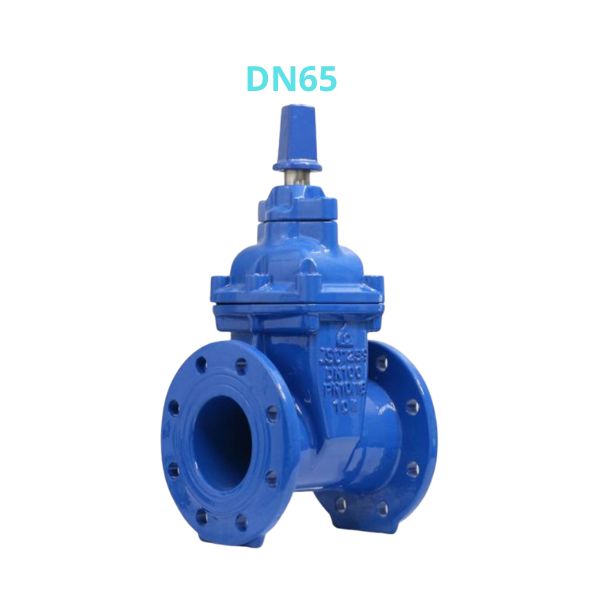

Shinyi GVCX DN65

Shinyi GVCX-0065 là model DN65 thuộc dòng van cổng ty chìm nắp chụp được thiết kế chuyên dụng cho các hệ thống cấp nước sạch. Với kích thước lắp đặt gọn gàng, chiều dài thân van 190 mm và chiều cao 265 mm, sản phẩm phù hợp cho nhiều vị trí lắp đặt trong hố van hoặc mạng lưới đường ống phân phối

1. Khi nào nên lựa chọn Shinyi GVCX DN65

Không phải mọi hệ thống đều cần sử dụng van cổng kích thước lớn. Trong nhiều trường hợp, van cổng ty chìm dòng Shinyi GVCX DN65 là lựa chọn phù hợp nhờ đáp ứng tốt nhu cầu lưu lượng trong khi vẫn tối ưu chi phí đầu tư. GVCX-0065 thường được lựa chọn khi:

• Tuyến ống phân phối có lưu lượng trung bình
• Hệ thống cấp nước nội bộ trong nhà máy hoặc khu dân cư
• Các nhánh cấp nước từ tuyến ống chính
• Công trình yêu cầu lắp đặt van trong hố van chôn ngầm
• Cần sử dụng dòng van cổng nắp chụp Shinyi để vận hành bằng khóa chữ T

Bên cạnh đó, DN65 cũng là kích thước được nhiều đơn vị lựa chọn khi cần cân bằng giữa khả năng lưu thông nước và không gian lắp đặt.

2. Kích thước lắp đặt của Shinyi GVCX-0065

Theo catalogue của Shinyi, model GVCX-0065 có các thông số kích thước cơ bản như sau:

• Kích thước danh nghĩa: DN65 (Đọc thêm: DN65 là phi bao nhiêu)
• Chiều dài thân van (L): 203 mm
• Chiều cao tổng thể (H): 308 mm
• Kích thước đầu vận hành (ØE): 30 mm
• Đường kính mặt bích (D): 200 mm
• Đường kính vòng tâm bulong (K): 160 mm
• Số lượng lỗ bulong (n-Ød): 8-Ø19
• Chiều dày mặt bích (C): 19 mm

Nhờ thiết kế theo tiêu chuẩn van cổng mặt bích, GVCX-0065 có thể kết nối thuận tiện với nhiều hệ thống đường ống hiện nay.

3. Ưu điểm của thiết kế nắp chụp trên Shinyi GVCX-0065

Điểm khác biệt lớn giữa GVCX và nhiều dòng van khác nằm ở cơ cấu vận hành bằng nắp chụp. Thiết kế này mang lại nhiều lợi ích thực tế cho van Shinyi GVCX-0065 như:

• Phù hợp với hệ thống chôn ngầm dưới mặt đất
• Hạn chế tác động từ môi trường bên ngoài
• Giảm nguy cơ vận hành trái phép
• Tiết kiệm không gian so với kiểu tay quay nổi
• Dễ dàng thao tác bằng khóa chữ T chuyên dụng

Ngoài ra, van hoạt động theo nguyên lý non rising gate valve, giúp ty van không thay đổi chiều cao trong quá trình đóng mở, từ đó tăng tính ổn định khi lắp đặt trong hố van.

4. Vật liệu sử dụng của Shinyi GVCX DN65

Một trong những yếu tố tạo nên độ bền của van Shinyi GVCX DN65 là hệ thống vật liệu được lựa chọn theo tiêu chuẩn quốc tế. Các bộ phận chính của van Shinyi GVCX-0065 gồm:

• Thân van và nắp van: Chế tạo từ gang cầu ASTM A536 hoặc EN GJS 500-7
• Lá van: Lõi gang cầu bọc cao su EPDM lưu hóa toàn phần
• Ty van: Thép không gỉ ASTM A276 loại 420
• Gioăng làm kín: NBR có khả năng chống lão hóa tốt
• Bu lông và đai ốc: Inox AISI 304

Nhờ cấu tạo này, GVCX-0065 được xếp vào nhóm van cổng gang có khả năng làm việc ổn định trong hệ thống nước sạch và hạ tầng cấp nước đô thị

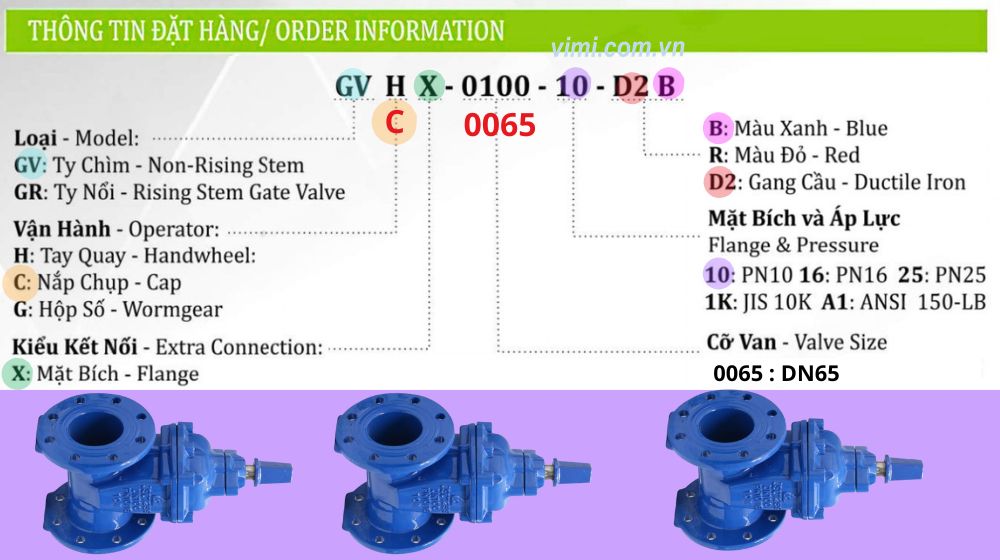

5. Đọc hiểu mã đặt hàng Shinyi GVCX-0065

Khi lựa chọn van cho hệ thống cấp nước, chỉ cung cấp kích thước DN65 thường chưa đủ để xác định chính xác sản phẩm. Để tránh nhầm lẫn trong quá trình báo giá và giao hàng, người mua nên kiểm tra đầy đủ các thông tin được thể hiện trên model Shinyi GVCX DN65 của nhà sản xuất.

• Xác nhận đúng dòng van
  • Ký hiệu GVCX cho biết đây là van cổng ty chìm nắp chụp
  • Nếu model là GVHX thì sản phẩm sẽ sử dụng tay quay thay vì nắp chụp
• Xác nhận đúng kích thước
  • Mã 0065 tương ứng kích thước DN65
  • Đây là cỡ van thường được sử dụng trên các tuyến ống phân phối và nhánh cấp nước
• Xác nhận cấp áp lực làm việc
  • Ký hiệu 16 thể hiện van thuộc cấp áp lực PN16
  • Thông số này cần phù hợp với áp lực thiết kế của hệ thống
• Xác nhận vật liệu chế tạo
  • Mã D2 cho biết thân van được sản xuất từ gang cầu
  • Đây là vật liệu có độ bền cơ học và khả năng chịu áp lực cao
• Xác nhận lớp phủ bảo vệ
  • Ký hiệu B thể hiện van được phủ sơn Epoxy màu xanh
  • Lớp sơn có tác dụng bảo vệ bề mặt khỏi ăn mòn trong môi trường nước

Khi đặt hàng, người dùng nên cung cấp đầy đủ mã sản phẩm thay vì chỉ ghi “van cổng DN65” để tránh nhầm lẫn với các model khác của van cổng Shinyi có cùng kích thước nhưng khác cơ cấu vận hành hoặc cấp áp lực
