Khớp nối BE là dạng khớp nối gang được đúc nguyên khối từ gang dẻo, gang cầu với cấu tạo 2 đầu kết nối. Loại khớp nối mềm BE đã và đang được sử dụng chủ yếu cho việc kết nối đường ống với các phụ kiện trên đường ống. Loại khớp nối BE được sản xuất từ vật liệu gang, phù hợp với đa số các môi trường sử dụng hiện nay.
1 Thiết kế của khớp nối mềm BE
Khớp nối mềm BE là loại phụ kiện phổ biến trên các hệ thông đường ống hiện nay, và có vai trong tương đối quan trọng và cần thiết. Đây là loại khớp nối mềm được thiết kế theo tiêu chuẩn BE với 3 đầu kết nối đó là đầu ( B ) và đầu ( E ).
Loại khớp nối này được sử dụng cho việc kết nối đường ống với các thiết bị như van công nghiệp, thiết bị đo lên đường ống. Mục đích của việc sử dụng loại khớp nối này đó chính là giúp bảo vệ vệ đường ống và các thiết bị lắp đặt trên đường ống hoạt động an toàn, tạo ra sự co giãn và chống rung lắc ở mức độ nhất định mà đường ống tạo ra.
Phần kết nối dạng côn giúp kẹp chặt vào các đường ống khi xiết chặt bulong, càng xiết càng chắc và giúp tránh rò rĩ lưu chất. Đặc điểm này cho phép khớp nối BE có thể kết nối hai loại đường ống có chất liệu khác nhau.
Ví dụ kết nối ống HDPE, ống nhựa PVC với các loại ống kim loại như: ống gang, ống inox, ống thép…
Áp suất làm việc max của khớp nối mềm BE lên tới 16kg/cm2, ứng dụng được hầu hết các hệ thống công nghiệp dẫn nước, hệ thống tổng hợp và xử lý nước thải hiện nay.
Loại khớp nối mềm này còn có tác dụng làm giảm rung động trong hệ thống. Chúng có tác dụng như ke co giãn tránh ảnh hưởng bởi nhiệt độ, gây biến dạng đường ống.

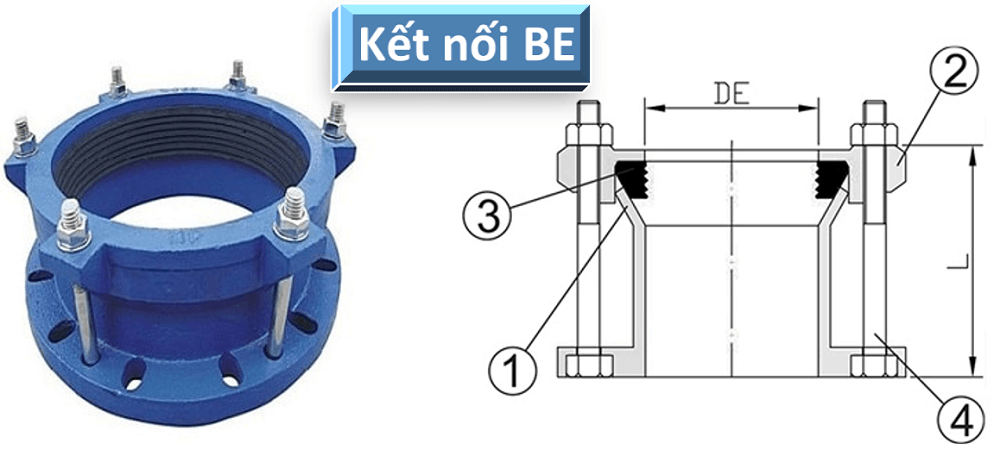

2 Tiêu chuẩn kết nối của khớp nối mềm BE
Loại khớp nối này được thiết kế kiểu kết nối theo dạng BE. Kết nối BE được hiểu là 1 đầu kết nối là bích ( B ) và đầu còn lại là theo dạng côn thu, dùng độ siết chặt để giữ đường ống ( E ) .
Đầu kết nối ( B ): Đây được hiểu là kết nối mặt bích , ở đầu kết nối này thông thường người ra dùng cho kết nối với phụ kiện .
Đầu kết nối ( E ): Đầu kết nối này được thiết kế theo dạng côn thu lại, đầu này được lót lắp cao su bên trong. Trong quá trình kết nối nhờ vào lực siết bulong thì đầu kết nối này được co lại siết chặt đường ống cần kết nối.

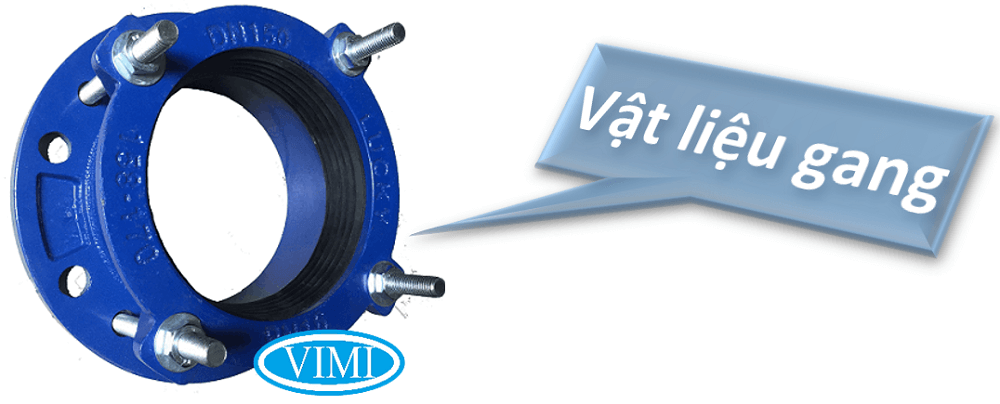

3 Vật liệu chế tạo sản phẩm hoàn bằng gang dẻo là chủ đạo
Khớp nối mềm BE được sản xuất chế tạo chủ yếu bằng vật liệu gang. Đây được xem là dòng vật liệu phổ biến với nhiều các ưu điểm phụ hợp cho sản xuất các loại phụ kiện công nghiệp, và đặc biệt giá thành của loại vật liệu này là tương đối rẻ vì vậy mà kéo theo các sản phẩm, phụ kiện làm từ gang có giá thành rẻ hơn các loại khác như thép, inox rất nhiều, giúp tiết kiệm chi phí cho người sử dụng.
Các đặc tính cơ bản của gang có thể kể đến như là chống ăn mòn, hấp thụ tiếng ồn tốt và độ bền khá cao cho thời gian sử dụng lâu năm.
4 Một số thông số chi tiết khớp nối mềm BE
Khớp nối mềm BE được sản xuất với nhiều kích thước khác nhau và các khả năng như chịu được áp lực, nhiệt độ làm việc đa dạng, cho phép loại phụ kiện này đáp ứng được hầu hết các loại kích thước đường ống sử dụng hiện nay. Dưới đây là một số các thông số chi tiết cho người sử dụng nắm bắt rõ hơn, dễ dàng lựa chọn được loại phù hợp với mục đích sử dụng của mình:
- Kích thước: DN50(2″) ~ DN1000(40″)
- Áp lực làm việc: PN10 (10bar) ~ PN16(bar)
- Nhiệt độ làm việc: 0°c ~ 70°c
- Tiêu chuẩn kỹ thuật: ISO 2531
- Chất liệu: Gang dẻo GGG50
- Thuộc dòng: Khớp nối gang
- Gioăng: Cao su EPDM
- Sơn phủ: Sơn Epoxy tăng độ bền
- Kết nối: Một đầu kết nối cao su dạng côn, một đầu nối mặt bích tiêu chuẩn:
- Tiêu chuẩn mặt bích: JIS 10K, BS PN10, ANSI #150LB, DIN PN16
- Xuất xứ sản xuất: Việt Nam
5 Bảng giá tham khảo của khớp nối BE
Nếu khách hàng có nhu cầu đặt mua số lượng lớn khớp nối mềm BE. Hãy liên hệ trực tiếp qua số Hotline của Vimi. Ngay sau đó sẽ có nhân viên kinh doanh nối máy đến bạn và cung cấp báo giá chính xác, cập nhập liên tục.
Dưới đây là bảng giá tham khảo khớp nối mềm BE tại đơn vị Vimi ( đơn vị bộ)
ĐƯỜNG KÍNH (DN) | Thành tiền |
KHỚP NỐI MỀM BE 50 | 359.000 |
KHỚP NỐI MỀM BE 65 | 379.000 |
KHỚP NỐI MỀM BE 80 | 400.000 |
KHỚP NỐI MỀM BE 100 | 469.000 |
KHỚP NỐI MỀM BE 125 | 569.000 |
KHỚP NỐI MỀM BE 150 | 669.000 |
KHỚP NỐI MỀM BE 200 | 1.030.000 |
KHỚP NỐI MỀM BE 250 | 1.479.000 |
KHỚP NỐI MỀM BE 300 | 1.979.000 |
KHỚP NỐI MỀM BE 350 | 3.728.000 |
KHỚP NỐI MỀM BE 400 | 4.818.000 |
6 Ứng dụng thực tiễn của khớp nối mềm BE
Ở Việt nam, phụ kiện ống gan nói chung và khớp nối mềm BE đều được dùng để kết nối các đường ống HDPE, gang, thép, inox. Phụ kiện khớp nối mềm BE có kích cỡ khác nhau, tính ứng dụng rộng rãi trong:
● Hệ thống ống dẫn nước cấp (Nước cấp cho các nhà máy sản xuất nước sạch, nước cấp trong các xí nghiệp, nhà máy, nhà máy chế tạo… )
● Hệ thống dẫn nước, tưới tiêu trong nông nghiệp, trồng trọt.
● Trang trại chăn nuôi, chăn nuôi tự động, chăn nuôi công nghệ cao.
● Xí nghiệp tổng hợp, xử lý ước thải trong nhiều lĩnh vực khác nhau
Ứng dụng của dòng khớp nối BE được sử dụng nhiều trên các hệ thống đường ống dẫn nước sinh hoạt, nước thải, các hệ thống dẫn dầu và các hệ thống dẫn chất lỏng khác.

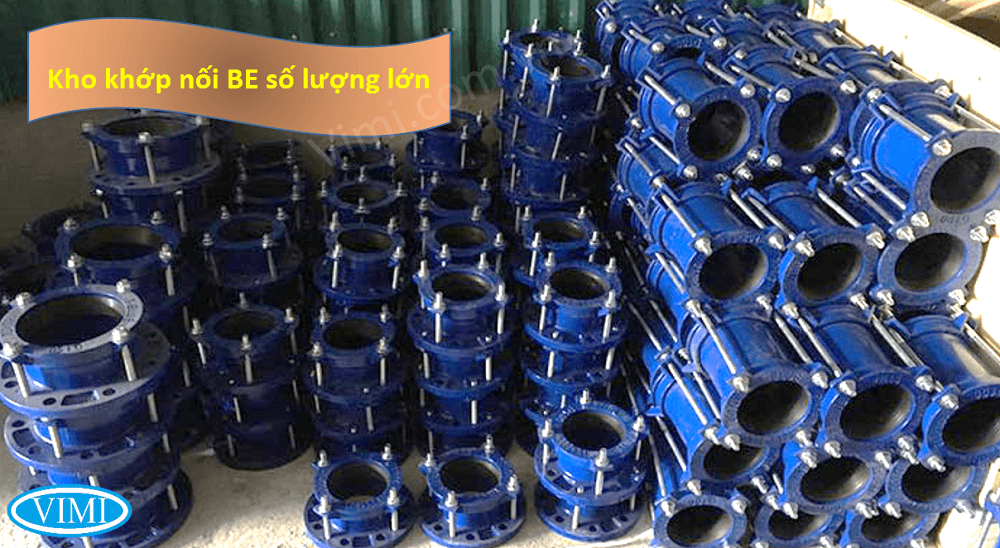

7 Kho khớp mềm nối BE của vimi
? Vimi hiện đang là nhà cung cấp hàng đầu trên toàn quốc các dòng phụ kiện khớp nối mềm với đa dạng mẫu mã, kích cỡ sản phẩm. Chúng tôi nhập khẩu trực tiếp các dòng phụ kiện khớp nối từ Trung Quốc, Nhật Bản, Hàn Quốc, Malaysia cùng các xưởng sản xuất tại Việt Nam.
? Kho hàng luôn sẵn hàng khớp nối mềm BE với dải kích thước DN50-DN600. Với mỗi kích thước số lượng sản phẩm lên đến hàng trăm, ngàn chiếc. Chúng tôi phục vụ cho các đơn hàng lớn, lắp đặt trong các hệ thống đường công nghiệp có tính đồng bộ hóa cao.
? Hiện nay Vimi đang sở hữu 2 kho van công nghiệp lớn, quy mô lên đến 5000m2 được đặt tại 2 đầu Bắc-Nam. Bên cạnh đó chúng tôi cũng ký gửi hàng hóa tại kho hàng của rất nhiều đối tác lâu năm, có mặt tại hầu hết các tỉnh thành trên cả nước.
Mạng lưới phân phối sản phẩm của Vimi luôn đảm bảo quá trình giao hàng đến tay khách hàng luôn là ngắn nhất, tận tâm nhất và tối ưu chi phí nhất.
? Giá thành khớp nối mềm BE được Vimi phân phối luôn là giá tốt nhất hiện nay bởi Vimi nhập trực tiếp từ hãng, nhà máy, không qua đơn vị thứ 3. Mua hàng tại Vimi, khách hàng không cần phải tìm thêm đơn vị nào khác.
Đơn giản vì chúng tôi đã cung cấp cho khách hàng đầy đủ những yếu tố quan trọng: Ưu đãi giá thành tốt | Bảo hành lâu dài | Hỗ trợ kỹ thuật chuyên sâu
? Chế độ bảo hành được áp dụng cho tất cả các mẫu mã khớp nối mềm BE đều mặc định 3-4 tháng tại Vimi. Có thể nói đây là ưu đãi chất lượng đối với khách hàng khi có rất ít đơn vị áp dụng chế độ bảo hành cho dòng sản phẩm này.
? Vimi cũng hỗ trợ đổi trả 1-1 nhanh chóng, không phát sinh một khoản phí nào khác.
Hàng sẵn kho số lượng lớn tại vimi. Chúng tôi cam kết mang đến tay người tiêu dùng những sản phẩm có chất lượng tốt nhất với giá thành tận kho rẻ nhất thị trường hiện nay.
Chúng tôi hỗ trợ giao hàng nhanh trên toàn quốc.
Tham khảo thêm: Khớp nối BF
