ODE 21IH8K1V400 | 21IN8K1V400-IH

ODE 21IH8K1V400 và 21IN8K1V400-IH được gọi là những van điện từ hóa chất. Bởi, van có thân đúc từ vật liệu inox 316 và gioăng làm bằng vật liệu FKM

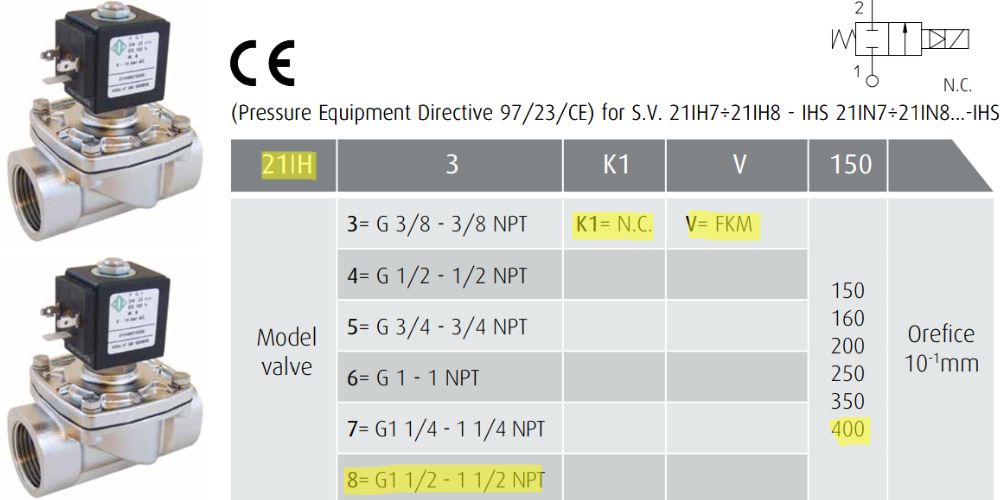

1. Giới thiệu 21IH8K1V400 và 21IN8K1V400-IH

Đây là những van điện từ thường đóng chuyên dùng trong hóa chất với các đặc điểm chính như sau

• 21IH và 21IN: Van thân đúc từ inox 316
• 8: Van lắp trên ống 1 1/2″
• K1: Kiểu van thường đóng
• V: Gioăng làm từ vật liệu FKM
• 400: Van có lỗ hút rộng 40mm

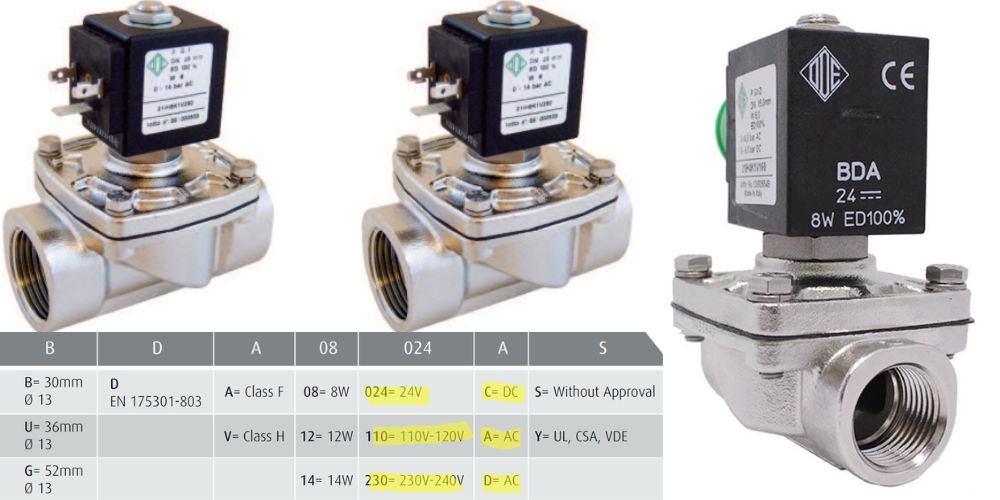

2. Nguồn điện của 21IH8K1V400 và 21IN8K1V400-IH

Nguồn điện sử dụng cho van đa dạng cả về kiểu dòng điện và nguồn điện áp

• Điện xoay chiều: 110 ~ 120V, 220V ~ 240V
• Điện 1 chiều: 24V

3. Chi tiết đường ống lắp đặt

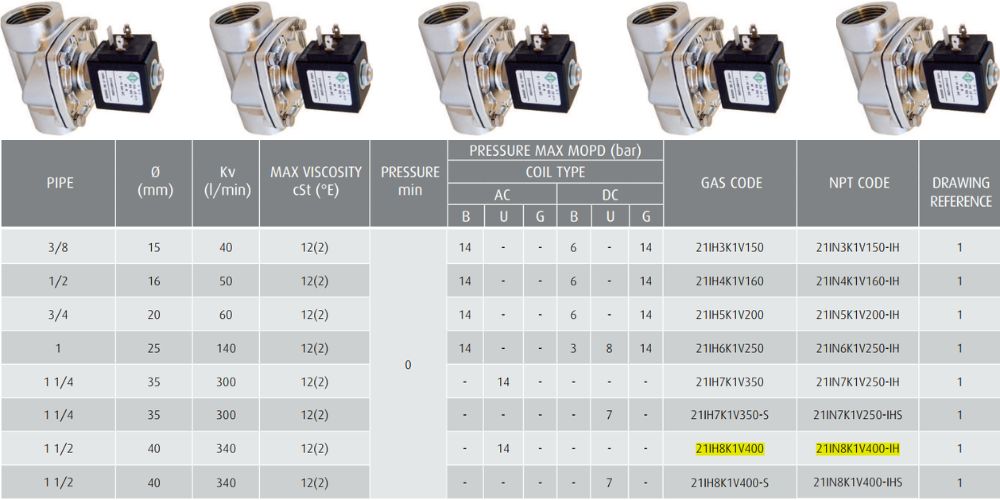

ODE 21IH8K1V400 và ODE 21IN8K1V400-IH được thiết kế để lắp đặt trên đường ống có chi tiết sau

• 21IH8K1V400: Kết nối với ống có ren ngoài kiểu gas code
• 21IN8K1V400-IH: Kết nối với ống có ren ngoài kiểu NPT code
• Đường kính danh nghĩa: DN40 (40A) hay 1 1/2″
• Ống có đường kính ngoài: 49mm

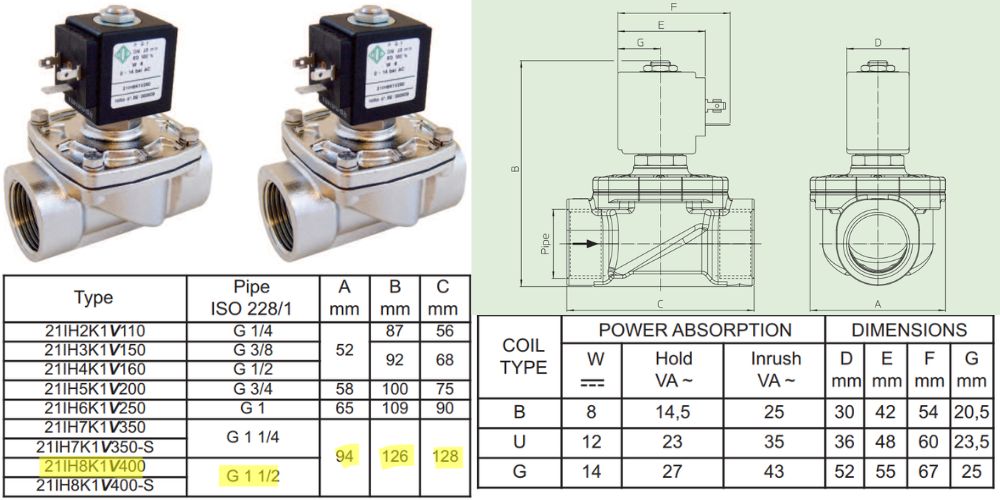

4. Bản vẽ và kích thước của van

Kích thước bao ngoài của 21IH8K1V400 và 21IN8K1V400-IH sẽ bao gồm các kích thước chi tiết như dưới đây của bản vẽ

• Kích thước của cuộn coil
• Kích thước phần thân van
• Kích thước bao ngoài

5. Vật liệu chế tạo và giới hạn làm việc

ODE 21IH8K1V400 và ODE 21IN8K1V400-IH có vật liệu chính là phần vật liệu đúc thân van làm bằng inox 316 cho khả năng kháng hóa chất tốt ở nhiệt độ và áp suất cao

• Nhiệt độ làm việc: -10^oC ~ 90^oC
• Áp suất làm việc: 0 ~ 7bar

6. Model khác có cùng kích cỡ của nhãn hiệu ODE

Cùng lắp đặt trên đường ống DN40 nhưng các model dưới đây được sử dụng cho các mục đích chính khác nhau

• Van dùng cho cháy nổ: 21W6ZIV400; 21W6ZIB400
• Van dùng cho nước – dầu – khí: 21W5KV350; 21W5ZV350
