ODE 21W5KV350 | 21W5ZV350

ODE 21W5KV350 và 21W5ZV350 là một trong những loại van điện từ ODE kiểu thường đóng và thường mở phổ biến lắp đặt trên các đường ống có kích cỡ DN32 hay 1.1/4″

1. Thông số cơ bản của van

Ngoài sự khác nhau về kiểu đóng mở thì cả 21W5KV350 và 21W5ZV350 đều có thông số cơ bản của dòng van 21W N.C./N.O. với các chỉ số cơ bản dưới đây

• Môi chất: Dầu – khí – gas và nước
• Nhiệt độ môi trường: Phụ thuộc vào nhiệt độ giới hạn của cuộn coil van điện từ
• Nhiệt độ chất lỏng: -10°C +140°C
• Cấp chống nước: IP 65 (hoàn chỉnh với phích cắm điện
• Tuân thủ điện: IEC 335

2. Van sử dụng được cho những môi chất nào

Van 21W5KV350 và 21W5ZV350 có thể sử dụng để lắp đặt trên hệ thống dẫn nhiều loại môi chất khác nhau

• Môi chất là khí: Không khí, nước, khí trơ
• Môi chất là hơi: Hơi nước áp suất thấp
• Môi chất là xăng dầu: dầu khoáng, xăng, dầu diesel, R 134a, R 404a

3. Vật liệu chế tạo van

21W5KV350 và 21W5ZV350 được cấu thành từ nhiều bộ phận tương ứng với nhiều loại vật liệu khác nhau, đặc biệt là vật liệu thân van được lựa chọn là vật liệu theo tiêu chuẩn UNI EN 12165

• Vật liệu thân: Đồng thau mác CW617N
• Cốt ống thân van: Thép không gỉ AISI 300
• Pistong: Thép không gỉ AISI 400
• Lò xo: ​​Thép không gỉ AISI 300
• Màng: Vật liệu FKM

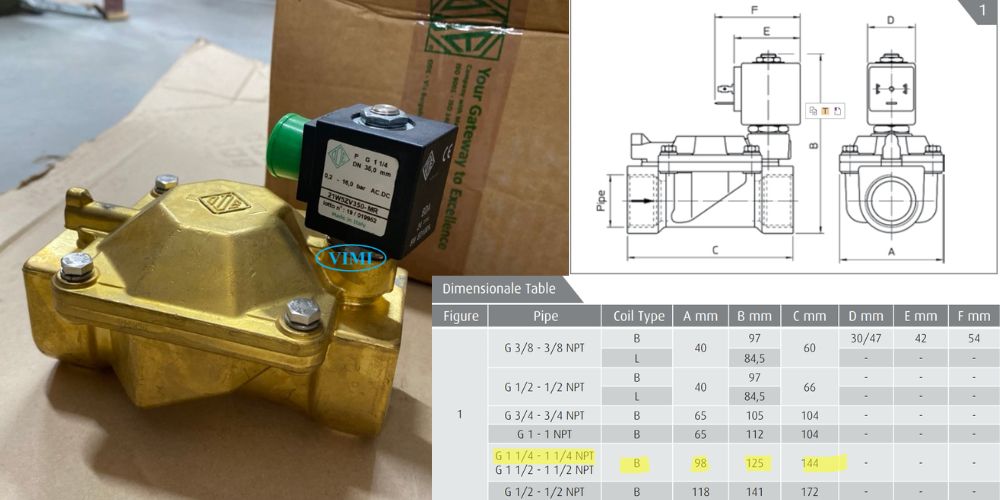

4. Bản vẽ và kích thước của van

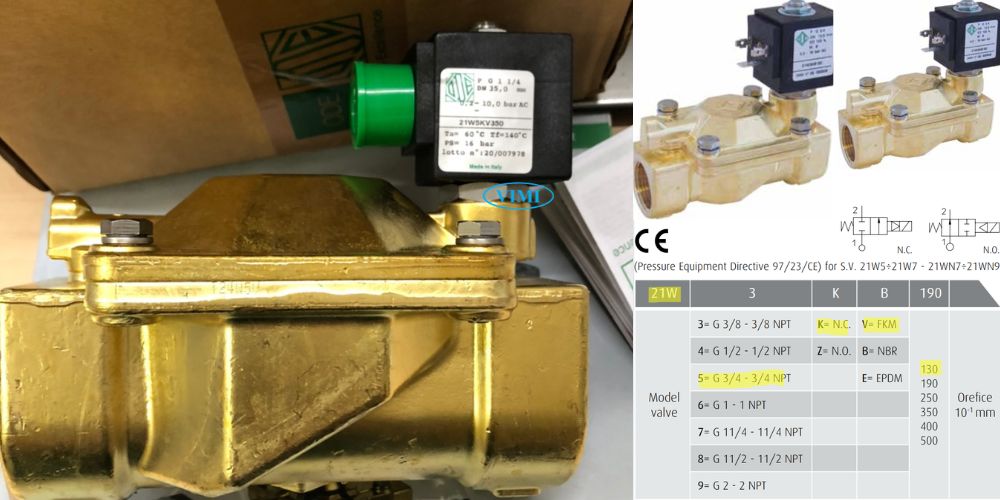

21W5KV350 và 21W5ZV350 có cùng kích thước với nhau và chỉ khác nhau về kiểu đóng mở

• 21W5KV350: Van điện từ thường đóng
• 21W5ZV350: Van điện từ thường mở

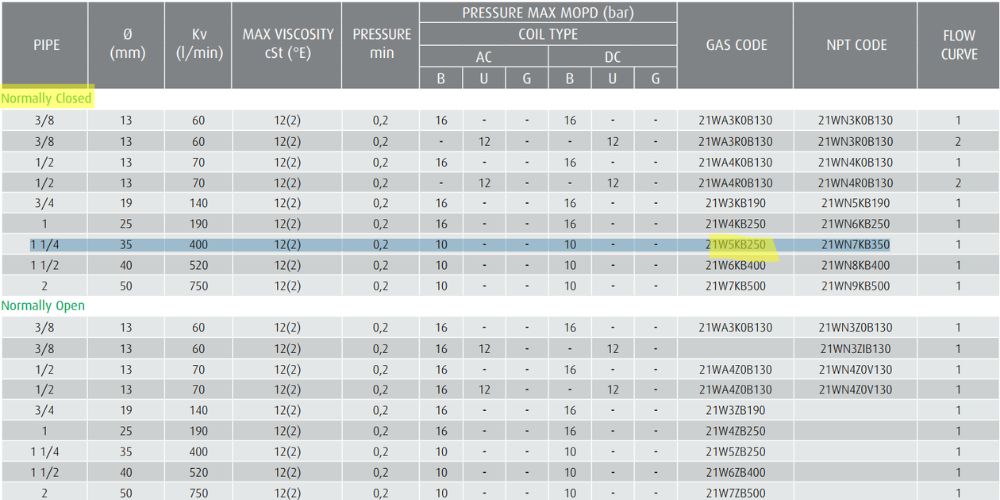

5. Nhiệt độ và áp suất giới hạn van

Van có áp suất thiết kế lên tới 16bar, nhưng áp suất làm việc nhỏ hơn để đảm bảo an toàn và dưới đây là giới hạn chi tiết

• Phạm vi áp suất làm việc: 0.2 ~ 10bar
• Phạm vi nhiệt độ làm việc: -10^oC ~ 140^oC
