ODE 21IH7K1V350 | 21IN7K1V250-IH

ODE 21IH7K1V350 và 21IN7K1V250-IH là những van chuyên dùng cho hóa chất của nhãn hiệu van điện từ ODE, van có thân đúc từ vật liệu inox 316 và được thiết kế để lắp đặt trên đường ống có kích cỡ G 1 1/4″  với đường kính ngoài của ống là  42mm.

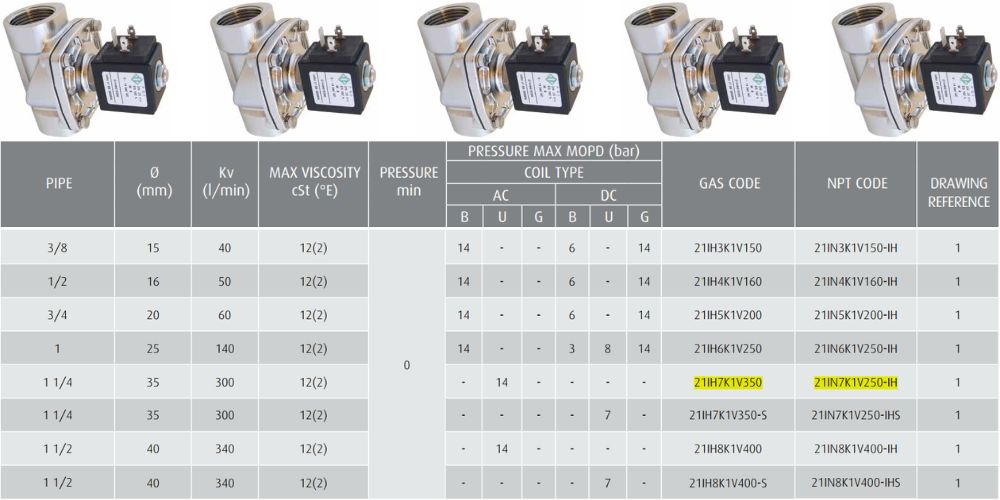

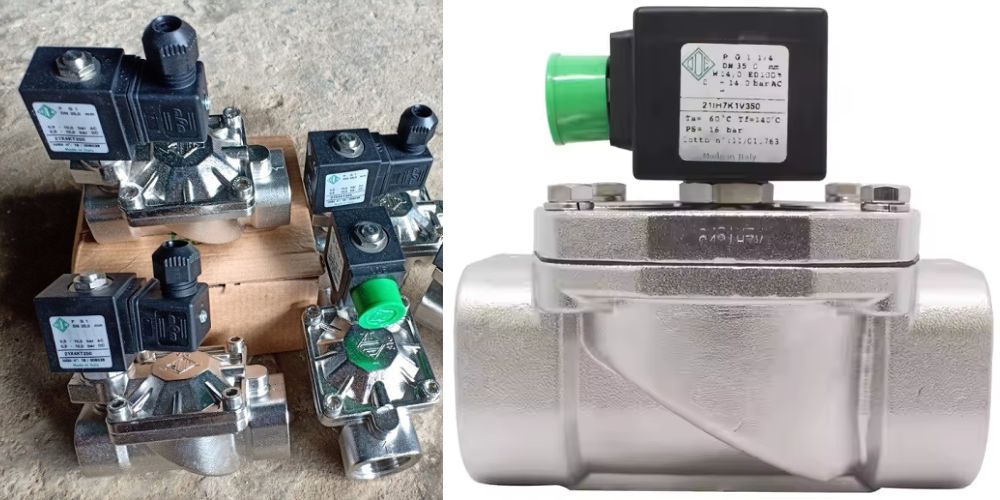

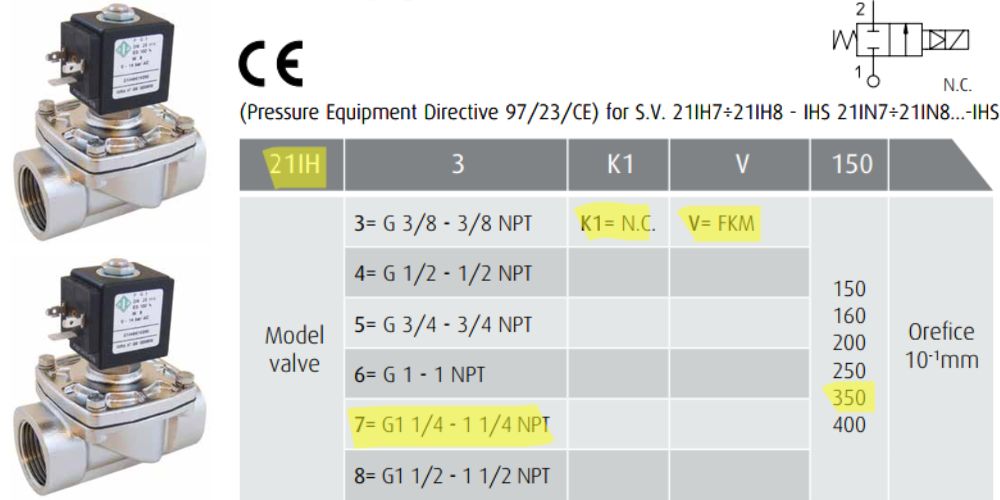

1. Giới thiệu van 21IH7K1V350 và 21IN7K1V250-IH

Là những van điện từ thường đóng chuyên dùng trong hóa chất khi được chế tạo từ thân làm bằng vật liệu inox 316, cùng với vật liệu gioăng là FKM

• 21IH7K1V350: Kiểu GAS CODE
• 21IN7K1V250-IH: Kiểu NPT CODE
• Lỗ hút có đường kính là 35mm

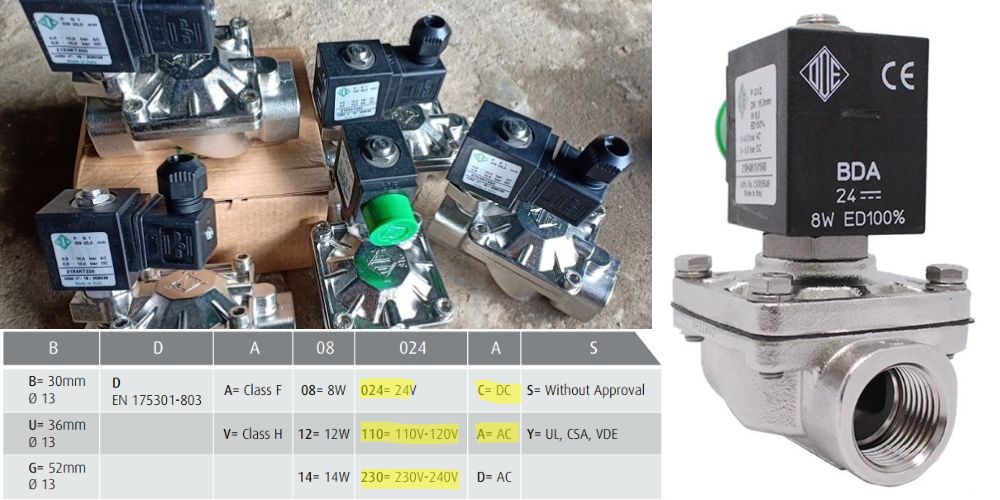

2. Nguồn điện sử dụng cho 21IH7K1V350 và 21IN7K1V250-IH

Van có thể sử dụng cả nguồn xoay chiều và nguồn 1 chiều với các điện áp phổ biến là 220AV và 24VDC

• Điện xoay chiều: 110 ~ 120V, 220V ~ 240V
• Điện 1 chiều: 24V

3. Chi tiết đường ống lắp đặt 21IH7K1V350 và 21IN7K1V250-IH

Chi tiết đặc điểm về tiêu chuẩn ống thép (ống kim loại nói chung) mà van  sẽ lắp đặt

• Đường kính danh nghĩa: DN32 (32A) hay 1 1/4″
• Ống có đường kính ngoài: 42mm

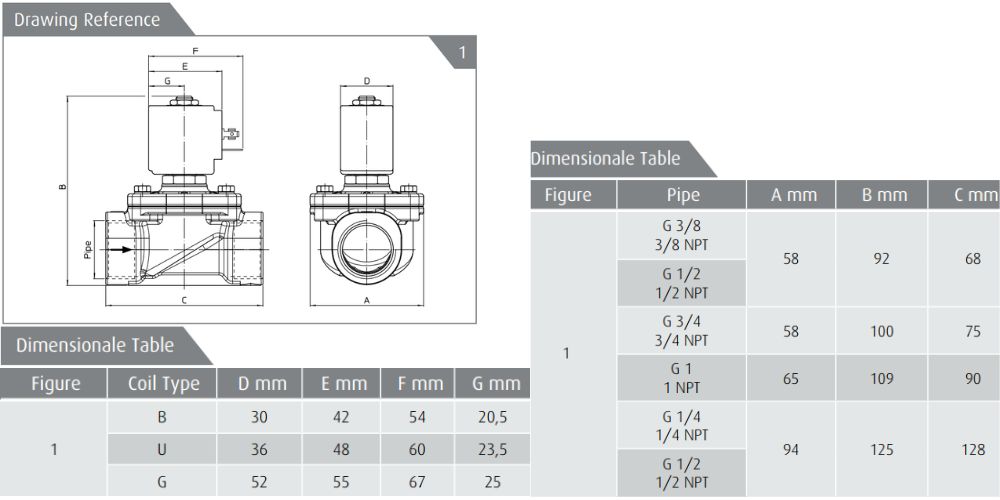

4. Bản vẽ và kích thước của van

Kích thước chi tiết của van sẽ bao gồm

• Kích thước của cuộn coil
• Kích thước phần thân van
• Kích thước bao ngoài

5. Vật liệu chế tạo và giới hạn làm việc

21IH7K1V350 và 21IN7K1V250-IH là những van điện từ đặc biệt khi có vật liệu toàn thân làm bằng inox 316, cùng gioăng FKM cho khả năng chịu hóa chất tốt ở nhiệt độ và áp suất cao

• Nhiệt độ làm việc: -10^oC ~ 90^oC
• Áp suất làm việc: 0 ~7bar

6. Các model khác có cùng kích cỡ

Cùng lắp đặt trên đường ống G 1″ 1/4 nhưng các model dưới đây được sử dụng cho các mục đích chính khác nhau

• Van dùng cho cháy nổ: 21W5ZIV350; 21W5ZIB350
• Van dùng cho nước – dầu – khí: 21W5KV350; 21W5ZV350
