ODE 4592MZU190 | Van khí nén áp cao – Sẵn stock

ODE 4592MZU190 là van điện từ khí nén áp suất cao thuộc nhãn hiệu van điện từ ODE, van được sản xuất để lắp đặt trên các đường ống cao áp có đường kính ngoài là 27mm. Dưới đây là chi tiết về sản phẩm

1. Đặc điểm nổi bật của ODE 4592MZU190

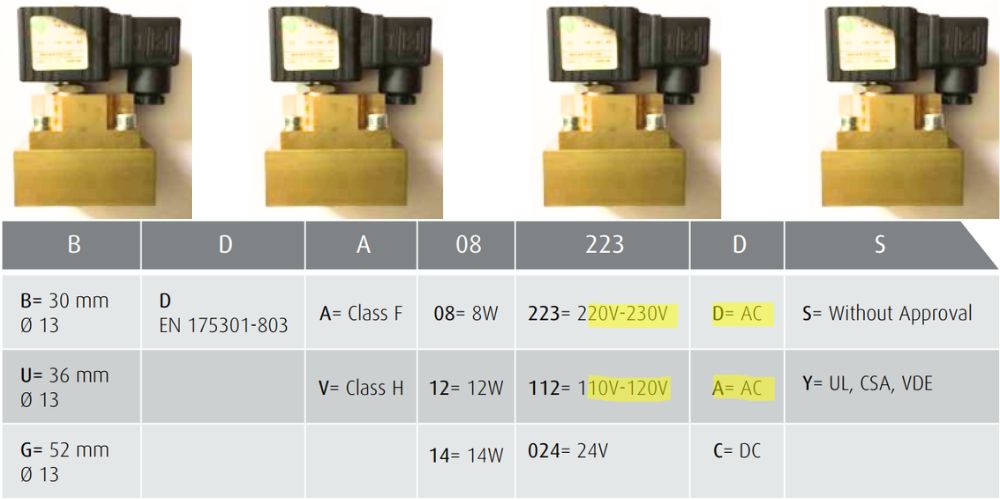

ODE 4592MZU190 thuộc nhóm các van thuộc dòng 21A, nhưng mang model đặc biệt bởi van được được sử dụng chủ yếu cho khí nén hay khí trơ. Van có thể sử dụng cả điện áp xoay chiều lẫn điện áp 1 chiều

• Điện áp xoay chiều sử dụng cho van: 110 ~ 120V, 220V ~ 240V
• Điện áp 1 chiều: 24V

2. Kích cỡ và kết nối của van

ODE 4592MZU190 được sản xuất phù hợp với kích cỡ đường ống thép size 3/4″ với các đặc điểm chi tiết

• Kích thước đường kính danh nghĩa: 3/4″, 20A hoặc DN20
• Đường kính ngoài của ống: 27mm
• Kết nối với ống bằng ren G

3. Vật liệu chế tạo van

Điểm đặc biệt của van là khả năng giới hạn chịu nhiệt độ và áp suất rất cao dù vật liệu chính là thân đồng

• Thân van: Đồng tiêu chuẩn UNI EN 12165 mác CW614N
• Cốt van và lò xo: Inox AISI 300
• Trục: Inox AISI 400
• Gioăng và màng: Viton

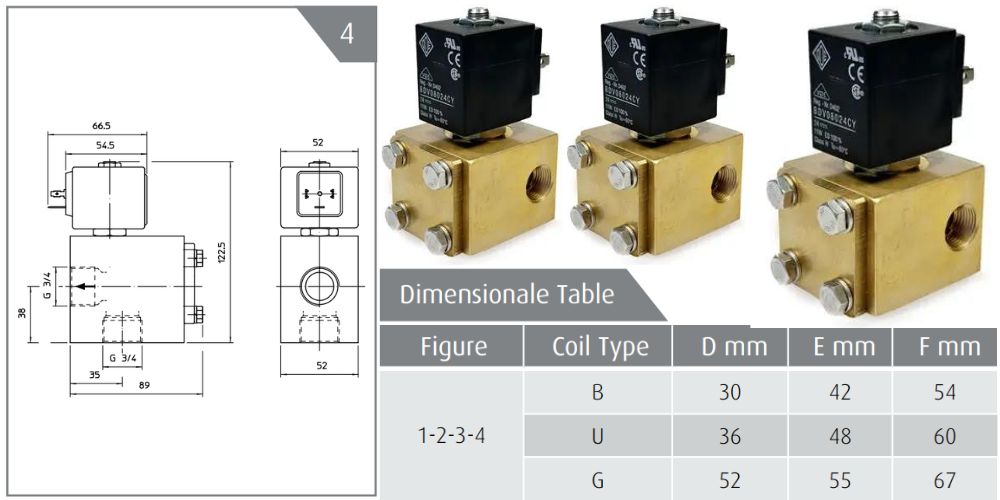

4. Bản vẽ và kích thước cơ bản của van

ODE 4966K0Q120 và ODE 4966Z0Q120D sử dụng bản vẽ số 2 của dòng van cao áp, với kích thước đường bao và bản vẽ như ảnh đính kèm

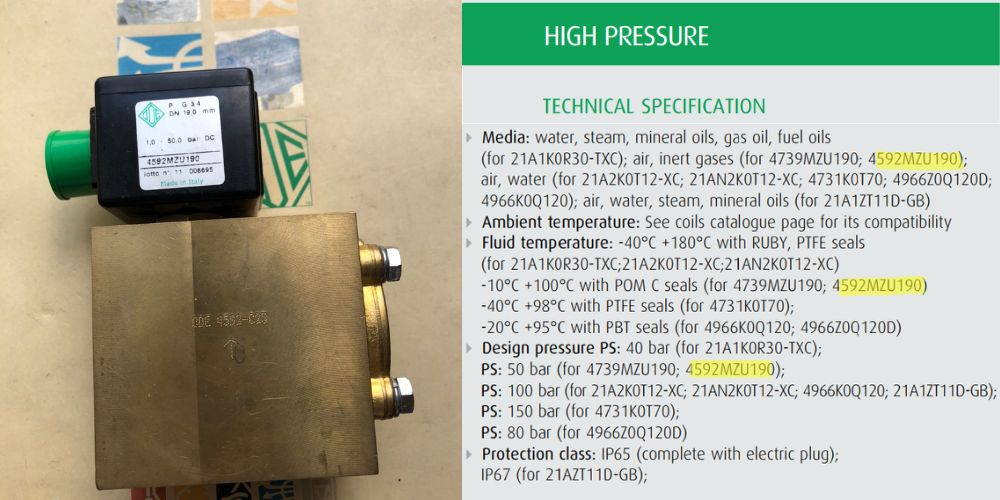

5. Giới hạn nhiệt độ và áp suất

Van 4592MZU190 có khả năng chịu áp và nhiệt độ rất lớn

• Nhiệt độ: -10^oC ~ 160^oC
• Áp suất: 0 ~ 50bar

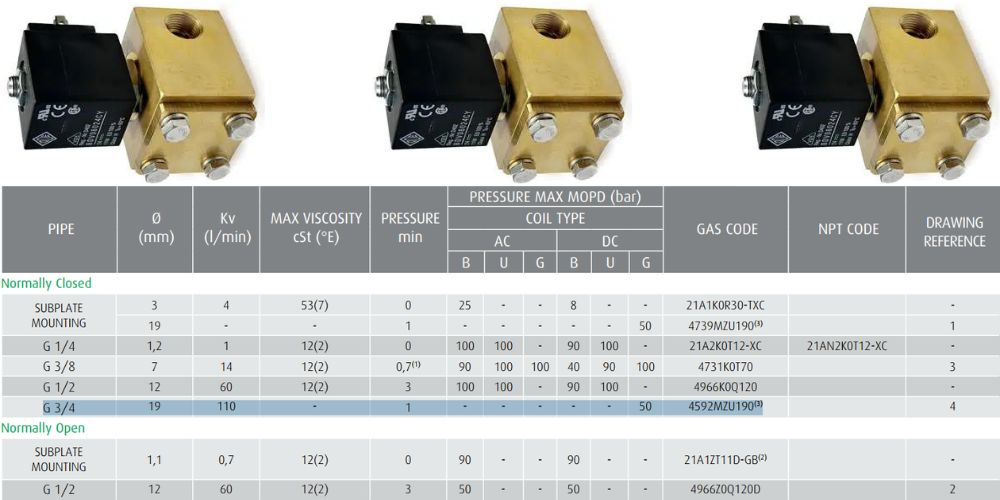

6. Các model van khí nén áp cao khác kích cỡ

Tham khảo các model cùng chủng loại và khác kích cỡ

• Van dùng cho ống 1/4″ – áp suất tới 100bar: 21A2KOT12-XC

• Van dùng cho ống 3/8″ – áp suất tới 90bar:  4731KOT70

• Van dùng cho ống 1/2″ – áp suất tới 100bar:  4966KOQ120
