Ống vi sinh 22 (định danh ống inox vi sinh D22 hay ống inox vi sinh DN20) là tuyến chuyển tiếp then chốt sau cỡ D18 (DN15) và trước trục chính D28 (DN25), giúp ổn định lưu lượng và áp suất. Là một trong những kích cỡ thông dụng trong nhiều hệ thống ống inox vi sinh
1. Ống vi sinh 22 cụ thể là ống như thế nào
Ống vi sinh 22 thực tế là một cỡ ống mà theo đó kích cỡ đường kính ngoài của ống là 22mm
- Đường kính ngoài thực tế (OD)
- Đo chuẩn xác OD = 22.0 mm
- Tương ứng chuẩn DN20 hệ DIN châu Âu.

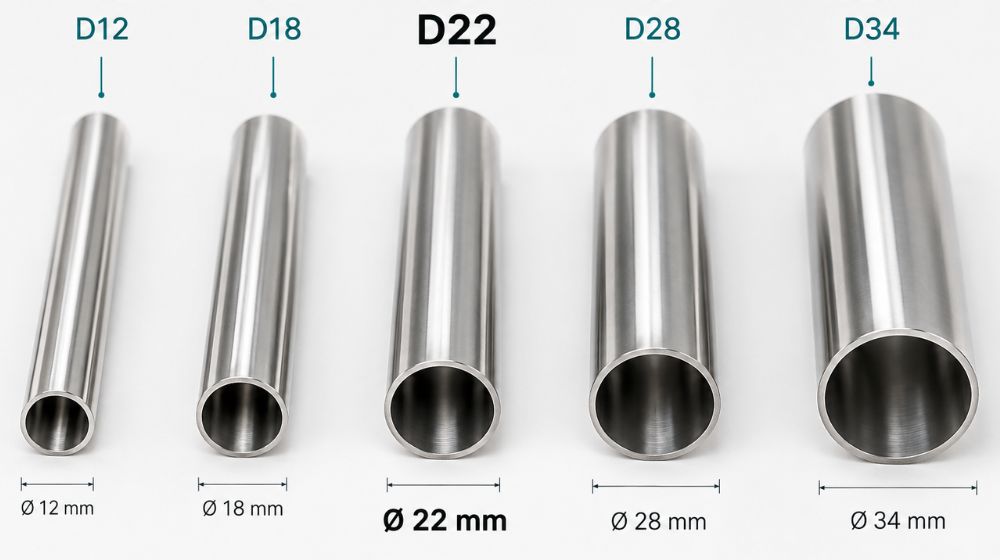

- Vị thế mắt xích kích cỡ
- Ý nghĩa các tên gọi khác nhau
- Ống vi sinh 22: Gọi theo đường kính ngoài 22.0 mm
- Ống vi sinh D22: Chữ D chỉ đường kính 22 mm
- Ống inox vi sinh D22: Gọi theo chất liệu và cỡ D22
- Ống vi sinh DN20: Định danh danh định DN20 hệ DIN
- Ống inox vi sinh DN20: Tên chuẩn trong hồ sơ thầu

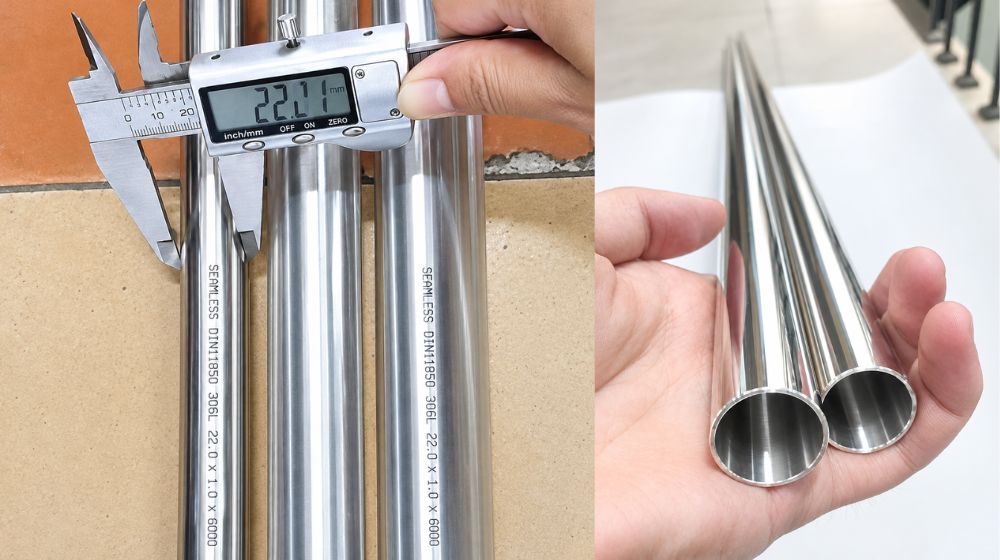

2. Tiêu chuẩn sản xuất và thông số kỹ thuật cơ bản
Ống inox vi sinh DN20 với đường kính ngoài 22 mm chuẩn hóa theo hệ tiêu chuẩn châu Âu, cụ thể là tiêu chuẩn DIN 11850
- Ống vi sinh chuẩn DIN này với đường kính danh nghĩa là DN20
- Với đường kính ngoài OD 22.0 mm
- Lắp khít phụ kiện DIN.
| Thông số | Quy cách |
|---|
| Đường kính ngoài (OD) | 22.0 mm (DN20) |
| Độ dày | 1.0 mm – 1.5 mm |
| Mác inox | Inox 316L, 304 |
| Độ bóng (ID) | Ra <= 0.8 µm (MP) / Ra <= 0.4 µm (EP) |
| Tiêu chuẩn | DIN 11850 Series 1 / DIN 11866 |
| Chiều dài | 6.000 mm |
Lưu ý cần nhớ:
- Khác biệt chuẩn 3A
- Phân biệt chuẩn ISO

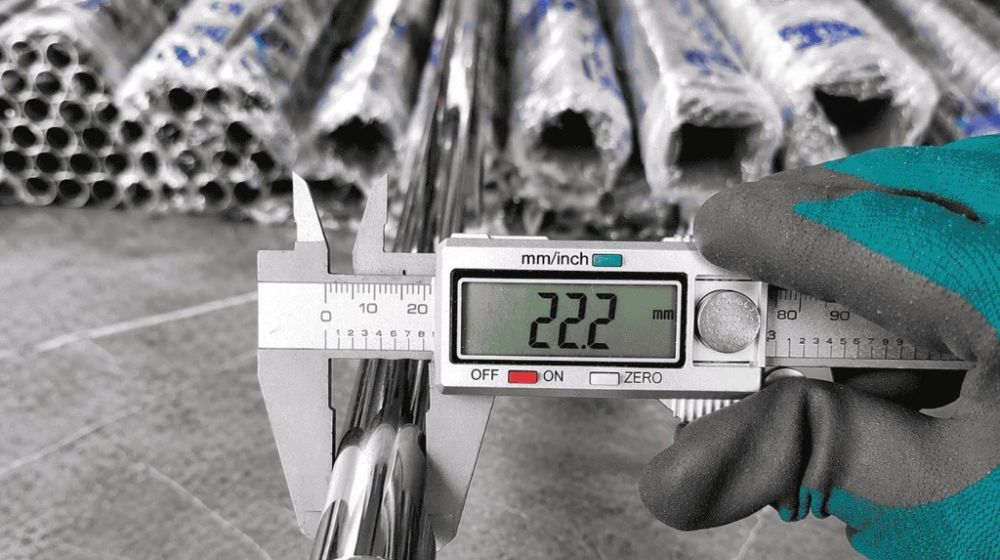

3. Phương pháp chế tạo và vật liệu ống vi sinh 22
Ống vi sinh 22 chế tạo bằng hai phương pháp chính:
- Ống đúc inox vi sinh: Ở cỡ 22 mm, ống chịu áp cao nên dòng ống đúc inox vi sinh được sử dụng nhiều và tuân thủ
- DIN 11866 Series A (mã SA) hoặc
- ASTM A269/A270 Seamless
- Ống hàn inox vi sinh: Dòng ống hàn inox vi sinh
- Sử dụng công nghệ hàn TIG orbital tự động
- Đường hàn được cán phẳng chân hàn và ủ sáng.
- Vật liệu chế tạo
- Độ nhẵn bề mặt
- Ra <= 0.4 µm điện hóa (EP) trơn bóng
- Với độ nhám này thì ống chống bám cặn tốt
4. Kết nối giữa ống inox vi sinh D22 và mạng lưới phụ kiện
Tra cứu tại kích cỡ ống vi sinh chúng ta thấy rằng
- Thu hẹp về cỡ D18 và D12
- Sử dụng nối giảm từ ống inox vi sinh D22 về nhánh D18 (DN15)
- Hoặc giảm về D12 (DN10) cấp liệu đầu vòi chiết rót.
- Chuyển bậc lên D28 và D34
- Dùng côn thu inox 316L nối từ ống vi sinh 22 lên trục gom chính là ống vi sinh D28 (DN25)
- Hoặc nối lên cỡ ống D34 (DN32).
- Phương thức ghép nối
- Hàn orbital cho tuyến cố định
- Sử dụng cùm Tri-clamp mini DN20
- Hoạc sử dụng rắc co ren DIN 11851 DN20.
5. Ống vi sinh 22 trong dây chuyền phân phối vi sinh
Thực tế ống inox vi sinh DN20 giữ vai trò then chốt trong nhiều hệ thống
- Nạp tá dược
- Dẫn dung dịch vắc xin, hoặc
- Dẫn huyết thanh vào máy chiết rót định lượng.
- Cấp phụ gia
- Dẫn men vi sinh, siro vào bồn chế biến sữa
- Hoặc dẫn men và siro vào bể nước ngọt.
- Tuyến CIP/SIP
- Cấp hơi tiệt trùng
- Cấp dung dịch tẩy rửa cho van lấy mẫu.
- Dẫn khí trơ
- Dẫn khí Nito chống oxy hóa khi đóng nắp.
- Module R&D
- Lắp đặt cụm lọc tiếp tuyến (TFF) vi sinh.
6. Thẩm định ngoại quan tại kho xuất hàng

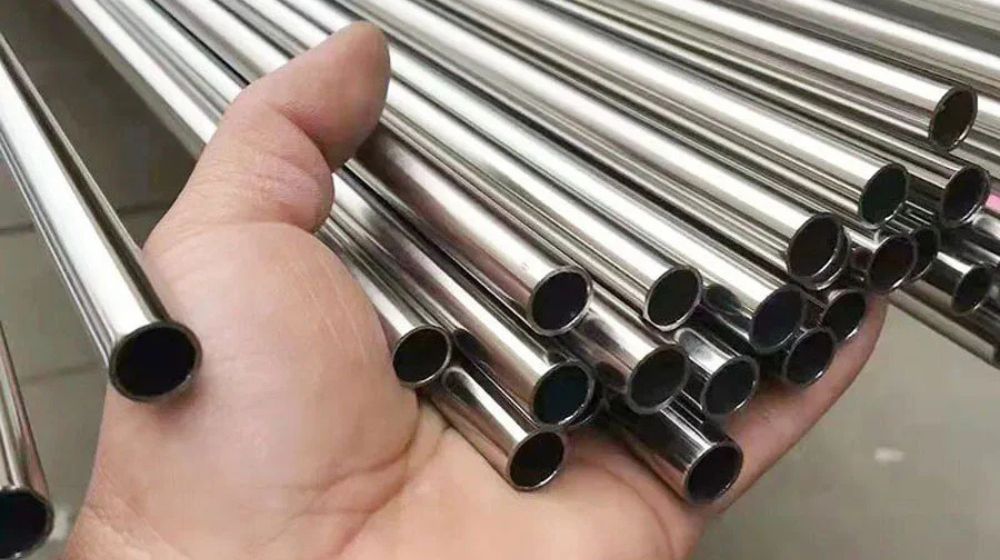

Khi nghiệm thu ống inox vi sinh D22, cần quan sát trực quan:

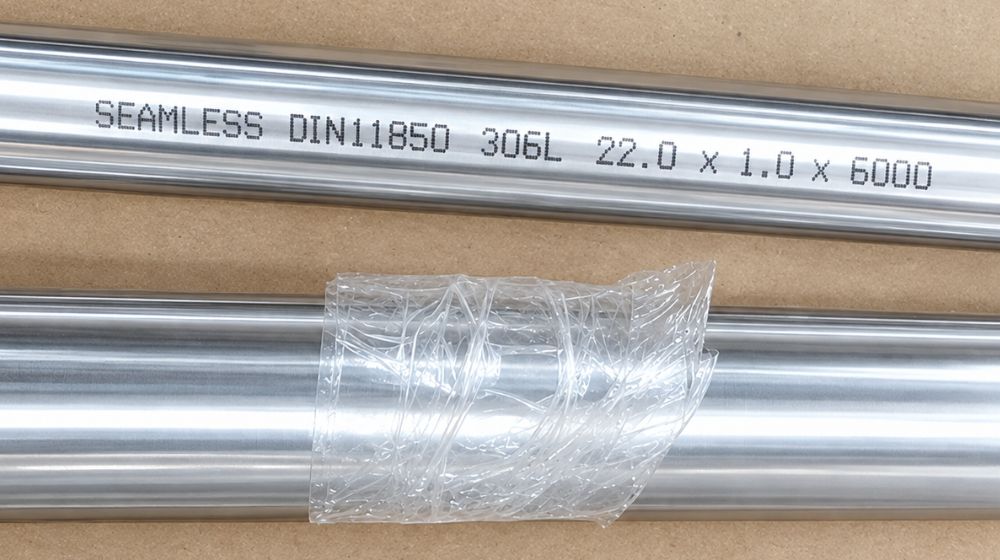

- Kiểm tra in laser trên thân ống
- Mác thép (SUS316L/304)
- Quy cách (OD 22 x độ dày / DN20)
- Chuẩn DIN 11850 và số lô (Heat No).
- Nhận diện ống tròn đều, không cong vênh
- Hai đầu bọc nắp nhựa
- Mép cắt phẳng, không móp méo, trầy xước
- Thân ống thẳng tắp trên mặt phẳng
- Ưu tiên lựa chọn nhà cung cấp có năng lực
- Kỹ sư bán hàng am hiểu kỹ thuật, để tư vấn chuẩn xác tiêu chuẩn DIN 11850, độ bóng Ra và phụ kiện mini đồng bộ
- Giá cần được ưu tiên cạnh tranh, để mang lại chính sách giá tối ưu dự án
- Bán phải đúng yêu cầu kỹ thuật: Đúng mác inox, đúng quy cách ống inox vi sinh D22
