Pipe nipple có chức năng gì? Ý nghĩa từ tiếng anh và sản phẩm thực tế cho đến các phân tích về chủng loại và ứng dụng – Hãy tham khảo ngay để bổ sung cho vốn tri thức đường ống chuyên ngành
Pipe: Tức là ống
Nipple: Núm vú (đàn ông và đàn bà, hoặc đầu vú cao su)
» Vậy “Pipe Nipple” là “Vú ống = vú dài” ư? ^_^. KHÔNG PHẢI VẬY ĐÂU
Pipe Nipple là một đoạn ống ngắn (thường dưới 30cm) được tiện ren ở cả hai đầu hoặc chỉ một đầu, vì ren chỉ tiện ở đầu ống nên có nghĩa là “pipe nipple”. Pipe nipple đóng vai trò như một cầu nối để liên kết hai phụ kiện có ren trong (female) lại với nhau hoặc để kéo dài một đoạn ống ngắn trong không gian hẹp.
Trong kỹ thuật, bạn sẽ thường gặp các dạng pipe nipple fitting sau:
• Ren cả hai đầu.
• Một đầu ren, một đầu bằng để hàn.
• Khi ngắn nhất có thể thì đó chính là kép

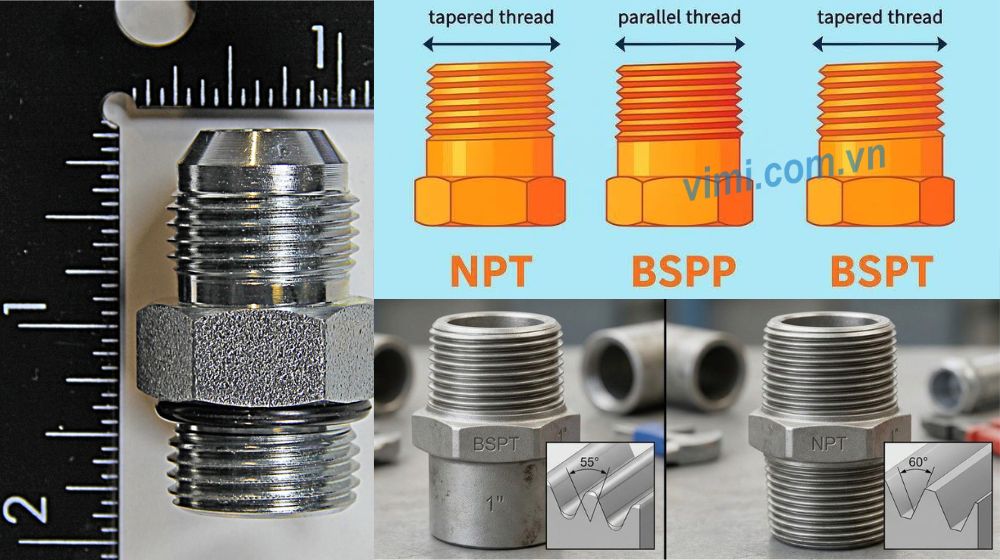

Liên quan đến pipe nipple fitting thì chúng ta cần phải quan tâm tới vật liệu và tiêu chuẩn ren. Đặc biệt, khác tiêu chuẩn ren thì không thể kết nối
• Ren NPT (National Pipe Tapered): Là tiêu chuẩn của Mỹ (ANSI/ASME B1.20.1), hay chính là ren ống. Thường xuất hiện trong các hệ thống sử dụng thiết bị nhập khẩu từ Mỹ hoặc các ngành dầu khí, trạm chiết rót khí nén.
• Ren BSP (British Standard Pipe): Cùng là ren ống, song tiêu chuẩn của Anh, cực kỳ phổ biến tại Châu Âu, Châu Á và đặc biệt là Việt Nam.
• Ren BSPT (Tapered): Ren côn (tương đương NPT về hình dáng nhưng khác thông số).
• Ren BSPP (Parallel): Ren song song (ren thẳng).
Phổ biến trong sử dụng thường dùng loại ren ống – tức tiện từ ống ra nên việc quy đổi từ kích cỡ ren (inch) sang mm là rất cần thiết nên hãy tham khảo kích thước ống thép để rõ hơn

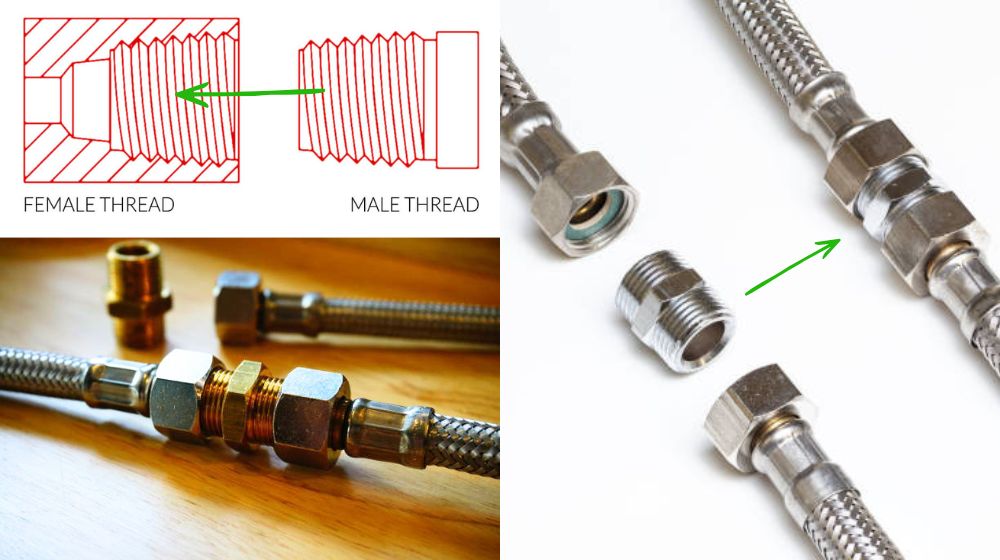

Phương thức kết nối chủ đạo của pipe nipple fitting là kết nối ren (Threaded Connection).
• Về nguyên lý: Hai đầu ren ngoài của Pipe Nipple (tức là male – đực) sẽ được vặn vào các phụ kiện có ren trong (tức là female – cái) như: Socket, tee, elbow hoặc van
• Cách làm kín: Để đảm bảo hệ thống không bị rò rỉ, người ta thường sử dụng băng tan (băng keo non – PTFE tape) hoặc keo dán chuyên dụng quấn quanh ren trước khi xiết chặt.
• Kết nối hỗn hợp: Với loại một đầu ren, một đầu sẽ được hàn đối đầu (Butt weld) hoặc dán keo vào hệ thống cố định, đầu còn lại dùng ren để lắp thiết bị linh hoạt.
Tùy thuộc vào môi trường lưu chất (nước, hóa chất, hơi nóng) mà Pipe Nipple được làm từ các vật liệu khác nhau:

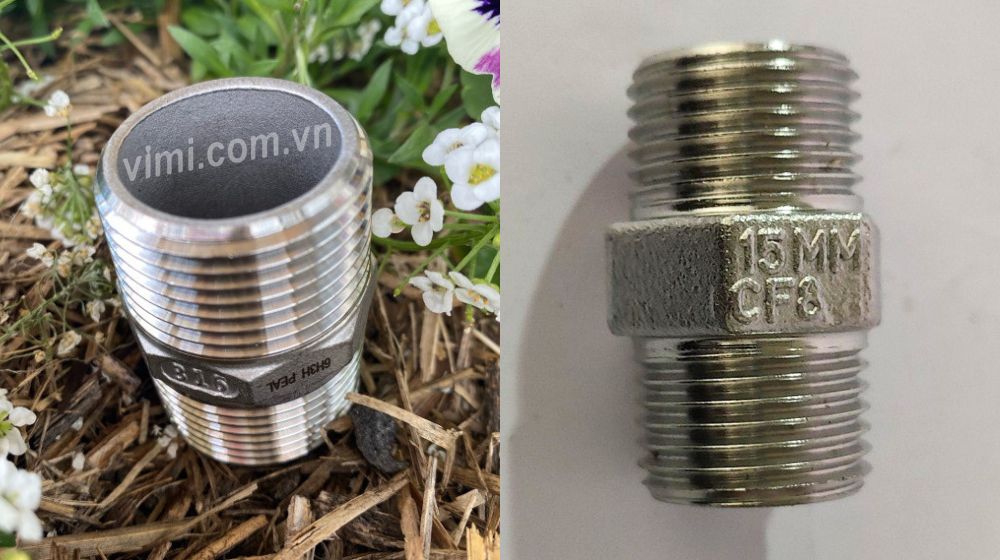

Loại kép inox hoặc ống tiện 2 (hoặc 1) này, thường làm từ Inox 304 hoặc Inox 316.
• Ưu điểm: Chống ăn mòn tuyệt vời, chịu được nhiệt độ cao và đảm bảo vệ sinh.
• Ứng dụng: Thường dùng trong ngành thực phẩm, dược phẩm, xử lý nước sạch và hóa chất.

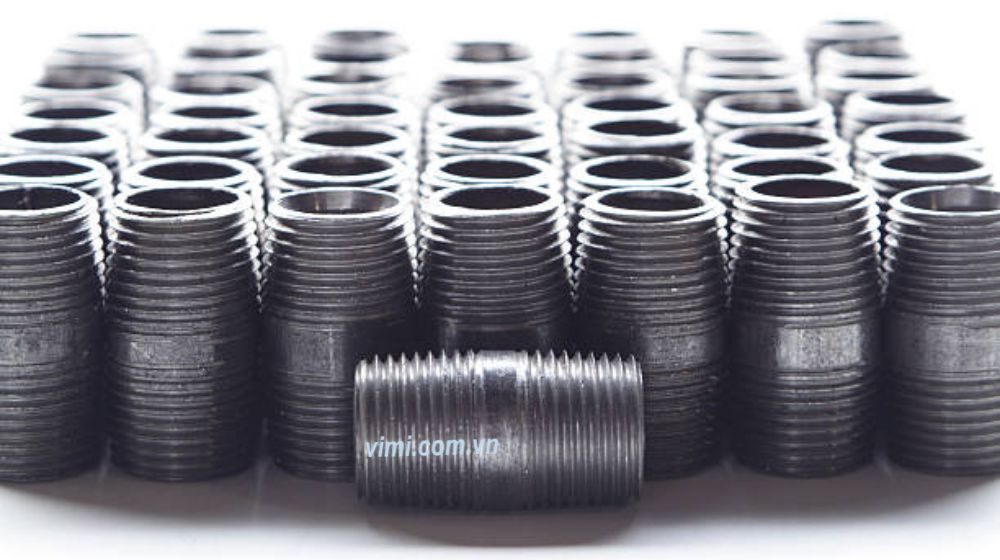

Với kép thép hoặc ống tiện 2 (hoặc 1) đầu ren làm từ thép đen hoặc thép mạ kẽm (Galvanized).
• Ưu điểm: Độ cứng cao, chịu áp lực tốt, giá thành rẻ hơn inox
• Lưu ý: Loại mạ kẽm thường dùng cho hệ thống nước sinh hoạt và PCCC để tránh gỉ sét nhanh
Loại Pipe nipple này phổ biến trong các hệ thống dân dụng và môi trường axit/kiềm nhẹ, với 2 dòng vật liệu chính là PPR và PVC
• PPR Pipe Nipple: Thường có một đầu là nhựa để hàn nhiệt, đầu kia là ren đồng (loại nipple chuyển đổi). Dùng chủ yếu cho nước nóng
• PVC Pipe Nipple: Thường là loại ren nhựa hoàn toàn hoặc kết hợp ren đồng, dùng cho hệ thống tưới tiêu và thoát nước

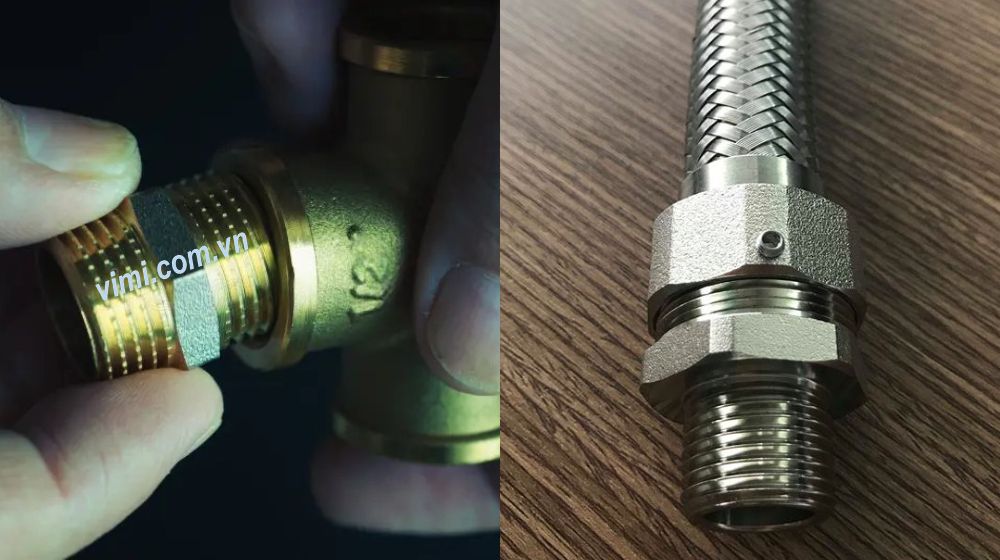

Mặc dù nhỏ bé, nhưng Pipe Nipple xuất hiện trong rất nhiều vị trí quan trọng và đóng vai trò cầu nối then chốt, điển hình như
• Kết nối van: Dùng để nối các loại van bi, van cổng vào đường ống chính
• Lắp đặt đồng hồ đo: Nối đồng hồ áp suất hoặc đồng hồ nước vào hệ thống
• Kéo dài đầu chờ: Khi đầu ống trong tường quá ngắn, Pipe Nipple giúp kéo dài ra ngoài để lắp vòi nước hoặc thiết bị vệ sinh
• Hệ thống vòi phun PCCC: Sử dụng để nối các đầu Sprinkler vào đường ống cấp nước

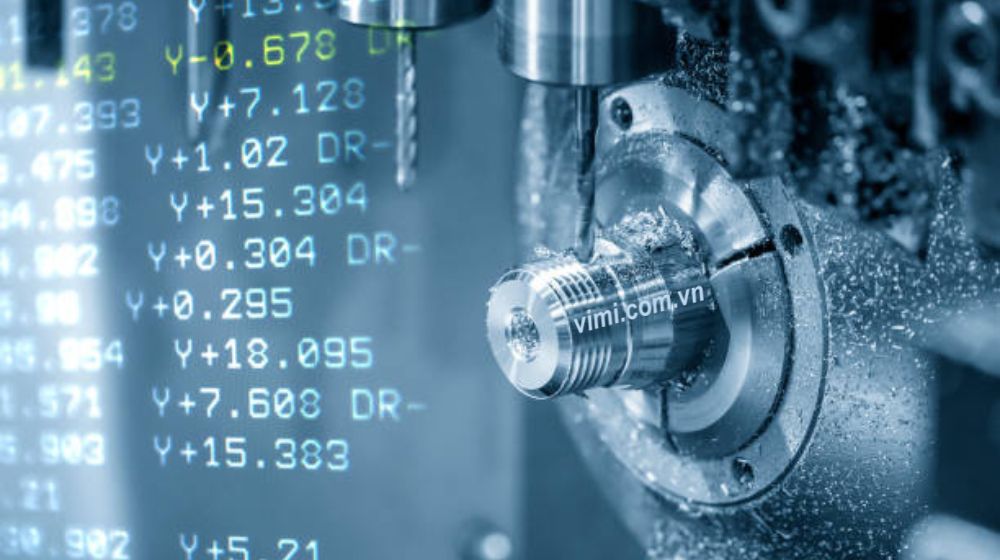

Với các kép sản xuất sẵn thì chúng ta dễ dàng đặt mua. Song, với những nipple là ống tiện ren thì cần đặt sản xuất
Hiện nay, việc đặt gia công Pipe Nipple tại Việt Nam khá thuận tiện thông qua các đơn vị phân phối Van – Ống và phụ kiện như Vimi. Khi đặt cần làm rõ các yếu tố
• Vật liệu: Inox, thép hay là nhựa
• Tiêu chuẩn ren: Mặc định là ren ống NPT hay BSP
• Độ dày ống Schedule: Cụ thể là SCH bao nhiêu
• Chiều dài tổng thể: Với ống tiện, đa phần phải dài ít nhất là 100mm để đảm bảo kẹp và tiện được ống
