“Pipe Tee Fitting” hoặc “T Pipe” hoặc “Pipe Tee” đây là những thuật ngữ tiếng Anh chuyên ngành thường thấy trong các tài liệu kỹ thuật liên quan đến ống và hệ thống đường ống
Tee Pipe Fitting là gì? Nếu bạn tưng làm kỹ thuật ngành ống thì chắc hẵn sẽ bắt gặp cụm từ khóa “Tee Pipe Fitting” trong các tài liệu kỹ thuật bằng tiếng Anh, liên quan đến ống và hệ thống ống.
• Tee: Tức là chữ “T” trong tiếng Anh
• Pipe: Ống
• Fitting: Phụ kiện kết nối ống – Nghĩa chuyên ngành trong lĩnh vực ống

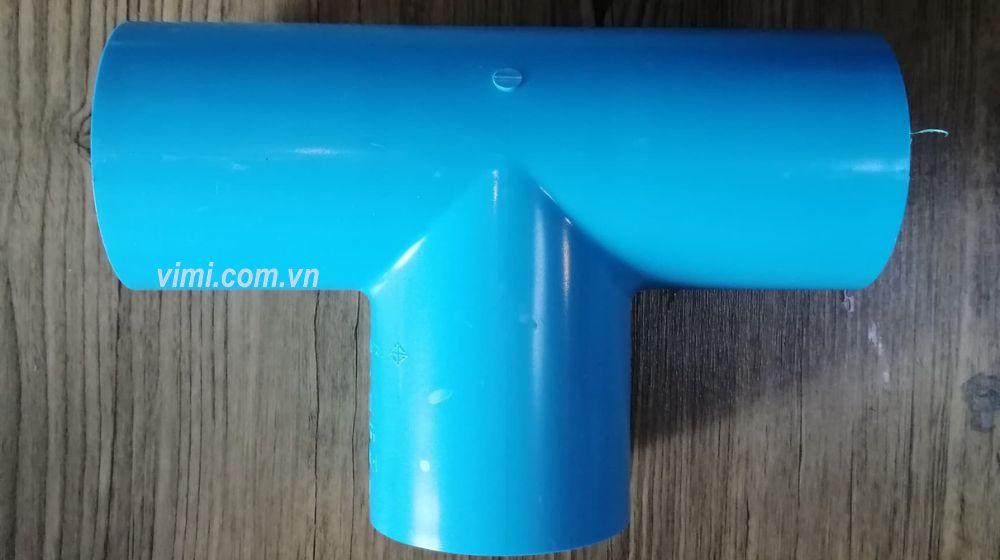

» Pipe Tee Fitting là loại phụ kiện nối ống có hình chữ “T“, bao gồm một thân chính và một nhánh rẽ vuông góc với thân chính.
Vai trò của nó là cho phép dòng lưu chất được chia từ một đường ống chính thành hai dòng riêng biệt, hoặc ngược lại, gộp hai dòng chảy từ hai hướng khác nhau vào một đường ống duy nhất.

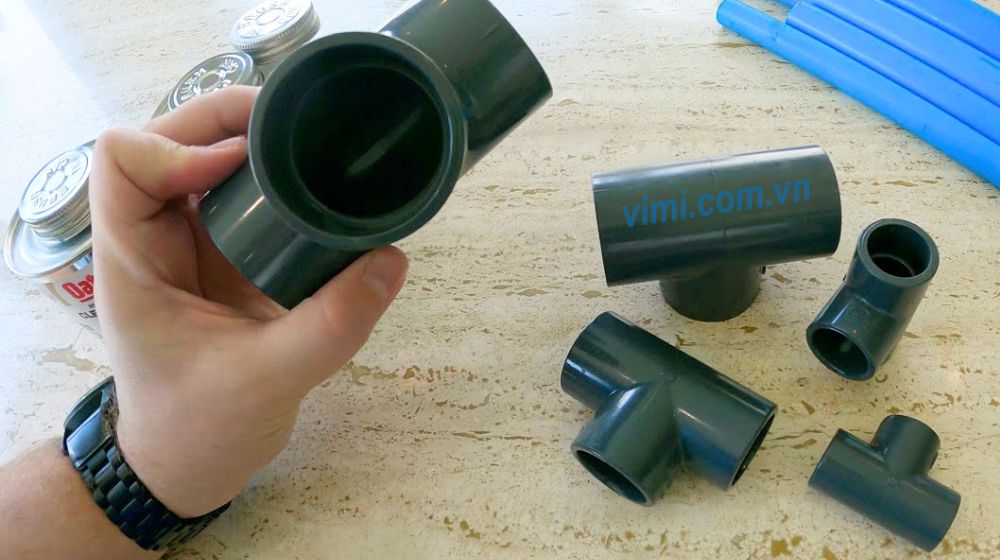

Ngoài tên gọi chính thức, tùy vào ngữ cảnh kỹ thuật hoặc vùng miền, nó còn được gọi bằng các tên như:
• Pipe Tee Fitting: Tên gọi đầy đủ trong kỹ thuật.
• T Pipe: Cách gọi tắt dựa trên hình dáng chữ T.
• Tee Connector: Khớp nối chữ T.
• Phụ kiện Tê: Tên gọi phổ biến nhất tại Việt Nam.
Dựa vào kích thước của các đầu nối, Pipe Tee được chia làm 2 loại cơ bản:

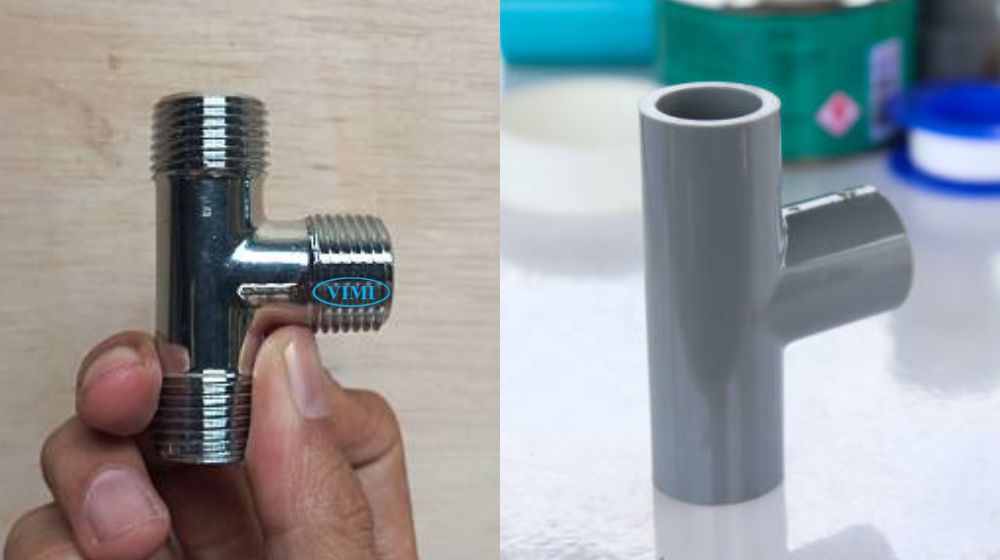

Đây là loại mà cả ba đầu kết nối (thân chính và nhánh) đều có cùng một kích thước đường kính.
Dòng Pipe Tee này thường dùng khi muốn chia nhánh mà không thay đổi lưu lượng và áp suất quá lớn giữa các đầu.

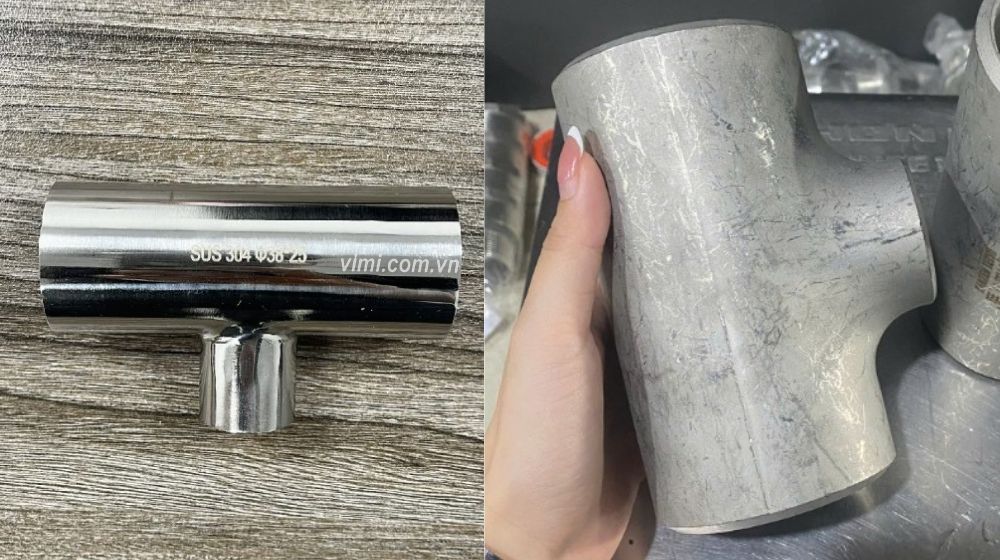

Loại T Pipe này có phần nhánh rẽ có kích thước nhỏ hơn so với đường ống chính
• Ký hiệu: Thường được ghi theo dạng D1 x D1x D2 (trong đó D2 là kích thước nhánh nhỏ hơn).
• Ứng dụng: Dùng để giảm lưu lượng dòng chảy khi đi vào nhánh phụ hoặc kết nối với các thiết bị đo có kích thước nhỏ hơn đường ống chính.
Vật liệu của Pipe Tê phải đồng nhất với hệ thống ống để đảm bảo tính chất vật lý và hóa học.

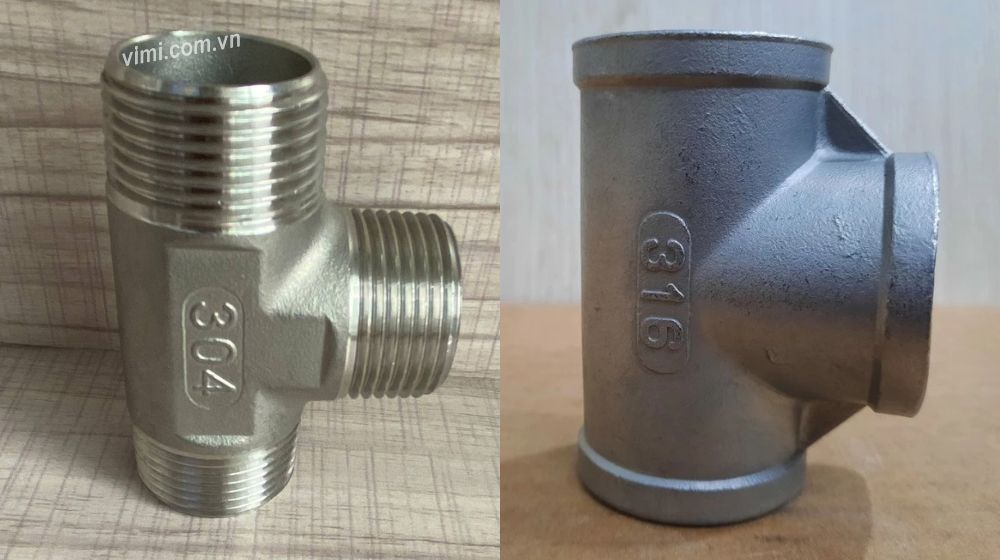

Đây chính là dòng tê inox, khi vật liệu đúc phụ kiện cũng giống với vật liệu chế tạo ống
• Vật liệu: Inox 201, 304 hoặc 316.
• Đặc điểm: Bề mặt sáng bóng, không gỉ, chịu được môi trường axit và kiềm.
• Ứng dụng: Ngành bia, rượu, nước giải khát, hóa chất và y tế.

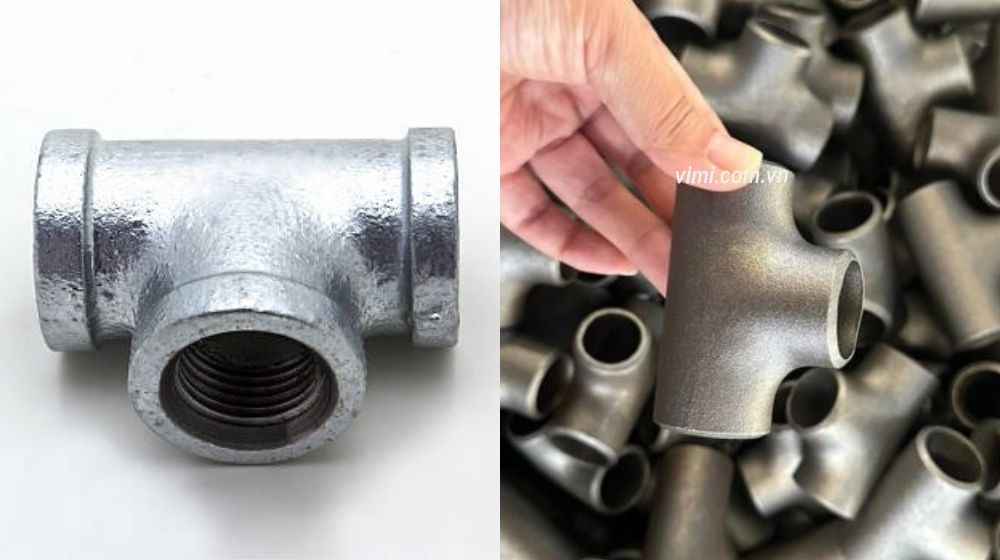

Đây chính là dòng tê thép, một trong những T pipe dùng nhiều trong hệ thống PCCC nơi có yếu tố nhiệt độ và trong các đường ống áp lực cao
• Vật liệu: Thép đen hoặc thép mạ kẽm.
• Đặc điểm: Khả năng chịu áp lực cực cao và chịu nhiệt tốt.
• Ứng dụng: Hệ thống PCCC, đường ống dẫn dầu, khí nén và hơi nóng.

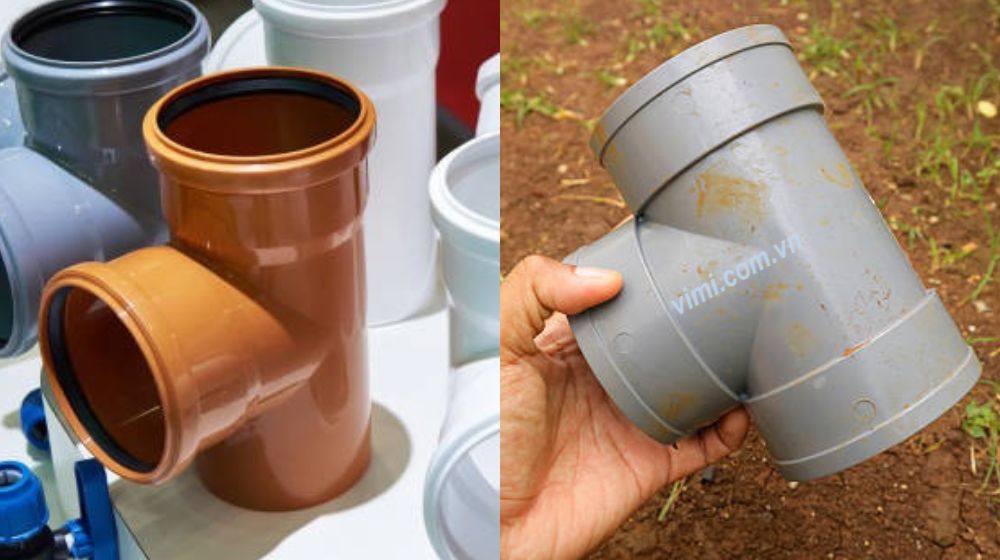

Bao gồm các dòng nhựa phổ biến:
• Pipe tee làm từ nhựa uPVChoặc nhựa PVC: Dùng cho nước lạnh, nước thải.
• Pipe tee làm từ nhựa PPR: Chuyên dùng cho nước nóng (nối bằng phương pháp hàn nhiệt).
• Pipe tee làm từ nhựa HDPE: Dùng cho các đường ống cấp nước đô thị, chịu va đập và co giãn tốt.
Tùy vào yêu cầu về áp suất và độ kín, người ta sử dụng các phương thức kết nối khác nhau:

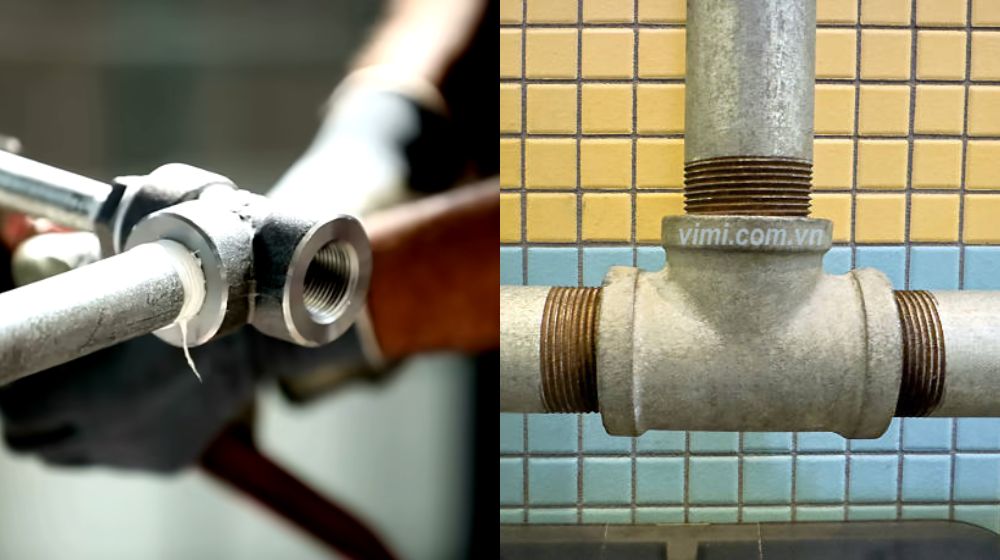

T pipe kết nối bằng ren là kiểu kết nối phổ biến trong các đường ống dân dụng và ống công nghiệp nhỏ, với điều kiện áp suất không quá lớn (thường chỉ tới PN10 hoặc cao hơn cũng chỉ PN16). Bởi mang các ưu điểm như
• Thường là ren trong (Internal thread).
• Ưu điểm là lắp đặt nhanh và có thể tháo rời.

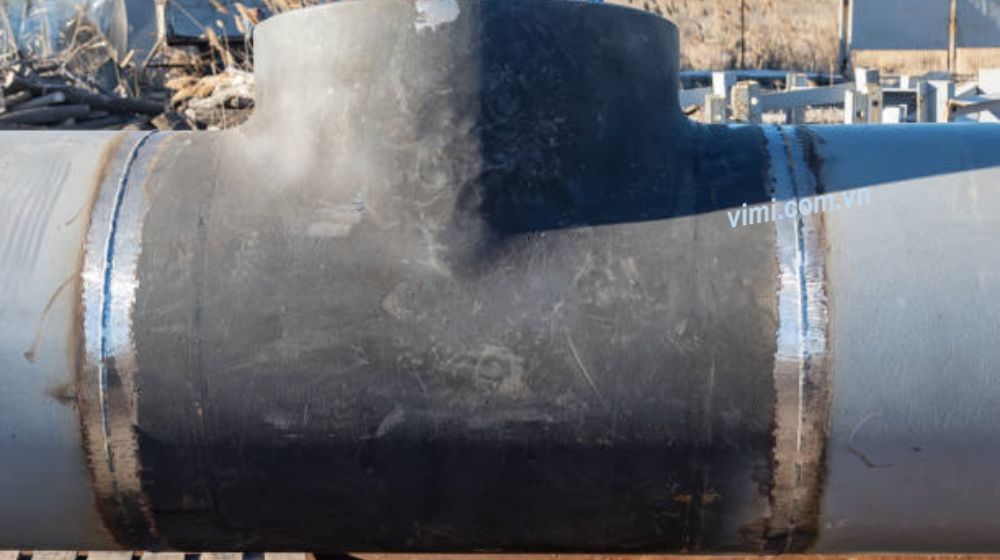

Ngược lại với kiểu kết nối ren, kiểu kết nối hàn của các T pipe lại được áp dụng phổ biến trên các ống lớn và đặc biệt là ống chịu áp lực lớn, với 2 cách hàn khác nhau tương ứng với 2 chủng loại pipe tee
• Butt ưeld pipe tee: Thân tê được vát cạnh để hàn trực tiếp vào ống. Phổ biến cho các hệ thống công nghiệp lớn, yêu cầu độ kín tuyệt đối.
• Socket weld pipe tee: Ống được lồng vào trong tê rồi mới hàn. Thường dùng cho đường ống chịu áp suất cao nhưng kích thước nhỏ.

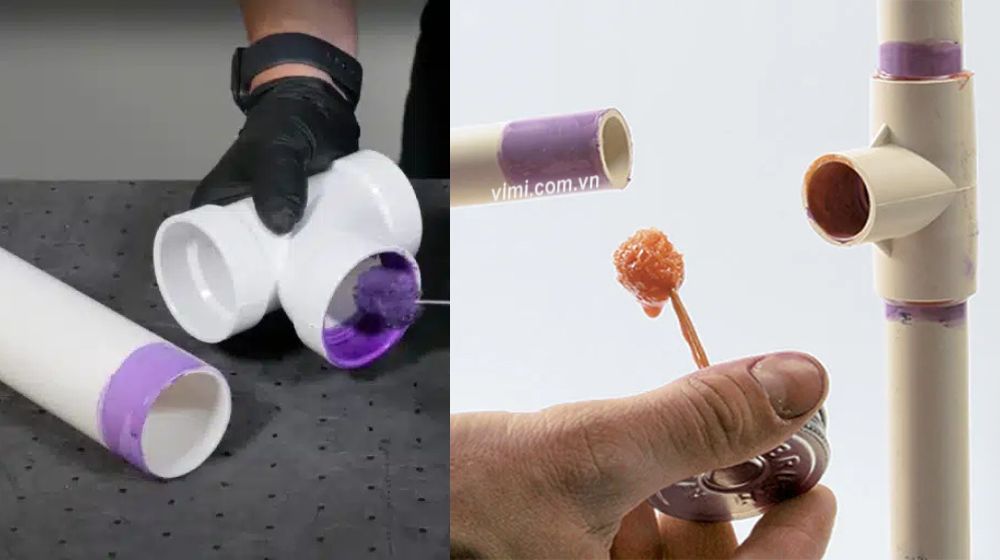

Chỉ dành riêng cho các loại nhựa như PVC/uPVC, cách kết nối này sử dụng keo dán (Solvent Cement) để làm nóng chảy bề mặt và gắn kết các thành phần lại với nhau.
Đây là cách làm nhanh gọn và tiết kiệm nhất trong dân dụng, nên các glue pipe tee được sử dụng khắp mọi nơi
