Pipe Elbow là một trong những pipe fitting sử dụng nhiều nhất trong các hệ thống đường ống, phụ kiện này giúp ống chuyển hướng dòng chảy trơn tru và đồng thời giúp người thiết kế thực hiện được mục đích vận chuyển lưu chất

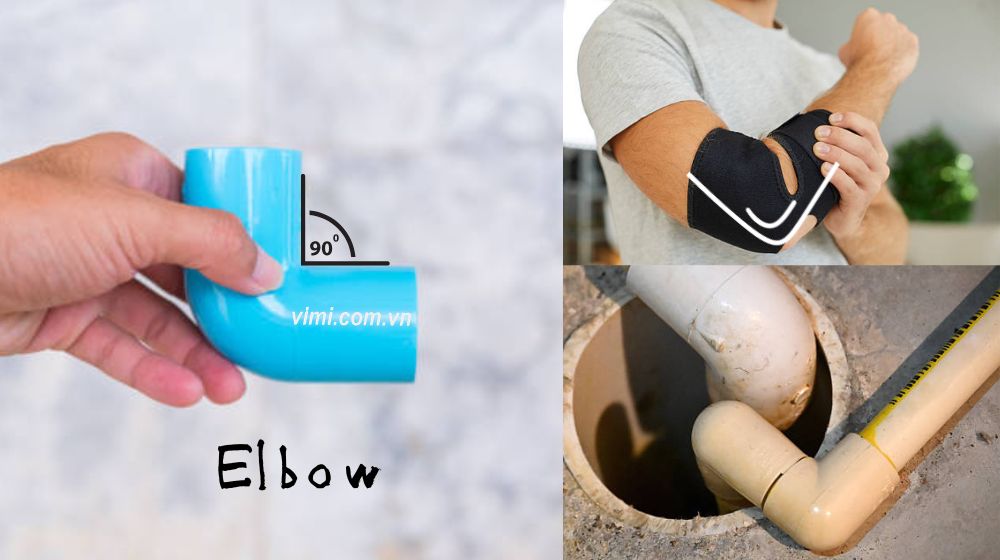

Pipe Elbow là một loại phụ kiện đường ống có hình dáng cong, được lắp đặt tại các điểm giao nhau để cho phép đường ống thay đổi hướng di chuyển theo góc cong (thường là 90o, 45o, 30o hoặc 60o)
ANH
Trong kỹ thuật, người ta coi Pipe Elbow là một thiết bị điều hướng dòng chảy yếu tố then chốt để tối ưu hóa không gian lắp đặt và đảm bảo tính liên tục của hệ thống lưu chất.
Tên tiếng Việt của Pipe Elbow chính là cút nối ống hoặc góc nối ống

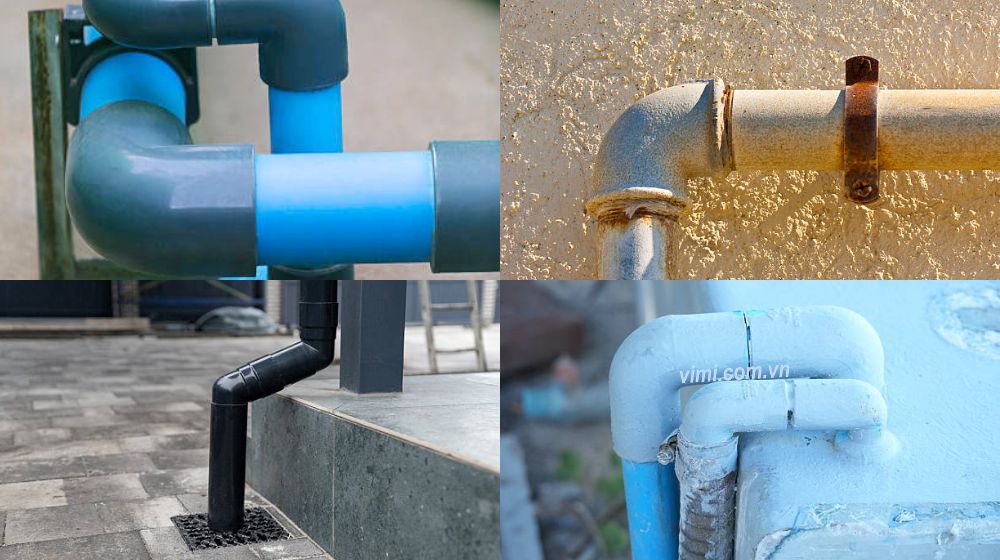

Mặc dù nhìn đơn giản, nhưng Pipe Elbow đảm nhận 3 chức năng chính:
• Thay đổi hướng dòng chảy: Giúp đường ống đi qua các góc tường, tránh các chướng ngại vật hoặc đi lên/xuống giữa các tầng.
• Tối ưu áp suất: Thiết kế đường cong giúp giảm thiểu sự sụt giảm áp suất so với việc sử dụng các mối nối vuông góc sắc cạnh.
• Kết nối đa năng: Cho phép kết nối các đoạn ống thẳng có cùng kích thước hoặc khác kích thước (nếu là cút thu) ở các góc độ khác nhau.
ANH

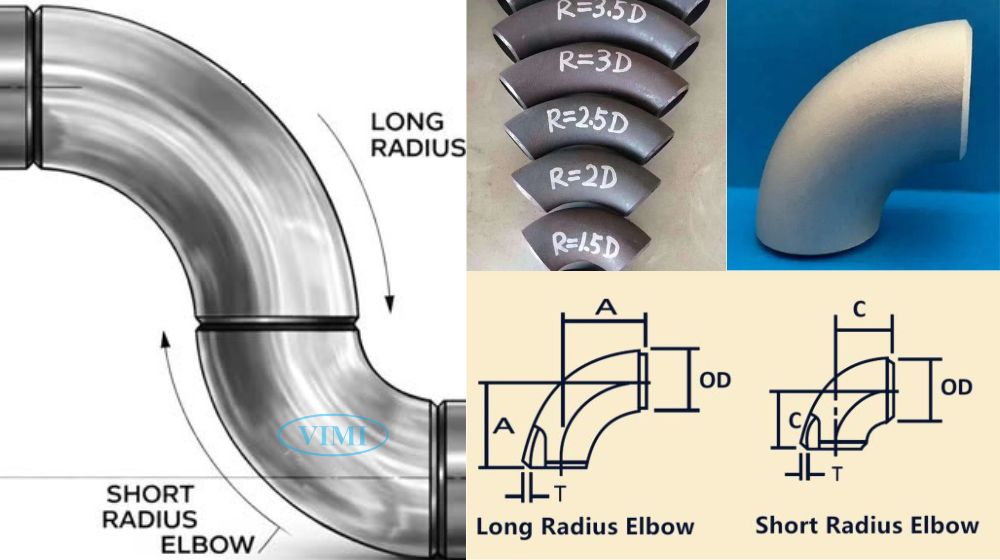

Dựa vào bán kính đường cong, trong kỹ thuật chia thành 2 loại chính:
• Long radius pipe elbow (LR): Bán kính đường cong bằng 1.5 lần đường kính ống (R = 1.5D). Đây là loại phổ biến nhất vì nó giúp dòng chảy mượt mà, ít ma sát và áp suất ổn định.
• Short radius pipe elbow (SR): Bán kính đường cong bằng đúng đường kính ống (R = 1.0D). Loại này thường dùng trong các không gian cực kỳ hạn hẹp, nơi không đủ diện tích cho LR Elbow.
ANH
Ngoài ra, khi nói về types of elbows còn có cách phân loại theo kích thước đầu nối:
• Equal pipe elbow: Hai đầu có kích thước bằng nhau.
• Reducing pipe elbow: Hai đầu có kích thước khác nhau (Cút thu).

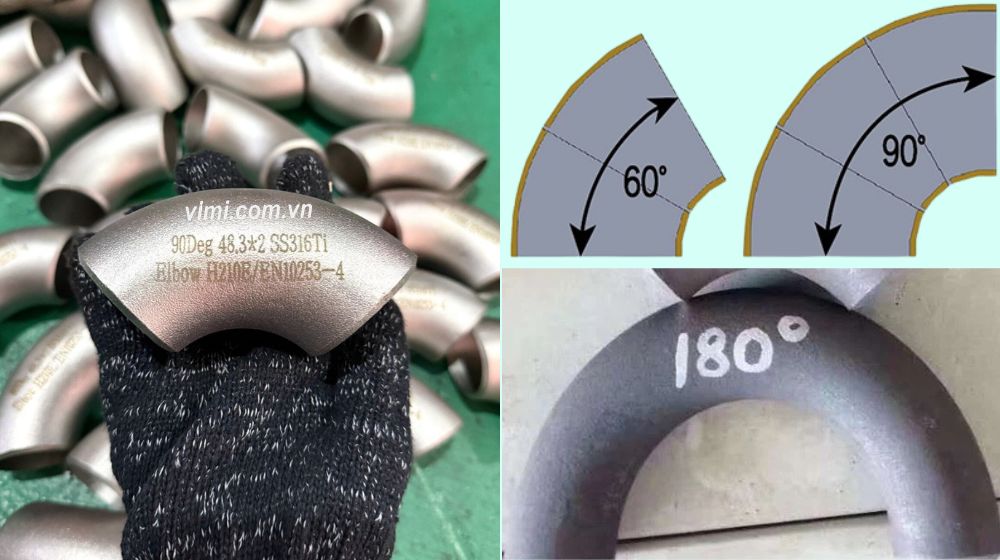

Góc độ của Elbow quyết định hướng đi tiếp theo của toàn bộ hệ thống. Các góc phổ biến nhất bao gồm:
• 90 degree pipe elbow: Góc vuông, là loại dùng nhiều nhất để chuyển hướng từ ngang sang đứng hoặc ngược lại.
• 45 degree pipe elbow: Dùng để chuyển hướng chéo, giúp dòng chảy thoát nhanh hơn và ít gây chấn động lên thành ống hơn góc 90o
• 180 degree pipe elbow (Return Bend): Thường dùng trong hệ thống lò hơi hoặc bộ trao đổi nhiệt để quay ngược dòng chảy 180o
• Góc đặc biệt: Một số hệ thống yêu cầu các góc lẻ như 22.5o, 60o hoặc 30o (thường phải đặt gia công riêng hoặc cắt từ cút 45o từ cút 90o).
ANH
Việc lựa chọn vật liệu đúc (casting) hoặc rèn (forged) phụ thuộc vào môi trường lưu chất:

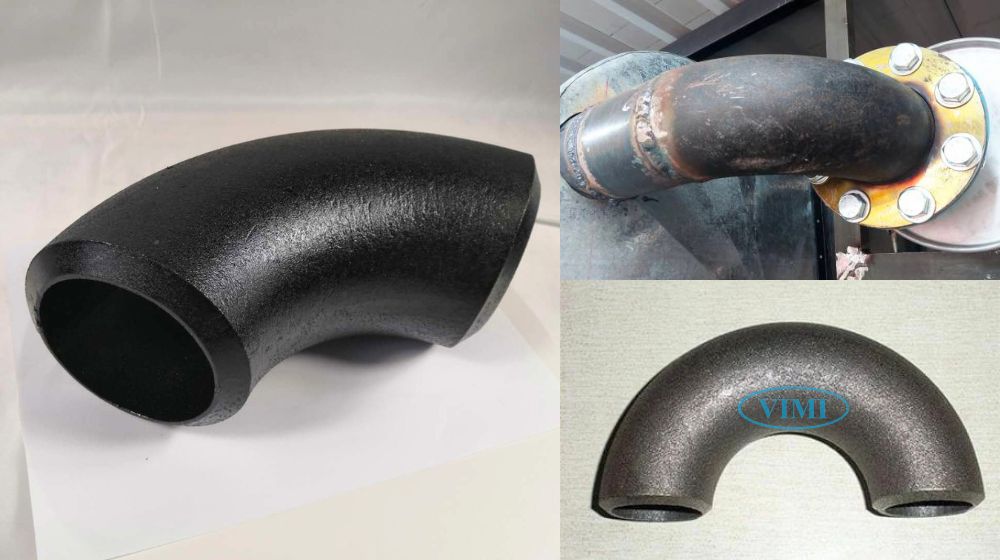

Steel pipe elbow chính là cút thép và thường được phân làm 2 loại cơ bản và phổ biến dưới đây
• Cút thép carbon: thường đúc từ thép đen hoặc mạ kẽm (ASTM A234 WPB). Dùng cho dầu khí, nước nóng, PCCC.
• Cút thép thủy lực – cút thép hàn lồng: Thường được đúc từ các loại thép rèn như thép A105
ANH

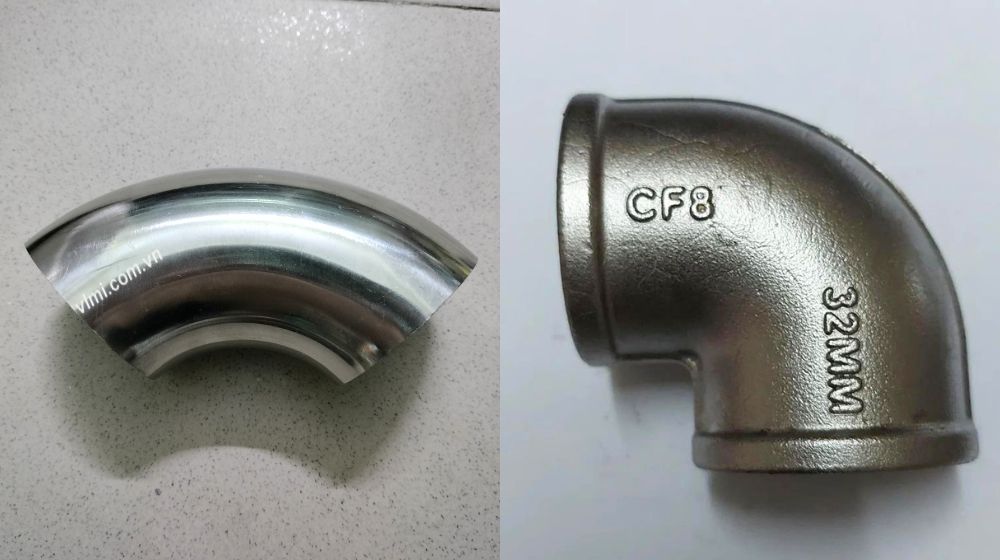

Stainless steel pipe fittings elbow chính là cút inox, dòng phụ kiện này có vật liệu – đặc tính – ứng dụng như dưới đây
• Vật liệu: Đúc từ Inox 304, 316.
• Đặc tính: Có độ bền cực cao, không bị ăn mòn bởi hóa chất
• Ứng dụng: thường dùng trong dược phẩm, thực phẩm.
ANH

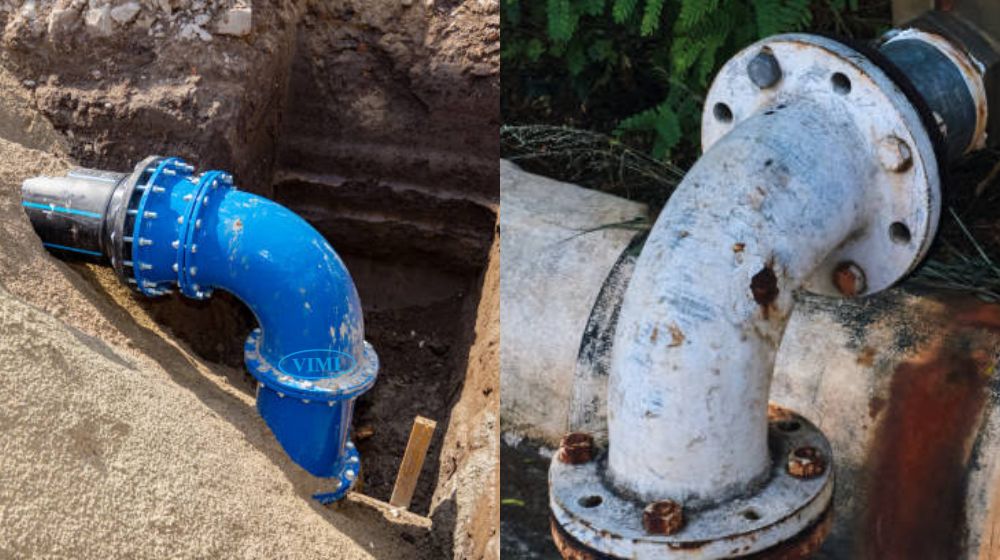

Cast iron pipe fittings elbow chính là cút gang, dòng phụ kiện này chủ yếu dùng để kết nối ống HDPE
ANH
Thường thấy ở các hệ thống thoát nước hoặc xử lý nước thải đô thị nhờ khả năng chịu mài mòn tốt và giá thành rẻ.

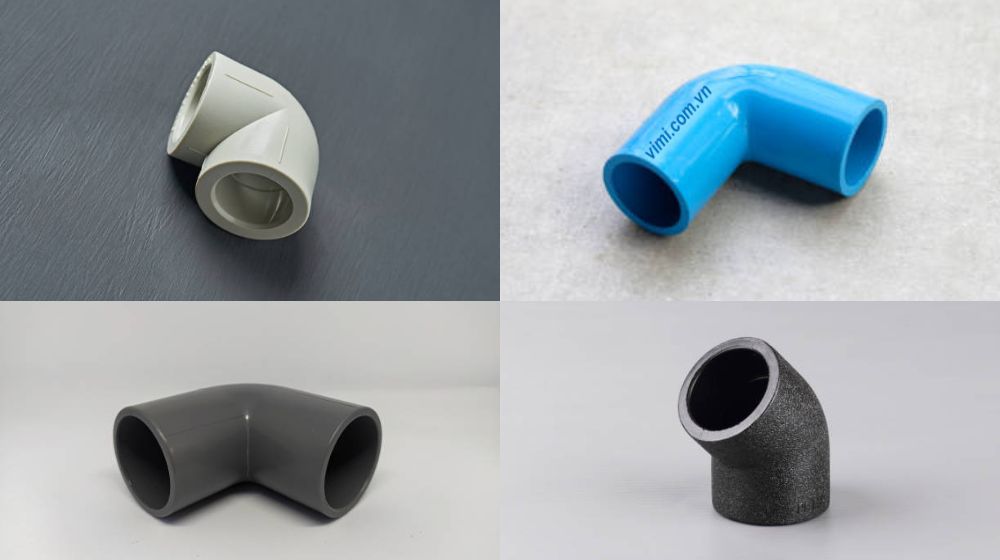

Plastic pipe fittings elbow chính là cút nhựa với nhiều loại nhựa khác nhau, điển hình và phổ biến là các loại nhựa dưới đây
• Nhựa PVC hoặc nhựa uPVC: Cho nước lạnh, hóa chất nhẹ.
• Nhựa PPR: Cho nước nóng sinh hoạt (hàn nhiệt).
• Nhựa HDPE: Cho các công trình cấp nước hạ tầng (có tính dẻo).
