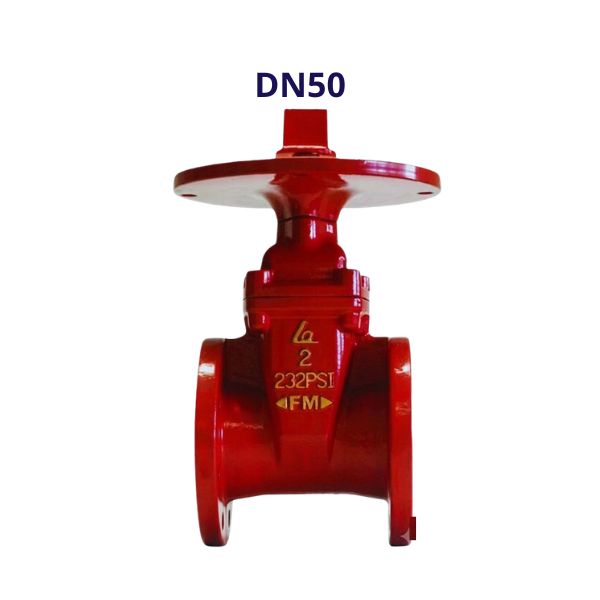

Shinyi FNCX-0050-A1

Shinyi FNCX-0050-A1 là một trong những model van cổng UL FM DN50 được sử dụng phổ biến trong hệ thống cấp nước chữa cháy. Bài viết dưới đây sẽ tổng hợp 10 thông số kỹ thuật cần kiểm tra trên Shinyi FNCX-0050-A1 để giúp quá trình lựa chọn và lắp đặt đạt hiệu quả tối ưu

1. Ý nghĩa mã Shinyi FNCX-0050-A1

Việc hiểu đúng mã Shinyi FNCX-0050-A1 giúp người dùng lựa chọn chính xác sản phẩm phù hợp với yêu cầu kỹ thuật của công trình. Cụ thể, mã FNCX-0050-A1 được giải thích như sau:

• F: Dòng sản phẩm đạt chứng nhận UL Listed và FM Approved dành cho hệ thống phòng cháy chữa cháy
• N (Non-rising Stem gate valve): Thiết kế ty chìm, khi đóng mở van phần ty không di chuyển lên xuống bên ngoài thân van, phù hợp với các vị trí lắp đặt có không gian hạn chế
• C (Cap): Van sử dụng nắp chụp vận hành, cho phép thao tác bằng chìa khóa chuyên dụng hoặc trụ cứu hỏa
• X (Flanged): Kiểu kết nối mặt bích, thuận tiện cho việc lắp đặt và bảo trì trên hệ thống đường ống PCCC
• 0050: Kích thước danh nghĩa DN50 ~ 2 inch >> Đọc thêm DN50 là phi bao nhiêu
• A1: Kết nối mặt bích ANSI 150LB, áp suất làm việc 300 PSI theo tiêu chuẩn UL FM

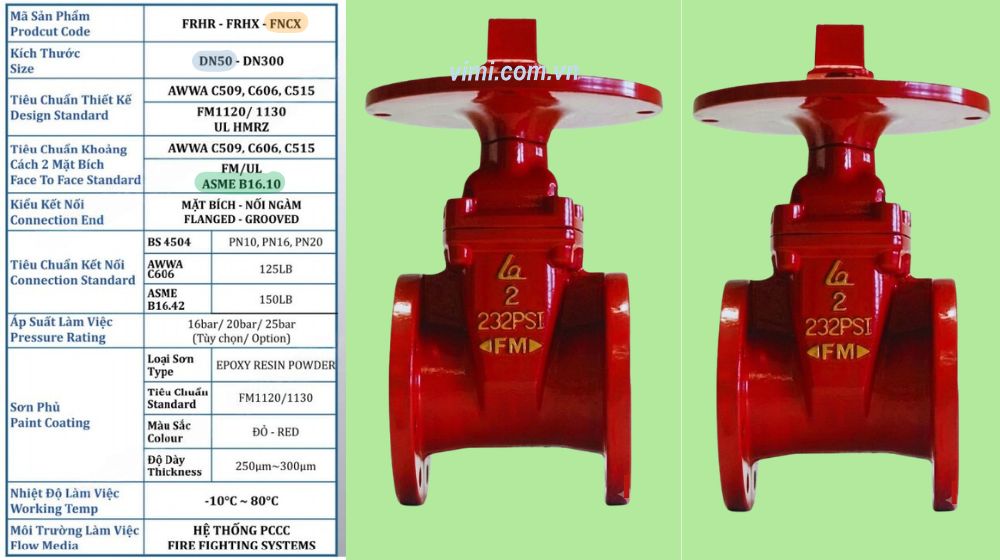

2. Thông số kỹ thuật của Shinyi FNCX-0050-A1

Shinyi FNCX-0050-A1 được thiết kế để đáp ứng các yêu cầu khắt khe của hệ thống phòng cháy chữa cháy. Các thông số dưới đây giúp người dùng đánh giá khả năng tương thích với đường ống, áp lực vận hành và tiêu chuẩn kỹ thuật của công trình

Các thông số kỹ thuật chính của Shinyi FNCX-0050-A1 bao gồm:

• Kích thước danh nghĩa: DN50 ~ 2 inch
• Kiểu van: Van cổng ty chìm (Non-rising stem gate valve)
• Phương thức vận hành: Nắp chụp (Cap)
• Kiểu kết nối: Mặt bích ANSI 150LB
• Áp suất làm việc: 232PSI hoặc 150PSI. Chính vì vậy Shinyi FNCX-0050-A1 còn được gọi là FNCX-0050 150psi (cách gọi theo mức áp lực làm việc)
• Chứng nhận: UL Listed và FM Approved
• Nhiệt độ làm việc: Từ -10°C ~ 80°C
• Môi chất sử dụng: Nước sạch và hệ thống PCCC
• Màu sơn: Đỏ theo tiêu chuẩn thiết bị chữa cháy
• Lớp phủ bảo vệ: Sơn Epoxy Powder chống ăn mòn

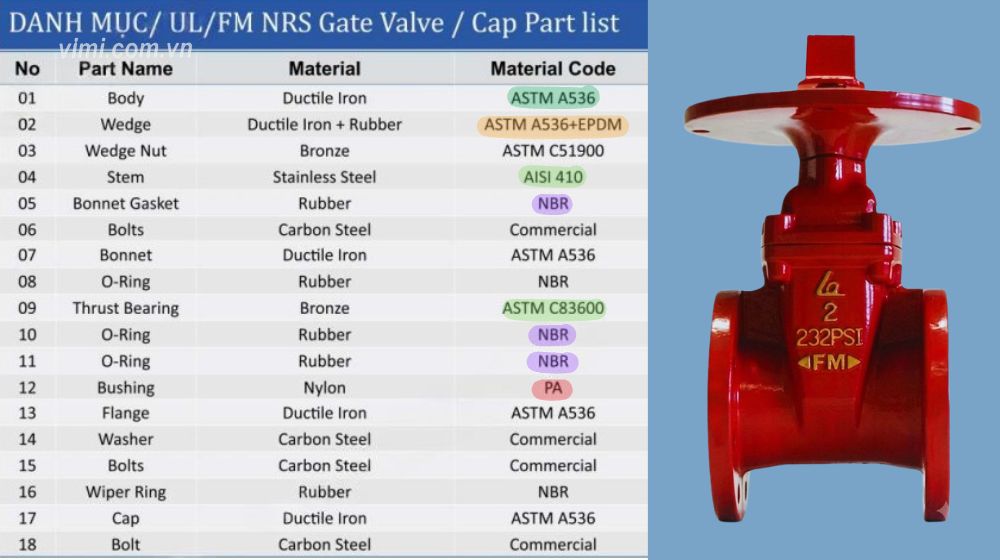

3. Vật liệu sản xuất của FNCX-0050 150psi

Độ bền và khả năng vận hành ổn định của FNCX-0050 150psi đến từ việc sử dụng các vật liệu chuyên dụng dành cho hệ thống phòng cháy chữa cháy. Mỗi chi tiết đều được lựa chọn theo các tiêu chuẩn quốc tế nhằm đảm bảo khả năng chịu áp lực, chống ăn mòn và duy trì độ kín trong thời gian dài

Các vật liệu chính trên van cổng mặt bích dòng Shinyi FNCX-0050-A1 bao gồm:

• Thân van (Body): Gang cầu ASTM A536 có độ bền cơ học cao, khả năng chịu áp lực tốt hơn gang xám thông thường
• Nắp van (Bonnet): Gang cầu ASTM A536 đồng bộ với thân van, giúp tăng độ cứng vững cho toàn bộ kết cấu
• Đĩa van (Wedge): Gang cầu bọc cao su EPDM, tạo khả năng làm kín hiệu quả và giảm nguy cơ rò rỉ
• Ty van (Stem): Inox AISI 410 có khả năng chống mài mòn và chống ăn mòn trong môi trường nước
• Đai ốc đĩa van: Đồng ASTM C51900 giúp truyền động ổn định trong quá trình đóng mở
• Ổ đỡ chặn (Thrust Bearing): Đồng ASTM C83600 hỗ trợ giảm ma sát khi vận hành
• Gioăng làm kín: Cao su NBR có độ đàn hồi cao và khả năng chống lão hóa tốt
• Bạc lót (Bushing): Nylon PA giúp tăng tuổi thọ cho cơ cấu chuyển động
• Bu lông liên kết: Thép carbon chịu lực

4. Các tiêu chuẩn nổi bật của FNCX-0050 150psi

Không chỉ đáp ứng yêu cầu về độ bền và khả năng làm kín, Shinyi FNCX-0050-A1 còn được sản xuất theo nhiều tiêu chuẩn quốc tế dành riêng cho hệ thống phòng cháy chữa cháy. Những tiêu chuẩn nổi bật trên FNCX-0050 150psi bao gồm:

• UL Listed: Chứng nhận của Underwriters Laboratories (UL) xác nhận van đáp ứng các yêu cầu về an toàn và hiệu suất trong hệ thống PCCC
• FM Approved: Chứng nhận của Factory Mutual (FM) đánh giá khả năng vận hành ổn định, độ tin cậy và độ bền của thiết bị trong điều kiện thực tế
• AWWA C509: Tiêu chuẩn quy định các yêu cầu kỹ thuật đối với van cổng đĩa bọc cao su sử dụng trong hệ thống cấp nước và chữa cháy
• AWWA C515: Tiêu chuẩn dành cho van cổng gang hiệu suất cao, tập trung vào vật liệu chế tạo, độ bền cơ học và khả năng chịu áp lực
• ASME B16.42 Class 150: Tiêu chuẩn quy định kích thước và kết nối mặt bích cho phiên bản A1, giúp van tương thích với hệ thống đường ống ANSI 150LB
• ANSI 150LB: Cấp áp lực mặt bích cho phép van làm việc ở mức áp suất lên tới 300 PSI theo yêu cầu của hệ thống PCCC UL/FM

5. Địa chỉ mua Shinyi FNCX-0050-A1

Để đảm bảo chất lượng sản phẩm và quyền lợi bảo hành, người dùng nên lựa chọn các đơn vị phân phối chính hãng hoặc nhà cung cấp có đầy đủ hồ sơ CO, CQ và chứng nhận UL/FM. Điều này đặc biệt quan trọng đối với các thiết bị sử dụng trong hệ thống phòng cháy chữa cháy, nơi yêu cầu nghiêm ngặt về nguồn gốc xuất xứ và tiêu chuẩn kỹ thuật

Khi tìm mua Shinyi FNCX-0050-A1, người dùng nên ưu tiên các đơn vị đáp ứng các tiêu chí sau:

• Cung cấp sản phẩm chính hãng Shinyi, có đầy đủ chứng từ xuất xứ và chất lượng
• Hỗ trợ catalogue, bản vẽ kỹ thuật và datasheet phục vụ công tác thiết kế, thẩm duyệt và nghiệm thu
• Có sẵn chứng nhận UL Listed và FM Approved đi kèm sản phẩm
• Tư vấn lựa chọn đúng model FNCX-0050-A1 theo yêu cầu áp lực và tiêu chuẩn kết nối của hệ thống
• Hỗ trợ giao hàng toàn quốc, đáp ứng tiến độ thi công công trình
• Chính sách bảo hành rõ ràng, hỗ trợ kỹ thuật trong quá trình lắp đặt và vận hành
