Shinyi FNCX-0080-A1

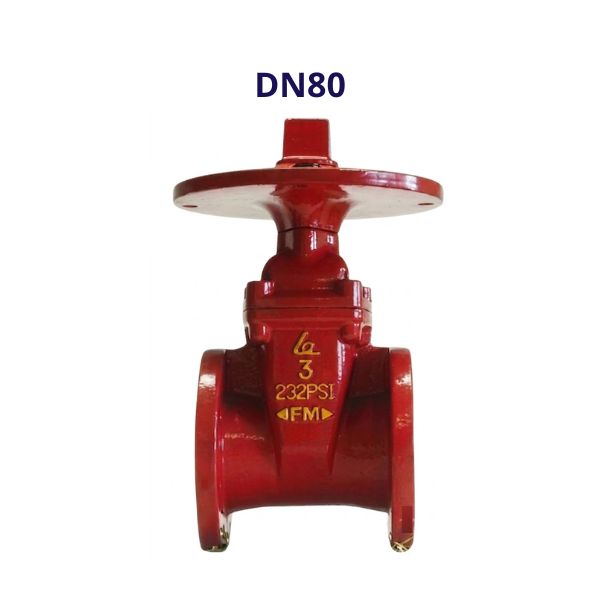

Shinyi FNCX-0080-A1 là dòng van cổng ty chìm cỡ DN80 được thiết kế chuyên dụng cho hệ thống phòng cháy chữa cháy, đáp ứng các tiêu chuẩn quốc tế về chất lượng và độ an toàn

1. Shinyi FNCX-0080-A1 là dòng van như nào

Shinyi FNCX-0080-A1 là dòng van cổng ty chìm UL FM Shinyi cỡ DN80 được thiết kế chuyên dụng cho hệ thống phòng cháy chữa cháy, đáp ứng các tiêu chuẩn quốc tế về chất lượng và độ an toàn. Một điểm cần lưu ý là Shinyi FNCX-0080-A1 hiện có hai phiên bản áp lực, đáp ứng các yêu cầu thiết kế khác nhau của từng hệ thống gồm:

• FNCX-0080 150psi: Phiên bản sử dụng kết nối mặt bích được ứng dụng phổ biến trong các hệ thống phòng cháy chữa cháy tiêu chuẩn.
• FNCX-0080 232psi: Phiên bản áp lực cao, phù hợp với các hệ thống yêu cầu khả năng chịu áp lớn hơn hoặc các công trình có tiêu chuẩn kỹ thuật riêng

2. Đặc điểm nổi bật của FNCX-0080 150psi

Không chỉ đáp ứng các tiêu chuẩn kỹ thuật quốc tế, FNCX-0080 150psi còn được đánh giá cao nhờ thiết kế tối ưu và khả năng vận hành ổn định trong thời gian dài. Những đặc điểm dưới đây là lý do model này được nhiều đơn vị thiết kế và thi công lựa chọn:

• Thiết kế ty chìm tiết kiệm không gian: Ty van không nâng lên khi đóng mở, phù hợp với khu vực có không gian hạn chế hoặc lắp đặt trong hố van
• Vận hành bằng nắp chụp: Giúp thao tác đóng mở thuận tiện thông qua khóa chuyên dụng, hạn chế tác động từ môi trường bên ngoài
• Kết nối mặt bích ANSI 150LB: Đảm bảo khả năng lắp đặt đồng bộ với nhiều hệ thống đường ống theo tiêu chuẩn quốc tế
• Áp suất làm việc lên đến 300 PSI: Đáp ứng yêu cầu vận hành của phần lớn hệ thống phòng cháy chữa cháy hiện nay
• Lá van bọc cao su EPDM: Tăng khả năng làm kín, giảm nguy cơ rò rỉ và nâng cao tuổi thọ của sản phẩm
• Chứng nhận UL Listed và FM Approved: Khẳng định sản phẩm đáp ứng các tiêu chuẩn khắt khe dành cho thiết bị PCCC
• Sơn Epoxy màu đỏ đạt chuẩn FM1120/1130: Bảo vệ bề mặt khỏi ăn mòn, đồng thời tăng độ bền trong môi trường làm việc khắc nghiệt

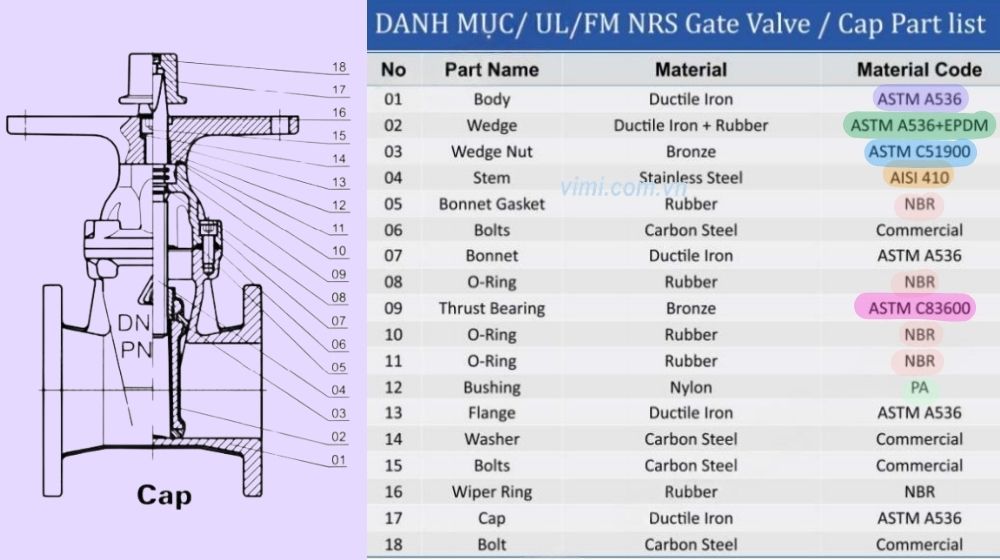

3. Vật liệu sản xuất của FNCX-0080-A1

Chất lượng của Shinyi FNCX-0080-A1 được tạo nên từ hệ thống vật liệu có độ bền cơ học cao, khả năng chống ăn mòn tốt và đáp ứng yêu cầu vận hành liên tục trong hệ thống PCCC. Các vật liệu chính của FNCX-0080-A1 gồm:

• Thân van, nắp van, nắp chụp và mặt bích: Chế tạo từ gang cầu mác ASTM A536, giúp tăng khả năng chịu áp lực và chống va đập
• Lá van: Sử dụng gang cầu bọc cao su EPDM, mang lại độ kín cao và giảm mài mòn trong quá trình đóng mở
• Ty van: Làm từ thép không gỉ AISI 410, có khả năng chống gỉ và chịu lực tốt
• Đai ốc ty van: Đồng thau ASTM C51900, đảm bảo truyền động ổn định
• Bạc đạn: Đồng ASTM C83600, giúp giảm ma sát khi vận hành
• Gioăng nắp van, O-Ring và vòng gạt: Cao su NBR, duy trì khả năng làm kín trong thời gian dài
• Bạc lót: Nhựa Nylon (PA), hỗ trợ quá trình vận hành nhẹ nhàng
• Bulong và vòng đệm: Thép carbon, đảm bảo liên kết chắc chắn giữa các chi tiết

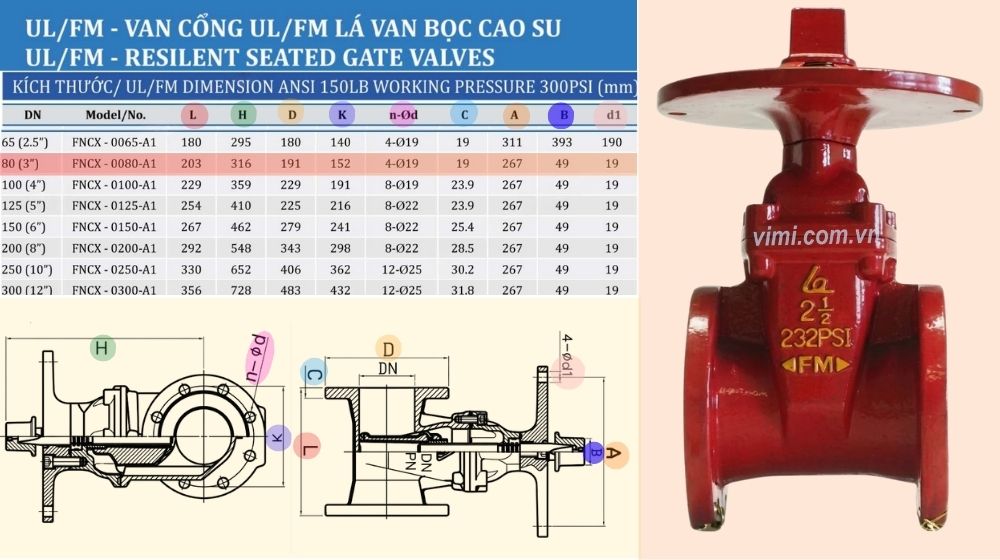

4. Kích thước lắp đặt của FNCX-0080-A1

Trước khi lắp đặt Shinyi FNCX-0080-A1, người dùng nên đối chiếu các kích thước với bản vẽ thiết kế nhằm đảm bảo khả năng kết nối chính xác với hệ thống đường ống và mặt bích. Các thông số kích thước của van cổng gang phiên bản FNCX-0080 150psi gồm:

• Kích thước danh nghĩa: DN80 ~ 3 inch
• Chiều dài thân van (L): 203 mm
• Chiều cao tổng thể (H): 316 mm
• Đường kính mặt bích (D): 191 mm
• Khoảng cách tâm lỗ bulông (K): 152 mm
• Số lượng và đường kính lỗ bulông: 4 lỗ Ø19 mm
• Độ dày mặt bích (C): 19 mm
• Kích thước phần nắp chụp: A = 267 mm, B = 49 mm, d1 = 19 mm

Việc kiểm tra đầy đủ các thông số trên sẽ giúp quá trình lắp đặt diễn ra thuận lợi, đồng thời hạn chế sai lệch trong quá trình thi công

5. Lưu ý khi lựa chọn Shinyi FNCX-0080-A1

Để lựa chọn đúng van cổng mặt bích mã Shinyi FNCX-0080-A1, ngoài việc quan tâm đến kích thước DN80, người dùng cũng cần xem xét các yêu cầu kỹ thuật của hệ thống nhằm đảm bảo sản phẩm đáp ứng đúng điều kiện vận hành. Một số lưu ý quan trọng của Shinyi FNCX-0080-A1 là:

• Xác định đúng phiên bản áp lực, lựa chọn FNCX-0080 150psi hoặc FNCX-0080 232psi theo yêu cầu thiết kế
• Kiểm tra tiêu chuẩn kết nối để đảm bảo tương thích với mặt bích và đường ống hiện có
• Đối chiếu kích thước lắp đặt trước khi thi công nhằm tránh phát sinh chi phí điều chỉnh
• Yêu cầu đầy đủ CO, CQ và chứng nhận UL Listed, FM Approved để đảm bảo nguồn gốc và chất lượng sản phẩm
• Lựa chọn nhà cung cấp uy tín, có khả năng tư vấn kỹ thuật, hỗ trợ catalogue, bản vẽ và chính sách bảo hành rõ ràng

Thực hiện đầy đủ các bước kiểm tra trên sẽ giúp Shinyi FNCX-0080-A1 phát huy tối đa hiệu quả vận hành, đồng thời đảm bảo hệ thống phòng cháy chữa cháy hoạt động ổn định và an toàn trong thời gian dài
