Shinyi FNCX-0100-A1

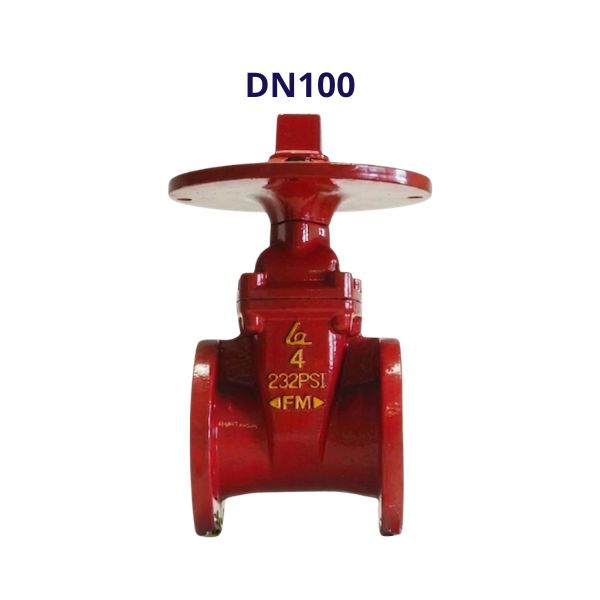

Shinyi FNCX-0100-A1 là dòng van cổng ty chìm UL FM Shinyi cỡ DN100 được thiết kế chuyên dụng cho hệ thống phòng cháy chữa cháy, nổi bật với thiết kế lá van bọc cao su EPDM, kết nối mặt bích ANSI 150LB và đạt các chứng nhận UL Listed, FM Approved

1. Shinyi FNCX-0100-A1 là gì

Shinyi FNCX-0100-A1 là dòng van cổng ty chìm cỡ DN100 được thiết kế chuyên dụng cho hệ thống phòng cháy chữa cháy, đáp ứng các tiêu chuẩn quốc tế như UL Listed và FM Approved.Shinyi FNCX-0100-A1 được sản xuất với hai phiên bản áp lực, giúp đáp ứng nhiều yêu cầu thiết kế khác nhau của công trình:

• FNCX-0100 150psi: Được sử dụng phổ biến trong các hệ thống PCCC tiêu chuẩn
• FNCX-0100 232psi: Phiên bản áp lực cao hơn, phù hợp với những hệ thống yêu cầu khả năng chịu áp lớn và điều kiện vận hành khắt khe hơn

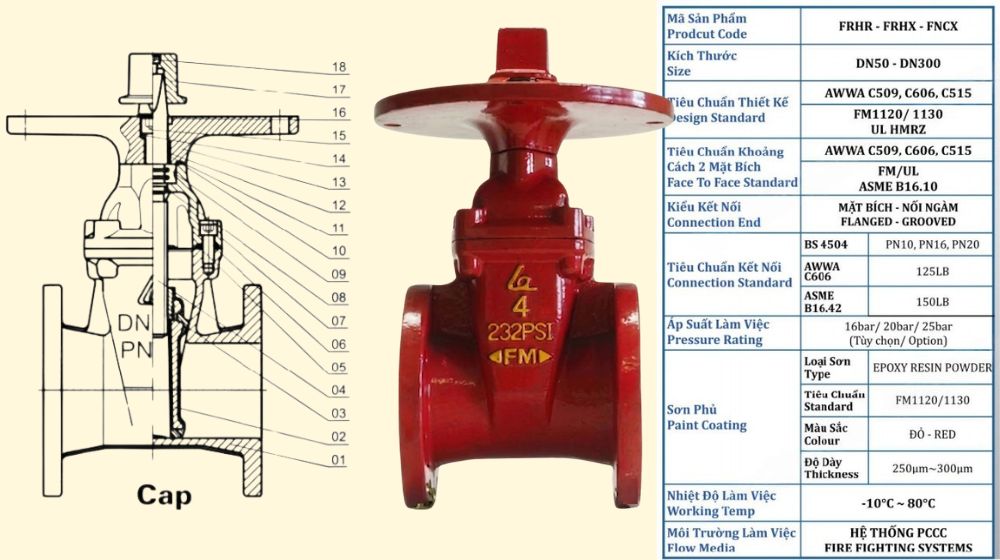

2. Tiêu chí cần kiểm tra khi lựa chọn Shinyi FNCX-0100-A1

Trước khi lựa chọn Shinyi FNCX-0100-A1, người dùng nên đối chiếu các thông số kỹ thuật với bản vẽ thiết kế nhằm đảm bảo sản phẩm phù hợp với yêu cầu của hệ thống và hạn chế phát sinh trong quá trình lắp đặt. Các tiêu chí quan trọng của FNCX-0100 150psi gồm:

• Kích thước danh nghĩa: DN100 ~ 4 inch, phù hợp với đường ống có kích thước tương ứng
• Phiên bản áp lực: Xác định sử dụng FNCX-0100 150psi hay FNCX-0100 232psi theo yêu cầu thiết kế
• Tiêu chuẩn kết nối: Mặt bích ANSI 150LB để đảm bảo khả năng kết nối đồng bộ
• Áp suất làm việc: Kiểm tra khả năng chịu áp của van trước khi lắp đặt
• Kiểu vận hành: Nắp chụp (Cap) phù hợp với hệ thống sử dụng khóa vận hành chuyên dụng
• Nhiệt độ làm việc: Từ -10°C  ~ 80°C
• Tiêu chuẩn chất lượng: Có đầy đủ chứng nhận UL Listed và FM Approved
• Môi trường sử dụng: Hệ thống cấp nước chữa cháy và sprinkler

3. Ưu điểm trong thiết kế của FNCX-0100 150psi

Không chỉ đáp ứng các tiêu chuẩn quốc tế, FNCX-0100 150psi còn được đánh giá cao nhờ thiết kế tối ưu giúp tăng hiệu quả vận hành và giảm chi phí bảo trì. Một số ưu điểm nổi bật của van cổng gang mã FNCX-0100 150psi gồm:

• Thiết kế ty chìm giúp chiều cao vận hành không thay đổi khi đóng mở van, phù hợp với không gian hạn chế
• Nắp chụp vận hành cho phép kết nối với khóa chuyên dụng, thuận tiện khi lắp đặt trong hố van
• Lá van bọc cao su EPDM giúp tăng khả năng làm kín, giảm nguy cơ rò rỉ và đóng mở nhẹ nhàng
• Thân van gang cầu ASTM A536 có khả năng chịu áp lực và chống va đập tốt
• Lớp sơn Epoxy màu đỏ đạt tiêu chuẩn FM1120/1130 giúp chống ăn mòn và kéo dài tuổi thọ
• Thiết kế mặt bích ANSI 150LB giúp dễ dàng kết nối với nhiều hệ thống đường ống hiện nay

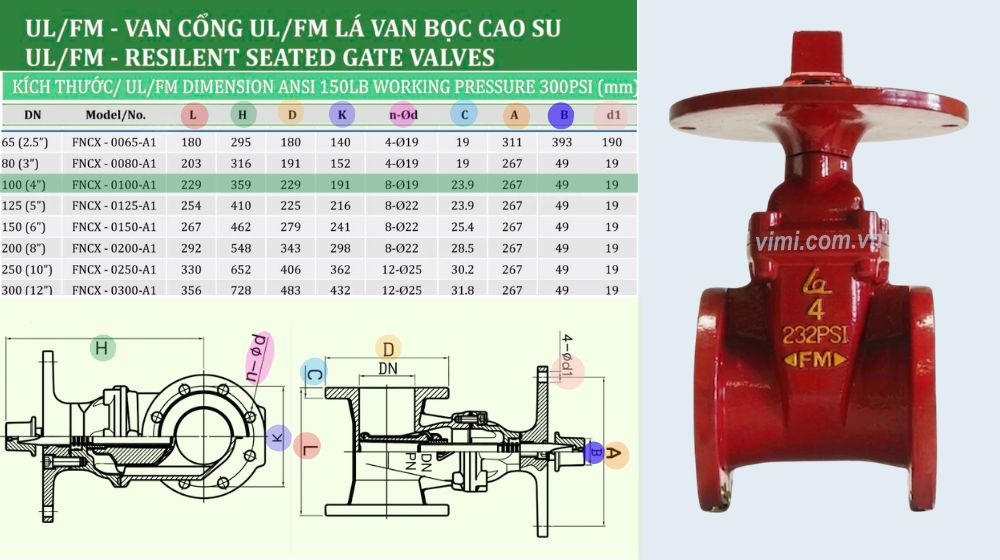

4. Kích thước lắp đặt của Shinyi FNCX-0100-A1

Việc kiểm tra kích thước lắp đặt trước khi thi công sẽ giúp Shinyi FNCX-0100-A1 kết nối chính xác với hệ thống đường ống, đồng thời hạn chế việc điều chỉnh hoặc thay thế phụ kiện trong quá trình lắp đặt. Các kích thước cơ bản của phiên bản FNCX-0100 150psi gồm:

• Kích thước danh nghĩa: DN100 ~ 4 inch >> Hiểu thêm DN100 là phi bao nhiêu
• Chiều dài thân van (L): 229 mm
• Chiều cao tổng thể (H): 359 mm
• Đường kính mặt bích (D): 229 mm
• Khoảng cách tâm lỗ bulông (K): 191 mm
• Số lượng và đường kính lỗ bulông: 8 lỗ Ø19 mm
• Độ dày mặt bích (C): 23,9 mm
• Kích thước phần nắp chụp: A = 267 mm, B = 49 mm, d1 = 19 mm

5. Lưu ý khi lắp đặt FNCX-0100 150psi

Để FNCX-0100 150psi vận hành ổn định và phát huy tối đa hiệu quả trong hệ thống PCCC, quá trình lắp đặt cần tuân thủ đúng yêu cầu kỹ thuật của nhà sản xuất. Một số lưu ý quan trọng của van cổng mặt bích mã FNCX-0100-A1 gồm:

• Kiểm tra đúng phiên bản áp lực trước khi lắp đặt để tránh nhầm lẫn giữa FNCX-0100 150psi và FNCX-0100 232psi
• Đối chiếu kích thước mặt bích và đường ống nhằm đảm bảo khả năng kết nối đồng bộ
• Làm sạch đường ống trước khi lắp van để hạn chế cặn bẩn làm ảnh hưởng đến khả năng làm kín của lá van
• Siết bulông theo đúng trình tự và lực siết phù hợp, giúp mặt bích phân bố lực đều và hạn chế rò rỉ
• Kiểm tra khả năng đóng mở sau khi lắp đặt, đảm bảo van hoạt động nhẹ nhàng trước khi đưa hệ thống vào vận hành
• Lưu trữ đầy đủ catalogue, CO, CQ và chứng nhận UL FM để phục vụ công tác nghiệm thu và bảo trì về sa
