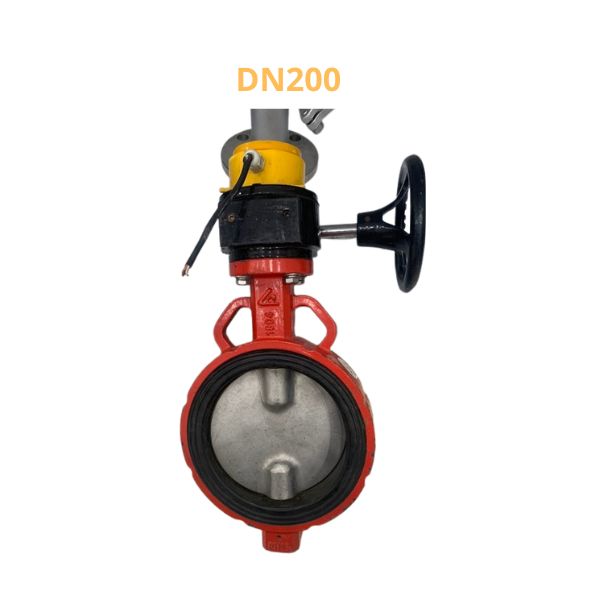

Shinyi WBSS DN200

Trước khi đưa Shinyi WBSS-0200 vào hệ thống phòng cháy chữa cháy, việc kiểm tra các thông số kỹ thuật và điều kiện lắp đặt là bước không nên bỏ qua. Hãy cùng tìm hiểu 6 tiêu chí cần kiểm tra trước khi lắp đặt WBSS-0200, giúp lựa chọn đúng sản phẩm và đảm bảo hệ thống hoạt động an toàn, hiệu quả

1. Khi nào nên lựa chọn Shinyi WBSS DN200

Đối với các tuyến ống yêu cầu giám sát trạng thái đóng mở, Shinyi WBSS DN200 là một trong những giải pháp được nhiều đơn vị thi công lựa chọn. Model Shinyi WBSS DN200 phù hợp trong các trường hợp:

• Đường ống chính của hệ thống PCCC có kích thước DN200
• Công trình yêu cầu truyền tín hiệu trạng thái van về phòng điều khiển
• Hệ thống cần đồng bộ với các thiết bị thuộc dòng van bướm tín hiệu điện Shinyi
• Muốn sử dụng van bướm wafer để tiết kiệm không gian lắp đặt
• Cần thiết bị có khả năng vận hành ổn định trong môi trường nước chữa cháy

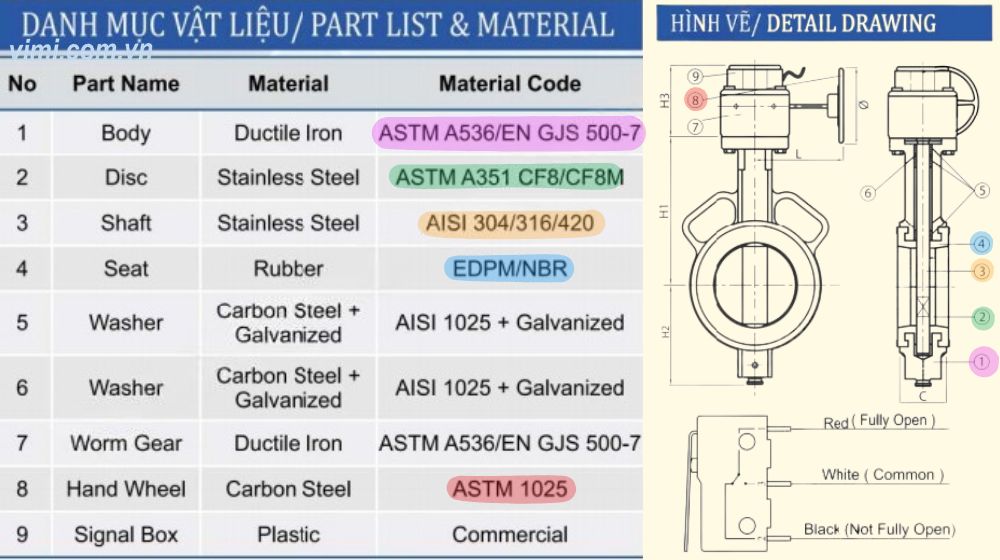

2. Vật liệu sản xuất của WBSS-0200

Độ bền của một van bướm tín hiệu không chỉ phụ thuộc vào thiết kế mà còn được quyết định bởi chất lượng vật liệu chế tạo. Với WBSS-0200, Shinyi lựa chọn các vật liệu có khả năng chịu áp lực và chống ăn mòn tốt để đáp ứng điều kiện làm việc liên tục trong hệ thống PCCC

Các bộ phận chính của WBSS-0200 là:

• Thân van bằng gang cầu ASTM A536 / EN GJS500-7, có độ bền cơ học cao
• Đĩa van bằng inox CF8 hoặc CF8M, hạn chế ăn mòn khi tiếp xúc với nước
• Trục van bằng inox AISI304, AISI316 hoặc AISI420, tăng khả năng chịu tải và chống mài mòn
• Gioăng làm kín từ cao su EPDM hoặc NBR, đảm bảo độ kín trong quá trình vận hành
• Hộp số bằng gang cầu giúp truyền lực ổn định
• Tay quay bằng thép carbon ASTM1025
• Bề mặt phủ sơn Epoxy Resin Powder màu đỏ với độ dày 250~300 μm nhằm tăng khả năng chống oxy hóa và bảo vệ thân van

3. Tiêu chuẩn cần kiểm tra trước khi lắp Shinyi WBSS DN200

Không ít trường hợp van không thể lắp đặt do không tương thích với tiêu chuẩn đường ống hiện có. Vì vậy, trước khi đưa Shinyi WBSS DN200 vào công trình, người dùng nên kiểm tra đầy đủ các thông số kỹ thuật liên quan. Các tiêu chuẩn quan trọng cần đối chiếu gồm:

• Kiểu kết nối Wafer của van bướm
• Tiêu chuẩn thiết kế BS 5155 và API 609
• Chiều dài lắp đặt theo BS EN 558-1 Series 20 và ISO 5752 Series 20
• Chuẩn lắp bộ truyền động ISO 5211
• Tiêu chuẩn mặt bích:
  • DIN 2632
  • DIN 2633
  • BS 4504
  • JIS B2220
  • ANSI Class 150LB
• Áp suất làm việc PN10 hoặc PN16

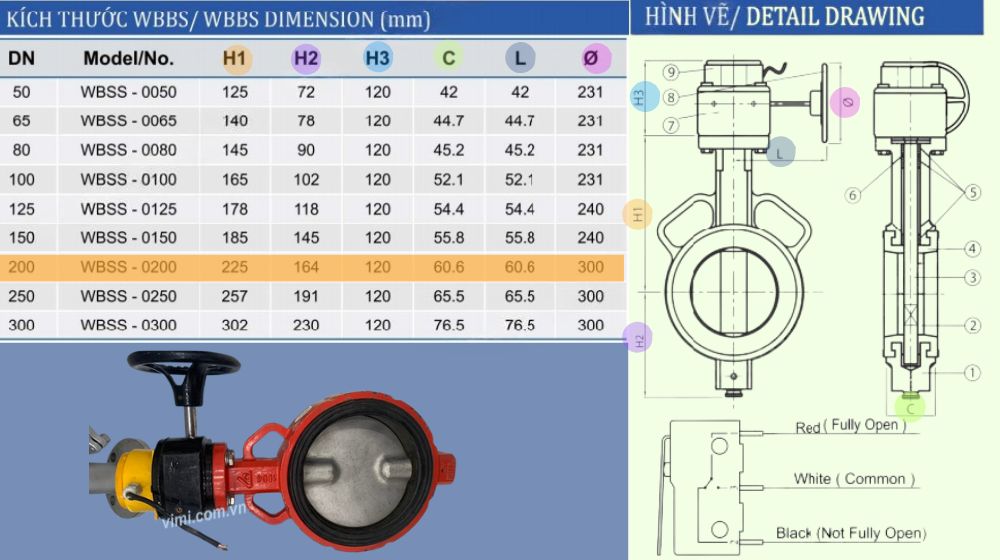

4. Thông số kích thước lắp đặt của Shinyi WBSS DN200

Ngoài việc lựa chọn đúng đường kính danh nghĩa, người sử dụng cũng cần quan tâm đến các thông số kích thước để bố trí không gian lắp đặt và bảo trì hợp lý. Theo catalogue của Shinyi, WBSS-0200 có các kích thước chính gồm:

• Đường kính danh nghĩa: DN200 >> Đọc thêm DN200 là phi bao nhiêu
• H1: 230 mm
• H2: 152 mm
• H3: 120 mm
• C: 60 mm
• L: 60 mm
• Đường kính tay quay: Ø300 mm

Khi lắp đặt WBSS-0200, người dùng nên lưu ý:

• Chừa đủ khoảng trống để thao tác tay quay dễ dàng
• Không để các thiết bị khác che khuất hộp tín hiệu
• Kiểm tra sự tương thích giữa kích thước mặt bích và thân van trước khi siết bu lông
• Đảm bảo van được lắp đúng chiều dòng chảy theo hướng dẫn của nhà sản xuất

5. Ưu điểm của hộp tín hiệu trên WBSS-0200

Điểm tạo nên sự khác biệt của Shinyi WBSS DN200 so với nhiều dòng van bướm Shinyi khác chính là hộp tín hiệu được tích hợp ngay trên cụm hộp số. Thiết kế này không làm thay đổi nguyên lý vận hành của van nhưng mang lại nhiều giá trị trong công tác quản lý hệ thống

Một số ưu điểm nổi bật của van bướm DN200 mã WBSS-0200 gồm:

• Giúp giám sát trạng thái đóng hoặc mở của van theo thời gian thực
• Hỗ trợ kết nối với tủ báo cháy và hệ thống quản lý tòa nhà (BMS)
• Giảm thời gian kiểm tra thủ công tại hiện trường, đặc biệt đối với các hệ thống có nhiều van
• Hạn chế nguy cơ hệ thống hoạt động khi van chưa mở hoàn toàn
• Góp phần nâng cao tính an toàn và độ tin cậy cho các tuyến water butterfly valve trong hệ thống PCCC
• Hỗ trợ công tác bảo trì, kiểm tra định kỳ nhanh chóng và thuận tiện hơn
