Việc lựa chọn đúng vị trí lắp đặt là yếu tố quan trọng giúp Shinyi WBSS-0065 phát huy tối đa hiệu quả trong hệ thống phòng cháy chữa cháy. Bài viết dưới đây sẽ giới thiệu 5 vị trí lắp đặt phổ biến giúp hoạt động ổn định và lâu dài

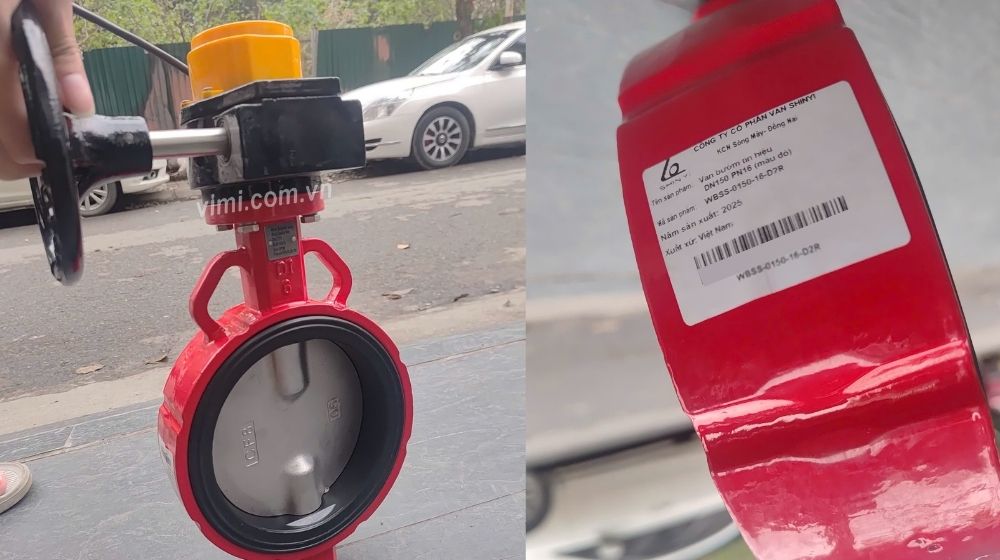

1. Van Shinyi WBSS DN65 là gì

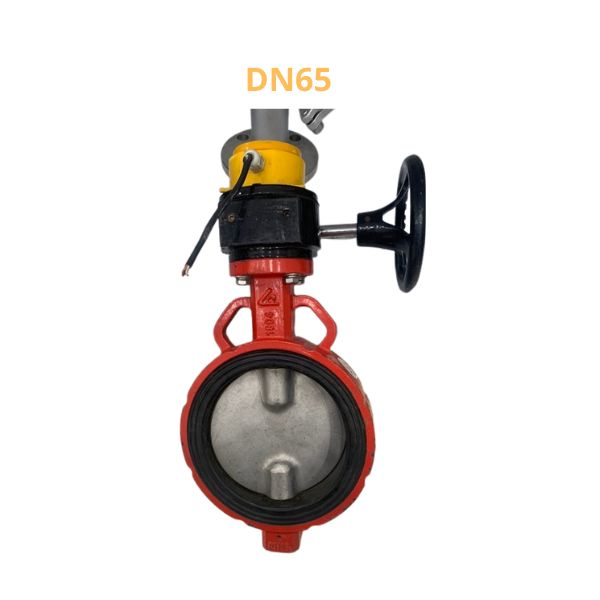

Shinyi WBSS DN65 là van bướm tín hiệu có kích thước danh nghĩa DN65, được thiết kế để điều khiển dòng nước trong hệ thống cấp nước và phòng cháy chữa cháy. Một số đặc điểm nổi bật của van Shinyi WBSS DN65 là:
- Là van bướm tín hiệu kích thước DN65: Được thiết kế cho các đường ống có đường kính danh nghĩa DN65, đáp ứng nhu cầu điều khiển dòng chảy trong hệ thống cấp nước và PCCC
- Tích hợp hộp tín hiệu giám sát: Điểm khác biệt của Shinyi WBSS DN65 là hộp tín hiệu được lắp trên thân van, giúp truyền tín hiệu trạng thái đóng hoặc mở về tủ điều khiển trung tâm
- Thiết kế kết nối van bướm wafer: Lắp giữa hai mặt bích nên tiết kiệm không gian, dễ thi công và phù hợp với nhiều tiêu chuẩn đường ống hiện nay
- Phù hợp với nhiều công trình: WBSS-0065 thường được ứng dụng trong các tòa nhà, nhà máy, trung tâm thương mại, kho hàng và nhiều hệ thống PCCC yêu cầu giám sát trạng thái van
2. Vai trò của van bướm tín hiệu WBSS-0065
Bên cạnh nhiệm vụ đóng hoặc mở dòng nước, WBSS-0065 còn góp phần nâng cao hiệu quả quản lý và giám sát hệ thống. Đây cũng là lý do dòng van này được ưu tiên sử dụng trong nhiều công trình phòng cháy chữa cháy hiện nay. Vai trò chính của van bướm Shinyi mã WBSS-0065 gồm:
- Điều tiết và cô lập dòng chảy: Van cho phép đóng hoặc mở đường ống khi cần kiểm tra, sửa chữa hoặc bảo trì từng khu vực mà không ảnh hưởng đến toàn bộ hệ thống
- Giám sát trạng thái vận hành: Hộp tín hiệu sẽ ghi nhận trạng thái của van và truyền thông tin về trung tâm điều khiển, giúp người vận hành nhanh chóng phát hiện khi van bị đóng hoặc mở ngoài kế hoạch
- Hỗ trợ công tác kiểm tra định kỳ: Việc theo dõi trạng thái van từ xa giúp giảm thời gian kiểm tra thủ công, đồng thời nâng cao hiệu quả quản lý hệ thống
- Tăng tính đồng bộ cho hệ thống PCCC: Khi kết hợp với các thiết bị như van cổng, công tắc dòng chảy, van một chiều và tủ báo cháy, WBSS-0065 góp phần tạo nên một hệ thống vận hành đồng bộ và ổn định

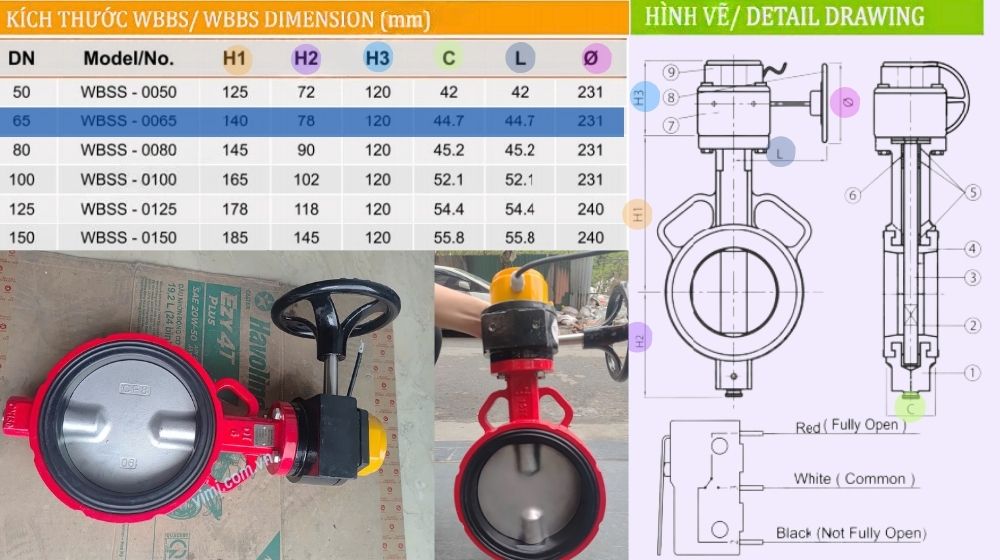

3. Kích thước lắp đặt của Shinyi WBSS DN65
Để Shinyi WBSS DN65 hoạt động ổn định và lắp đặt đúng kỹ thuật, người dùng cần đối chiếu kích thước của van với bản vẽ thiết kế và tiêu chuẩn đường ống. Dưới đây là các thông số lắp đặt cơ bản của model WBSS-0065:
- Kích thước danh nghĩa: DN65 >> Hiểu thêm DN65 là phi bao nhiêu
- Chiều cao tổng thể (H1): 140 mm
- Chiều cao thân van (H2): 78 mm
- Chiều cao hộp tín hiệu (H3): 120 mm
- Chiều dày thân van (C): 44.7 mm
- Chiều dài lắp đặt (L): 44.7 mm
- Đường kính vùng thao tác (Ø): 231 mm
4. Vị trí nên sử dụng WBSS-0065
Để Shinyi WBSS DN65 phát huy tối đa hiệu quả, việc lựa chọn đúng vị trí lắp đặt là yếu tố rất quan trọng. Dưới đây là những vị trí thường được các đơn vị thiết kế và nhà thầu ưu tiên sử dụng van bướm tín hiệu điện Shinyi mã WBSS-0065:
- Đường ống nhánh của hệ thống sprinkler: Đây là vị trí phổ biến để kiểm soát lưu lượng nước cấp đến từng khu vực, đồng thời giám sát trạng thái đóng/mở của van thông qua hộp tín hiệu
- Khu vực phân chia zone PCCC: Lắp đặt tại các điểm phân vùng giúp dễ dàng cô lập từng khu vực khi cần bảo trì hoặc kiểm tra mà không làm gián đoạn toàn bộ hệ thống
- Phòng kỹ thuật: Đây là vị trí thuận tiện cho việc vận hành, theo dõi và xử lý sự cố khi cần thiết. Đồng thời cũng giúp kỹ thuật viên dễ dàng tiếp cận trong quá trình bảo dưỡng
- Đường ống cấp nước theo từng tầng: Đối với các công trình nhiều tầng, WBSS-0065 thường được lắp trên các tuyến ống cấp nước của từng tầng để nâng cao khả năng quản lý và giám sát hệ thống
- Các tuyến ống cần theo dõi trạng thái vận hành: Những vị trí yêu cầu truyền tín hiệu về tủ điều khiển để quản lý từ xa cũng là nơi phù hợp để sử dụng Shinyi WBSS DN65
5. Sai lầm thường gặp khi bố trí WBSS-0065
Mặc dù việc lắp đặt Shinyi WBSS DN65 không quá phức tạp, nhưng chỉ một số sai sót nhỏ cũng có thể ảnh hưởng đến khả năng làm kín, tín hiệu giám sát và tuổi thọ của van. Dưới đây là những lỗi thường gặp cần tránh trong quá trình thi công van bướm DN65 mã WBSS-0065
- Lắp van sai chiều: Không tuân thủ đúng hướng dẫn của nhà sản xuất có thể khiến van hoạt động không ổn định hoặc tín hiệu truyền về trung tâm không chính xác
- Không chừa khoảng trống để thao tác: Nếu lắp quá sát tường hoặc các thiết bị khác, việc đóng mở tay gạt và bảo trì hộp tín hiệu sẽ gặp nhiều khó khăn
- Siết bulông không đồng đều: Lực siết không cân bằng có thể làm lệch thân van, ảnh hưởng đến khả năng làm kín và làm giảm tuổi thọ của gioăng
- Không kiểm tra tín hiệu sau khi lắp đặt: Sau khi hoàn thiện, cần thử đóng mở van và xác nhận tín hiệu đã được truyền chính xác về tủ điều khiển trước khi đưa hệ thống vào sử dụng
- Bỏ qua bảo trì định kỳ: Van cần được kiểm tra theo kế hoạch để phát hiện sớm các dấu hiệu hao mòn, giúp duy trì hiệu suất hoạt động và kéo dài tuổi thọ thiết bị
