Van bướm tín hiệu điện Shinyi

Van bướm tín hiệu điện Shinyi WBSS là giải pháp kiểm soát và giám sát trạng thái van hiệu quả trong các hệ thống PCCC hiện đại. Shinyi WBSS được đánh giá cao nhờ độ bền vượt trội, khả năng truyền tín hiệu chính xác và vận hành ổn định.

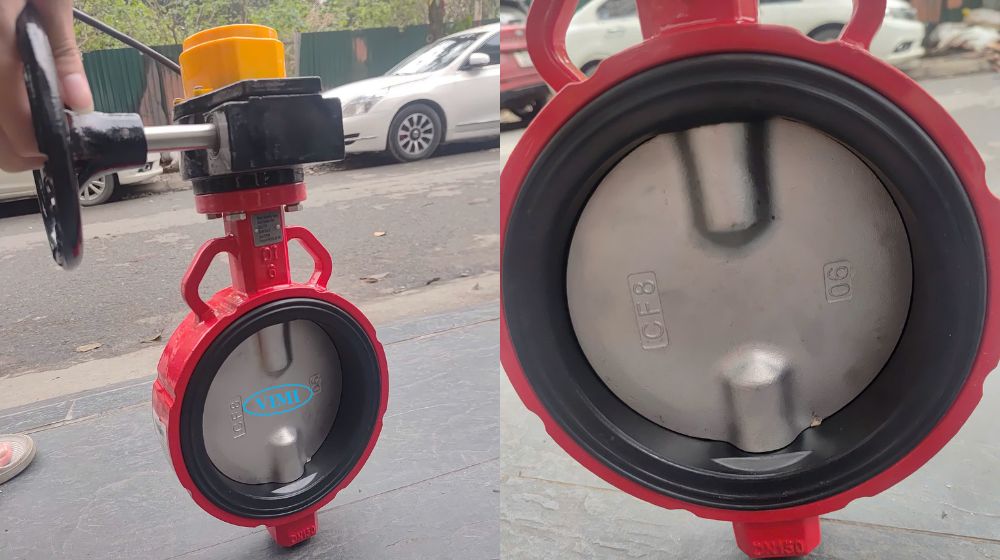

1. Thế nào là van bướm tín hiệu điện Shinyi

Van bướm tín hiệu điện Shinyi là dòng van bướm đặc biệt được tích hợp thêm hộp tín hiệu điện, cho phép giám sát trạng thái đóng/mở của van từ xa về phòng điều khiển. Đây là giải pháp lý tưởng cho các hệ thống PCCC và phòng cháy chữa cháy hiện đại, còn được biết đến với tên model Shinyi WBSS

Các đặc điểm nổi bật của van bướm tín hiệu điện Shinyi:

• Van bướm đế mềm (resilient seated), kiểu kẹp wafer, đồng trục
• Hộp tín hiệu bằng nhựa gắn kèm, truyền tín hiệu đóng/mở về trung tâm điều khiển
• Chuyên dùng cho hệ thống PCCC (Fire Fighting Systems)
• Tiêu chuẩn thiết kế: BS 5155 và API 609
• Nhiệt độ làm việc: -10°C ~ 80°C

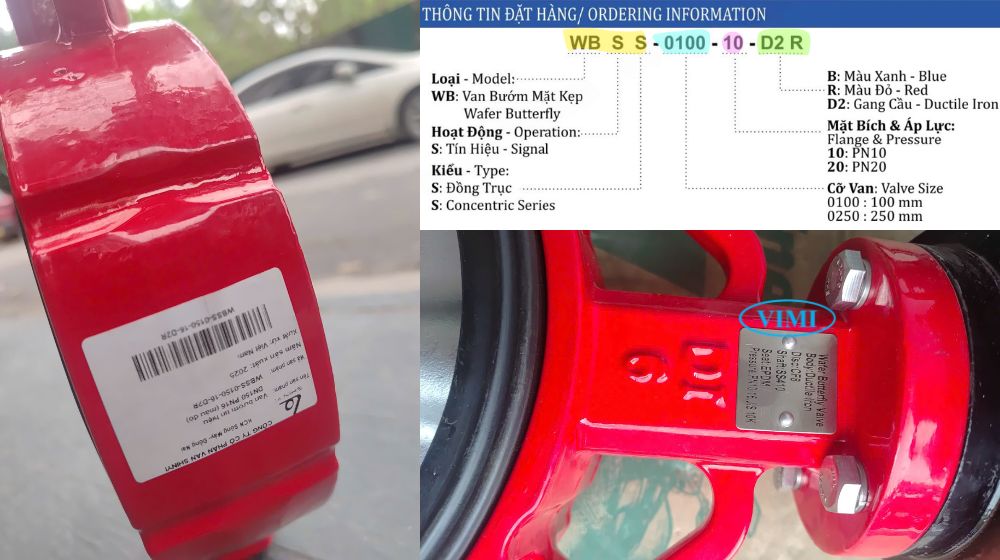

2. Đọc mã van bướm tín hiệu điện Shinyi

Van bướm tín hiệu điện Shinyi được mã hóa theo một quy tắc rõ ràng, giúp người dùng dễ dàng xác định đầy đủ thông số sản phẩm chỉ từ mã đặt hàng. Ví dụ mã WBSS – 0100 – 10 – D2R được đọc như sau:

• WB: Van bướm kẹp hay wafer butterfly valve
• S (Signal): Van có tích hợp tín hiệu điện
• S (thứ hai): Kiểu đồng trục
• 0100: Kích thước đường kính danh nghĩa (0100 = DN100)
• 10: Tiêu chuẩn mặt bích và áp lực làm việc PN10, tương tự 20 là PN20
• D2: Thân van làm từ gang cầu (Ductile Iron)
• R: Red: Màu sơn đỏ, thay bằng B nếu chọn màu xanh

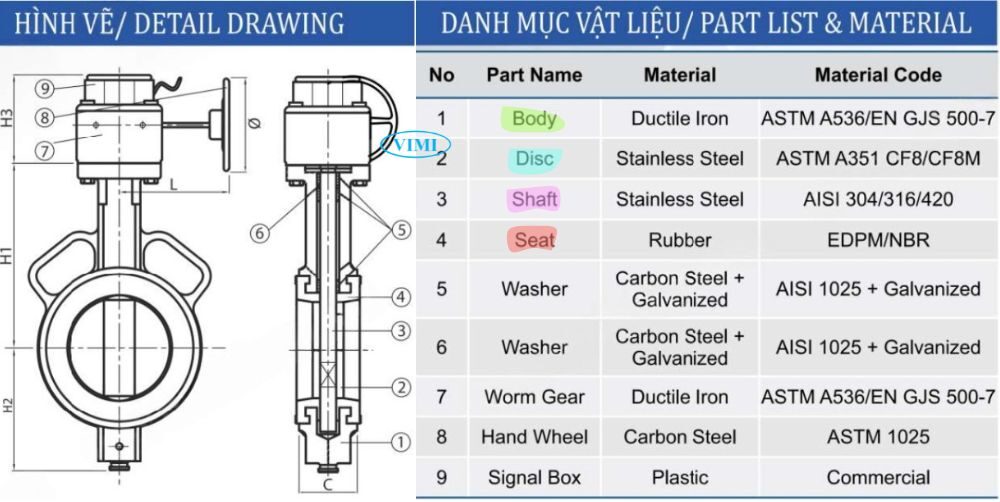

3. Shinyi WBSS được làm từ vật liệu gì

Van bướm tín hiệu điện Shinyi được chế tạo từ các vật liệu công nghiệp chất lượng cao, đảm bảo độ bền và khả năng chịu môi trường khắc nghiệt. Cụ thể từng bộ phận:

• Thân van: Gang cầu mác ASTM A536/EN GJS 500-7
• Đĩa van + trục van: Thép không gỉ ASTM A351 CF8/CF8M
• Đế van: Cao su EPDM / NBR
• Vòng đệm : Thép carbon + mạ kẽm + AISI 1025 Galvanized
• Tay quay: Thép carbon mác ASTM 1025
• Hộp tín hiệu: Nhựa thương mại (Plastic + Commercial)

Ngoài ra, Shinyi WBSS còn được phủ sơn epoxy resin powder màu đỏ (hoặc xanh theo yêu cầu), độ dày 250 ~ 300μm, đạt tiêu chuẩn JIS K 5551:2002 / TCVN 9014:2011

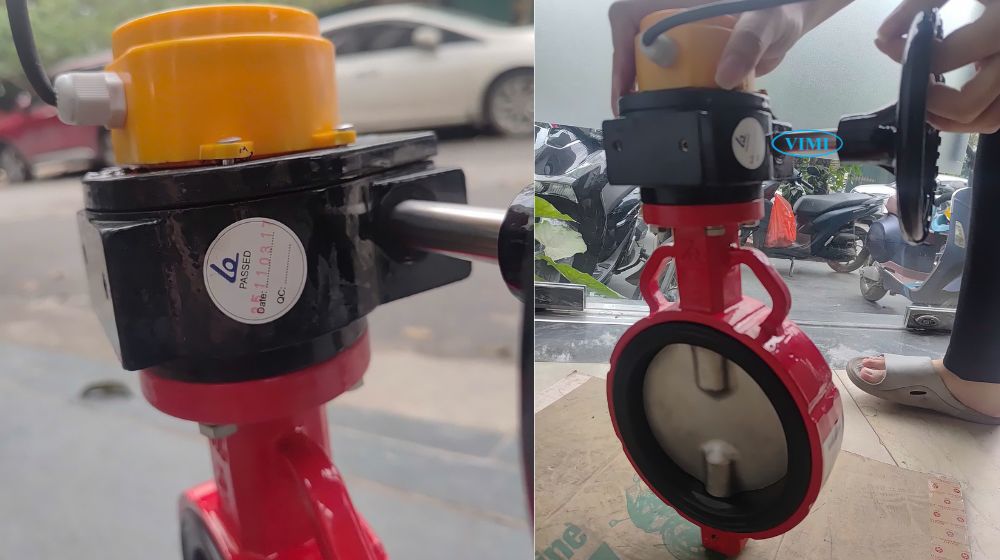

4. Kết nối và kích thước của Shinyi WBSS

Van bướm tín hiệu điện Shinyi WBSS được nhà sản xuất van Shinyi thiết kế với dải kích thước rộng, phù hợp với nhiều quy mô hệ thống đường ống khác nhau. Thông tin kết nối chi tiết như sau:

• Kiểu kẹp Wafer, kết nối truyền động theo ISO 5211
• Khoảng cách 2 mặt bích theo BS EN 558-1 Table 1 Series 20 / ISO 5752 Table 1 Series 20
• Tiêu chuẩn mặt bích & áp suất:
  • BS 4504 / DIN 2632 / DIN 2633 → PN10, PN16
  • JIS B2220 → 5K, 10K, 16K
  • ASME B16.42 → 150LB

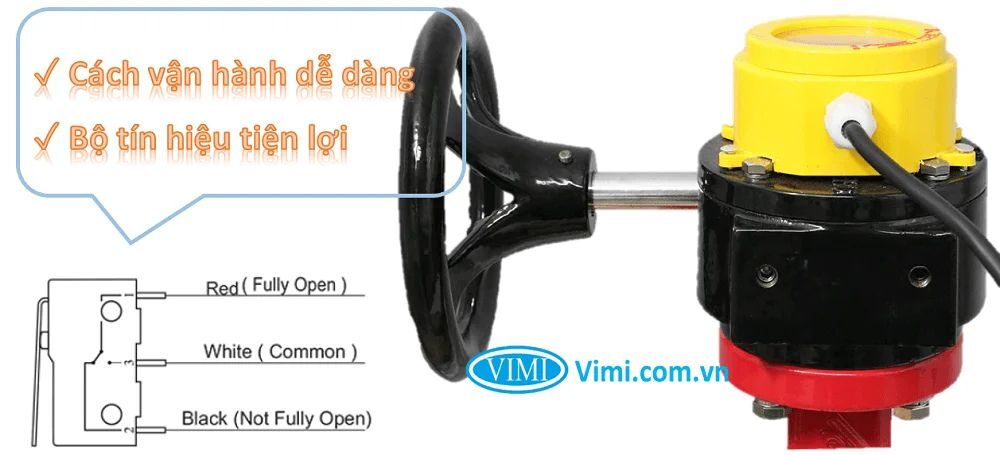

5. Bộ tín hiệu của van bướm tín hiệu điện Shinyi

Điểm khác biệt cốt lõi của van bướm tín hiệu điện Shinyi so với van bướm Shinyi thông thường chính là hộp tín hiệu điện tích hợp sẵn. Bộ tín hiệu này hoạt động theo nguyên lý:

• Vật liệu hộp tín hiệu: Nhựa (Plastic – Commercial), gọn nhẹ, chịu môi trường tốt
• Chức năng: Truyền tín hiệu trạng thái đóng/mở của van về phòng điều khiển theo thời gian thực
• 3 dây tín hiệu đầu ra:
  • Đen – Not Fully Open (van chưa mở hoàn toàn)
  • Trắng – Common (dây chung)
  • Đỏ – Fully Open (van đang mở hoàn toàn)
• Ứng dụng thực tế: Giúp người vận hành giám sát hệ thống từ xa, đặc biệt quan trọng trong hệ thống PCCC để đảm bảo van luôn ở đúng trạng thái yêu cầu

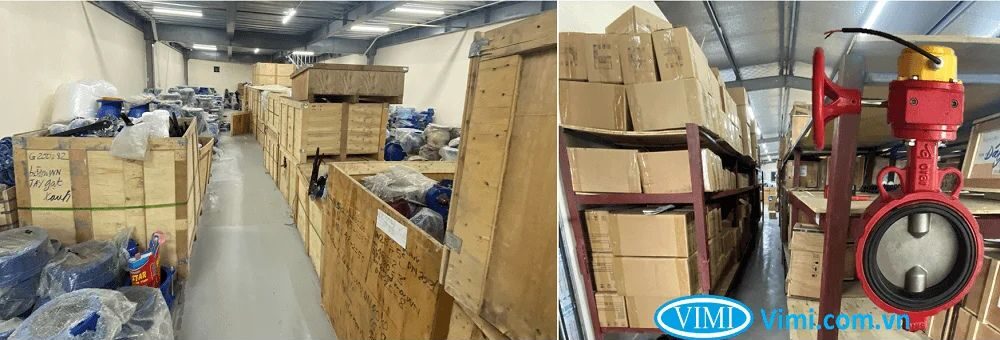

6. Kho van bướm tín hiệu điện Shinyi

Van bướm tín hiệu điện Shinyi được phân phối chính hãng tại Việt Nam bởi đại lý chúng tôi. Hàng hóa được duy trì sẵn kho với đầy đủ các size phổ biến, đáp ứng nhanh nhu cầu thi công và thay thế. Bên cạnh đó, khi liên hệ với chúng tôi, người mua hàng sẽ được tư vấn đầy đủ và chỉ tiết, đồng thời nhận được các ưu đãi cũng như báo giá tốt nhất
