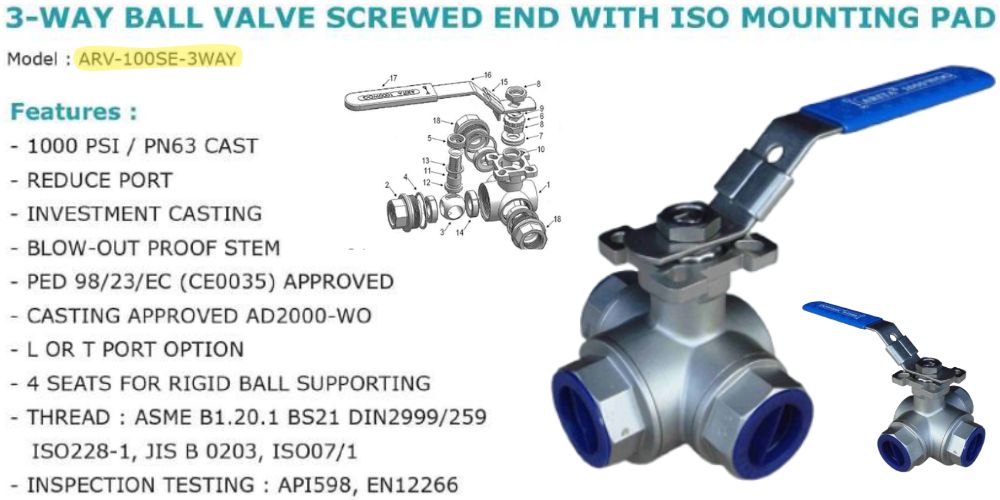

ARV-100SE-3WAY là một model thuộc dòng van bi Arita. Van được chế tạo đặc biệt có 3 cửa cho phép điều chỉnh dòng chảy theo nhiều hướng khác nhau.
1. Thông số kỹ thuật
- Thương hiệu: van Arita
- Model: ARV-100SE-3WAY
- Vật liệu thân: Inox 316 (CF8M)
- Kích thước: DN8-DN50
- Tùy chọn: L hoặc T
- Kiểu kết nối: Nối ren
- Tiêu chuẩn: ASME B1.20.1/ BS21 DIN2999
- Áp suất làm việc: 1000PSI / PN63

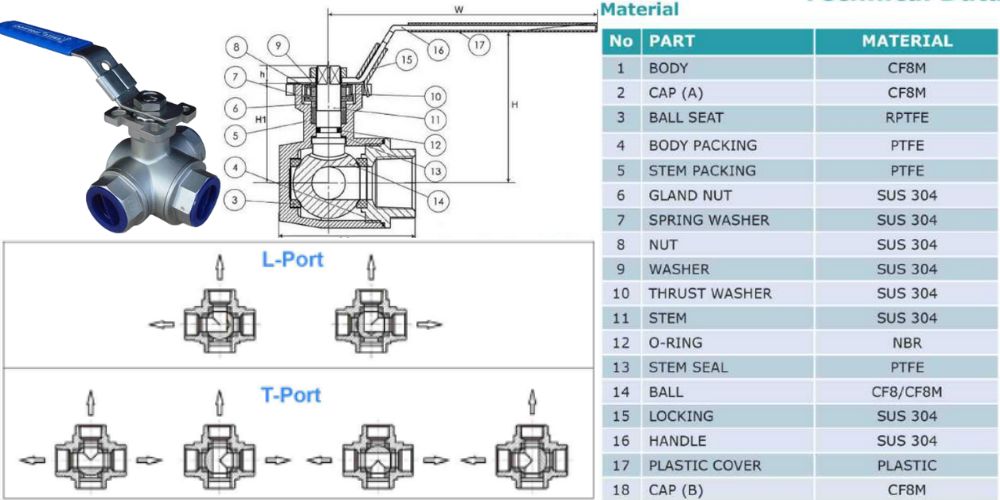

2. Cấu tạo và vật liệu của van
Arita ARV-100SE-3WAY có thân được làm từ inox 316 kết hợp với các bộ phận làm từ nhựa PTFE và inox 304.
Dưới đây là bảng chi tiết cấu tạo và vật liệu của van này:
No | Part – Bộ phận | Material – Vật liệu |
1 | Body – Thân | CF8M |
2 | Cap (A) | CF8M |
3 | Ball Seat | RPTFE |
4 | Body Packing | PTFE |
5 | Stem Packing | PTFE |
6 | Gland Nut | SUS 304 |
7 | Spring Washer | SUS 304 |
8 | Nut | SUS 304 |
9 | Washer | SUS 304 |
10 | Thrust Washer | SUS 304 |
11 | Stem | SUS 304 |
12 | O-ring | NBR |
13 | Stem Seal | PTFE |
14 | Ball – Bi van | CF8/ CF8M |
15 | Locking | SUS 304 |
16 | Handle – Tay cầm | SUS 304 |
17 | Plastic Cover | Plastic |
18 | Cap (B) | CF8M |

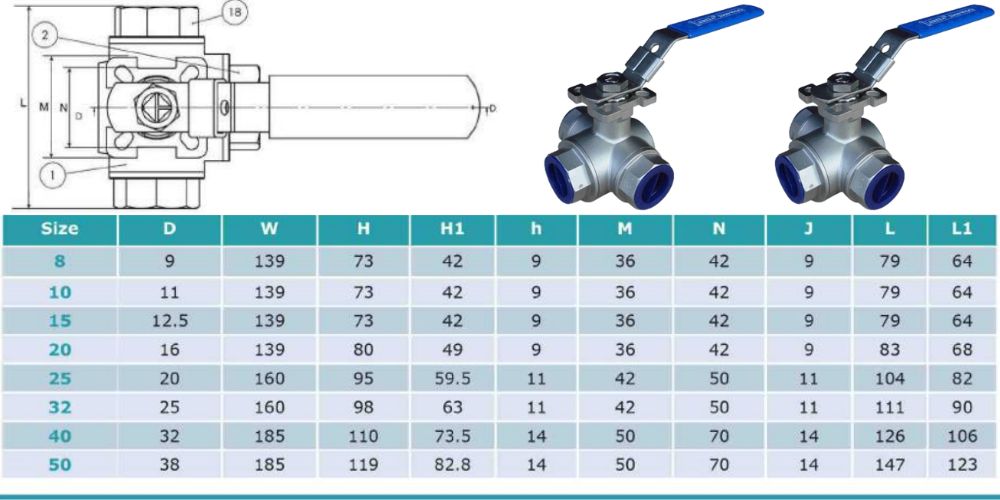

3. Bảng kích thước của van
Model Arita ARV-100SE-3WAY được sản xuất theo kiểu nối ren và có đa dạng kích cỡ.
Cụ thể, van có kích cỡ từ DN8 ~ DN50:
SIZE | D | W | H | H1 | h | M | N | J | L |
DN8 | 9 | 139 | 73 | 73 | 9 | 36 | 42 | 9 | 79 |
DN10 | 11 | 139 | 73 | 73 | 9 | 36 | 42 | 9 | 79 |
DN15 | 12.5 | 139 | 73 | 73 | 9 | 36 | 42 | 9 | 79 |
DN20 | 16 | 139 | 80 | 80 | 9 | 36 | 42 | 9 | 83 |
DN25 | 20 | 160 | 95 | 95 | 11 | 42 | 50 | 11 | 104 |
DN32 | 25 | 160 | 98 | 98 | 11 | 42 | 50 | 11 | 111 |
DN40 | 32 | 185 | 110 | 110 | 14 | 50 | 70 | 14 | 126 |
DN50 | 38 | 185 | 119 | 119 | 14 | 50 | 70 | 14 | 147 |
4. Mua Arita ARV-100SE-3WAY ở đâu
Hiện nay trên thị trường, người dùng có thể tìm mua model này bằng các phương thức dưới đây:
- Đặt hàng của hãng tại Malaysia hoặc Trung Quốc
- Tại các chợ ngũ kim
- Liên hệ với các đại lý phân phối chính thức ở tại Việt Nam như chúng tôi.
Tại công ty chúng tôi, đội ngũ sales engineer giàu kinh nghiệm luôn sẵn sàng tư vấn và đưa ra giải pháp tối ưu cho khách hàng
