ISO 4427 – Tiêu chuẩn toàn cầu về ống nhựa HDPE cấp nước

ISO 4427 là nền tảng không thể thiếu để đảm bảo chất lượng và độ tin cậy của hệ thống cấp nước bằng PolyEthylene (nhựa PE). Từ phiên bản iso 4427 1996 ban đầu đến iso 4427 2019 hiện hành, tiêu chuẩn liên tục phát triển để đáp ứng yêu cầu ngày càng cao của ngành công nghiệp toàn cầu.

1. Tổng quan về ISO 4427 và lịch sử phát triển

ISO 4427 là bộ tiêu chuẩn ISO – tiêu chuẩn quốc tế quy định yêu cầu kỹ thuật cho hệ thống ống nhựa polyethylene dùng trong cấp nước, thoát nước và xử lý nước thải dưới áp lực. Tiêu chuẩn được phát hành lần đầu năm 1996, sau đó trải qua nhiều lần cập nhật quan trọng.

Phiên bản iso 4427 2007 đánh dấu bước ngoặt khi được tái cấu trúc thành hệ thống nhiều phần riêng biệt. Cụ thể, iso 4427 1 2007 thiết lập khung khái niệm tổng thể, trong khi các phần khác đi sâu vào chi tiết kỹ thuật cho từng loại sản phẩm. Phiên bản mới nhất iso 4427 2 2019 mang lại những cải tiến đáng kể về yêu cầu vật liệu, phương pháp thử nghiệm và tiêu chí chấp nhận.

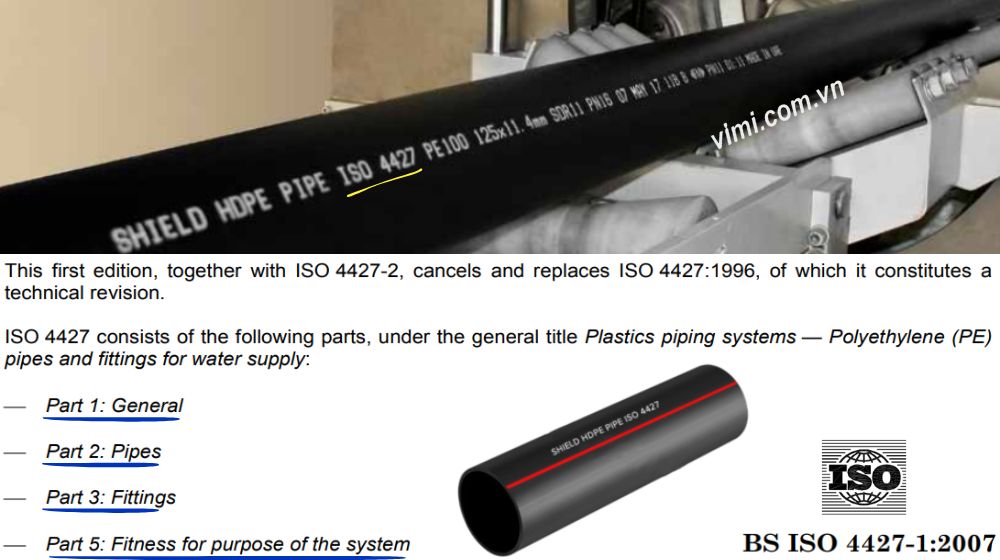

2. Cấu trúc của bộ tiêu chuẩn ISO 4427

Bộ tiêu chuẩn ống nhựa hdpe iso 4427 2007 được tổ chức thành năm phần riêng biệt nhưng bổ trợ lẫn nhau, tạo nên một hệ thống toàn diện từ nguyên liệu đến sản phẩm cuối cùng.

2.1 Phần 1: Quy định chung

Xác định thuật ngữ, ký hiệu và các nguyên tắc thiết kế cơ bản. Phần này quy định các loại vật liệu PE được chấp nhận (PE 40, PE 80, PE 100), phương pháp phân loại theo MRS (Minimum Required Strength), và các hệ số an toàn thiết kế.

2.2 Phần 2: Quy định về ống (iso 4427 2 2019)

Quy định chi tiết về kích thước, dung sai, tính chất cơ học và vật lý của ống PE. Các thông số như đường kính ngoài, độ lệch tròn, chiều dày thành ống đều được xác định rõ ràng theo từng loạt SDR (Standard Dimension Ratio). Bảng 2 trong iso 4427 2 2019 là công cụ thiết yếu để xác định chiều dày tối thiểu cho mỗi cấp áp lực.

2.3 Phần 3: Quy định về phụ kiện nối ống

Bao quát tất cả loại phụ kiện từ phụ kiện hàn điện (electrofusion fittings), phụ kiện hàn đầu (butt fusion fittings), đến phụ kiện cơ khí (mechanical fittings). Mỗi loại có yêu cầu kỹ thuật riêng về kích thước, độ bền thủy lực và khả năng chịu lực kéo.

2.4 Phần 5: Sự phù hợp mục đích của hệ thống

Quy định các thử nghiệm hiệu năng cho toàn bộ hệ thống lắp ráp, bao gồm thử nghiệm độ bền thủy lực dài hạn, khả năng chống nứt do ứng suất chậm, và độ kín khít của mối nối.

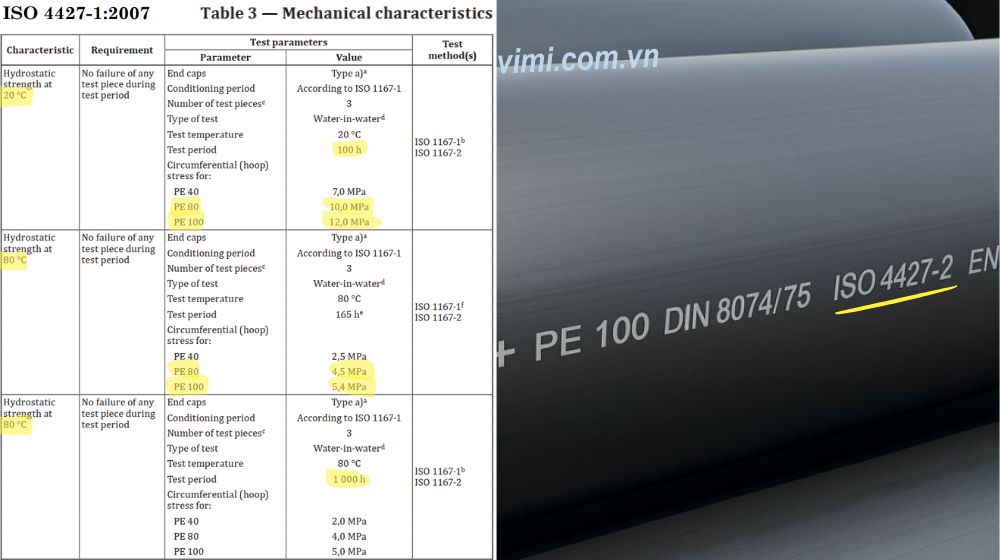

3. Yêu cầu kỹ thuật quan trọng trong ISO 4427

Các yêu cầu về vật liệu trong iso 4427 2019 đặt nền móng cho chất lượng sản phẩm. Compound PE phải được sản xuất từ nguyên liệu gốc hoặc vật liệu tái chế nội bộ từ cùng một loại compound. Việc sử dụng vật liệu tái chế từ nguồn bên ngoài bị cấm nghiêm ngặt.

Đặc tính cơ học được đánh giá qua ba thử nghiệm thủy lực:

• Thử nghiệm ở 20°C trong 100 giờ với ứng suất vòng 10 MPa (PE 80) hoặc 12,4 MPa (PE 100)
• Thử nghiệm ở 80°C trong 165 giờ với ứng suất 4,5 MPa (PE 80) hoặc 5,4 MPa (PE 100)
• Thử nghiệm kéo dài ở 80°C trong 1000 giờ với ứng suất giảm.

Tính chất vật lý đòi hỏi độ giãn dài khi đứt tối thiểu 350%, thời gian cảm ứng oxy hóa (OIT) tối thiểu 20 phút ở 200°C, và độ co ngót dọc không vượt quá 3%. Những thông số này đảm bảo ống có khả năng chịu biến dạng và chống lão hóa nhiệt tốt.

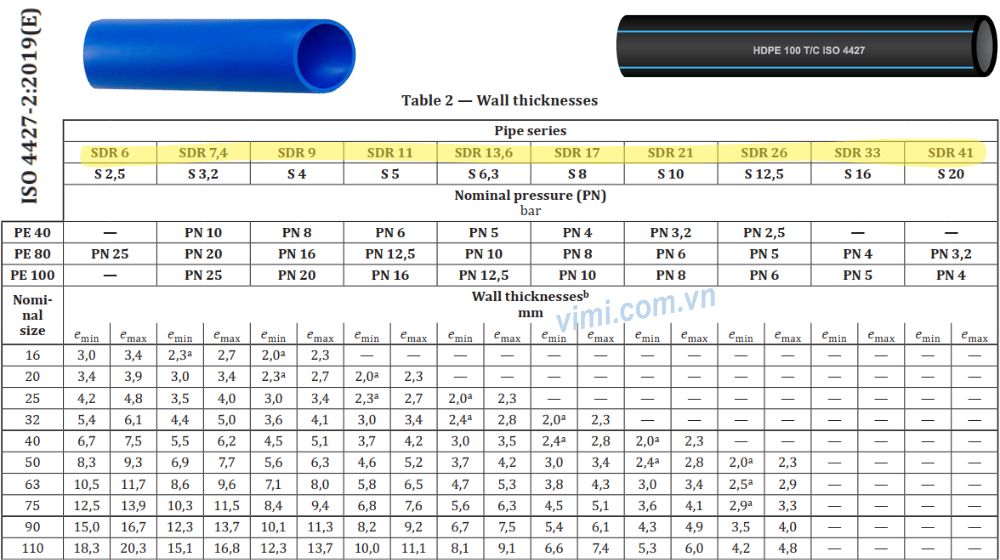

4. Hệ thống phân loại áp lực và SDR

Một trong những khái niệm cốt lõi trong tiêu chuẩn ống nhựa hdpe iso 4427 2007 là mối quan hệ giữa áp suất danh định (PN), hệ số kích thước tiêu chuẩn (SDR), và hệ số thiết kế (C). Công thức cơ bản là: PN = (20 × MRS)/(C × (SDR – 1)).

• Ví dụ: Một ống PE 100 với SDR 11 có khả năng chịu áp lực danh định PN 16 bar (1,6 MPa).
• Chúng tôi khuyến nghị lựa chọn cấp áp lực cao hơn 20-30% so với áp lực vận hành tối đa dự kiến để có biên an toàn.

ISO 4427 quy định các loạt SDR tiêu chuẩn từ SDR 6 (ống dày nhất, PN cao nhất) đến SDR 41 (ống mỏng nhất, PN thấp nhất). Mỗi loạt SDR tương ứng với một hệ số S theo công thức SDR = 2S + 1, đảm bảo khả năng tương thích toàn cầu.

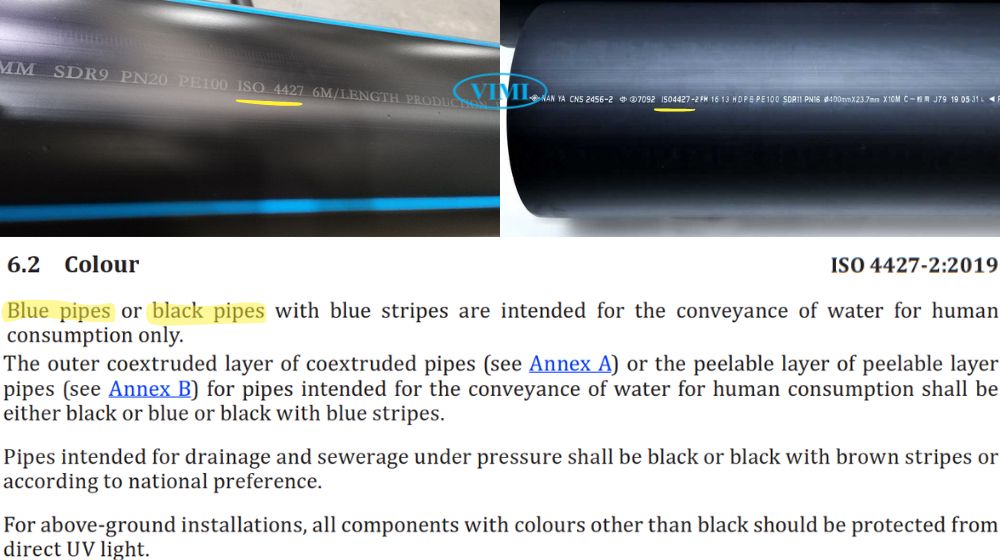

5. Yêu cầu về màu sắc và đánh dấu

Tiêu chuẩn iso 4427 2019 quy định rõ ràng về màu sắc để phân biệt công dụng.

• Ống màu xanh dương hoặc ống màu đen có sọc xanh dương được dành riêng cho cấp nước sinh hoạt.
• Đối với hệ thống thoát nước dưới áp lực, ống màu đen hoặc đen có sọc nâu được khuyến nghị.

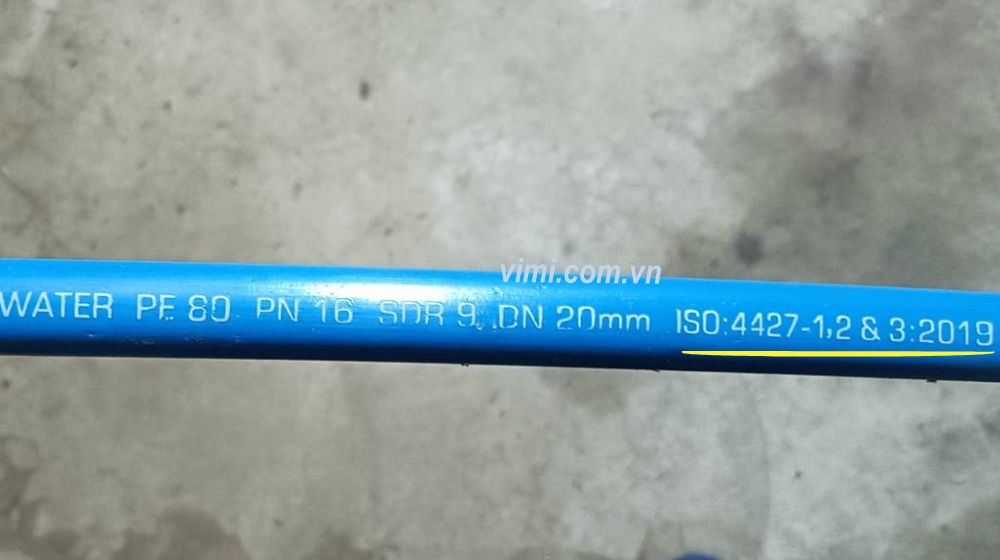

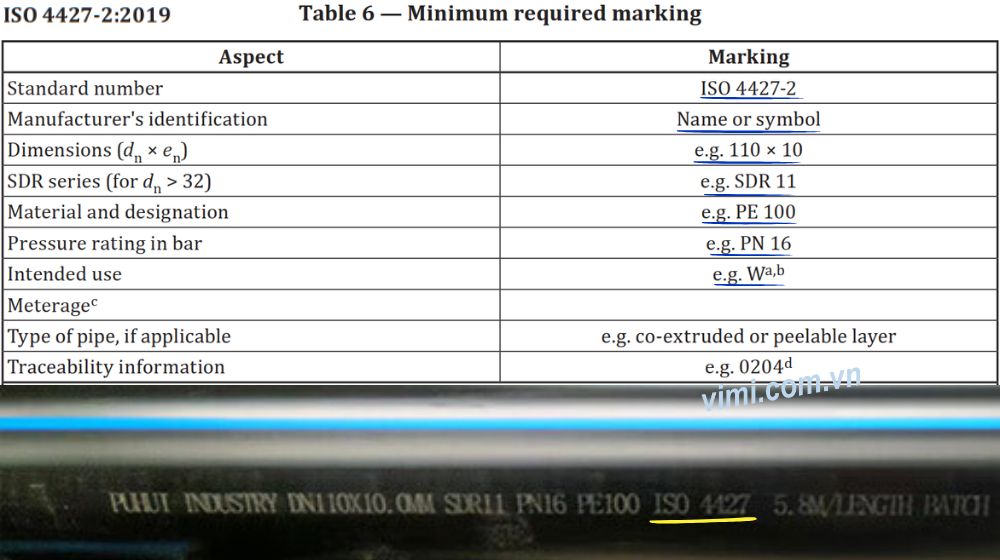

Yêu cầu đánh dấu trong iso 4427 2 2019 rất chi tiết. Mỗi đoạn ống phải được in rõ ràng:

• Số tiêu chuẩn (ISO 4427-2)
• Tên nhà sản xuất
• Kích thước (d_n × e_n)
• Loạt SDR,
• Loại vật liệu (PE 100)
• Cấp áp lực (PN 16)
• Mục đích sử dụng (W cho nước uống), và thông tin truy xuất nguồn gốc.
• Tần suất đánh dấu tối thiểu là một lần mỗi mét.

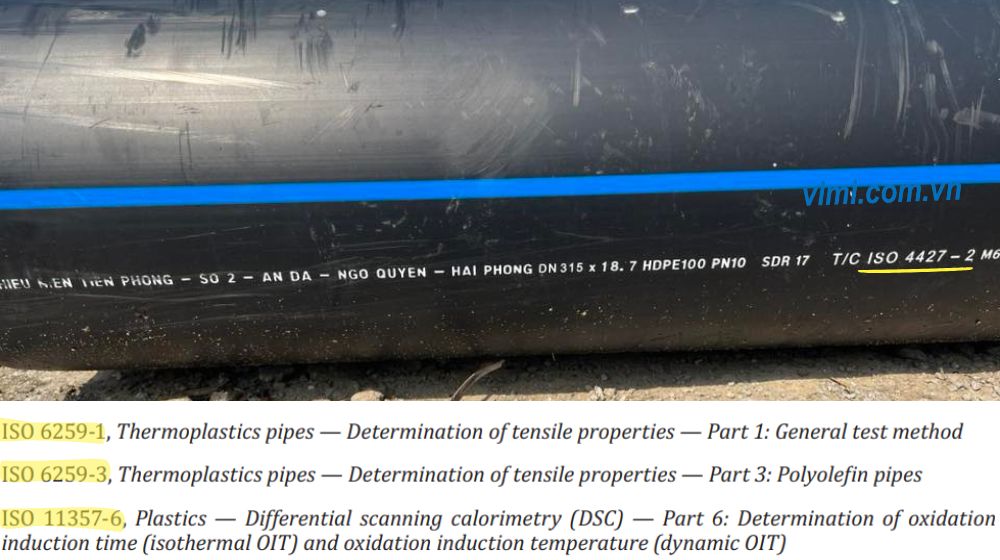

6. Phương pháp thử nghiệm và kiểm soát chất lượng

Bộ tiêu chuẩn ISO 4427 tham chiếu đến hàng chục tiêu chuẩn thử nghiệm khác, tạo nên hệ thống kiểm soát chất lượng toàn diện.

• ISO 1167 (Xác định khả năng chịu áp lực bên trong) là thử nghiệm cốt lõi đánh giá độ bền thủy lực. Mẫu ống được đậy nắp, làm đầy nước và chịu áp lực không đổi cho đến khi hỏng hoặc đạt thời gian yêu cầu.
• ISO 6259 (Xác định tính chất kéo) đo độ bền kéo, mô đun đàn hồi và độ giãn dài khi đứt. Yêu cầu tối thiểu 350% độ giãn dài đảm bảo khả năng chịu biến dạng tốt.
• ISO 11357-6 (Xác định thời gian cảm ứng oxy hóa – OIT) đánh giá khả năng chống oxy hóa của vật liệu, phản ánh hiệu quả của hệ thống chống oxy hóa.
• ISO 13953 (Xác định độ bền kéo của mối hàn đầu) đảm bảo mối hàn có độ bền tương đương hoặc cao hơn thân ống.

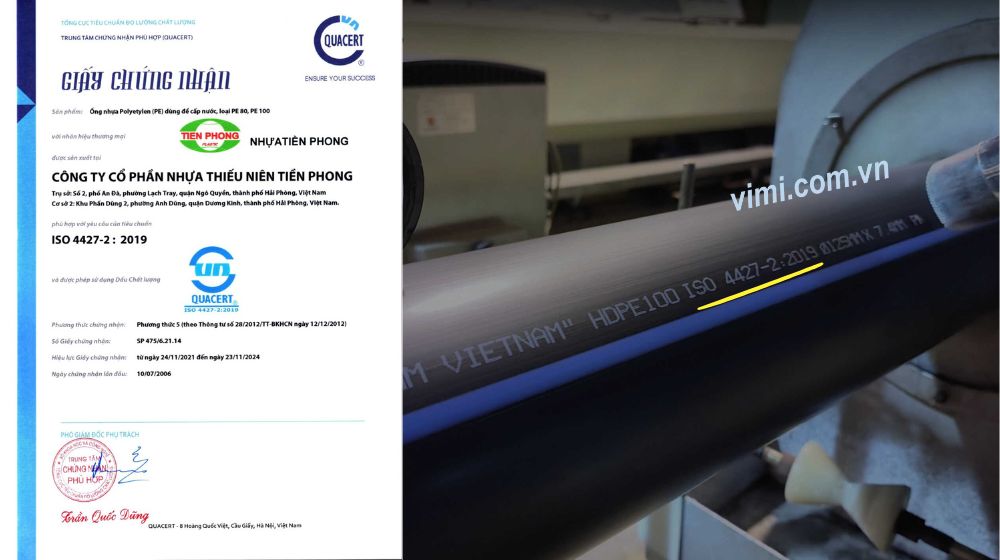

7. Lợi ích khi tuân thủ ISO 4427

Tuân thủ iso 4427 2007 và các phiên bản mới hơn mang lại lợi ích đa chiều cho tất cả bên liên quan.

• Đối với nhà sản xuất, tiêu chuẩn cung cấp khung tham chiếu rõ ràng cho kiểm soát chất lượng. Các doanh nghiệp tuân thủ iso 4427 1 2007 có thể tiếp cận thị trường toàn cầu dễ dàng hơn vì sản phẩm được công nhận rộng rãi.
• Đối với nhà thiết kế và kỹ sư, tiêu chuẩn ống nhựa hdpe iso 4427 2007 là công cụ thiết kế tin cậy. Các bảng kích thước chuẩn hóa đơn giản hóa quá trình tính toán thủy lực và cơ học.
• Đối với nhà thầu thi công, sản phẩm tuân thủ ISO 4427 đảm bảo khả năng tương thích giữa các thành phần từ nhà cung cấp khác nhau, giảm rủi ro kỹ thuật trong thi công.
• Đối với người sử dụng cuối, hệ thống tuân thủ iso 4427 2019 đảm bảo cung cấp nước an toàn, liên tục và ít sự cố. Tuổi thọ thiết kế 50 năm có nghĩa chi phí vận hành và bảo trì thấp trong suốt vòng đời dự án.

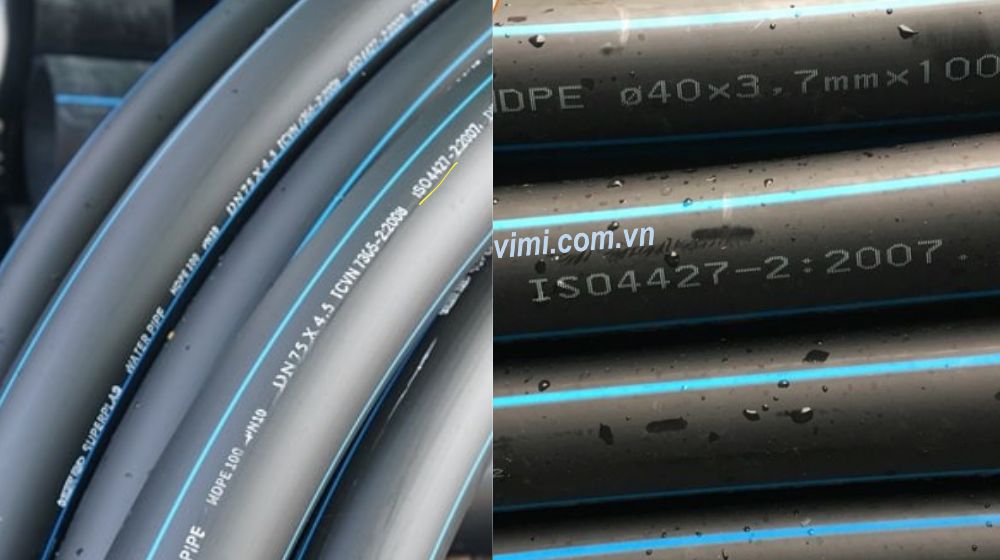

8. Khuyến nghị lựa chọn sản phẩm đúng tiêu chuẩn

Dựa trên kinh nghiệm thực tế, tôi khuyến nghị quy trình lựa chọn sản phẩm như sau:

• Bước 1: Xác minh chứng nhận – Yêu cầu nhà cung cấp cung cấp giấy chứng nhận tuân thủ ISO 4427 từ tổ chức độc lập uy tín. Kiểm tra phạm vi chứng nhận bao gồm tất cả các phần liên quan.
• Bước 2: Kiểm tra tài liệu kỹ thuật – Datasheet sản phẩm phải nêu rõ loại vật liệu (PE 80 hoặc PE 100), loạt SDR, cấp áp lực PN, và đường cong hồi quy thủy lực.
• Bước 3: Đánh giá hệ thống đảm bảo chất lượng – Nhà sản xuất uy tín duy trì hệ thống kiểm soát chất lượng toàn diện, bao gồm kiểm tra nguyên liệu đầu vào và thử nghiệm sản phẩm cuối.
• Bước 4: Xác nhận khả năng tương thích – Đối với dự án sử dụng sản phẩm từ nhiều nhà cung cấp, đảm bảo tất cả đều tuân thủ cùng phiên bản ISO 4427.
• Bước 5: Cân nhắc điều kiện ứng dụng – Cho ứng dụng cấp nước uống, chọn ống màu xanh dương với chứng nhận vệ sinh phù hợp tiêu chuẩn địa phương. Cho ứng dụng chôn ngầm, ưu tiên sản phẩm có khả năng chống tia UV tốt.

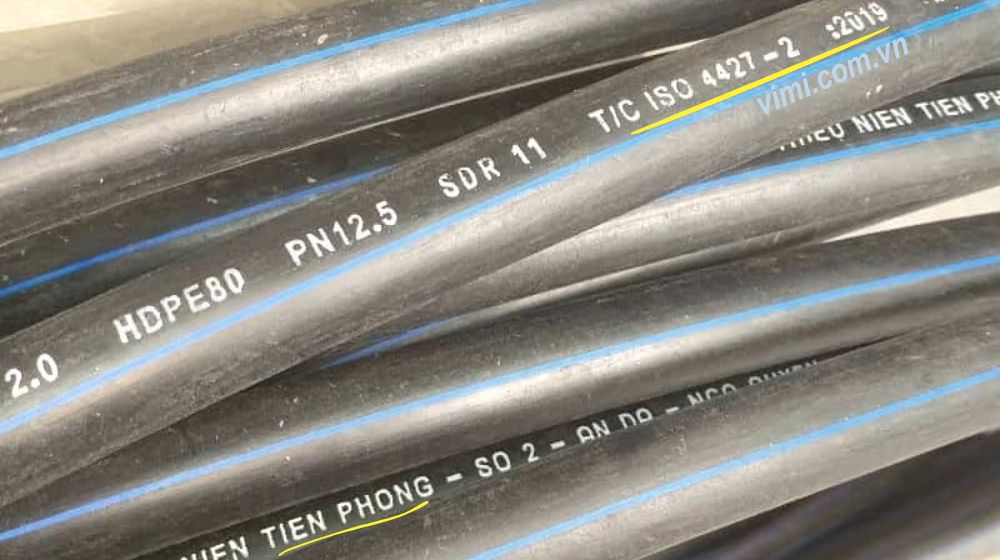

9. TOP 3 nhà sản xuất ống nhựa HDPE tại Việt Nam sử dụng ISO 4427

Với những lợi ích mà ISO 4427 mang lại là vô cùng to lớn, cho dù đầu tư ban đầu rất lớn. Chính vì vậy các nhà sản xuất ống nổi tiếng của Việt Nam đã tiên phong ứng dụng, tiêu biểu đáng kể đến là

• Ống nhựa HDPE Tiền Phong
• Ống nhựa HDPE Bình Minh
• Ống nhựa HDPE Dekko

10. Lời khuyên

ISO 4427 là nền tảng cho hệ sinh thái toàn cầu của công nghệ ống nhựa PE cấp nước. Từ iso 4427 1996 đến iso 4427 2019, tiêu chuẩn đã chứng minh khả năng phát triển linh hoạt để đáp ứng tiến bộ công nghệ và yêu cầu ngày càng cao.

Tuân thủ iso 4427 2007 và các phiên bản mới hơn mang lại lợi ích thiết thực cho mọi bên tham gia chuỗi giá trị. Chi phí ban đầu cho việc tuân thủ nhanh chóng được bù đắp bởi giảm thiểu sự cố, chi phí bảo trì thấp, và tuổi thọ dài của hệ thống.

Hãy chọn sản phẩm được chứng nhận tuân thủ iso 4427 2 2019. Đừng đánh đổi chất lượng vì giá thành thấp – một hệ thống kém chất lượng dẫn đến chi phí sửa chữa và nguy cơ sức khỏe cộng đồng cao gấp nhiều lần so với khoản tiết kiệm ban đầu. Tiêu chuẩn ống nhựa hdpe iso 4427 2007 và các bản cập nhật là công cụ đáng tin cậy để đảm bảo đầu tư mang lại giá trị lâu dài.
