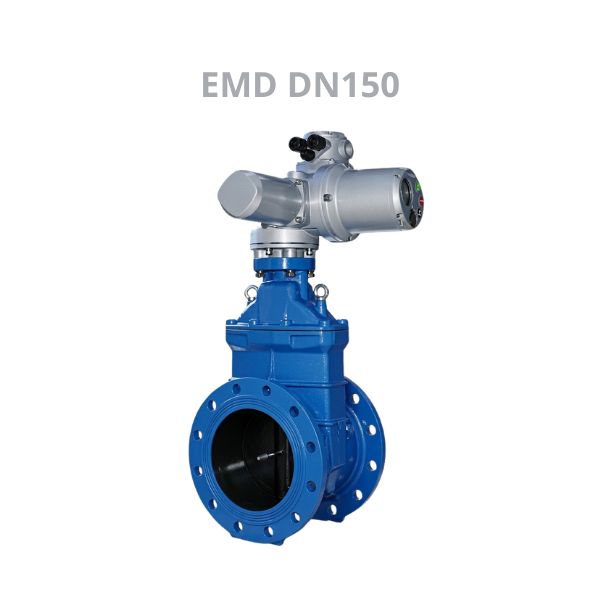

Shinyi EMD DN150

Van Shinyi EMD-0150 thuộc nhóm van điều khiển tự động được thiết kế với thân van gang cầu chắc chắn cùng bộ truyền động điện EMD15 đạt chuẩn IP68. Không chỉ hỗ trợ đóng mở từ xa, sản phẩm còn tương thích với nhiều hệ thống điều khiển công nghiệp hiện đại

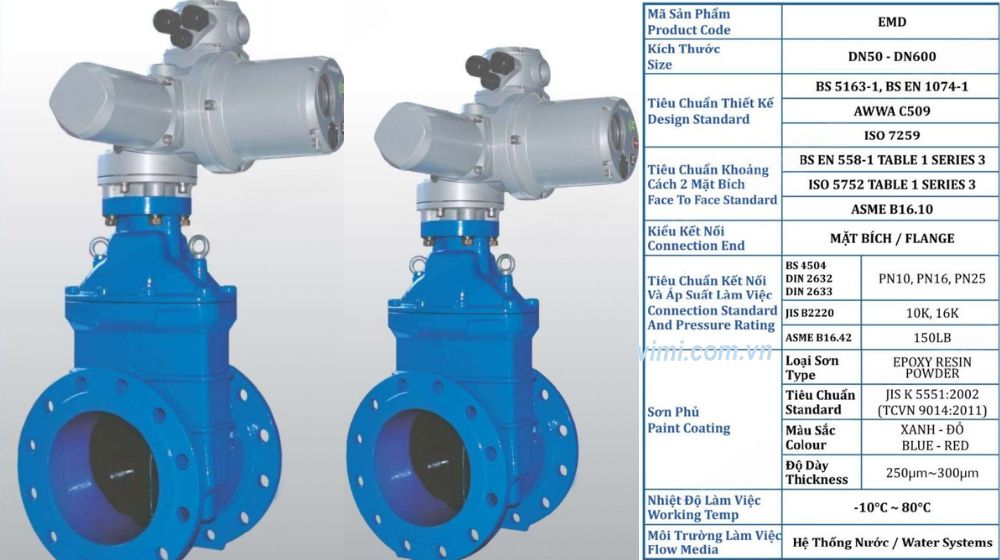

1. Van Shinyi EMD-0150 là van gì

Shinyi EMD-0150 là dòng van cổng động cơ điện Shinyi, được cấu tạo từ thân van cổng kết nối mặt bích kết hợp với bộ truyền động điện EMD15 lắp phía trên. Van cho phép đóng mở tự động thay thế phương pháp vận hành bằng tay truyền thống, giúp nâng cao hiệu quả quản lý và vận hành hệ thống đường ống

Một số đặc điểm nổi bật của Shinyi EMD DN150 gồm:

• Kích thước danh nghĩa DN150
• Sử dụng bộ truyền động điện EMD15 đạt cấp bảo vệ IP68
• Kết nối dạng van cổng mặt bích
• Thân van chế tạo từ gang cầu có độ bền cơ học cao
• Hỗ trợ điều khiển tại chỗ (Local) hoặc điều khiển từ xa (Remote)
• Bộ truyền động điện tương thích với cả van cổng ty nổi và van cổng ty chìm
• Có thể tích hợp với hệ thống PLC, SCADA và BMS
• Hỗ trợ vận hành bằng tay trong trường hợp mất điện

2. Tự động hóa đóng mở của van Shinyi EMD-0150

Điểm khác biệt lớn nhất giữa van cổng mặt bích model EMD-0150 và các dòng van cổng vận hành thủ công nằm ở khả năng đóng mở bằng động cơ điện. Một số lợi ích của khả năng tự động hóa trên Shinyi EMD-0150 gồm:

• Giảm thời gian thao tác đóng mở van
• Hạn chế phụ thuộc vào nhân công vận hành
• Hỗ trợ điều khiển từ xa thông qua PLC hoặc SCADA
• Nâng cao độ an toàn cho người vận hành
• Phù hợp với các vị trí lắp đặt khó tiếp cận

3. Vật liệu sản xuất của Shinyi EMD DN150

Độ bền của EMD-0150 được tạo nên từ việc sử dụng các vật liệu có khả năng chịu áp lực và chống ăn mòn tốt. Các vật liệu chính trên van cổng DN150 dòng EMD-0150 gồm:

• Thân van và nắp van bằng gang cầu: Chịu lực tốt, độ bền cơ học cao và phù hợp với các hệ thống áp lực lớn.
• Đĩa van bọc cao su EPDM: Tăng khả năng làm kín và giảm nguy cơ rò rỉ lưu chất.
• Ty van bằng thép không gỉ: Chống oxy hóa và duy trì khả năng vận hành ổn định trong thời gian dài.
• Gioăng làm kín EPDM: Đảm bảo độ kín khít giữa các chi tiết lắp ghép.
• Vỏ bộ truyền động bằng hợp kim nhôm: Có độ bền cao và trọng lượng nhẹ.
• Lớp phủ Epoxy bảo vệ: Giúp tăng khả năng chống ăn mòn khi lắp đặt ngoài trời hoặc trong môi trường có độ ẩm cao

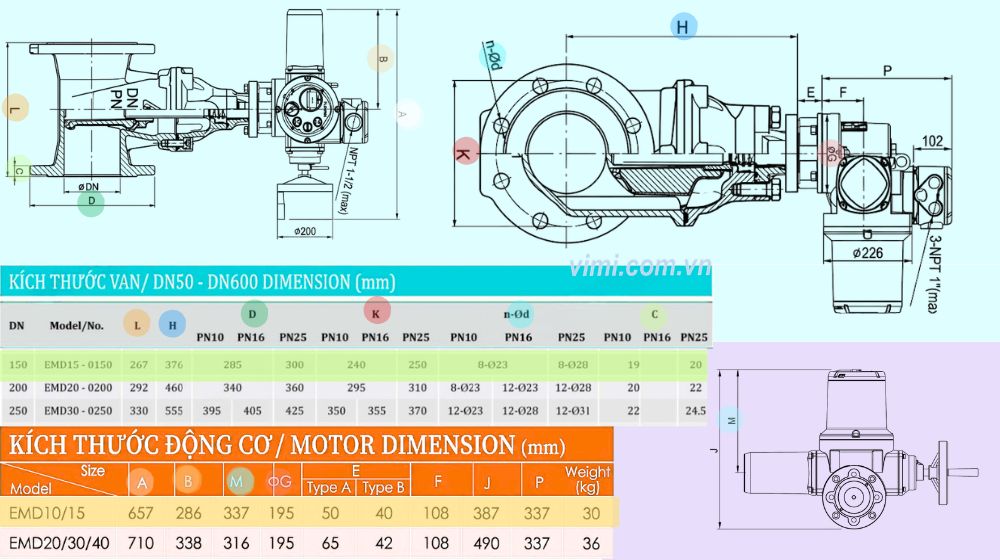

4. Kích thước lắp đặt của Shinyi EMD-0150

Theo catalogue kỹ thuật của nhà sản xuất, van cổng gang model EMD-0150 có các thông số kích thước chính như sau:

• Kích thước: DN150 >> Hiểu thêm DN150 là phi bao nhiêu
• L (chiều dài thân van): 267 mm
• H (chiều cao tổng thể): 376 mm
• D (đường kính ngoài mặt bích): 285 ~ 300 mm
• K (đường kính vòng tâm lỗ bulong): 240 ~ 250 mm
• n-Ød (số lượng và đường kính lỗ bulong): 8 lỗ Ø23 ~ Ø28 mm
• C (độ dày mặt bích): 19 ~ 20 mm

5. Kích thước kết nối EMD-0150 với ống

Khi thi công lắp đặt ráp nối EMD-0150 việc nắm rõ thông số đường kính ngoài (OD) thực tế tương ứng với từng vật liệu đường ống là điều kiện bắt buộc để lựa chọn đúng phụ kiện liên kết và gioăng đệm mặt bích:
