Shinyi FBGS DN250

Điểm tạo nên chất lượng của van Shinyi FBGS-0250 không chỉ nằm ở thiết kế mặt bích hay cơ cấu hộp số mà còn đến từ hệ thống vật liệu được lựa chọn cho từng chi tiết. Trong bài viết này, hãy cùng tìm hiểu 8 vật liệu sản xuất cốt lõi tạo nên độ bền và hiệu suất vận hành

1. Tổng quan về Shinyi FBGS-0250

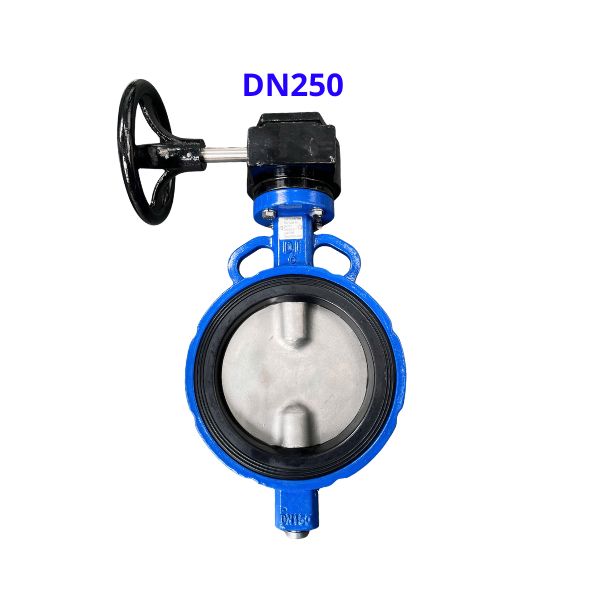

Shinyi FBGS DN250 thuộc dòng van bướm mặt bích đồng tâm sử dụng hộp số tay quay để điều khiển đóng mở. Van được thiết kế nhằm kiểm soát lưu lượng trong các hệ thống có kích thước đường ống lớn, nơi yêu cầu lực vận hành ổn định và độ kín cao

Ý nghĩa của van bướm mặt bích Shinyi model FBGS-0250 là:

• FB: Van bướm kết nối mặt bích (Flanged Butterfly Valve)
• G: Vận hành bằng hộp số (Gear Operator)
• S: Thiết kế đĩa đồng tâm (Center Line)
• 0250: Kích thước danh nghĩa DN250

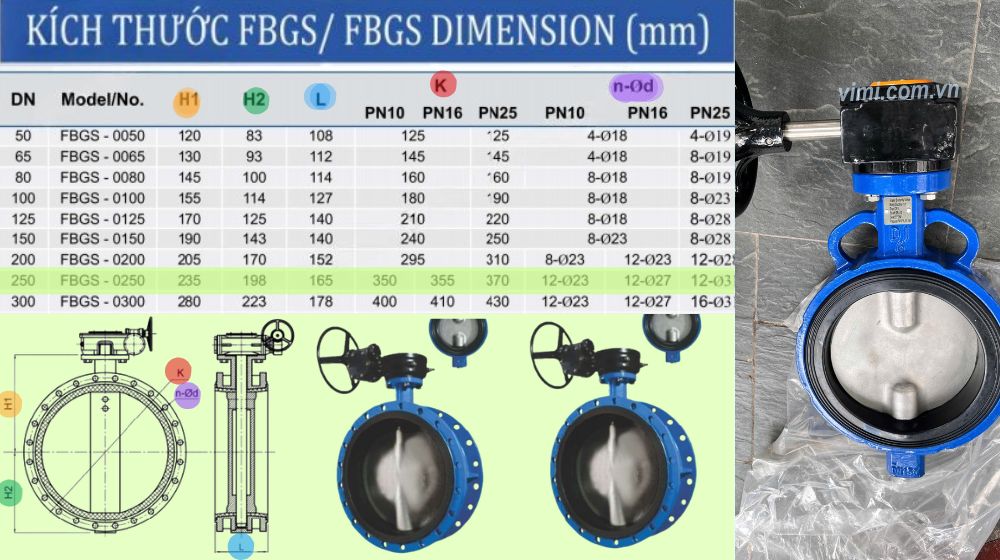

2. Kích thước lắp đặt của Shinyi FBGS DN250

Đối với van DN250, việc kiểm tra kích thước lắp đặt trước khi thi công giúp hạn chế sai lệch khi kết nối với đường ống và mặt bích hiện hữu. Theo catalogue của nhà sản xuất, van bướm mặt bích mã FBGS-0250 có các thông số sau:

• Kích thước danh nghĩa: DN250
• Chiều cao tổng thể (H1): 235 mm
• Chiều cao thân van (H2): 198 mm
• Chiều dài lắp đặt (Face to Face – L): 165 mm
• Đường kính vòng chia bulông (PCD): 350 ~ 370 mm
• Số lượng và kích thước lỗ bulông: 12 lỗ Ø23 ~ Ø31 mm

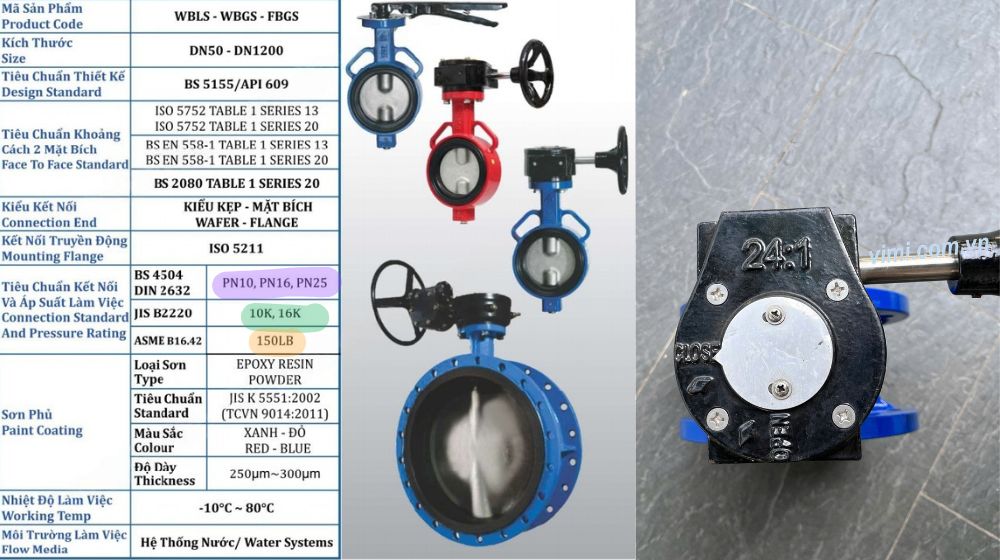

3. Tiêu chuẩn kết nối đa dạng của Shinyi FBGS-0250

Một trong những ưu điểm của Shinyi FBGS DN250 là khả năng đáp ứng nhiều tiêu chuẩn kết nối khác nhau, tạo sự linh hoạt khi sử dụng trong các dự án có yêu cầu kỹ thuật riêng.

Các tiêu chuẩn kết nối và áp lực hỗ trợ của FBGS-0250 gồm:

• PN10
• PN16
• PN25
• JIS 10K
• JIS 16K
• ANSI Class 150LB

Nhờ khả năng tương thích với nhiều tiêu chuẩn quốc tế, FBGS-0250 có thể đáp ứng yêu cầu của nhiều công trình cấp nước, xử lý nước và công nghiệp mà không cần thay đổi thiết kế mặt bích

4. Vật liệu sản xuất của Shinyi FBGS DN250

Độ bền của van phụ thuộc đáng kể vào chất lượng vật liệu chế tạo. Shinyi FBGS DN250 sử dụng các vật liệu phù hợp với môi trường nước và điều kiện vận hành lâu dài. Các bộ phận chính của FBGS-0250 gồm:

• Thân van (Body): Gang cầu ASTM A536 / EN GJS 500-7, có độ bền cơ học cao và khả năng chịu áp lực tốt
• Đĩa van (Disc): Inox ASTM A351 CF8 hoặc CF8M, chống ăn mòn hiệu quả khi tiếp xúc với môi trường nước
• Trục van (Shaft): Inox AISI 304, 316 hoặc 420, đảm bảo khả năng chịu tải và truyền mô-men xoắn ổn định
• Gioăng làm kín (Seat): Cao su EPDM hoặc NBR, giúp tăng độ kín và hạn chế rò rỉ trong quá trình vận hành
• Bạc lót (Bushing): PTFE (Teflon), giảm ma sát giữa các chi tiết chuyển động và tăng tuổi thọ của van
• Vòng đệm O-ring: EPDM hoặc NBR, hỗ trợ làm kín tại các vị trí kết nối và trục van
• Hộp số (Worm Gear): Gang cầu, giúp truyền lực hiệu quả và giảm lực thao tác khi đóng mở van
• Chốt định vị (Pin): Inox ASTM A351 CF8 hoặc CF8M, tăng độ chắc chắn cho cụm đĩa và trục van

5. Địa chỉ mua Shinyi FBGS-0250

Để đảm bảo Shinyi FBGS DN250 đạt đúng thông số kỹ thuật và tiêu chuẩn chất lượng, người dùng nên lựa chọn các đơn vị phân phối chính hãng hoặc đại lý được ủy quyền. Khi mua van bướm Shinyi mã FBGS-0250 người dùng nên kiểm tra các nội dung như:

• Mã sản phẩm đúng theo yêu cầu (ví dụ: FBGS-0250-10-D2B hoặc FBGS-0250-16-D2B)
• Tiêu chuẩn mặt bích và cấp áp suất phù hợp với hệ thống
• Chứng nhận xuất xứ (CO), chứng nhận chất lượng (CQ) nếu dự án yêu cầu
• Catalogue và bản vẽ kỹ thuật đi kèm
• Chính sách bảo hành, tư vấn kỹ thuật và hỗ trợ sau bán hàng
