Shinyi FNCX-0065 PN10 16

Van Shinyi FNCX-0065-10(16) là dòng van cổng ty chìm nắp chụp DN65 được sản xuất theo nhiều tiêu chuẩn kỹ thuật nghiêm ngặt dành cho hệ thống PCCC. Bài viết dưới đây sẽ giới thiệu 6 chứng nhận kỹ thuật nổi bật của Shinyi FNCX-0065 PN10 16, giúp người dùng hiểu rõ hơn về chất lượng và phạm vi ứng dụng của dòng van này

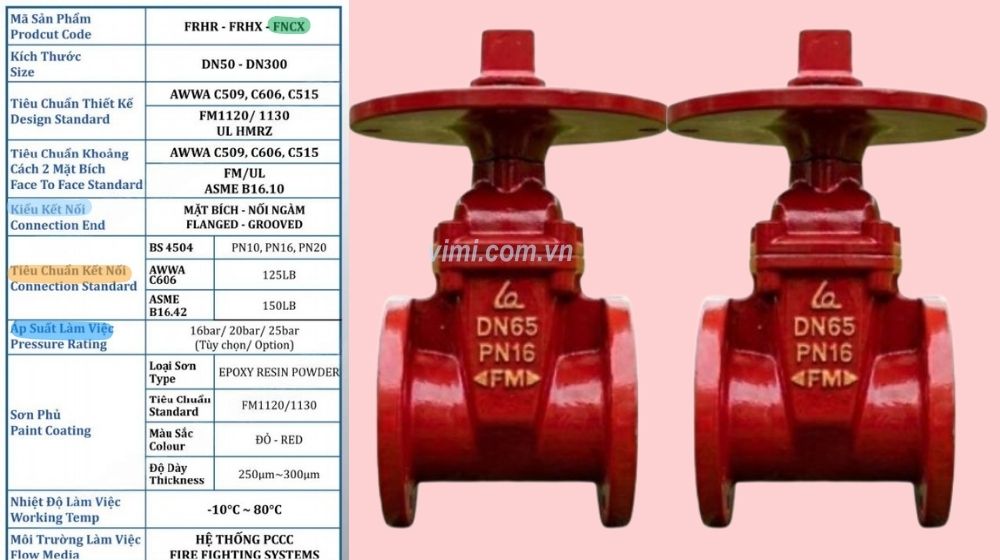

1. Van Shinyi FNCX-0065-10(16) là gì

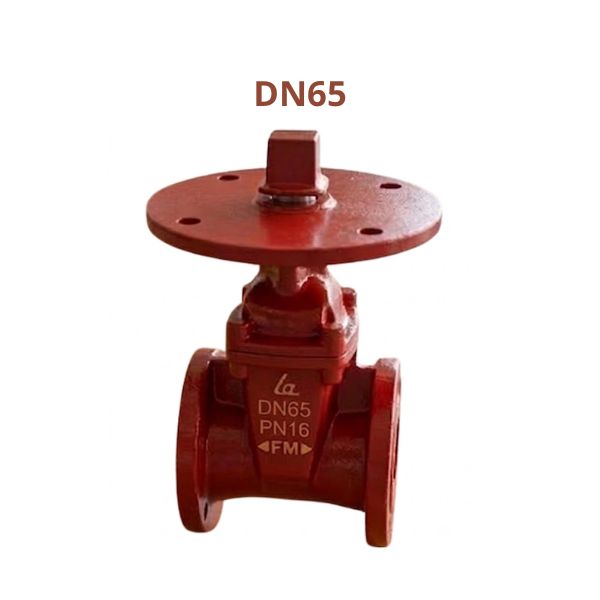

Shinyi FNCX-0065-10(16) là dòng van cổng ty chìm UL FM Shinyi được thiết kế chuyên dụng cho các hệ thống cấp nước chữa cháy. Khác với các dòng van cổng tay quay kiểu ty nổi, FNCX-0065 được thiết kế theo kiểu ty chìm kết hợp nắp chụp vận hành, phù hợp với các vị trí lắp đặt trong hố van hoặc khu vực có không gian hạn chế

Các đặc điểm chính của Shinyi FNCX-0065-10(16) gồm:

• Thuộc nhóm van cổng Shinyi đạt chứng nhận UL Listed và FM Approved
• Thiết kế van cổng ty chìm (Non-Rising Stem)
• Vận hành bằng nắp chụp (Cap)
• Kết nối van cổng mặt bích
• Kích thước danh nghĩa DN65 >> Hiểu thêm DN65 là phi bao nhiêu
• Áp lực làm việc PN10 hoặc PN16
• Thân van bằng gang cầu ASTM A536
• Đĩa van bọc cao su EPDM
• Ứng dụng trong hệ thống PCCC và mạng lưới cấp nước chữa cháy

2. Khi nào nên lựa chọn Shinyi FNCX-0065-10(16)

Việc lựa chọn đúng kích thước van có vai trò quan trọng đối với hiệu quả vận hành của hệ thống chữa cháy. Trong thực tế, Shinyi FNCX-0065010(16) thường được sử dụng tại các vị trí yêu cầu lưu lượng lớn hơn DN50 nhưng chưa cần đến DN80

Shinyi FNCX-0065-10(16) là lựa chọn phù hợp khi:

• Công trình sử dụng tuyến van cổng DN65 trong hệ thống cấp nước chữa cháy
• Cần lắp đặt van trong hố van hoặc khu vực hạn chế chiều cao
• Muốn sử dụng thiết bị đạt chứng nhận UL FM
• Yêu cầu tuổi thọ vận hành lâu dài và độ kín cao
• Hệ thống sử dụng tiêu chuẩn kết nối mặt bích PN10 hoặc PN16
• Cần thiết bị có khả năng chống ăn mòn trong môi trường nước sạch

3. Chứng nhận của van Shinyi FNCX-0065-10(16)

Đối với các công trình PCCC hiện đại, tiêu chuẩn chất lượng là yếu tố được quan tâm hàng đầu. FNCX-0065 được sản xuất theo các tiêu chuẩn quốc tế dành cho thiết bị phòng cháy chữa cháy. Các chứng nhận nổi bật của Shinyi FNCX-0065010(16) là:

• UL Listed
• FM Approved
• AWWA C509
• AWWA C515
• ASME B16.10
• FM 1120/1130

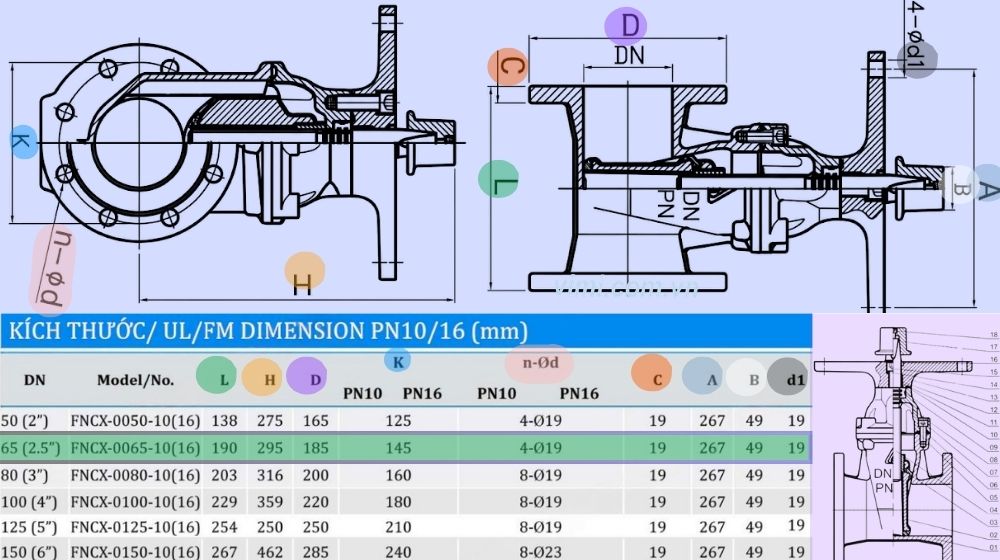

4. Kích thước lắp đặt của FNCX-0065 PN10 16

Trước khi đặt hàng, người dùng nên đối chiếu kích thước catalogue với bản vẽ thiết kế nhằm đảm bảo khả năng lắp đặt thực tế. Thông số cơ bản của van cổng gang model FNCX-0065 PN10 16 gồm:

• Kích thước danh nghĩa: DN65 ~ 2.5 inch
• Chiều dài mặt đối mặt (L): 190 mm
• Chiều cao tổng thể (H): 295 mm
• Đường kính ngoài mặt bích (D): 185 mm
• Đường kính vòng tâm bulong (K): 145 mm
• Số lượng và kích thước lỗ bulong: 4 lỗ Ø19 mm

Trước khi lắp đặt FNCX-0065 PN10 16 người dùng nên lưu ý:

• Kiểm tra tiêu chuẩn mặt bích của đường ống hiện hữu
• Đối chiếu kích thước với bản vẽ thiết kế
• Kiểm tra khoảng không gian dành cho hố van và nắp chụp vận hành
• Sử dụng bulong, đai ốc và gioăng phù hợp với tiêu chuẩn kết nối

5. Cách đọc hiểu model Shinyi FNCX-0065-10(16)

Để lựa chọn chính xác model Shinyi FNCX-0065-10(16), người dùng nên hiểu ý nghĩa của mã đặt hàng. Ví dụ model đặt hàng đầy đủ là:

FNCX-0065-10-D2R

Trong đó, ý nghĩa của tùng ký hiệu là:

• F: Van đạt chứng nhận UL FM
• N: Ty chìm (Non-rising stem gate valve)
• C: Nắp chụp (Cap)
• X: Kết nối mặt bích
• 0065: Kích thước DN65
• 10: Áp lực PN10 >> Hiểu thêm PN10 là gì
• D2: Thân và nắp bằng gang cầu
• R: Sơn Epoxy màu đỏ
