Shinyi FRHX-0050 PN10 16

Van Shinyi FRHX-0050 được thiết kế đáp ứng các yêu cầu khắt khe của hệ thống phòng cháy chữa cháy. Cùng tìm hiểu 5 lý do van được lựa chọn trong hệ thống PCCC qua bài viết dưới đây

1. Shinyi FRHX-0050 PN10 16 là van gì

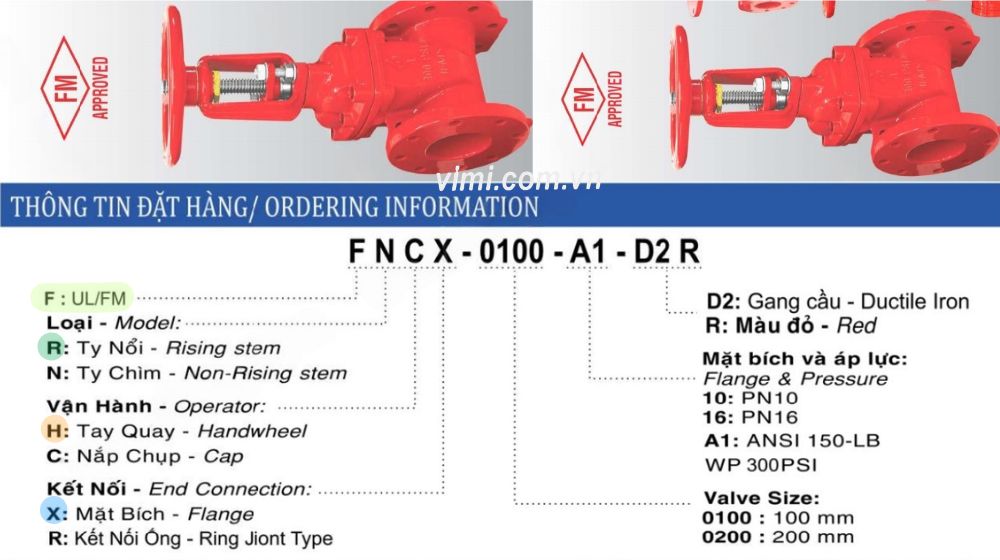

FRHX-0050 là model thuộc dòng van cổng ty nổi UL FM Shinyi được thiết kế theo tiêu chuẩn AWWA C509, C515 và đạt chứng nhận UL/FM dành cho hệ thống phòng cháy chữa cháy. Theo quy ước đặt mã của nhà sản xuất:

• F: UL/FM
• R: Ty nổi (rising gate valve)
• H: Tay quay (Handwheel)
• X: Kết nối mặt bích
• 0050: Kích thước DN50 >> Đọc thêm kích thước DN50 là phi bao nhiêu

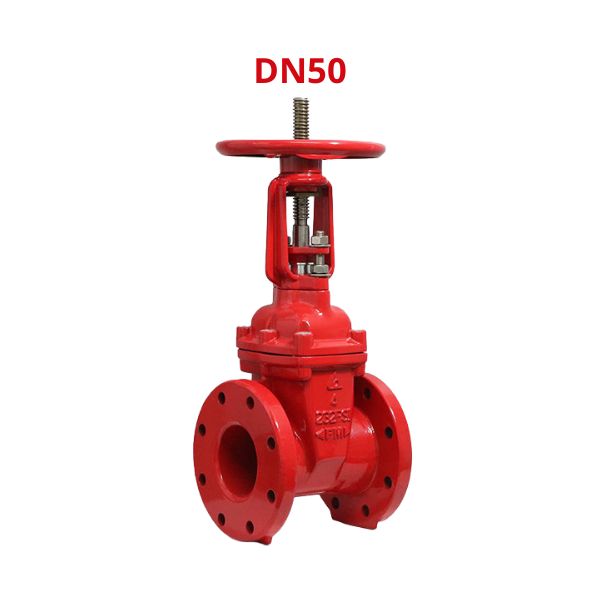

Như vậy, Shinyi FRHX-0050-10(16) là van cổng ty nổi vận hành bằng tay quay, kết nối mặt bích DN50 dùng cho hệ thống PCCC

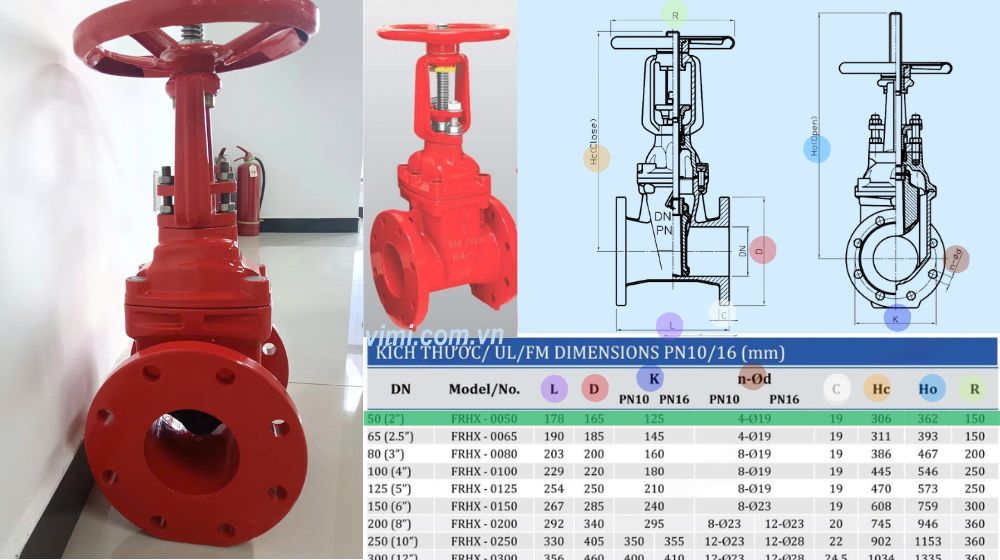

2. Kích thước của Shinyi FRHX-0050-10(16)

Kích thước lắp đặt của van cổng ty nổi mã Shinyi FRHX DN50 10(16) là:

• Kích thước danh nghĩa: DN50 ~ 2 inch
• Chiều dài mặt bích đến mặt bích (L): 178 mm
• Đường kính ngoài mặt bích (D): 165 mm
• Đường kính vòng tâm bulong (K): 125 mm
• Số lượng lỗ bulong: 4 lỗ
• Đường kính lỗ bulong: Ø19 mm
• Chiều dày mặt bích (C): 19 mm
• Chiều cao van khi đóng hoàn toàn (Hc): 306 mm
• Chiều cao van khi mở hoàn toàn (Ho): 362 mm
• Đường kính tay quay (R): 150 mm

Với thiết kế van cổng ty nổi, chiều cao của van sẽ thay đổi khi vận hành. Khi mở van hoàn toàn, ty van sẽ dịch chuyển lên phía trên giúp người vận hành dễ dàng nhận biết trạng thái đóng mở thực tế của thiết bị ngay tại hiện trường

3. Vật liệu sản xuất của Shinyi FRHX-0050 PN10 16

Một trong những ưu điểm nổi bật của Shinyi FRHX-0050-10(16) là sử dụng nhiều vật liệu có độ bền cao đáp ứng yêu cầu làm việc lâu dài trong môi trường nước. Các vật liệu chính của Shinyi FRHX-0050 PN10 16 là:

• Thân van: Gang cầu mác ASTM A536
• Nắp van: Gang cầu ASTM A536
• Đĩa van: Gang cầu bọc EPDM
• Ty van: Inox AISI 410
• Chốt: Inox AISI 304
• Đai ốc ty: Đồng ASTM C83600
• Gioăng làm kín: NBR

4. FRHX-0050 PN10 16 có những mức áp nào

Theo catalogue của nhà sản xuất, van cổng gang model FRHX-0050 có thể được sản xuất theo các cấp áp lực:

• PN10
• PN16
• ANSI 150LB

Trong đó phiên bản PN10 và PN16 được sử dụng phổ biến nhất tại Việt Nam

5. Khi nào nên lựa chọn van FRHX-0050-10(16)

Van cổng mặt bích model FRHX-0050 PN10 16 phù hợp cho các ứng dụng:

• Hệ thống sprinkler chữa cháy
• Trạm bơm PCCC
• Đường ống cấp nước cứu hỏa DN50
• Phòng kỹ thuật cơ điện
• Hệ thống cấp nước công nghiệp
