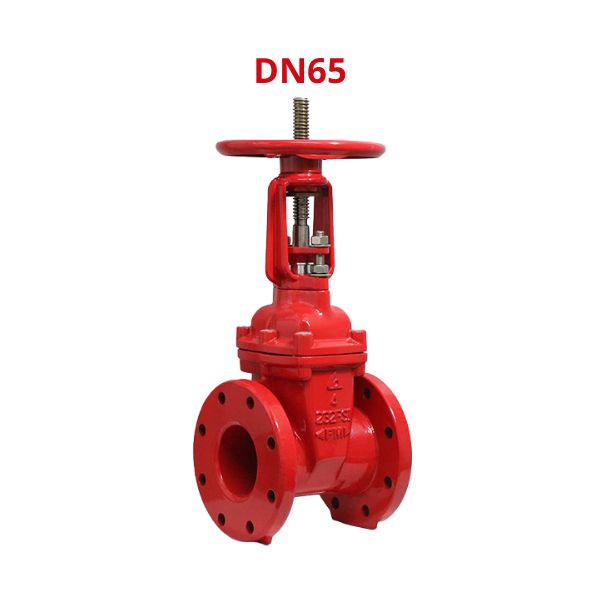

Shinyi FRHX-0065 PN10 16

Shinyi FRHX-0065 PN10 16 là dòng van cổng ty nổi UL/FM Shinyi cỡ DN65 được sử dụng rộng rãi trong các hệ thống phòng cháy chữa cháy tại nhà xưởng, tòa nhà và công trình công nghiệp. Nhờ khả năng đáp ứng lưu lượng ổn định, kết cấu bền chắc cùng thiết kế thuận tiện cho việc giám sát trạng thái vận hành

1. Shinyi FRHX-0065 PN10 16 là van gì

Shinyi FRHX-0065-10(16) là van cổng ty nổi đạt chứng nhận UL Listed và FM Approved, được thiết kế chuyên dụng cho hệ thống phòng cháy chữa cháy và mạng lưới cấp nước áp lực

Shinyi FRHX-0065 PN10 16 được quy định theo mã nhận diện của nhà sản xuất gồm:

• F: Dòng van đạt chứng nhận UL/FM
• R: Ty nổi (non rising stem gate valve)
• H: Vận hành bằng tay quay (Handwheel)
• X: Kết nối mặt bích (Flanged)
• 0065: Kích thước DN65 >> Hiểu thêm về kích thước DN65 là phi bao nhiêu

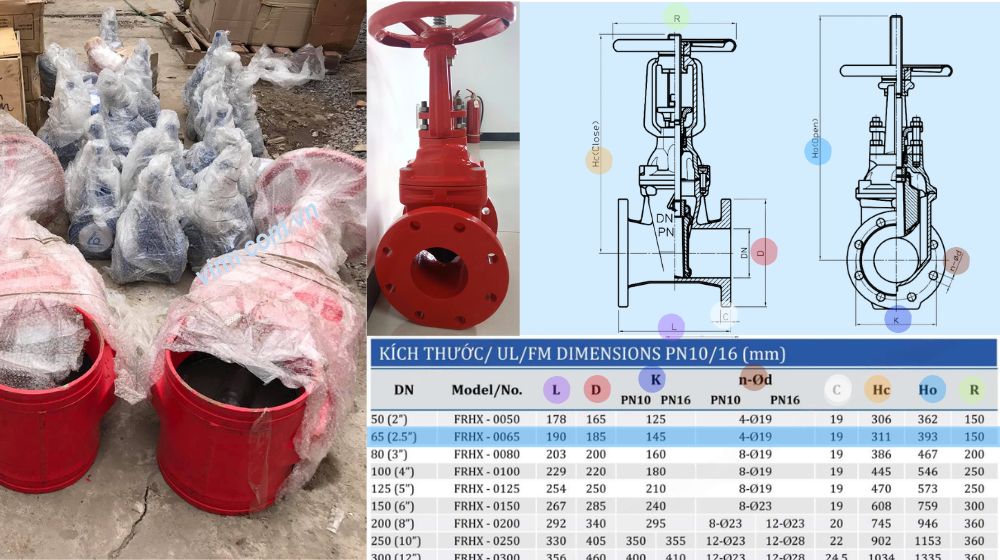

2. Kích thước lắp đặt của Shinyi FRHX-0065

Việc kiểm tra kích thước lắp đặt là bước quan trọng trước khi lựa chọn van cho công trình. Các thông số kích thước của van cổng gang model Shinyi FRHX-0065 gồm:

• Kích thước danh nghĩa: DN65 ~ 2 1/2 inch
• Chiều dài van (L): 190 mm
• Đường kính ngoài mặt bích (D): 185 mm
• Đường kính vòng tâm bulong (K): 145 mm
• Số lượng lỗ bulong: 4 lỗ
• Đường kính lỗ bulong: Ø19 mm
• Chiều cao van khi đóng (Hc): 311 mm
• Chiều cao van khi mở hoàn toàn (Ho): 393 mm
• Đường kính tay quay: 150 mm

Do thuộc dòng van cổng ty nổi nên khi vận hành mở van, ty sẽ dịch chuyển lên phía trên. Vì vậy cần bố trí đủ không gian theo chiều cao để đảm bảo van hoạt động thuận lợi và thuận tiện cho công tác bảo trì sau này

3. Vì sao FRHX-0065 PN10 16 được sử phổ biển

Trong các hệ thống phòng cháy chữa cháy hiện nay, DN65 là một trong những kích thước được lựa chọn khá nhiều cho các tuyến ống phân phối nước. Không chỉ đáp ứng yêu cầu về lưu lượng, FRHX-0065 PN10 16 còn sở hữu nhiều đặc điểm phù hợp với thực tế thi công và vận hành công trình

Những lý do giúp van cổng mặt bích mã FRHX-0065 PN10 16 được sử dụng phổ biến gồm:

• Đáp ứng lưu lượng nước lớn hơn DN50: Kích thước DN65 cho phép lưu lượng nước đi qua van lớn hơn so với các model DN50, phù hợp với nhiều khu vực yêu cầu cấp nước chữa cháy liên tục
• Phù hợp với nhiều hệ thống sprinkler: Đây là kích thước thường gặp trên các tuyến ống nhánh chính của hệ thống sprinkler trong nhà xưởng, trung tâm thương mại và tòa nhà cao tầng
• Kích thước lắp đặt tương đối gọn: FRHX-0065 PN10 16 vẫn duy trì kích thước khá nhỏ gọn, thuận lợi cho quá trình lắp đặt trong phòng kỹ thuật hoặc hố van
• Dễ dàng kết nối với các thiết bị PCCC khác: Nhiều thiết bị như công tắc giám sát, đồng hồ đo áp suất, van báo động và phụ kiện đường ống đều có sẵn cấu hình tương thích với DN65
• Đáp ứng yêu cầu của nhiều dự án hiện nay: Với chứng nhận UL Listed và FM Approved, Shinyi FRHX-0065-10(16) phù hợp cho các công trình yêu cầu tiêu chuẩn kỹ thuật cao và hồ sơ nghiệm thu đầy đủ

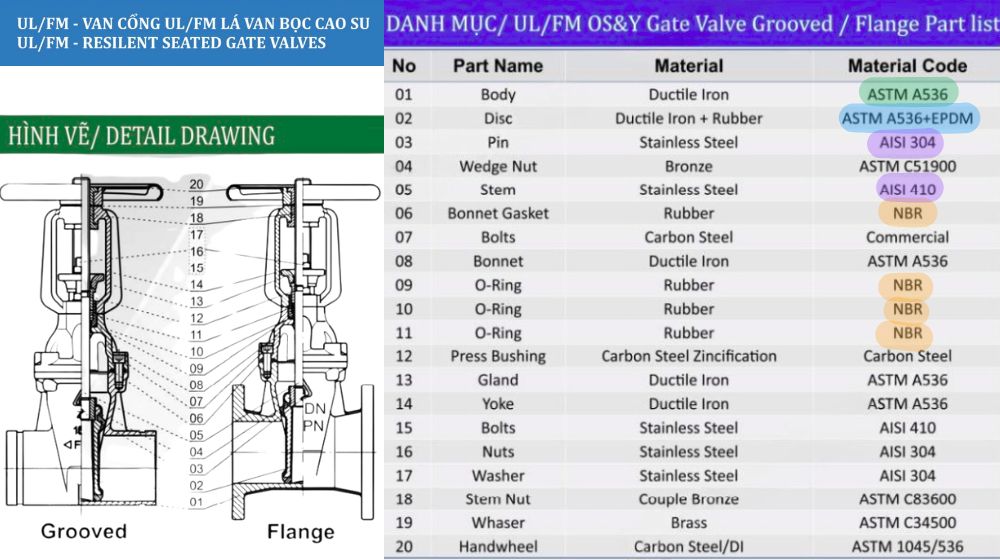

4. Vật liệu sản xuất của FRHX-0065 PN10 16

Đối với FRHX-0065 PN10 16 các chi tiết chính đều được sản xuất từ vật liệu chuyên dụng cho ngành cấp thoát nước và phòng cháy chữa cháy. Các vật liệu chính của Shinyi FRHX-0065-10(16) gồm:

• Thân van: Gang cầu mác ASTM A536
• Nắp van: Gang cầu ASTM A536
• Đĩa van: Gang cầu bọc cao su EPDM
• Ty van: Thép không gỉ AISI 410
• Chốt liên kết: Thép không gỉ AISI 304
• Đai ốc ty: Đồng ASTM C83600
• Gioăng làm kín: NBR
• O-ring: NBR
• Sơn phủ: Epoxy đỏ dày 250 ~ 300 μm

Việc sử dụng gang cầu giúp thân van chịu được áp lực làm việc cao và hạn chế nguy cơ nứt vỡ trong quá trình vận hành. Trong khi đó, lớp phủ epoxy giúp tăng khả năng chống ăn mòn khi làm việc lâu dài với môi trường nước

5. Những lưu ý khi lựa chọn FRHX-0065 PN10 16

Để lựa chọn đúng van cổng tay quay mã FRHX-0065 PN10 16 phù hợp với hệ thống, người dùng nên lưu ý một số vấn đề quan trọng sau:

• Kiểm tra kích thước đường ống: FRHX-0065 được thiết kế cho đường ống DN65. Việc lựa chọn sai kích thước có thể làm phát sinh chi phí chuyển đổi hoặc ảnh hưởng đến lưu lượng thiết kế
• Xác định cấp áp lực làm việc: Model này thường được cung cấp với hai cấp áp lực phổ biến là PN10 và PN16. Người dùng cần đối chiếu với áp suất vận hành thực tế của hệ thống trước khi đặt hàng
• Kiểm tra tiêu chuẩn mặt bích: Cần xác định tiêu chuẩn mặt bích đang sử dụng trên hệ thống để đảm bảo khả năng lắp đặt đồng bộ
• Bố trí không gian cho ty nổi: Do ty van dịch chuyển lên phía trên khi mở nên cần dự trù khoảng không đủ lớn để vận hành thuận lợi
• Yêu cầu đầy đủ hồ sơ kỹ thuật: Khi mua Shinyi FRHX-0065-10(16), nên yêu cầu đầy đủ catalogue, chứng nhận UL/FM, CO và CQ nhằm phục vụ công tác nghiệm thu và quản lý chất lượng dự án
