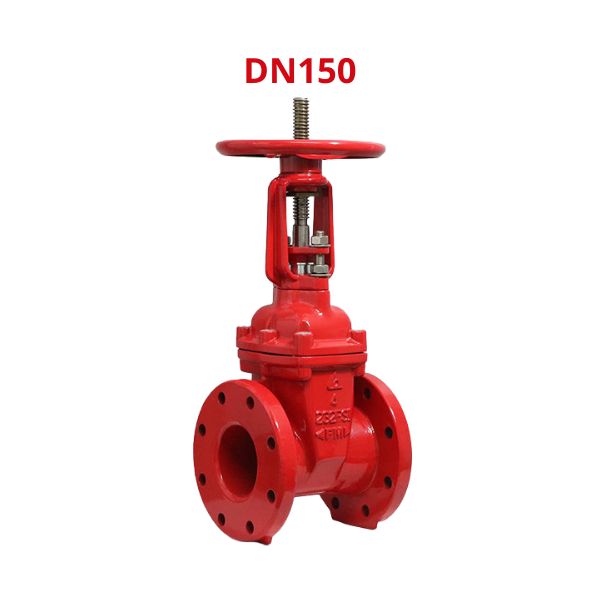

Shinyi FRHX-0150 PN10 16

Shinyi FRHX-0150-10(16) là dòng van cổng ty nổi UL FM Shinyi được thiết kế cho các tuyến ống chữa cháy có lưu lượng lớn. Với kết cấu gang cầu chắc chắn, thiết kế ty nổi dễ giám sát và khả năng làm kín hiệu quả, model này mang lại nhiều lợi ích cho hệ thống PCCC từ vận hành

1. Đọc hiểu model Shinyi FRHX-0150-10(16)

Để lựa chọn đúng van Shinyi FRHX-0150-10(16), người dùng cần hiểu ý nghĩa của từng ký hiệu trong mã đặt hàng. Cụ thể, model Shinyi FRHX-0150 PN10 16 được giải thích như sau:

• F: Dòng van đạt chứng nhận UL Listed và FM Approved
• R: Rising Stem – thiết kế ty nổi
• H: Handwheel – vận hành bằng tay quay
• X: Kết nối mặt bích
• 0150: Kích thước danh nghĩa DN150 >> Hiểu thêm kích thước DN150 là phi bao nhiêu
• PN10 / PN16: Cấp áp lực làm việc của van

Model này thuộc nhóm van cổng Shinyi chuyên dùng cho hệ thống PCCC, cấp nước và các công trình yêu cầu thiết bị đạt tiêu chuẩn quốc tế

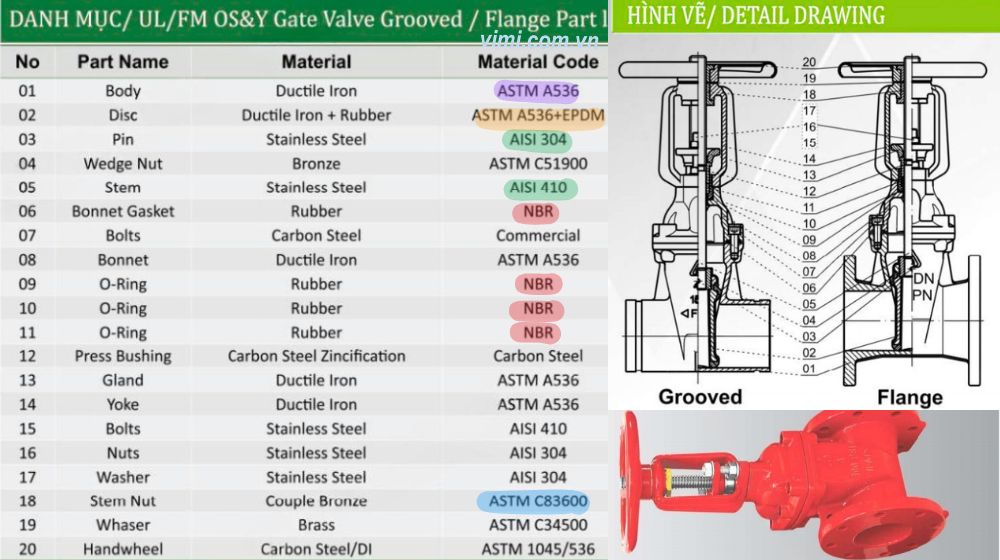

2. Vật liệu chính của FRHX-0150 PN10 16

Độ bền của van phụ thuộc rất lớn vào vật liệu chế tạo, nhà sản xuất sử dụng các vật liệu chất lượng cao nhằm đảm bảo khả năng vận hành ổn định trong thời gian dài. Các bộ phận chính của Shinyi FRHX-0150-10(16) là:

• Thân van và nắp van: Chế tạo từ gang cầu mác ASTM A536, có độ bền cơ học cao, khả năng chịu áp lực và chống va đập tốt
• Đĩa van: Sử dụng gang cầu bọc cao su EPDM giúp tăng khả năng làm kín, hạn chế rò rỉ và nâng cao độ ổn định khi vận hành
• Ty van: Được sản xuất từ inox AISI 410, có khả năng chống ăn mòn và duy trì độ bền trong môi trường cấp nước
• Chốt liên kết: Sử dụng inox AISI 304 giúp tăng độ chắc chắn và hạn chế hiện tượng oxy hóa theo thời gian
• Đai ốc ty: Chế tạo từ đồng ASTM C83600, hỗ trợ quá trình truyền động đóng mở van diễn ra nhẹ nhàng và ổn định
• Gioăng làm kín và O-ring: Sử dụng vật liệu NBR có độ đàn hồi tốt, góp phần duy trì độ kín khít của van trong quá trình sử dụng
• Lớp sơn bảo vệ: Bề mặt van được phủ sơn Epoxy màu đỏ với độ dày khoảng 250 ~ 300 μm, giúp tăng khả năng chống ăn mòn và phù hợp với yêu cầu nhận diện của hệ thống PCCC

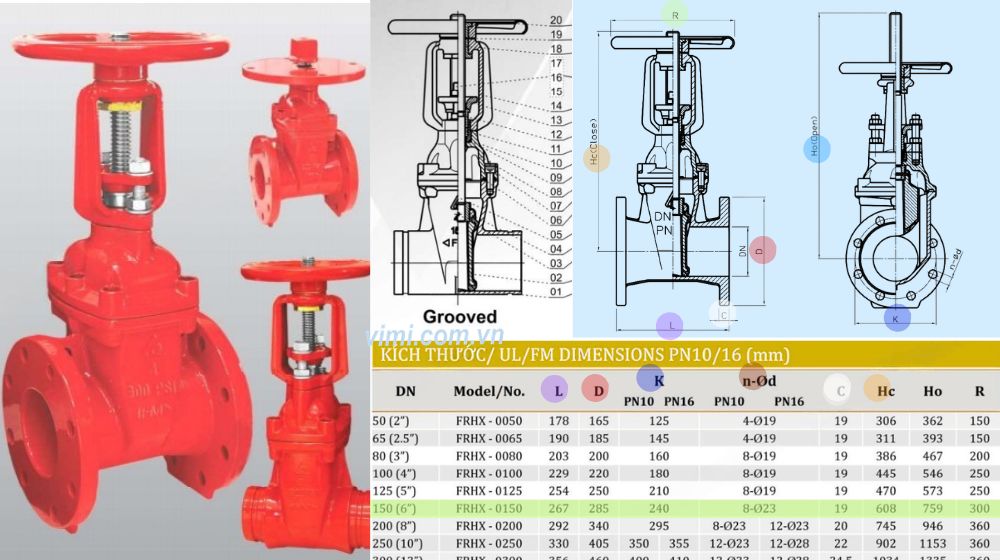

3. Kích thước lắp đặt của Shinyi FRHX-0150-10(16)

Van cổng DN150 model FRHX-0150 sử dụng kích thước danh nghĩa DN150 (6 inch), phù hợp với các tuyến ống cấp nước chữa cháy có lưu lượng lớn. Các thông số lắp đặt chi tiết của Shinyi FRHX-0150-10(16) là:

• Kích thước danh nghĩa: DN150
• Chiều dài van (L): 267 mm
• Đường kính ngoài mặt bích (D): 285 mm
• Đường kính vòng tâm bulong (K): 240 mm
• Số lượng lỗ bulong: 8 lỗ
• Đường kính lỗ bulong: Ø23 mm
• Chiều cao khi đóng (Hc): 608 mm
• Chiều cao khi mở hoàn toàn (Ho): 759 mm
• Đường kính tay quay: 300 mm

4 Những công trình sử dụng Shinyi FRHX-0150-10(16)

Nhờ khả năng đáp ứng lưu lượng lớn và độ bền cao, FRHX-0150-10(16) được sử dụng trong nhiều công trình khác nhau. Các công trình thường sử dụng van cổng mặt bích model Shinyi FRHX-0150-10(16) là:

• Nhà máy sản xuất công nghiệp
• Kho logistics và kho hàng diện tích lớn
• Trung tâm thương mại
• Khu công nghiệp tập trung
• Nhà kho tự động và trung tâm phân phối
• Hệ thống sprinkler quy mô lớn
• Trạm bơm chữa cháy

5. Lợi ích khi sử dụng FRHX-0150 PN10 16

Việc lựa chọn đúng model FRHX-0150-10(16) không chỉ giúp đáp ứng yêu cầu kỹ thuật mà còn mang lại lợi ích trong quá trình vận hành. Một số lợi ích nổi bật của van cổng gang mã Shinyi FRHX-0150 PN10 16 là:

• Đáp ứng lưu lượng lớn cho hệ thống PCCC
• Giảm tổn thất áp suất trên các tuyến ống chính
• Dễ dàng kiểm tra trạng thái đóng mở nhờ thiết kế ty nổi
• Độ kín cao giúp hạn chế rò rỉ nước
• Vật liệu bền bỉ, tuổi thọ sử dụng lâu dài
• Đáp ứng các yêu cầu của dự án cần chứng nhận UL/FM
• Thuận tiện cho công tác bảo trì và kiểm tra định kì
