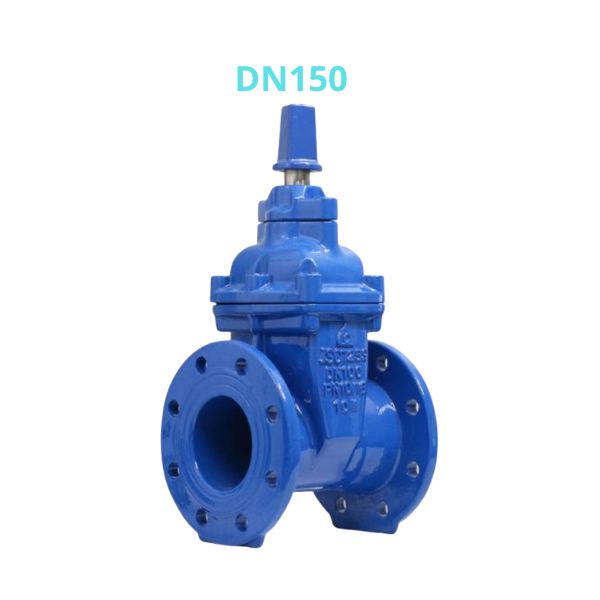

Shinyi GVCX DN150

Van Shinyi GVCX-0150 thuộc dòng van cổng ty chìm nắp chụp được ứng dụng rộng rãi trong các hệ thống cấp nước sạch, model này thường xuất hiện trên các tuyến ống phân phối trong khu công nghiệp, khu đô thị và nhà máy nước

1. Shinyi GVCX DN150 thuộc nhóm van nào

Shinyi GVCX DN150 thuộc dòng van cổng nắp chụp Shinyi được thiết kế theo nguyên lý non rising gate valve, nghĩa là ty van không nâng lên trong quá trình đóng mở. Mã GVCX được hiểu như sau:

• GV: Van cổng ty chìm
• C: Nắp chụp (Cap)
• X: Kết nối mặt bích

Khác với dòng GVHX thuộc nhóm van cổng tay quay, GVCX vận hành bằng khóa chữ T chuyên dụng nên rất phù hợp với hệ thống chôn ngầm

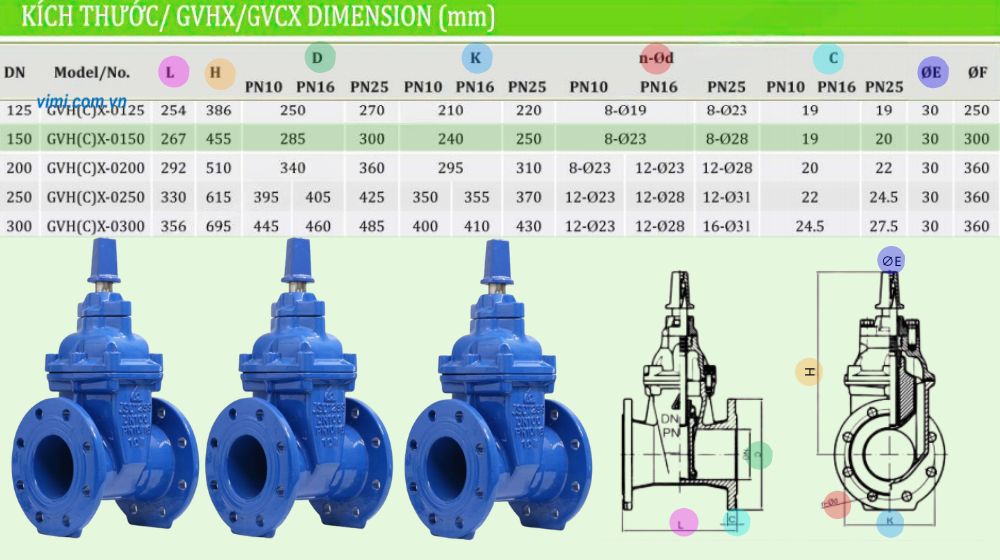

2. Kích thước lắp đặt của Shinyi GVCX-0150

Theo catalogue Shinyi, model GVCX-0150 có kích thước tiêu chuẩn như sau:

• Kích thước danh nghĩa: DN150 (Đọc thêm: DN150 là phi bao nhiêu)
• Chiều dài thân van (L): 267 mm
• Chiều cao tổng thể (H): 455 mm
• Kích thước mặt bích (D):
  • PN10 ~ PN16: 285 mm
  • PN25: 300 mm
• Vòng tâm bulong (K)
  • PN10 ~ PN16: 240 mm
  • PN25: 250 mm
• Số lượng lỗ bulong (n-Ød): 8-Ø28
• Chiều dày mặt bích (C)
  • PN10 ~ PN16: 19 mm
  • PN25: 20 mm

3. Vị trí lắp đặt phù hợp của Shinyi GVCX-0150

Nhờ thiết kế ty chìm và vận hành bằng nắp chụp, GVCX DN150 được sử dụng tại nhiều vị trí khác nhau trong hệ thống cấp nước. Một số vị trí lắp đặt phổ biến của van cổng mặt bích model GVCX-0150 gồm:

• Hố van trên tuyến cấp nước đô thị
• Tuyến ống phân phối trong khu công nghiệp
• Nhà máy xử lý nước sạch
• Hệ thống cấp nước khu dân cư
• Đường ống chôn ngầm ngoài trời

4. Ưu điểm của thiết kế nắp chụp Shinyi GVCX-0150

Điểm đặc trưng nhất của van cổng gang model GVCX-0150 chính là cơ cấu vận hành bằng nắp chụp thay vì tay quay. Thiết kế này mang lại nhiều lợi ích trong quá trình sử dụng:

• Đóng mở van từ mặt đất bằng khóa chữ T
• Giảm nguy cơ va chạm cơ học với môi trường bên ngoài
• Hạn chế người không có nhiệm vụ tự ý vận hành
• Tiết kiệm không gian trong hố van chôn ngầm
• Phù hợp với các hệ thống cấp nước hạ tầng đô thị

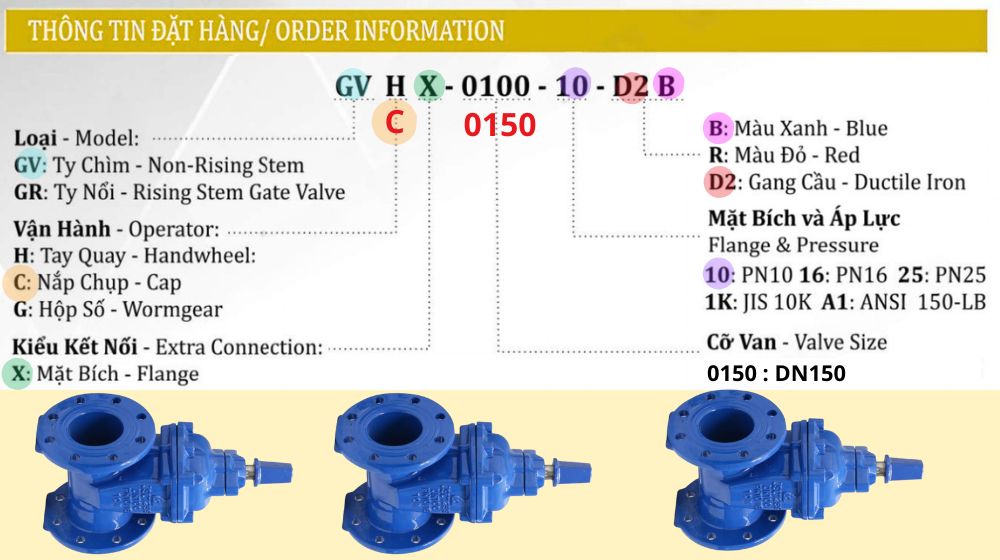

5. Đọc hiểu mã Shinyi GVCX DN150

Để lựa chọn đúng mã Shinyi GVCX DN150, người mua nên hiểu ý nghĩa của từng ký tự trong mã đặt hàng. Ví dụ mã đặt hàng chính thức là:

GVCX-0150-16-D2B

Mã này được chia thành các nhóm thông tin như sau:

• GVCX: Dòng van cổng ty chìm dạng nắp chụp kết nối mặt bích
• 0150: Kích thước DN150
• 16: Cấp áp lực làm việc (Đọc thêm: PN16 là gì)
• D2: Thân van được chế tạo từ gang cầu theo tiêu chuẩn ASTM A536
• B: Sơn Epoxy màu xanh

Khi gửi yêu cầu báo giá, người mua nên cung cấp đầy đủ mã sản phẩm để tránh nhầm lẫn với các model khác của van cổng Shinyi, đặc biệt là dòng GVHX có cùng kích thước nhưng khác cơ cấu vận hành
