Shinyi GVCX DN200

Van Shinyi GVCX-0200 là loại van thường được sử dụng rộng rãi trong hệ thống cấp nước và hạ tầng đô thị. Bài viết dưới đây sẽ giúp nhận biết 4 điểm khác biệt quan trọng về cơ cấu vận hành, vị trí lắp đặt và ứng dụng thực tế để lựa chọn đúng model phù hợp với hệ thống.

1. Giới thiệu van Shinyi GVCX-0200 là g

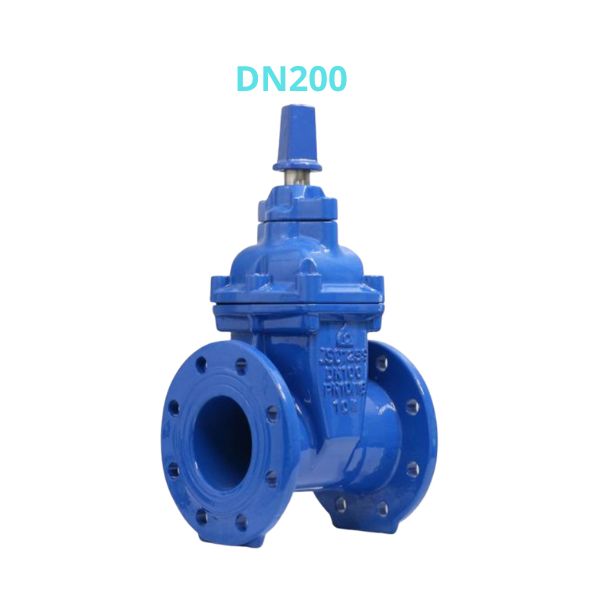

Shinyi GVCX DN200 là dòng van cổng nắp chụp Shinyi được thiết kế theo cơ chế non rising gate valve, nghĩa là phần ty van không nâng lên khi đóng mở. Cấu tạo mã van Shinyi GVCX-0200 gồm:

• GV: Van cổng ty chìm
• C: Nắp chụp (Cap)
• X: Kết nối mặt bích

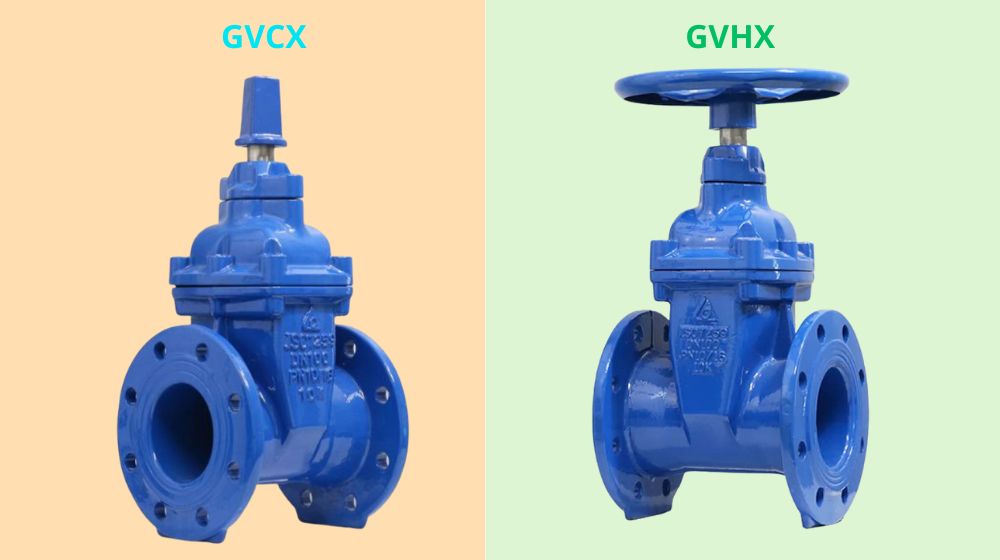

2. Điểm khác biệt của Shinyi GVCX DN200 với dòng GVHX

Điểm khác biệt của Shinyi GVCX DN200 là nội dung rất nhiều người mua hàng nhầm lẫn khi đọc catalogue. Mặc dù cùng thuộc nhóm van cổng ty chìm, sử dụng chung thân van và lá van nhưng phương thức vận hành hoàn toàn khác nhau.

Với van ty chìm nắp chụp dòng Shinyi GVCX DN200 có:

• Vận hành bằng nắp chụp
• Sử dụng khóa chữ T để đóng mở
• Phù hợp hố van ngoài trời
• Thích hợp hệ thống cấp nước đô thị

Còn van cổng ty chìm tay quay Shinyi GVHX DN200 sử dụng:

• Vận hành bằng tay quay
• Đóng mở trực tiếp trên vô lăng
• Phù hợp nhà máy và phòng kỹ thuật
• Thuận tiện khi cần thao tác thường xuyên

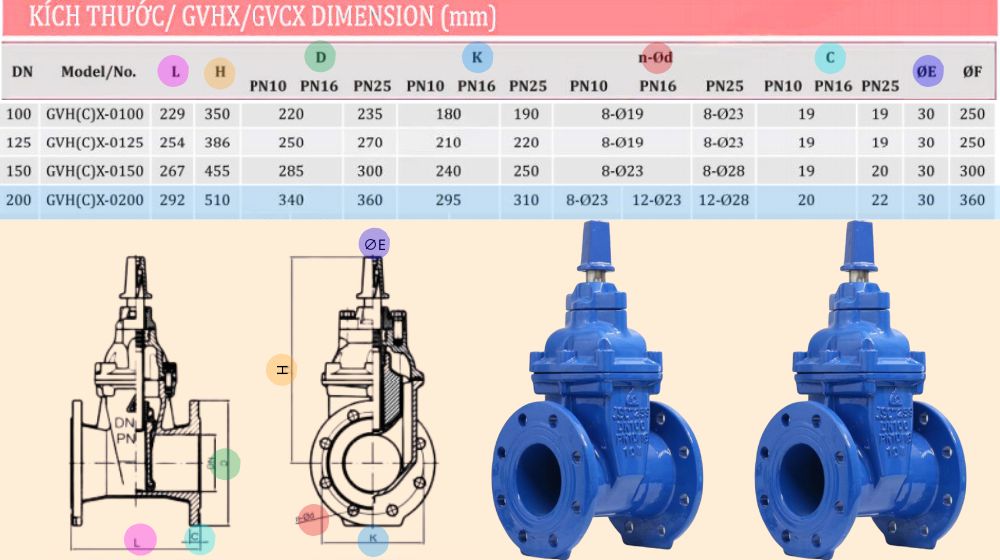

3. Kích thước lắp đặt của Shinyi GVCX-0200

Theo catalogue Shinyi, model GVCX-0200 có các thông số chính như sau:

• Kích thước danh nghĩa: DN200 >> Đọc thêm DN200 là phi bao nhiêu
• Chiều dài thân van (L): 292 mm
• Chiều cao tổng thể (H): 510 mm
• Đường kính mặt bích (D):
  • PN10: 340 mm
  • PN16 ~ PN25: 360 mm
• Đường kính vòng tâm bulong (K):
  • PN10: 295 mm
  • PN16 ~ PN25: 310 mm
• Số lỗ bulong (n-Ød):
  • PN10: 8 lỗ Ø23
  • PN16 ~ PN25: 12 lỗ Ø23
• Kích thước cổ van:
  • PN10: 20 mm
  • PN16 ~ PN25: 22 mm
• Kích thước đầu vận hành đầu nắp chụp ØE: 30 mm

4. Vật liệu của van Shinyi GVCX-0200

Một trong những yếu tố tạo nên độ bền của van cổng gang model GVCX-0200 là việc sử dụng vật liệu chuyên dụng cho hệ thống nước. Các bộ phận chính của van SHinyi GVCX-0200 là:

• Thân van và nắp van
  • Sản xuất từ gang cầu ASTM A536 / EN GJS 500-7
  • Khả năng chịu áp lực và va đập cao hơn gang xám thông thường
• Lá van
  • Lõi bằng gang cầu
  • Bọc kín cao su EPDM lưu hóa
  • Tăng độ kín và hạn chế rò rỉ
• Ty van
• • Inox ASTM A276 420
  • Chống ăn mòn trong môi trường nước
• Gioăng làm kín:
• • Cao su NBR
  • Duy trì độ kín khít trong quá trình vận hành

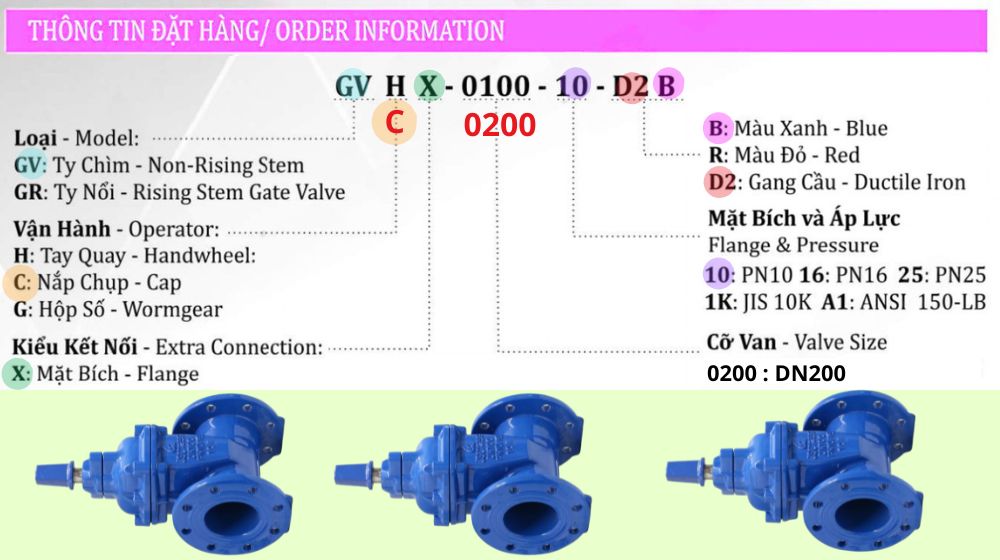

5. Mã đặt hàng chuẩn kỹ thuật của GVCX-0200

Để lựa chọn đúng Shinyi GVCX-0200 và tránh nhầm lẫn với dòng GVHX-0200, người mua nên hiểu ý nghĩa của từng ký tự trong mã đặt hàng của Shinyi. Việc đọc đúng model không chỉ giúp xác định kiểu vận hành mà còn nhận biết chính xác áp lực làm việc và vật liệu chế tạo của van.

Ví dụ mã sản phẩm của Shinyi GVCX DN200 là:

GVCX-0200-16-D2B

Mã này được chia thành các nhóm thông tin như sau:

• GV: Ký hiệu dòng van cổng ty chìm, thiết kế ty van không nâng lên khi vận hành
• C: Ký hiệu kiểu vận hành bằng nắp chụp
• X: Ký hiệu kiểu kết nối mặt bích
• 0200: Thể hiện kích thước danh nghĩa DN200
• 16: Chỉ cấp áp lực PN16 (Đọc thêm: PN16 là gì)
• D2: Thân van được chế tạo từ gang cầu đạt tiêu chuẩn ASTM A536/EN GJS 500-7
• B: Ký hiệu màu sơn xanh (Blue)
