Kết nối van với ống

Van là một thiết bị cơ khí sử dụng rộng rãi trên hệ thống ống dẫn trong ngành công nghiệp và dân dụng. Kết nối van và ống, giúp chúng ta đóng mở, điều chỉnh và kiểm soát dòng chảy đi qua bên trong đường ống.

1 Các kiểu kết nối van và ống

Trong nhiều ngành nghề: sản xuất thực phẩm, sản xuất hóa chất, ngành cấp và xử lý nước,…. Có nhiều loại van khác nhau như: Van bướm, van cổng, van bi,… được sử dụng, vậy làm thế nào để kết nối van với ông? Có những kiểu kết nối nào và có những tiêu chuẩn kết nối nào. Để giải đáp những thắc mắc này hãy cùng Vimi chúng tôi tìm hiểu về tiêu chuẩn kết nối van công nghiệp nhé!

Van kết nối với ống bằng ren

Kiểu kết nối bằng ren, thường được sử dụng cho các loại van có kích thước nhỏ ( chỉ từ DN65 trở lại ). Kiểu kết nối này áp dụng cho các van có vật liệu khác nhau như: Van đồng, van inox,… Cho hiệu quả kết nối nhanh, tiện lợi trong việc thay thế sửa chữa hoặc bảo dưỡng, tuy nhiên không chịu được áp lực cao

Kết nối van bi với ống 3

Kết nối van và ống bằng mặt bích

Kiểu kết nối này thường được sử dụng cho những van có kích cỡ đường ống lớn, có kích cỡ từ DN40 trở lên, đặc biệt là đối với van bướm, hoặc van cổng. Tuy nhiên, khi lựa chọn mặt bích để kết nối với van, chúng ta cần kiểm tra để biết van đang cần kết nối có mặt bích tiêu chuẩn JIS, hay mặt bích tiêu chuẩn BS, hoặc là mặt bích tiêu chuẩn DIN.

các tiêu chuẩn mặt bích

➂ Van kết nối với ống bằng phương pháp hàn

Van công nghiệp kết nối hàn được sử dụng cho những môi trường chịu áp lực lớn. Loại kết nối này thường được sử dụng cho các vật liệu như thép và inox, sử dụng trong các hệ thống khí nén áp lực, hệ thống hơi nóng hay dẫn dầu

kết nối van với ống bằng hàn

2 Kết nối van và ống bằng ren

Ren dùng trong kết nối giữa van và ống là loại ren ống. Thông thường, ren trong van kết nối bằng ren được hiểu mặc định là ren ống, đó cũng là lý do tại sao khi lựa chọn van, phía người sử không cần quan tâm đến kiêu chân ren của valve

Tham khảo thêm bài viết ” Tiêu chuẩn ren

3 Kết nối bằng van với ống bằng mặt bích

Trước hết, chúng ta cần hiểu rằng mặt bích hàn hoặc dán keo với ống, người ta kết nối đầu ống có mặt bích với mặt bích của van bằng bu-lông và đai ốc. Như đã trình bày ở trên, điều rất quan trọng là cần xác định rõ tiêu chuẩn của mặt bích trên van và áp lực của van để chọn lựa loại mặt bích kết nối với ống phù hợp

Kết nối van và ống bằng mặt bích tiêu chuẩn JIS (Tiêu chuẩn của Nhật) – Japanese Industry Standard

Với những van có nguồn gốc từ Nhật Bản hoặc Hàn Quốc và một số nước có sử dụng ” Tiêu chuẩn công nghiệp Nhật Bản “, van sẽ có tiêu chuẩn kết nối mặt bích theo tiêu chuẩn JIS, đặc biệt là mặt bích JIS 10K rất phổ biến

phạm vi sử dụng mặt bích tiêu chuẩn jis

Kết nối van với ống bằng mặt bích tiêu chuẩn BS (Tiêu chuẩn của Anh) – British Standards

Mặt bích này được sản xuất ở nhiều quốc gia khác nhau, đặc biệt ở Việt Nam mặt bích BS đã trở nên phổ biến nhất cho các đường ống thông dụng như đường ống dẫn nước, hơi, khí hay dầu

Mặt bích BS ứng dụng rộng rãi

Kết nối van với ống bằng tiêu chuẩn mặt bích ANSI (Tiêu chuẩn của Mỹ) – American National Standard Institute

Mặt bích được sản xuất theo tiêu chuẩn Mỹ, được sử dụng nhiều trong các dự án lọc hóa dầu. Loại mặt bích này không phổ biến và rộng rãi như mặt bích BS, tuy nhiên vẫn có nhiều đơn vị sẵn kho

Tiêu chuẩn mặt bích ANSI - Hoa Kỳ

Kết nối van với ống bằng mặt bích tiêu chuẩn DIN (Tiêu chuẩn của Đức) – Deutsches Institut für Normung

Kiểu kết nối tương đối bằng mặt bích theo tiêu chuẩn này, được đánh giá là nhưng hệ thống đường ống có yêu cầu kỹ thuật cao, áp dụng trên nhiều dự án của chủ đầu tư FID từ Châu Âu

Chủng loại mặt bích din

4 Kết nối van với ống bằng liên kết hàn

Van được hàn chặt vào đường ống bằng phương pháp hàn nhiệt – điện. Kiểu kết nối này thường dùng cho các đường ống áp lực cao hoặc hóa chất độc hại. Van với kiểu kết nối này thì đa số sử dụng cho van cửa thép, inox và nhựa. Với van cửa nhựa, thay vì dùng các mối hàn chúng ta dùng keo để cố định và gắn chặt giữa van với ống. =>>> Xem thêm ” Áp suất là gì

Có hai kiểu hàn giữa ống với van lần lượt là:

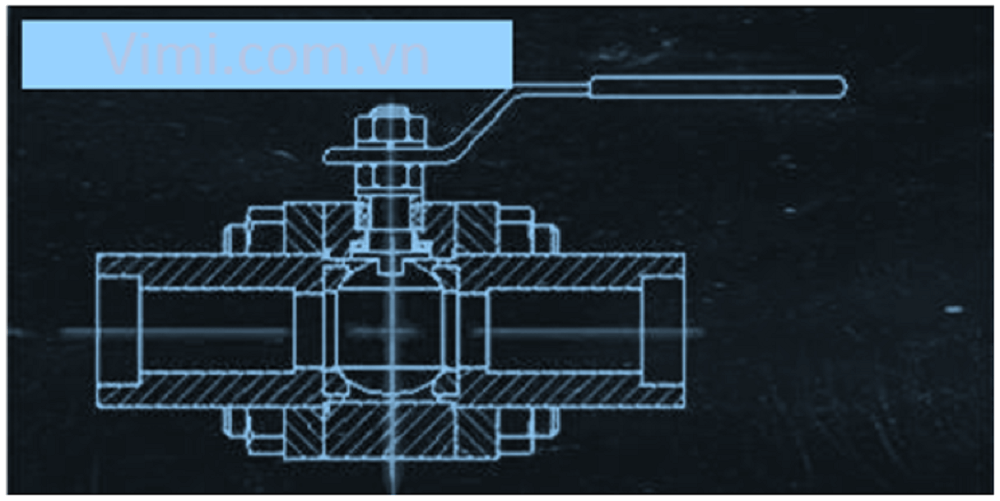

Hàn lồng – Socket welding

Tiêu chuẩn kết nối van với ống theo kiểu hàn lồng, là kiểu hàn đường ống với van, trong đó đường ống được đưa vào khu vực lõm của van. Trong quá trình sản xuất loại kết nối này, một đường ống sẽ được lắp vào khu vực lõm của khớp nối, hoặc được cắm vào để có đầu nhọn đồng bằng.

Tiêu chuẩn kết nối van 10

Kiểu hàn này chủ yếu được sử dụng cho đường kính ống nhỏ. Và được sử dụng cho các dây chuyền truyền tải vật liệu dễ cháy, độc hại hoặc đắt tiền mà không có sự rò rỉ nào.

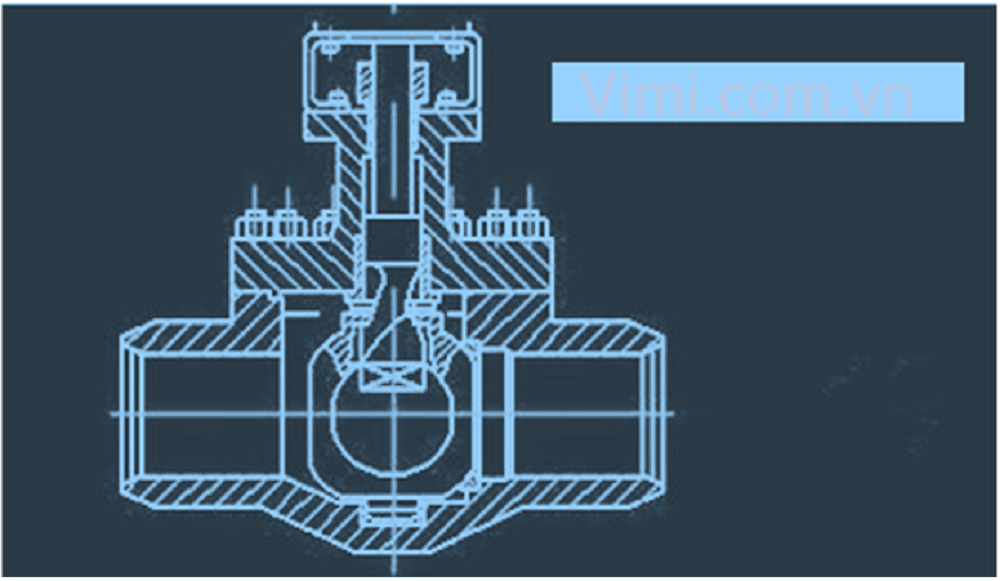

❷ Hàn đối đầu – Butt welding

Tiêu chuẩn kết nối van với ống theo phương pháp hàn đối đầu, thường ít được sử dụng, mặc dù đây là một kỹ thuật hàn được sử dụng phổ biến. Bởi hàn ống nối với van chỉ có thể được thực hiện bằng tay bởi thợ hàn có trình độ tương đối cao

Tiêu chuẩn kết nối van 9

Một số ưu điển của kiểu kết nối van và ống bằng mối hàn

Phương pháp kết nối này, thường đòi hỏi kỹ thuật kết nối ở bậc cao của người thợ hàn. Không những thế, van này cũng không phải dễ tìm kiếm và giá thành thường cao hơn so với các van cùng chủng loại và kích cỡ. Tuy nhiên, chúng có những ưu điểm vượt trội

  • Không có vết nứt bề mặt mối hàn và phần kim loại nóng chảy
  • Không có chỗ bướu, lẹm, cháy thủng, hàn không ngấu và những khuyết tật công nghệ khác.
  • Không có chỗ gãy góc, lệch mép.
  • Không có sai lệch kích thước, hình dạng mối hàn, cùng như phần lồi tăng bền.
  • Không có chỗ hàn thiếu ở chân mối hàn quá 15% chiều dày thành hoặc quá 3 mm nếu thành dày trên 20 mm đốt với sản phẩm chỉ hàn một phía.
  • Không có vết nút, rạn phần cấu tạo làm giảm tính đàn hồi vá tính dẻo của kim loại.
  • Không có hiện tượng rò rỉ nước.
  • Không có hiện tượng biến dạng rõ rệt.
