Ký hiệu các loại van

Trong bản vẽ, hoặc trong các sơ đồ sử dụng chúng ta thấy ký hiệu các loại van hoặc ” Valve symbols “. Với mỗi loại van đều cho ta các ký hiệu khác nhau, hoặc tùy vào từng nhà sản xuất nhà thiết kế, hoặc các đơn vị thi công và sử dụng mà các ký hiệu có thể khác nhau. Tuy nhiên hầu hết các ký hiệu đều có điểm chung và nguyên tắc ký hiệu. Hãy cùng VIMI tìm hiểu về tất cả các ký hiệu van

☆ Để thống nhất cách sử dụng từ, tránh nhầm lẫn với các từ chuyên nghành khác. Trong bài viết sẽ dùng từ “ Van “ hoặc “ Valve” để chỉ về thiết bị đang được nói đến

1 Ký hiệu chung của valve

Ký hiệu van, tên tiếng anh là “ Valve symbols “. Ký hiệu chung chỉ cho chúng ta biết có van trên dòng chảy đường ống, hoặc chỉ rõ đó là loại van gì. Đó là van có bao nhiêu ngã ( nhánh, dòng ), là van 1 chiều hay là van 2 chiều, an an toàn hay van thông thường…

Ký hiệu chung các loại van

♦ Ký hiệu đầu tiên

Cho chúng ta một dấu hiệu, mà qua đó chúng ta biết có một loại van nào đó được sử dụng. Nhưng không cung cấp cho chúng ta thông tin về loại van cụ thể như van cổng, quả cầu, van bi hay một chủng loại valve cụ thể. Để biết các chủng loại valve hãy tham khảo bài viết 『 Valve công nghiệp là gì 』

♦ Hai ký hiệu tiếp theo

Tương tự, hai ký hiệu tiếp theo cho chúng ta biết đó là van ba chiều và bốn chiều, nó có thể là van bi hoặc một loại van nào đó.

♦ Ký hiệu van một chiều

Ở đây chúng ta mới biết đó là là valve 1 chiều, nhưng chưa chỉ rõ chủng loại van, vì vậy chúng có thể là van một chiều kiểu lá lật, kiểu lò xo hoặc là van một chiều kiểu bi.

♦ Ký hiệu van an toàn

Đối với ký hiệu của van an toàn, đảm bảo áp suất đầu vào hoặc áp suất đầu ra của valve. Tuy nhiên ở đây, chúng ta chỉ nhận biết được rằng van đảm bảo cho dòng không vượt quá, nhưng cụ thể vượt quá như thế nào, sẽ phải ở ký hiệu chi tiết cho từng chủng loại valve.

♦ Ký hiệu van tuần hoàn tự động

Loại van này được sử dụng trong đường xả của bơm, đảm bảo bơm sẽ không bị áp suất đầu vào thấp dẫn đến xâm thực.

Hãy tìm hiểu ký hiệu các loại van riêng biệt để thấy được tính logic và sự dễ hiểu trong ký hiệu đó.

2 Ký hiệu van an toàn

Gồm các loại van, có chức năng đảm bảo an toàn cho hệ thống cũng như thiết bị, với những kỹ sư trong nghành chúng ta có thể đọc được chủng loại van, thậm chí đọc được cả nguyên lý hoạt động thông qua ” Valve symbols ” của loại van đó.

♦ Ký hiệu van góc: Trong hầu hết các trường hợp, van góc được sử dụng thường là van cầu.

♦ Ký hiệu van an toàn: Được sử dụng để bảo vệ hệ thống đường ống, hoặc các thiết bị phía trước van không bị vượt quá áp suất định mức. Hãy tham khảo bài viết 『 Van an toàn là gì 』 để hiểu thêm về loại valve này.

♦ Ký hiệu của van xả khí:  Được dùng để xả và hút khí vào, tránh tang áp suất đột ngột cho hệ thống, khi khởi động bơm, khi có sự thay đổi đột ngột về lưu lượng chất lỏng, đặc biệt khi tăng hoặc giảm thể tích chất lỏng trong két.  『 Van xả khí là gì

♦ Ký hiệu của van chân không: Van chân không có chức năng giảm áp suất chân không, trong trường hợp chân không được tạo ra trong bể, van sẽ hút không khí đi vào bể. Chức năng tương đối giống với van xả khí

Van an toàn có 2 loại là van an toàn tác động trực tiếp và tác động gián tiếp. Ký hiệu cuối cùng thể hiện cho van an toàn tác động gián tiếp

Ký hiệu van an toàn

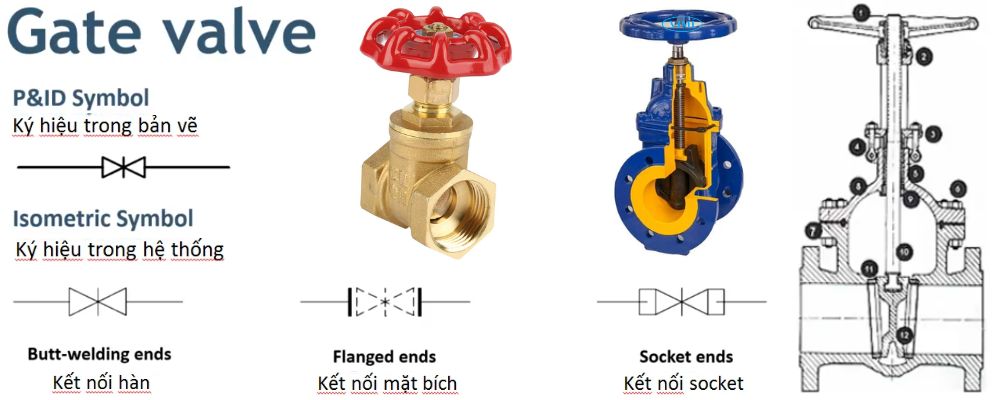

3 Ký hiệu van cổng

Hình dưới thể hiện cho chúng ta thấy ký hiệu van cổng. Ký hiệu này được sửa đổi từ ký hiệu van chung – Valve symbols, bằng cách chèn một đường thẳng đứng giữa hai hình tam giác. Ba ký hiệu hiển thị phía dưới, là các ký hiệu thể hiện van cổng được kết nối với ống bằng phương pháp nào. Kết nối hàn, kết nối mặt bích hay kết nối socket.

Hãy tham khảo bài viết『 Ký hiệu van cổng 』để biết chi tiết về các loại van cổng được ký hiệu như thế nào. Bài viết『 Van cổng là gì 』sẽ cho chúng ta biết về cấu tạo, cũng như nguyên lý hoạt động. Và để tìm hiểu về các loại van cổng hiện nay, bạn có thể tham khảo bài viết『 Phân loại cổng 』

Ky hieu van cong

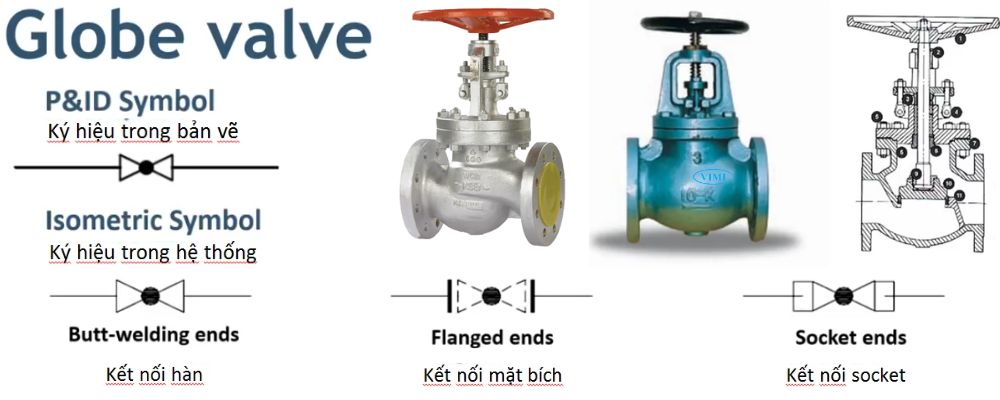

4 Ký hiệu van cầu

Ký hiệu van cầu, được tạo ra từ ký hiệu van chung bằng cách thêm một chấm tròn nhỏ, tượng trưng cho thân van dạnh hình cầu, nằm giữa các hình tam giác. Tương tự như van cổng, các ký hiệu hiển thị phía dưới là các ký hiệu thể hiện van cầu được kết nối hàn, kết nối mặt bích hay kết nối socket. Hãy tham khảo bài viết『 Van cầu là gì

Ký hiệu van cầu

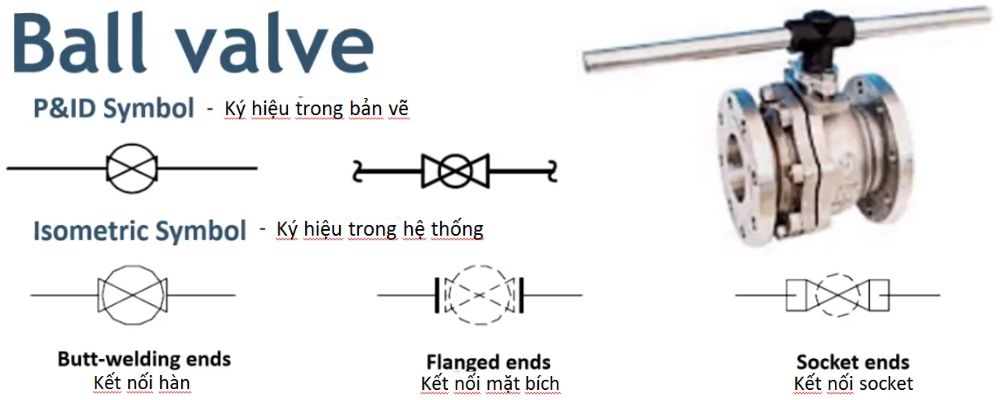

5 Ký hiệu van bi

Tương tự như 2 loại van trước. Ký hiệu van bi, được tạo ra bằng cách thêm một vòng, tượng trưng cho bi bên trong van, nằm giữa 2 hình tam giác của ký hiệu van chung. Và cũng có các ký hiệu thể hiện van cầu được kết nối hàn, kết nối mặt bích hay kết nối socket. Tham khảo bài viết『 Van bi là gì

Ký hiệu van bi

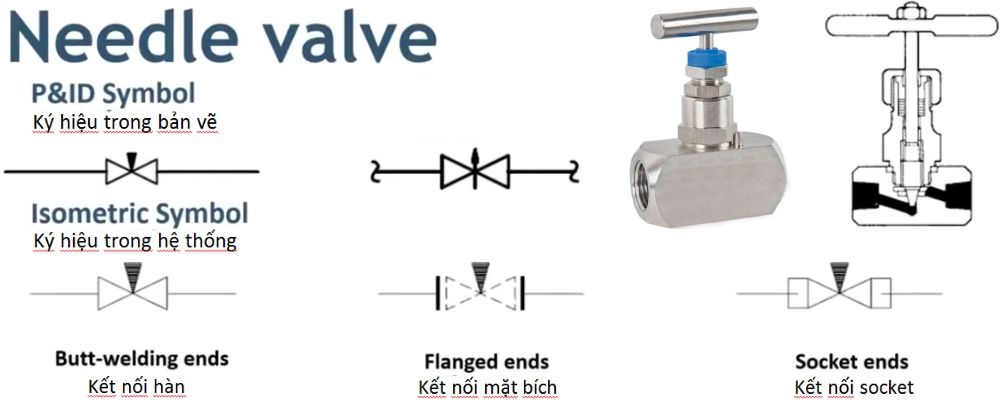

6 Ký hiệu van kim

Ký hiệu van kim, được tạo ra bằng cách thêm một tam giác màu đen, tượng trưng cho cái nêm, chèn vào giữa 2 hình tam giác của ký hiệu van chung. Các ký hiệu như van được kết nối hàn,  2 gạch đứng ở 2 đầu van thể hiện kết nối mặt bích, hay kết nối socket.

Ký hiệu van kim

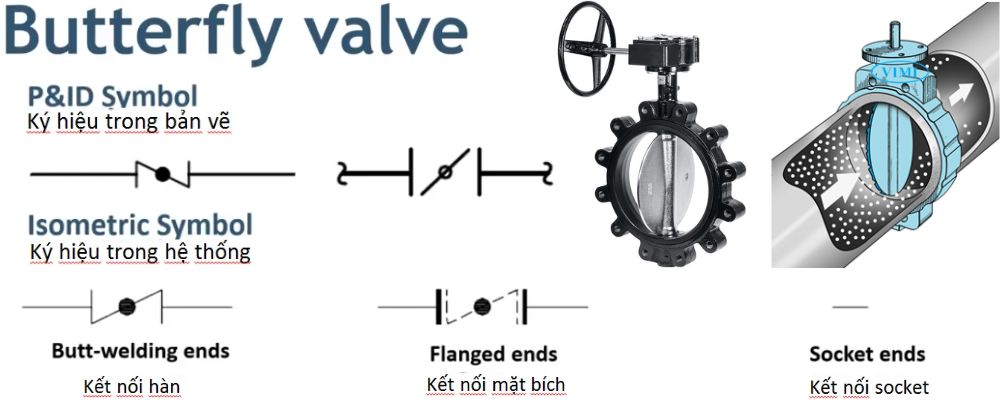

7 Ký hiệu van bướm

Ký hiệu van bướm là ký hiệu duy nhất của ” Valve symbols ” không sử dụng tam giác đầy đủ. Ký hiệu này gần giống với ký hiệu van cầu, khác ở chỗ là tam giác không đầy. Ký hiệu  này thể hiện rõ ràng hơn cho hình dạng và nguyên lý hoạt động của van bướm. Khác biệt nữa là loại van này không có kiểu kết nối socket.

Tham khảo bài viết『 Ký hiệu van bướm 』, 『 Van bướm là gì 』, 『 Phân loại van bướm 』để hiểu rõ hơn về van bướm

Ký hiệu của van bướm 111

8 Ký hiệu van màng

Ký hiệu van  màng, được tạo ra bằng cách thêm một cung tròn, tượng trưng cho màng có thể đàn hồi – tức đĩa van, chèn lên trên 2 hình tam giác của ký hiệu van chung. Van màng không có kiểu kết nối hàn,  chúng chỉ có kết nối mặt bích, hay kết nối socket. Tham khảo bài viết『 Van màng là gì

Ký hiệu van màng

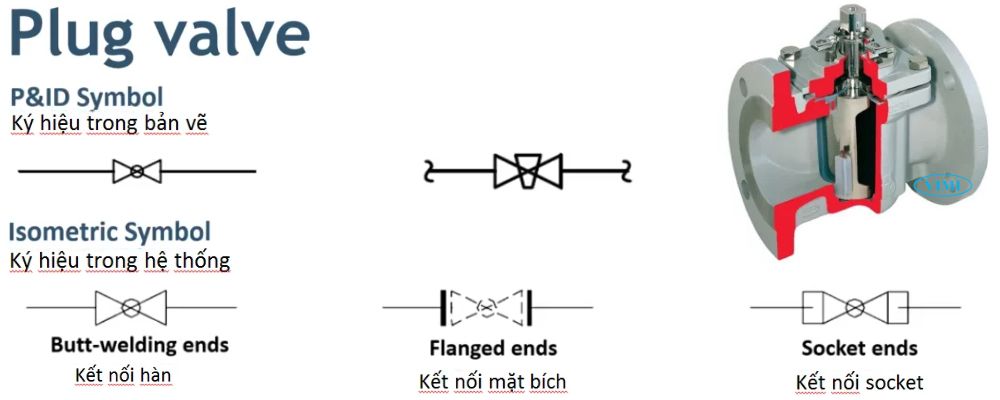

9 Ký hiệu van chốt

Cần lưu ý về sự khác nhau giữ ký hiệu loại van này, với ký hiệu loại van cầu và ký hiệu van bi. Đó là chấm tròn và hình tròn nhỏ giữa 2 tam giác. Loại van này cũng có các kiêu kết nối hàn, kết nối mặt bích và kết nối socket

Ký hiệu van chốt

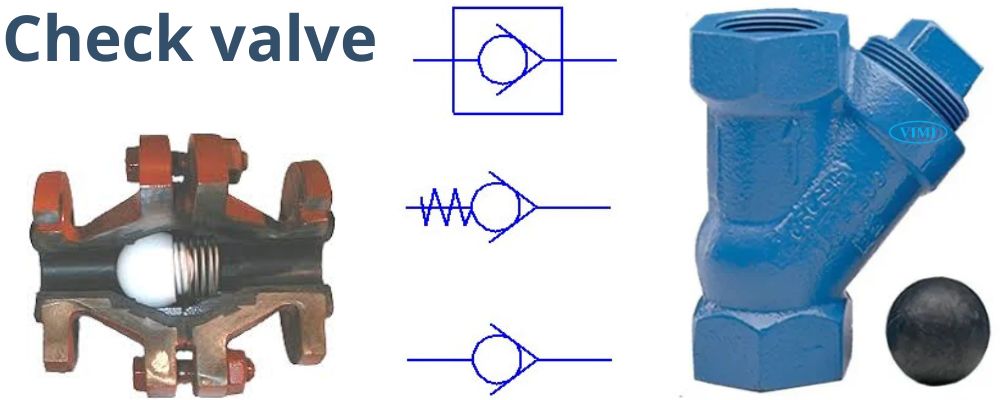

10 Ký hiệu van một chiều

Tìm hiểu van một chiều là gì, chúng ta biết rằng với loại van này có rất nhiều chủng loại khác nhau. Với loại van này thường được ký hiểu bởi vòng tròn tượng trưng cho phao bi, và tam giác khuyết một cạnh. Thể hiện đây là loai van chỉ cho dòng chất lỏng-khí đi qua theo chiều nhất định, không cho di theo chiều ngược lại, với mục đích bảo vệ những thiết bị trên hệ thống, cũng như bảo vệ hệ thống.

Ký hiệu van một chiều

11 Ký hiệu van đảo chiều

Với loại van này thường được ký hiểu bởi vòng tròn tượng trưng cho phao bi, và tam giác khuyết một cạnh, thể hiện đây là loai van chỉ cho dòng chất lỏng-khí đi qua theo nhiều chiều hướng khác nhau, khi thay đổi vị trí của đường dẫn bên trong van.

Chiều dẫn lưu chất được định sẵn, không cho di theo chiều ngược lại, với mục đích bảo vệ những thiết bị trên hệ thống, cũng như bảo vệ hệ thống.

Ký hiệu van đảo chiều

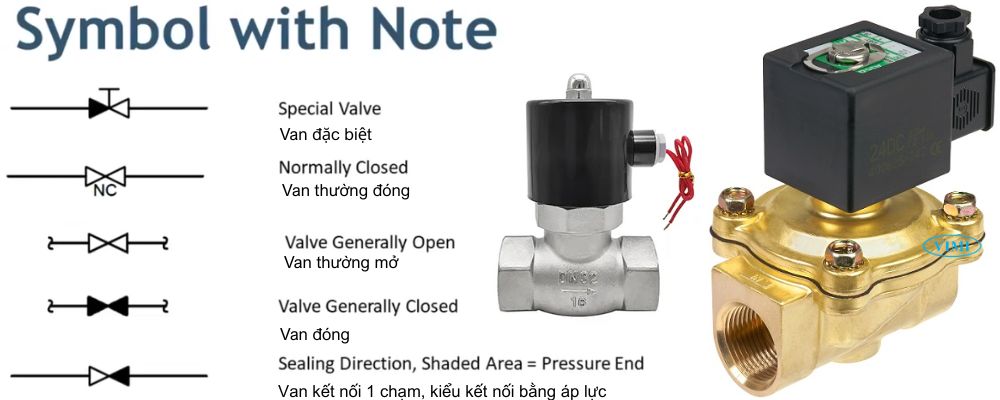

12 Ký hiệu van đặc biệt

Ngoài các ký hiệu phổ biến của ” Valve symbols ” ở trên, người ta còn dùng các ký hiệu đặc biệt để thể hiện mục đích đặc biệt của van.

Giúp người đọc bản vẽ, thi công hoặc người vận hành, thực hiện chức năng của van 1 cách chính xác.

Ký hiệu van đặc biệt
