Bích mù inox JIS 5K

Mặt bích mù inox JIS 5K là một giải pháp kinh tế và hiệu quả, trong việc bít kín các đầu ống chờ hoặc ngăn cách thiết bị để bảo trì là yêu cầu bắt buộc nhờ thiết kế kín hoàn toàn kết hợp cùng vật liệu thép không gỉ bền bỉ. Dưới đây là những kiến thức chuyên sâu về thông số kỹ thuật và hướng dẫn lựa chọn sản phẩm chuẩn xác nhất.

1. Định nghĩa và phân loại bích mù inox JIS 5K

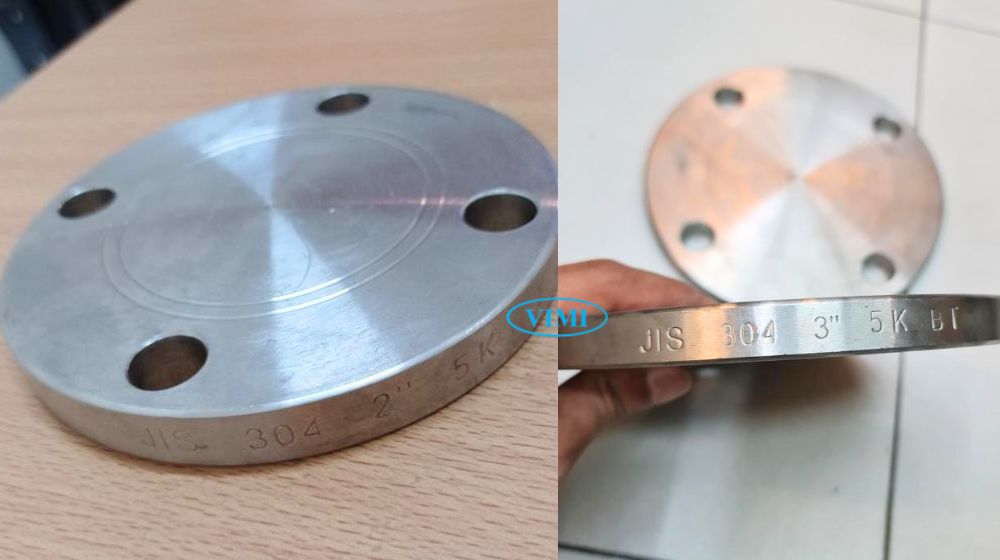

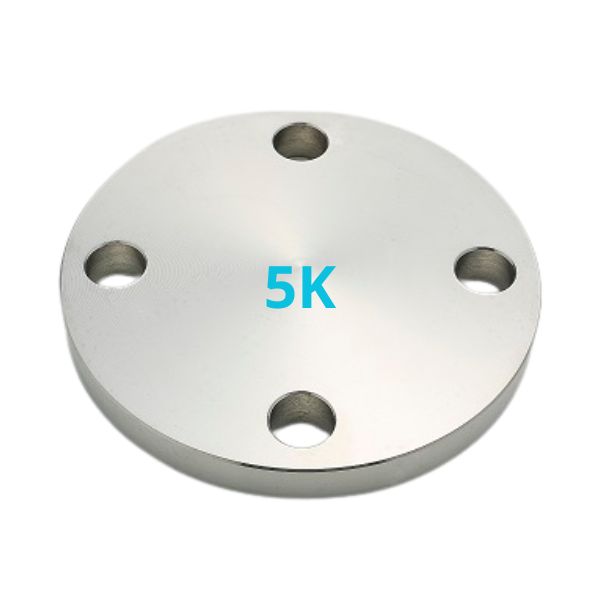

Trong sơ đồ kỹ thuật, bích mù inox JIS 5K (ký hiệu là BL – Blind Flange) là một phụ kiện có hình đĩa tròn nhưng hoàn toàn không có lỗ ở giữa. Nếu các loại bích rỗng dùng để kết nối và cho lưu chất đi qua, thì bích mù sinh ra để “chấm dứt” dòng chảy đó.

• Đặc điểm hình học: Bích mù inox JIS 5K có các lỗ bu lông xung quanh chu vi để kết nối với mặt bích đối diện, nhưng phần tâm hoàn toàn kín
• Chức năng chính: Dùng để đóng kín các đầu ống, các cổng chờ của thiết bị (như bồn chứa, máy bơm) hoặc để ngăn cách các đoạn ống khi cần bảo trì, sửa chữa
• Phạm vi áp dụng: Quy định kích thước định danh cực kỳ rộng, từ những size nhỏ như 10A ~ 1500A

2. Kích thước tiêu chuẩn của bích mù inox 5K

Bích mù inox JIS 5K được sản xuất theo tiêu chuẩn JIS cấp áp 5K. Do đó, kích thước của bích mù sẽ nằm trong bảng tra kích thước tiêu chuẩn mặt bích JIS 5K, bao gồm các thông số như:

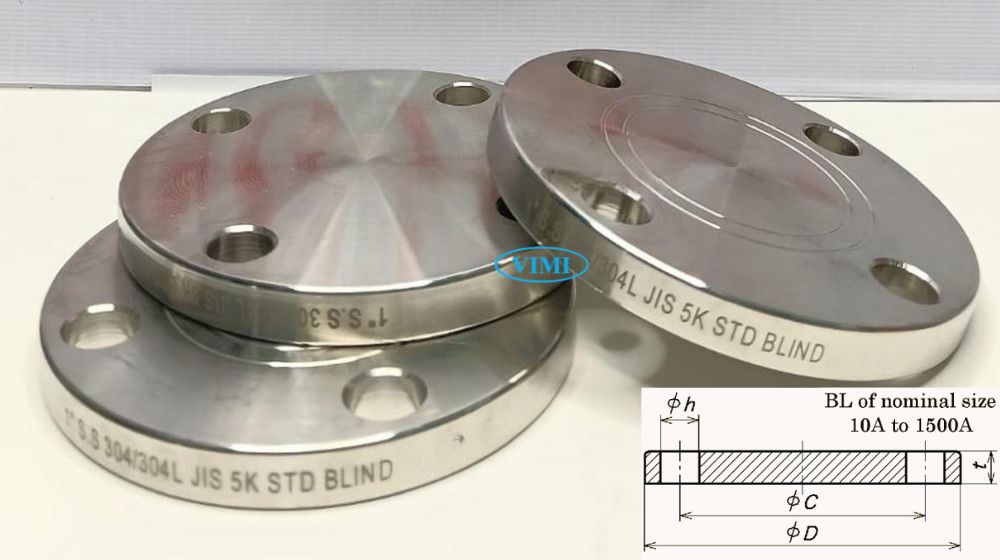

• Đường kính ngoài (D)
• Đường kính lỗ bulong (h)
• Đường kính đường tâm lỗ bulong (C)
• Số lỗ bulong
• Độ dày mặt bích (t)

Việc tham khảo bảng tra kích thước tiêu chuẩn giúp lựa chọn đúng loại bích mù inox JIS 5K phù hợp với hệ thống đường ống và áp lực làm việc thực tế

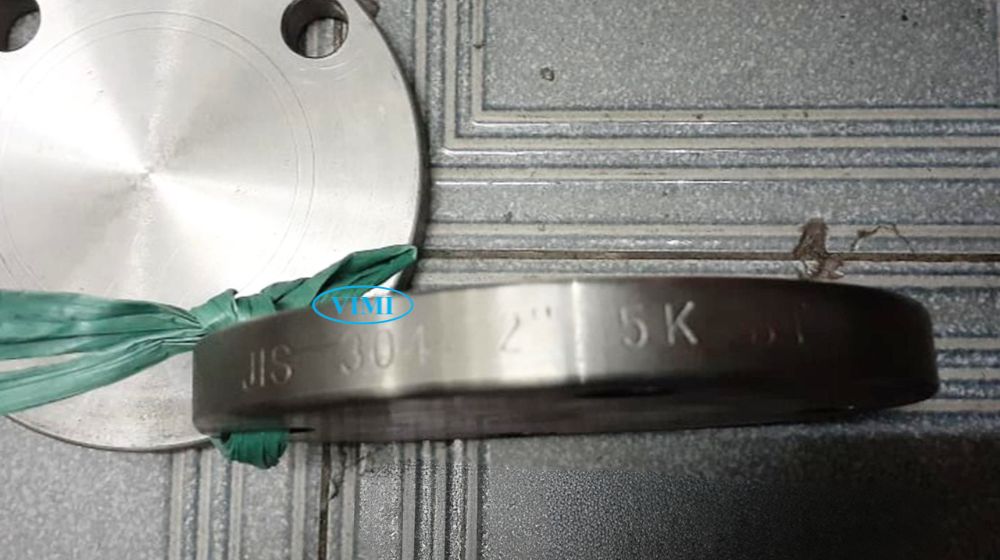

3. Vật liệu inox chế tạo bích mù

Vật liệu là yếu tố quyết định giá thành và khả năng chống ăn mòn. Khi chọn mua bích mù inox 5K, bạn cần xác định rõ môi trường lưu chất để chọn đúng nhóm vật liệu theo tiêu chuẩn JIS:

• Nhóm phổ thông (021a/b): Gồm các loại vật liệu dưới đây và là lựa chọn hàng đầu cho hệ thống nước sạch, thực phẩm nhờ độ bền cao và khả năng chống gỉ sét tốt
  • SUS 304
  • SUS F304 (rèn)
  • SCS13A (đúc)
• Nhóm chống ăn mòn cao (022a/b): Nhóm này có thêm thành phần Molyden, chuyên dùng cho môi trường nước biển hoặc hóa chất nồng độ thấp. Gồm :
  • SUS 316
  • SUS F316 hoặc SCS14A.
• Nhóm Carbon thấp (023a/b): Gồm SUS 304L, 316L. Các mác thép “L” này giúp hạn chế tình trạng rỉ sét tại các vị trí gần mối hàn hoặc trong các môi trường đặc biệt khắt khe về độ tinh khiết

4. Mối quan hệ giữa nhiệt độ và áp suất làm việc (P-T Rating)

Phụ thuộc vào nhóm vật liệu và cấp độ phụ kiện tuân theo,  bích mù inox JIS 5K có giới hạn nhiệt độ khác nhau. Ngoài ra, các mặt bích inox được sản xuất từ các nhà sản xuất khác nhau cũng sẽ có giới hạn nhiệt độ không giống nhau. Tuy nhiên, đa số các phụ kiện thường đạt tới giới hạn 120°C

Thực tế, theo tiêu chuẩn JIS loại B 2220:2012, khả năng chịu tải của bích mù inox 5K thay đổi linh hoạt theo nhiệt độ lưu chất:

Lưu ý: Phân nhóm III chỉ áp dụng cho nhiệt độ đến 120°C. Khi nhiệt độ tăng lên 300°C, áp suất làm việc an toàn của bích vẫn duy trì được ở mức 0.5 MPa (tương đương 5 kgf/cm²)

5. Bề mặt tiếp xúc gasket của bích mù inox 5K

Khả năng làm kín của hệ thống phụ thuộc rất lớn vào bề mặt tiếp xúc giữa mặt bích và gioăng (gasket). Đối với cấp áp suất thấp như bích mù inox 5K, tiêu chuẩn Nhật Bản có những quy định khắt khe về gia công bề mặt:

• Loại bề mặt phẳng (FF – Full face): Đây là kiểu bề mặt duy nhất được áp dụng cho cấp áp 5K. Toàn bộ bề mặt bích phẳng hoàn toàn để ép chặt vào gioăng
• Độ nhám tiêu chuẩn: Bề mặt FF phải được gia công tiện với độ nhám Ra từ 3.2 ~ 6.3 µm. Độ nhám này được thiết kế để “bám” gioăng tốt nhất
• Các kiểu bề mặt phức tạp hơn như mặt đực-cái (MF) hay lưỡi-rãnh (TG) tuyệt đối không áp dụng cho cấp áp suất 5K này

6. Phương pháp sản xuất bích mù inox 5K

Tại kho của nhà phân phối, bạn có thể bắt gặp bích mù inox 5K được sản xuất theo nhiều phương pháp khác nhau, mỗi loại đều phải đáp ứng tiêu chuẩn kỹ thuật:

• Rèn nóng: Phôi thép được nung nóng và rèn tạo hình. Đây là loại có độ bền kết cấu cao nhất.
• Đúc: Sử dụng thiết bị nấu chảy kim loại và khuôn đúc. Phù hợp cho các kích thước lớn hoặc hình dạng đặc thù.
• Cắt từ thép tấm: Sử dụng phương pháp đột dập, cắt gas hoặc cắt plasma

Lưu ý quan trọng: Nếu sử dụng cắt gas hoặc plasma, bề mặt cắt phải được gia công cơ khí (tiện/mài) để loại bỏ ít nhất 2mm lớp biên nhằm đảm bảo cơ tính ổn định

7. Ký hiệu và đánh dấu bích mù inox JIS 5K

Một sản phẩm chất lượng phải có thông tin rõ ràng. Khi kiểm tra hàng tại kho, bạn cần quan sát các ký hiệu đóng trên bề mặt chu vi của bích:

• Chủng loại: BL (bích mù) + FF (bề mặt phẳng)
• Áp suất định danh: Chữ 5K
• Kích thước: Ví dụ 100 / 100A
• Vật liệu: Ví dụ SUS304, SUS316
• Thương hiệu: Tên nhà sản xuất hoặc logo nhãn hiệu
• Việc kiểm tra kỹ ký hiệu giúp bạn không mua nhầm hàng “thiếu ly” hoặc sai mác thép inox

8. Hướng dẫn sử dụng an toàn

Để hệ thống vận hành bền bỉ, tôi muốn gửi đến anh em thợ và kỹ sư một lưu ý “xương máu” từ tiêu chuẩn:

• Sử dụng Gasket toàn mặt (Full face): Đối với các size lớn từ 400A trở lên, bạn nên sử dụng gioăng toàn mặt phủ kín cả các lỗ bu lông. Việc này giúp dàn đều lực siết, tránh hiện tượng mô-men uốn quá mức gây vênh hoặc nứt vỡ mặt bích khi siết bu lông quá tay
• Kiểm tra độ sạch: Trước khi lắp bích mù, hãy đảm bảo bề mặt FF sạch sẽ, không có vết xước sâu để gioăng có thể làm kín tuyệt đối
