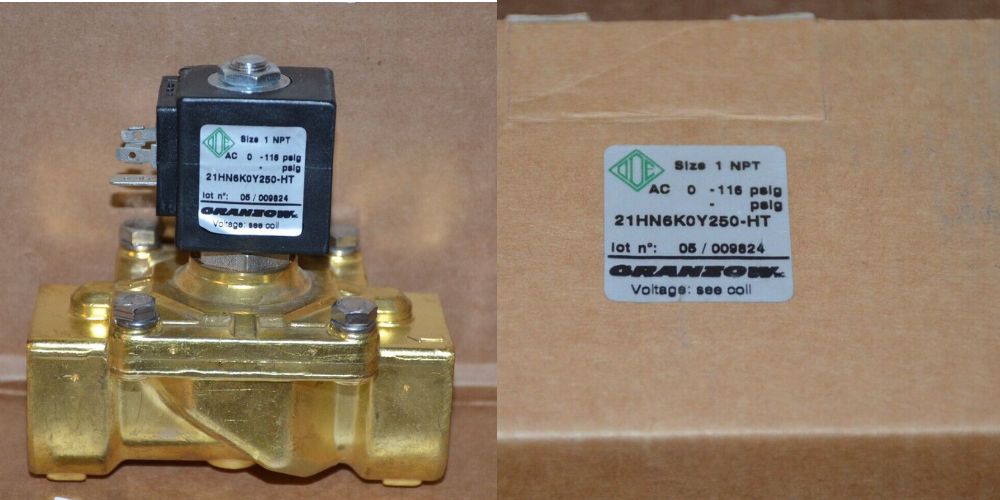

ODE 21HN6K0Y250-HT | 21HN6KOY250-HT

ODE 21HN6K0Y250-HT đôi khi khách hàng liên lạc với chúng tôi là ODE 21PW4KOT120 là một trong những van điện từ ODE, với màng làm từ vải độn. Van được lắp đặt trên đường ống kích cỡ 1″ và có lỗ hút lớn 25mm

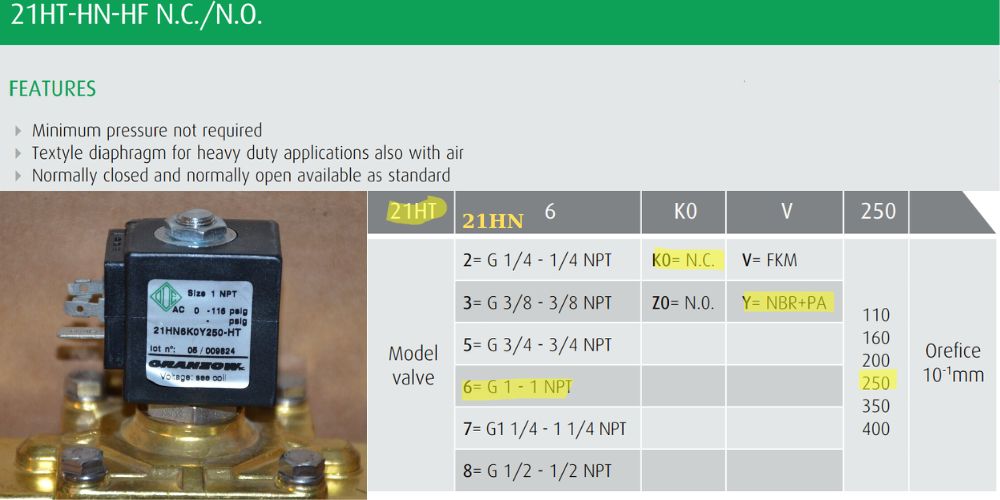

1. Đặc điểm nổi bật của ODE 21HN6K0Y250-HT

ODE 21HN6K0Y250-HT (hay 21HN6KOY250-HT) là dòng van sử dụng nhiều cho hệ thống gas với các đặc điểm cơ bản dưới đây

• Môi chất sử dụng: Không khí, xăng, dầu nhiên liệu, khí trơ, nước, dầu khoáng, dầu diesel và hơi nước
• Nhiệt độ môi trường: Theo thông số cuộn coil
• Nhiệt độ chất lỏng: -10°C ~ 140°C
• Cấp bảo vệ: IP 65 (hoàn chỉnh với phích cắm điện)
• Tiêu chuẩn điện: IEC 335
• Thời gian đóng mở: 20 ~ 40msec

2. Vật liệu chế tạo van và màng vải độn

ODE 21HN6K0Y250-HT được chế tạo bằng vật liệu tiêu chuẩn châu Âu đáp ứng các yêu cầu kỹ thuật dành riêng cho hệ thống khí nén

• Thân van: Đồng theo tiêu chuẩn UNI EN 12165 với mác vật liệu CW617N
• Cốt van: Thép không gỉ AISI 300
• Piston: Thép không gỉ AISI 400
• Lò xo: ​​Thép không gỉ AISI 300
• Lớp màng: Vải độn (NBR+PA)

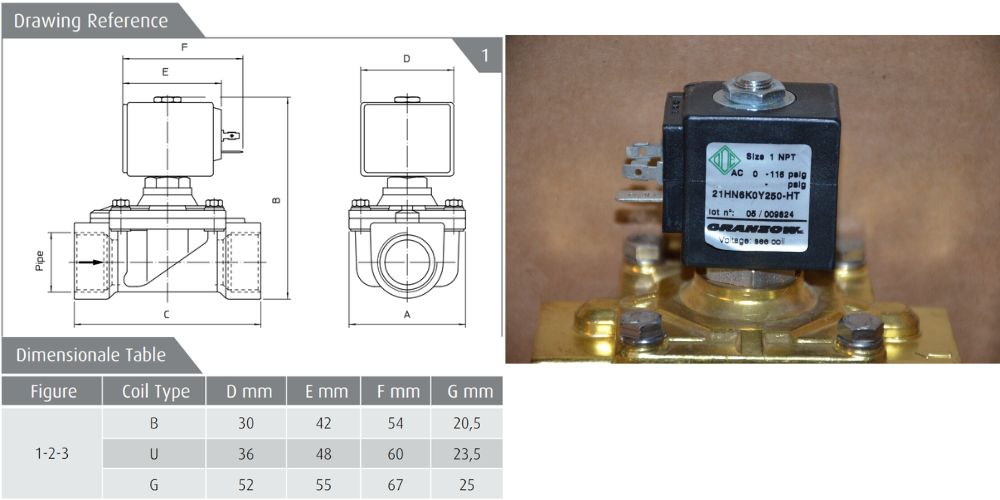

3. Bản vẽ chi tiết của van

21HN6K0Y250-HT (21HN6KOY250-HT) có bản vẽ chi tiết với kích thước chi tiết phụ thuộc vào kiểu cuộn coil lắp đặt với van

• Kích thước đường bao của van theo cuộn coil loại B
• Kích thước đường bao của van theo cuộn coil loại L

4. Kiểu đóng mở của van

ODE 21HN6K0Y250-HT (hay 21HN6KOY250-HT)  là dòng van điện từ thường đóng

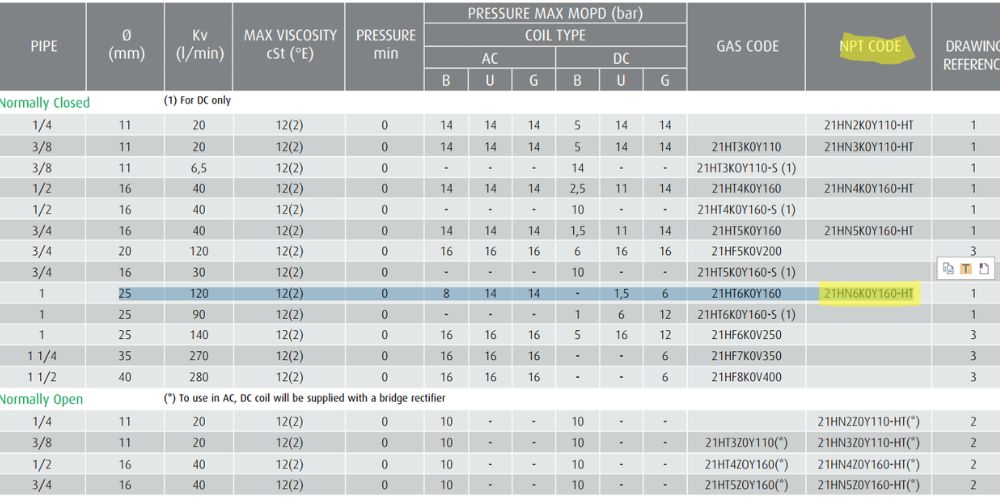

5. Áp suất và nhiệt độ giới hạn

21HN6K0Y250-HT (21HN6KOY250-HT) mặc dù có áp suất thiết kế là 25bar, nhưng van được yêu cầu làm việc với áp suất thấp hơn, đảm bảo độ an toàn cao trong quá trình vận hành với hệ thống khí nén

• Áp suất làm việc: 0 ~ 14bar
• Nhiệt độ làm việc: -10^oC ~ 140^oC
• Cấp chống nước: IP65
