ODE 21X3KT190 | 21X3KV190

ODE 21X3KT190 và ODE 21X3KV190 là những model của van điện từ ODE, van có đặc điểm nổi bật là đóng mở theo kiểu thường đóng. Vật liệu chế tạo thân van là inox 316 cùng với gioăng là PTFE và FKM

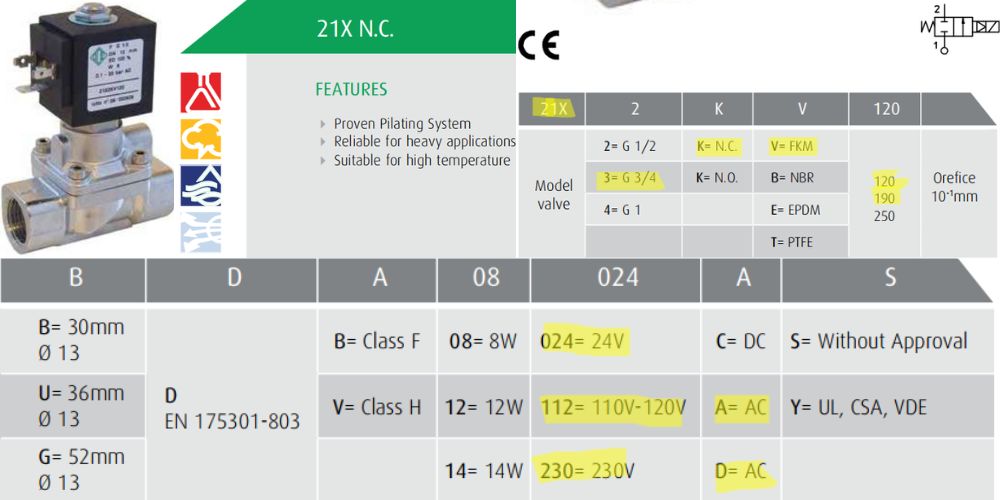

1. Sự khác nhau giưa 21X3KT190 và 21X3KV190

Nhìn qua các kí tự có trong tên 2 model chúng ta sẽ thấy rõ sự khác nhau nằm ở kí tự “T” và “V”. Để hiểu rõ sự khác nhau và hiểu ý nghĩa của từng kí tự, vui lòng xem giải thích ngay phía dưới

• 21X: Model van – dòng thân inox
• 3: Kích cỡ đường ống lắp van 3/4″
• K: Kiểu van thường đóng
• V: Gioăng làm từ vật liệu FKM
• T: Gioăng làm từ vật liệu PTFE
• 120: Kích cỡ lỗ hút 12mm

Van có thể sử dụng đa dạng dòng điện cả xoay chiều AC và một chiều DC

2. Đặc điểm đường ống lắp đặt van

ODE 21X3KT190 và ODE  21X3KV190 được thiết kế để phù hợp với ống 3/4″ theo tiêu chuẩn ống thép (ống kim loại nói chung), van sẽ lắp đặt trên ống có đặc điểm như sau

• Đường kính danh nghĩa: DN20 (20A) hay 3/4″
• Ống có đường kính ngoài: 27mm

3. Môi trường làm việc của 21X3KT190 và 21X3KV190

Với vật liệu thân van làm từ inox 316 và màng làm từ vật liệu PTFE và FKM nên van có thể làm việc từ những môi trường thông thường và cả môi trường hóa chất

• Lưu chất là nước
• Lưu chất là hóa chất

4. Vật liệu chế tạo và giới hạn làm việc của van

21X3KT190 và  21X3KV190 là van điện từ có thân làm bằng inox 316, và vật liệu gioăng cao cấp nên giới hạn làm việc tương đối tốt

• Nhiệt độ làm việc: -10^oC ~ 180^oC
• Áp suất làm việc: 0.5 ~ 10bar

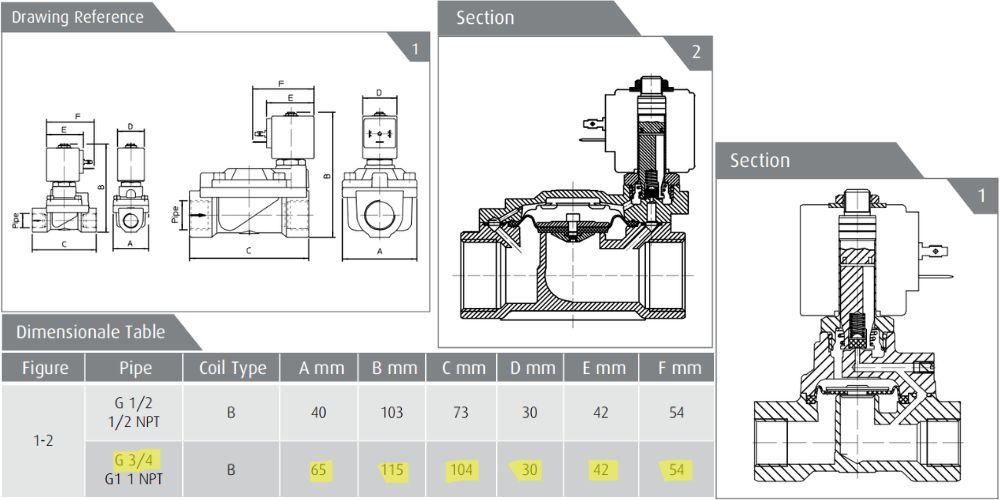

5. Thiết kế, cấu tạo và bản vẽ van

ODE 21X3KT190 và ODE 21X3KV190 được thiết kế bởi các kỹ sư chuyên ngành van và ống, với chi tiết bản vẽ như dưới đây. Người dùng có thể tham khảo các kích thước bao ngoài của van để đảm bảo không gian lắp đặt cũng như khi cần thay thế

6. Chủng loại van điện từ khác cùng nhãn hiệu

Cùng lắp đặt trên đường ống G 3/4″ nhưng các model dưới đây được sử dụng cho các van có đặc thù khác nhau

• Van dùng cho cháy nổ: 21W3KIV190; 21W3ZIV190
• Van cao áp (50bar): 4592MZU190
• Van dùng cho hơi nóng: 21YC5KOT190
