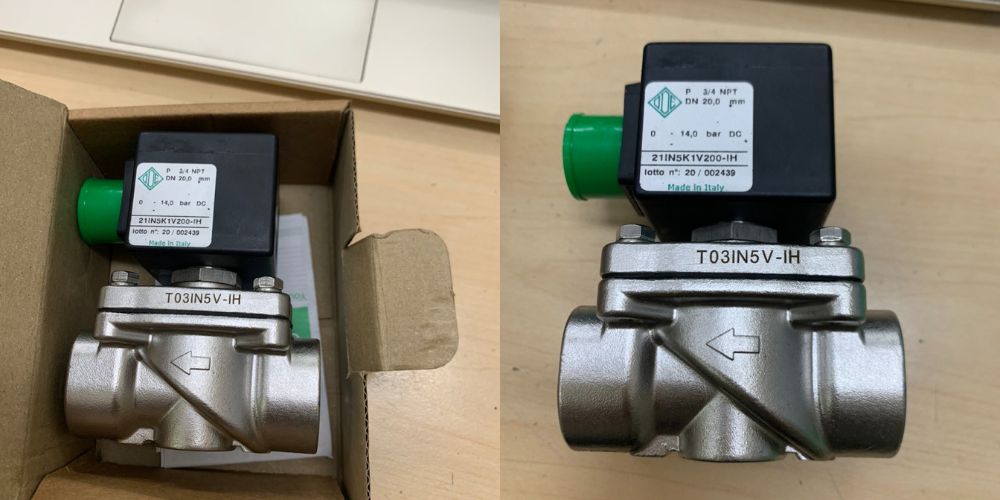

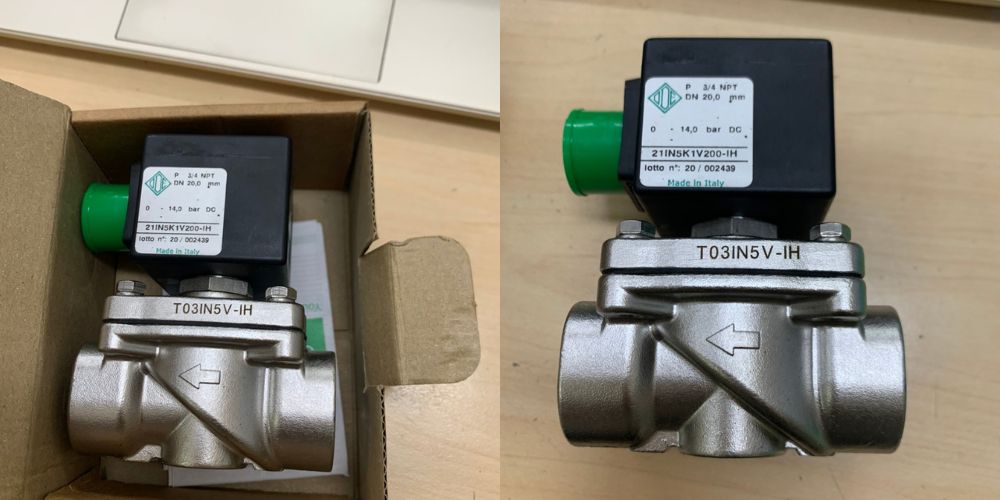

ODE 21IH5K1V200 | 21IN5K1T200

ODE 21IH5K1V200 và ODE 21IN5K1T200 là van điện từ ODE, lắp đặt trên đường ống có kích cỡ 3/4″ hay DN20. Điểm đặc biệt và nổi bật của van là có thân làm từ vật liệu inox, ngoài ra hai model tương ứng với hai kiểu ren là NPT và Gas code

1. Giới thiệu về 21IH5K1V200 và 21IN5K1T200

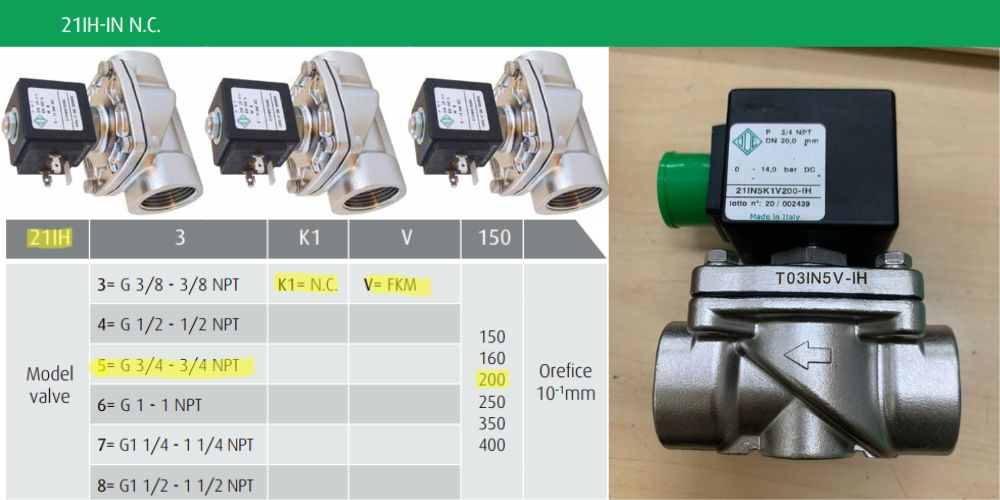

Quan trọng cần nhớ: Cả 21IH5K1V200 và  21IN5K1T200 đều là hai model của van điện từ thường đóng và chúng ta có thể hiểu rõ sau khi phân tích ý nghĩa các kí tự dưới đây

• 21IN: Dòng van thân inox ren NPT
• 21IH: Dòng van thân inox ren Gas
• 5: Van lắp đặt phù hợp trên đường ống 3/4″
• K1: N.C kiểu van thường đóng
• V: Vật liệu gioăng là FKM
• 200: Lỗ hút 20mm

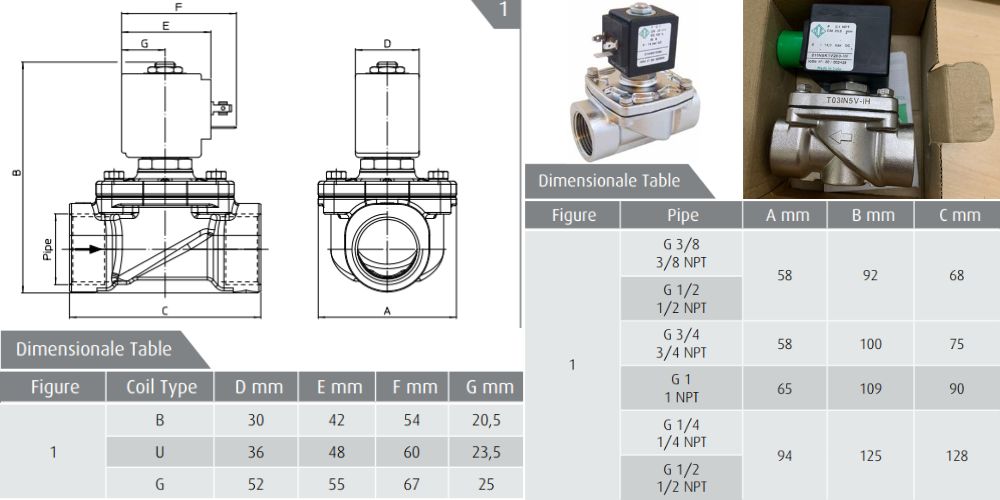

2. Đặc điểm đường ống lắp van

Chi tiết đặc điểm về tiêu chuẩn ống thép (ống kim loại nói chung) mà van sẽ lắp đặt

• Van lắp trên ống có đường kính danh nghĩa: DN25 (25A) hay 1″
• Ống có đường kính ngoài: 34mm
• 21IH5K1V200: Kết nối với ren ngoài là ren gas code
• 21IN5K1T200: Kết nối với ống ren ngoài là NPT

3. Môi trường làm việc của van

21IH5K1V200 và 21IN5K1T200 có thể làm việc trong nhiều môi trường khác nhau, phù hợp với giới hạn nhiệt độ và áp suất của van. Van được sử dụng phổ biến trong hai môi trường

• Nước
• Hóa chất

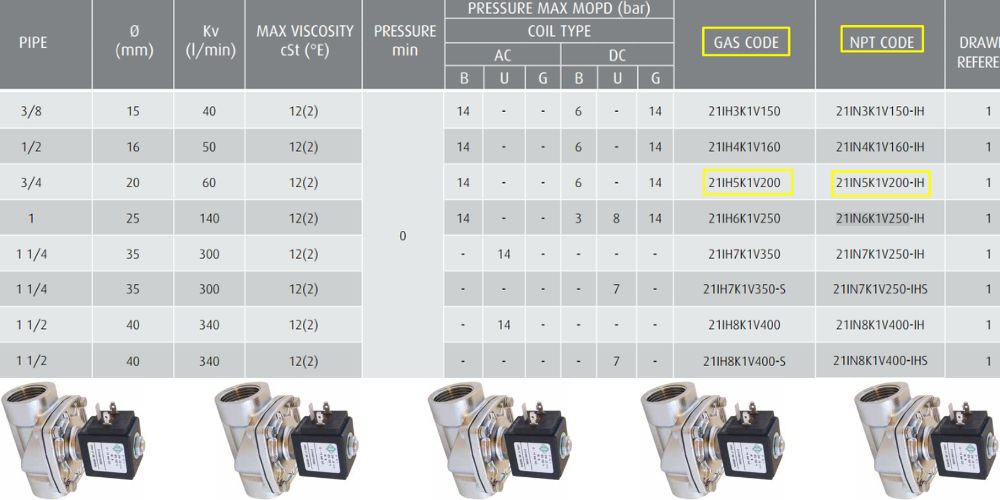

4. Giới hạn làm việc của van

Với vật liệu chế tạo thân van là inox 316 và gioăng FKM nên cả 21IH5K1V200 và 21IN5K1T200 đều có thể chịu được giới hạn làm việc như dưới đây

• Phạm vi nhiệt độ làm việc: -10^oC ~ 140^oC
• Phạm vi áp suất làm việc: 0 ~ 14bar

5. Các model khác có cùng kích cỡ

ODE 21IH5K1V200 và ODE 21IN5K1T200 chuyên dùng cho nước và hóa chất với thân làm từ inox 316, còn dưới đây là các model van khác có cùng kích cỡ để lắp đặt trên đường ống DN20

• Van điện từ áp cao (50bar): 4592MZU190
• Van điện từ chống cháy nổ: 21W3KIV190; 21W3ZIV190
