PIPE FITTING

Với người trong ngành chắc hẵn đã hiểu Pipe Fitting là gì. Song, việc hiểu tổng quan về các dòng phụ kiện nối ống cũng như cách kết nối và ứng dụng thì chỉ có chuyên gia ngành mới thực sự nắm rõ

1. Pipe Fitting là gì?

Pipe Fitting là thuật ngữ dùng để chỉ các phụ kiện nối ống với nhau, ống với các thiết bị hoặc các phụ kiện khác trong hệ thống đường ống với các mục đích khác nhau như
kết nối

• Chuyển hướng dòng chảy

• Thay đổi kích thước ống

• Điều chỉnh hoặc đóng ngắt lưu chất

Trong kỹ thuật, Pipe Fitting đóng vai trò quan trọng trong việc đảm bảo hệ thống vận hành ổn định, chống rò rỉ và chịu được áp suất/nhiệt độ theo thiết kế. Chúng xuất hiện ở khắp mọi nơi, từ hệ thống cấp thoát nước dân dụng đến các nhà máy lọc dầu, hóa chất phức tạp.

2. Pipe fitting type

Thế giới của Pipe fitting rất đa dạng, mỗi loại được thiết kế để giải quyết một bài toán hình học cụ thể trong không gian lắp đặt.

2.1 Elbow (Co/Cút)

Elbow chính là cút nối ống, đây là dòng Pipe Fitting được sử dụng để thay đổi hướng của dòng chảy. Các loại phổ biến nhất là

• Elbow 90°

• Elbow 45°

Ngoài ra còn có loại bán kính dài (Long Radius – LR) và bán kính ngắn (Short Radius – SR).

2.2 Tee

Tee chính là tê nối ống,  kiểu Pipe Fitting này có hình chữ “T“, dùng để chia nhánh dòng chảy từ đường ống chính.

• Equal Tee: Ba nhánh có kích thước bằng nhau.

• Reducing Tee: Nhánh phụ có kích thước nhỏ hơn đường ống chính.

2.3 Reducer

Reducer hay Reducing chính là côn thu, mục đích của loại Pipe Fitting này là dùng để kết nối hai đường ống có kích thước khác nhau. Với 2 dòng chủ đạo là

• Concentric Reducer: Giảm đồng tâm (hình phễu cân).

• Eccentric Reducer: Giảm lệch tâm (một cạnh phẳng), thường dùng cho đường ống nằm ngang để tránh đọng khí hoặc chất lỏng.

2.4 Union

Union hay chính là rắc co nối ống, tương tự như khớp nối nhưng được thiết kế để có thể tháo rời dễ dàng mà không cần cắt ống. Đây là giải pháp tối ưu cho các vị trí cần bảo trì thiết bị thường xuyên.

2.5 Cap

Khi cần dòng sản phẩm Pipe Fitting để bịt kín đầu ống, kết thúc một đường ống hoặc dùng làm dự phòng cho các kết nối trong tương lai chính là Cap với tên tiếng Việt là đầu bịt ống

Có 2 dòng Cap chính là

• Nút bịt đầu ống – Tức là dùng ren ngoài bịt với ống ren trong

• Nắp chụp – Thường là chụp lên đầu ống bằng ren hoặc keo, hoặc hàn

2.6 Bushing

Một dạng phụ kiện giúp thu hẹp kích thước lỗ ren, cho phép lắp một ống nhỏ vào một phụ kiện hoặc lỗ chờ lớn hơn. Pipe Fitting đó chính là Bushing và tiếng Việt thường dùng với nhiều tên khác nhau

• Với phụ kiện inox hoặc thép thì đây chính là lơ thu hay lơi thu

• Với phụ kiện nhựa thì đây chính là bạc chuyển bậc

2.7 Nipple

Một đoạn ống ngắn có ren ở hai đầu (hoặc một đầu), dùng để kết nối hai phụ kiện có ren trong với nhau thì chính là kép nối ống và là một trong những Pipe Fitting phổ biến trong việc nối các dòng van dân dụng với đầu ren trong

2.8 Socket

Pipe Fitting mà dùng để nối hai đoạn ống thẳng có cùng kích thước lại với nhau. Có thể là

• Dạng hàn (Socket weld)

• Dạng ren (Screw socket)

• Dạn dán keo (Glue socket)

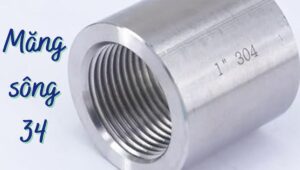

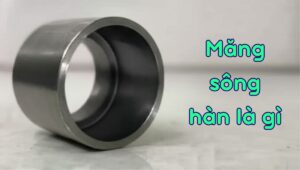

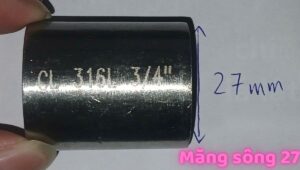

Chi tiết măng sông là gì, sẽ giúp bạn hiểu cặn kẽ hơn về dòng sản phẩm này

2.9 Equal Cross Tee

Tương tự như Tee nhưng có 4 nhánh, tạo thành hình chữ thập, cho phép dòng chảy phân phối đi 4 hướng. Đây chính là tứ thông

2.10 Saddle

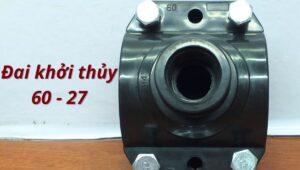

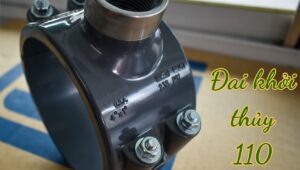

Thiết kế giống như một cái yên ngựa, dùng để trích xuất dòng chảy từ một đường ống chính đang hoạt động mà không cần cắt rời ống và đó chính là đai khởi thủy

Ngoài đai khởi thủy thì còn có 1 loại đai khác tương tự nhưng khác chức năng chính là đai sửa chữa

2.11 Flange

Phụ kiện có dạng đĩa giúp kết nối ống với van, bơm hoặc các thiết bị khác bằng bulong. Mặt bích giúp việc tháo lắp hệ thống quy mô lớn trở nên nhanh chóng và chắc chắn.

Khi lựa chọn mặt bích điều quan trọng cần phải chú ý ngoài vật liệu chính là

• Tiêu chuẩn mặt bích

• Áp lực theo tiêu chuẩn đó

3. Pipe Fitting Material

Vật liệu là yếu tố quyết định độ bền và khả năng chịu nhiệt/áp của Pipe Fitting.

• Carbon Steel (Thép carbon): Phổ biến nhất trong công nghiệp dầu khí, PCCC nhờ chịu lực tốt (Vd: ASTM A234 WPB).

• Stainless Steel (Inox): Chống ăn mòn tuyệt vời, dùng trong hóa chất, thực phẩm (Vd: Inox 304, 316).

• Cast Iron (Gang): Thường dùng cho hệ thống thoát nước hoặc xử lý nước thải (Vd: Gang cầu, gang xám).

• Plastic (Nhựa): Nhẹ, giá rẻ, chống hóa chất nhẹ (Vd: PVC, uPVC, PPR, HDPE).

4. Pipe Fitting Connect

Cách kết nối phụ kiện phụ thuộc vào vật liệu và áp suất làm việc của hệ thống:

• Threaded (Nối ren): Dùng cho ống nhỏ, áp suất thấp. Các chuẩn ren phổ biến là NPT (Mỹ) hoặc BSP (Anh/Châu Âu).

• Butt Weld (Hàn đối đầu): Hai đầu được vát cạnh và hàn trực tiếp, dùng cho hệ thống áp suất cao, cố định.

• Socket Weld (Hàn lồng): Ống được đút vào trong phụ kiện rồi hàn viền xung quanh.

• Flanged (Nối bích): Kết nối bằng bulong và gioăng làm kín (Gasket).

• Glue/Cement (Dán keo): Đặc trưng cho các loại Pipe Fitting bằng nhựa như PVC.

5. Vietnam Top Pipe Fitting Brand
