Shinyi RVCX DN65

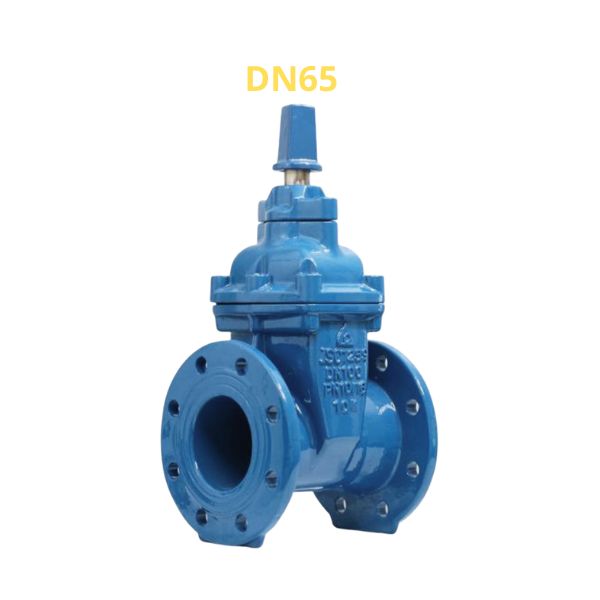

Van Shinyi RVCX-0065 là dòng van cổng ty chìm nắp chụp cỡ DN65 được ứng dụng rộng rãi trong các hệ thống cấp nước và hạ tầng kỹ thuật. Đây là một trong những yếu tố giúp RVCX-0065 duy trì độ tin cậy và tính đồng bộ trên nhiều công trình cấp nước

1. Shinyi RVCX DN65 dùng trong hệ thống nào

RVCX-0065 là model thuộc dòng van cổng nắp chụp của Shinyi, được thiết kế cho đường ống DN65. Với kích thước vừa phải và kết cấu gọn gàng, sản phẩm được sử dụng rộng rãi trong nhiều hệ thống cấp nước hiện nay.

Một số ứng dụng phổ biến của Shinyi RVCX DN65 là:

• Hệ thống cấp nước sinh hoạt tại khu dân cư
• Tuyến ống phân phối nước trong nhà máy
• Trạm bơm tăng áp và trạm cấp nước
• Hệ thống tưới tiêu và hạ tầng kỹ thuật
• Mạng lưới phòng cháy chữa cháy quy mô vừa và nhỏ

Nhờ thiết kế van cổng ty chìm, model này đặc biệt phù hợp với các vị trí lắp đặt dưới mặt đất hoặc trong hố van kỹ thuật

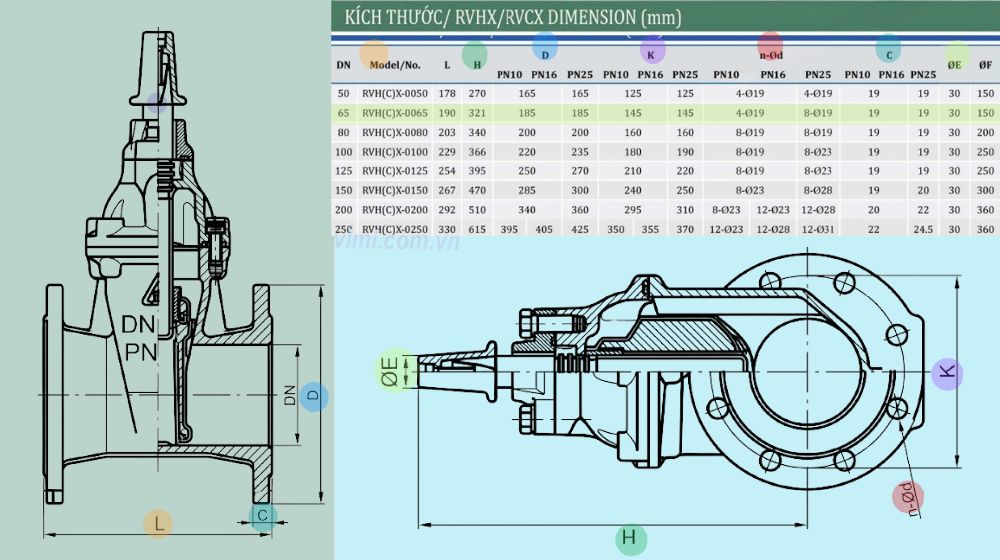

2. Kích thước lắp đặt của RVCX-0065

Theo catalogue Shinyi, van cổng mặt bích model RVCX-0065 có các thông số kỹ thuật chính như sau:

• Kích thước danh nghĩa (DN): DN65 >> Đọc thêm DN65 là phi bao nhiêu
• Chiều dài thân van (L): 190 mm
• Chiều cao tổng thể (H): 265 mm
• Đường kính ngoài mặt bích (D): 185 mm
• Đường kính vòng tâm bulong (K): 145 mm
• Số lượng lỗ bulong (n-Ød): 4 lỗ Ø19
• Chiều dày mặt bích (C): 19 mm

Trong đó:

• L (Face to Face Length): Chiều dài kết nối giữa hai mặt bích của van
• H (Height): Chiều cao từ tâm đường ống đến đỉnh nắp chụp
• D (Flange Diameter): Đường kính ngoài mặt bích
• K (Pitch Circle Diameter): Đường kính vòng tâm bulong
• n-Ød: Số lượng và đường kính lỗ bulong
• C (Flange Thickness): Chiều dày mặt bích

3. Vì sao Shinyi RVCX-0065 phù hợp với công trình chôn ngầm

Một trong những ưu điểm nổi bật của van cổng gang model RVCX-0065 là khả năng làm việc hiệu quả trong các hệ thống chôn ngầm. Thiết kế của van được tối ưu để phù hợp với điều kiện vận hành dưới mặt đất và trong các hố van kỹ thuật.

Những đặc điểm giúp Shinyi RVCX DN65 phù hợp với công trình chôn ngầm gồm:

• Thiết kế ty chìm: Chiều cao van không thay đổi khi đóng mở
• Vận hành bằng nắp chụp: Dễ dàng thao tác bằng khóa chữ T từ mặt đất
• Kết nối mặt bích chắc chắn: Đảm bảo độ ổn định cho hệ thống đường ống
• Lớp sơn Epoxy bảo vệ: Hạn chế tác động của độ ẩm và môi trường bên ngoài
• Kết cấu gọn gàng: Phù hợp với các hố van có không gian hạn chế

4. Tiêu chuẩn kỹ thuật của Shinyi RVCX DN65

Để đáp ứng yêu cầu của các hệ thống cấp nước hiện đại, RVCX-0065 được sản xuất theo nhiều tiêu chuẩn kỹ thuật quốc tế dành cho ngành nước. Một số tiêu chuẩn áp dụng trên dòng van Shinyi RVCX DN65 gồm:

• BS 5163-1: Tiêu chuẩn van cổng dùng cho hệ thống cấp nước
• BS EN 1074-1: Tiêu chuẩn van sử dụng trong mạng lưới cấp nước
• ISO 7259: Tiêu chuẩn van cổng ty chìm
• AWWA C509: Tiêu chuẩn van cổng lá van bọc cao su
• PN10, PN16, PN25: Các cấp áp lực mặt bích phổ biến
• JIS và ASME: Hỗ trợ nhiều tiêu chuẩn kết nối quốc tế

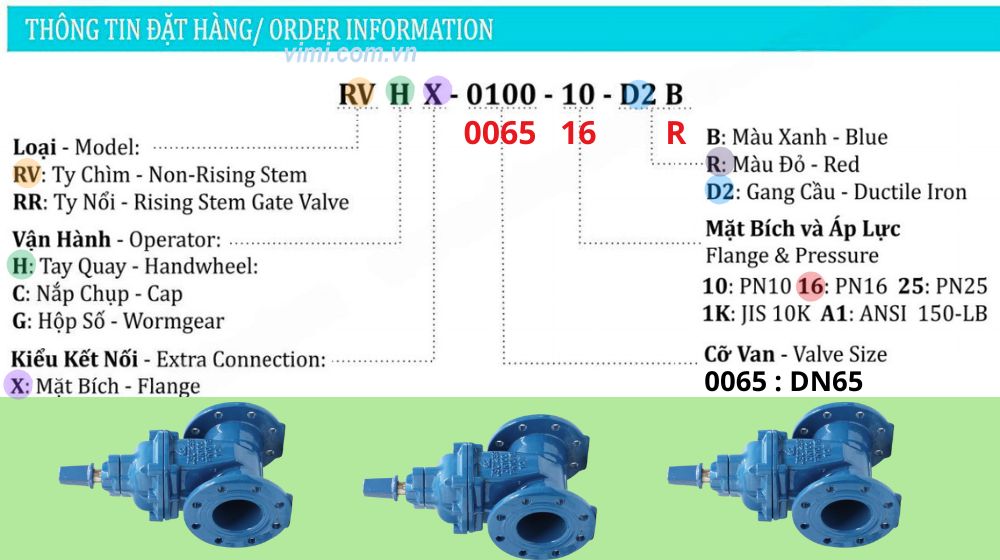

5. Đọc hiểu mã đặt hàng của RVCX-0065

Để lựa chọn đúng van Shinyi RVCX DN65, người mua nên kiểm tra đầy đủ model trước khi gửi yêu cầu báo giá. Ví dụ mã sản phẩm van cổng DN65 đầy đủ chuẩn kỹ thuật gồm:

RVCX-0065-16-D2-B

Ý nghĩa các ký hiệu trên mã đặt hàng là:

• RVCX: Dòng van cổng ty chìm vận hành bằng nắp chụp, kết nối mặt bích
• 0065: Kích thước danh nghĩa DN65
• 16: Cấp áp lực làm việc PN16 (Đọc thêm: PN16 là gì)
• D2: Thân van và nắp van được chế tạo từ gang cầu
• B: Sơn Epoxy màu xanh

Trước khi đặt hàng, người dùng nên đối chiếu mã RVCX-0065 là:

• Kích thước DN65
• Cấp áp lực yêu cầu
• Tiêu chuẩn mặt bích
• Màu sơn của van
• Phụ kiện vận hành đi kèm nếu có
