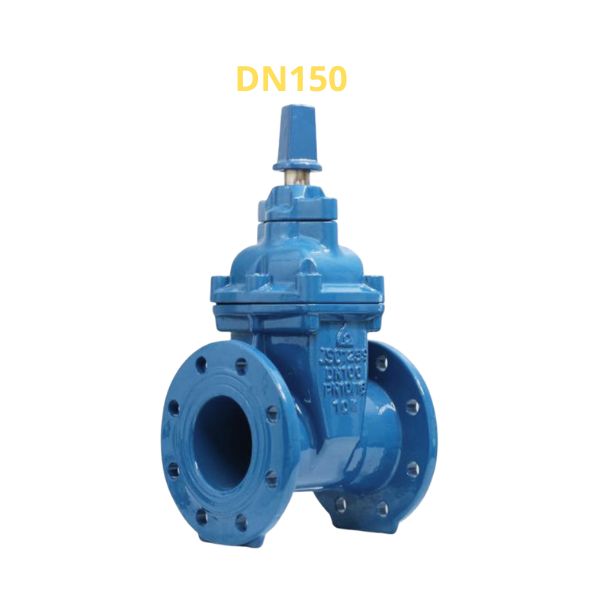

Shinyi RVCX DN150

Shinyi RVCX-0150 là dòng van cổng DN150 kiểu ty chìm được sử dụng phổ biến trong hệ thống cấp nước nhờ khả năng đóng ngắt ổn định và kiểm soát dòng chảy hiệu quả. Từ thiết kế lá van, ty van cho đến kết cấu làm kín, mỗi chi tiết đều góp phần nâng cao độ tin cậy và tuổi thọ vận hành của sản phẩm

1. Giới thiệu van Shinyi RVCX-0150

Shinyi RVCX-0150 thuộc dòng van cổng ty chìm nắp chụp của Shinyi, được thiết kế chuyên dụng cho các hệ thống cấp nước có lưu lượng trung bình và lớn. Một số đặc điểm nổi bật của Shinyi RVCX DN150 là:

• Thuộc dòng van cổng ty chìm (non rising gate valve)
• Vận hành bằng nắp chụp phù hợp cho công trình chôn ngầm
• Kết nối mặt bích chắc chắn theo nhiều tiêu chuẩn quốc tế
• Sử dụng lá van bọc cao su EPDM có độ kín cao
• Thích hợp cho hệ thống cấp nước sạch, trạm bơm và hạ tầng kỹ thuật

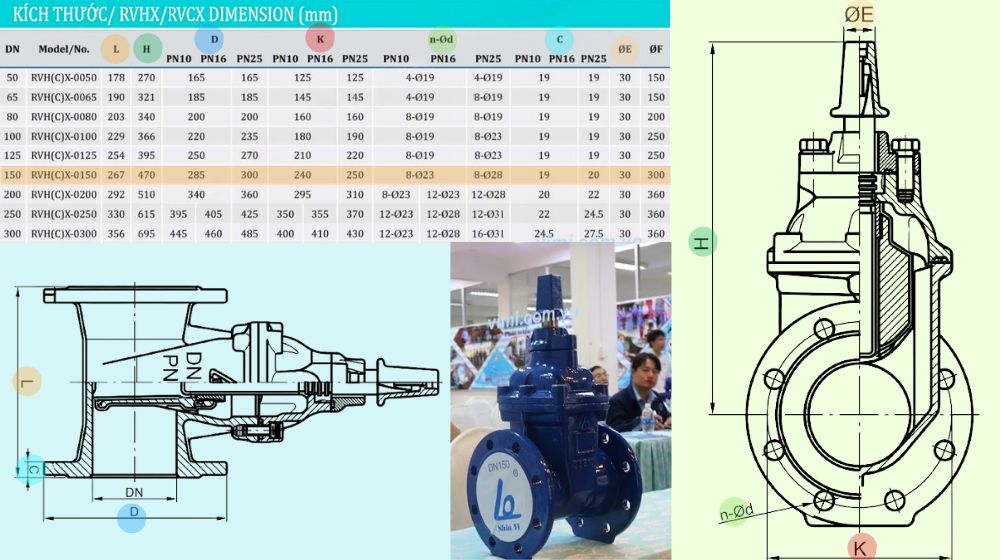

2. Kích thước lắp đặt của van Shinyi RVCX-0150

Van cổng mặt bích model RVCX-0150 có các thông số kích thước cơ bản như sau:

• Kích thước danh nghĩa: DN150 >> Hiểu thêm cỡ DN150 là phi bao nhiêu
• Chiều dài thân van (L): 280 mm
• Chiều cao tổng thể (H): 500 mm
• Đường kính ngoài mặt bích (D): 285 mm
• Đường kính vòng tâm bulong (K): 240 mm
• Số lượng lỗ bulong (n-Ød): 8 lỗ Ø23
• Chiều dày mặt bích (C): 24 mm

Trong đó:

• L: Chiều dài kết nối giữa hai mặt bích
• H: Chiều cao từ tâm đường ống đến đỉnh nắp chụp
• D: Đường kính ngoài mặt bích
• K: Đường kính vòng tâm bulong
• n-Ød: Số lượng và kích thước lỗ bulong
• C: Chiều dày mặt bích

3. Khả năng đóng ngắt dòng chảy của Shinyi RVCX DN150

Đối với các tuyến ống DN150, khả năng đóng ngắt ổn định là yếu tố quan trọng ảnh hưởng trực tiếp đến hiệu quả vận hành của hệ thống. Với thiết kế chuyên dụng cho ngành nước, Shinyi RVCX DN150 đáp ứng tốt yêu cầu này.

Những đặc điểm giúp van cổng Shinyi model RVCX-0150 kiểm soát dòng chảy hiệu quả gồm:

• Lá van bọc EPDM: Tạo độ kín cao khi van ở trạng thái đóng
• Cơ chế đóng mở từ từ: Hạn chế tác động đột ngột lên đường ống
• Đáy van thiết kế phẳng: Giảm nguy cơ tích tụ cặn bẩn
• Ty van inox: Đảm bảo khả năng truyền động ổn định
• Độ kín lâu dài: Hạn chế hiện tượng rò rỉ trong quá trình sử dụng

4. Chi tiết giúp Shinyi RVCX-0150 vận hành ổn định

Độ bền của RVCX-0150 không chỉ đến từ thiết kế tổng thể mà còn được tạo nên bởi nhiều chi tiết cấu tạo quan trọng. Các bộ phận góp phần duy trì khả năng vận hành ổn định gồm:

• Thân van gang cầu ASTM A536: Chịu lực và chống va đập tốt
• Lá van bọc cao su EPDM: Tăng khả năng làm kín và chống mài mòn
• Ty van inox ASTM A276 420: Hạn chế ăn mòn trong môi trường nước
• Đai ốc đồng thau: Giúp quá trình đóng mở diễn ra nhẹ nhàng
• Gioăng O-ring NBR: Tăng hiệu quả làm kín tại cổ van
• Sơn Epoxy 250 ~ 300 µm: Bảo vệ bề mặt khỏi tác động của môi trường

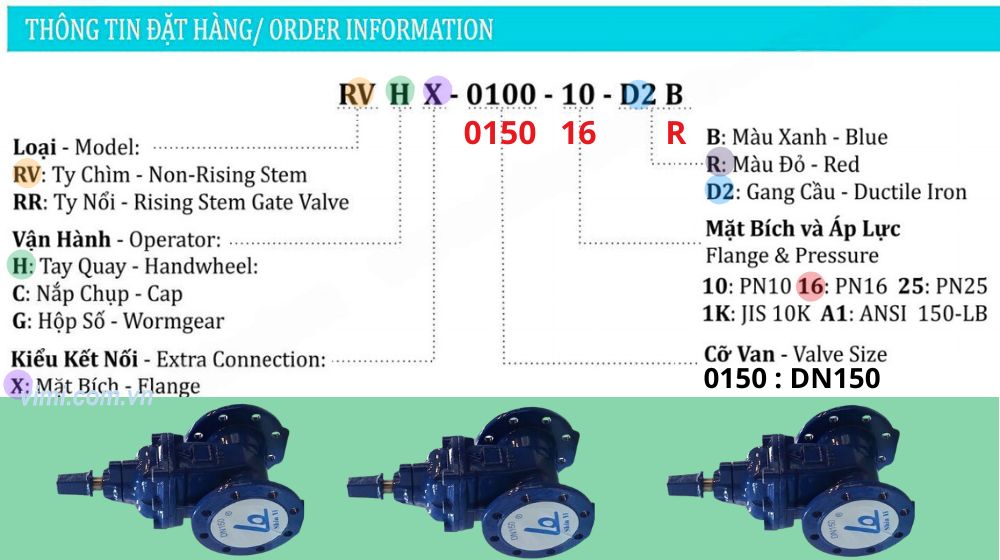

5. Đọc hiểu mã đặt hàng Shinyi RVCX DN150

Để lựa chọn đúng mã đăt hàng Shinyi RVCX-0150, người mua nên kiểm tra đầy đủ mã model trước khi gửi yêu cầu báo giá. Ví dụ về mã đặt hàng chuẩn kỹ thuật là:

RVCX-0150-16-D2-B

Ý nghĩa các ký hiệu của mã đặt hàng như sau:

• RVCX: Van cổng ty chìm vận hành bằng nắp chụp, kết nối mặt bích.
• 0150: Kích thước danh nghĩa DN150
• 16: Cấp áp lực làm việc PN16
• D2: Thân van bằng gang cầu
• B: Sơn Epoxy màu xanh
