Yamato F10WC

Sở hữu xuất xứ Nhật Bản cùng tiêu chuẩn sản xuất JIS, Yamato F10WC là lựa chọn phổ biến trong nhiều hệ thống đường ống. Nội dung dưới đây sẽ giúp bạn nắm rõ từ thông số kỹ thuật, cấu tạo đến kinh nghiệm sử dụng thực tế.

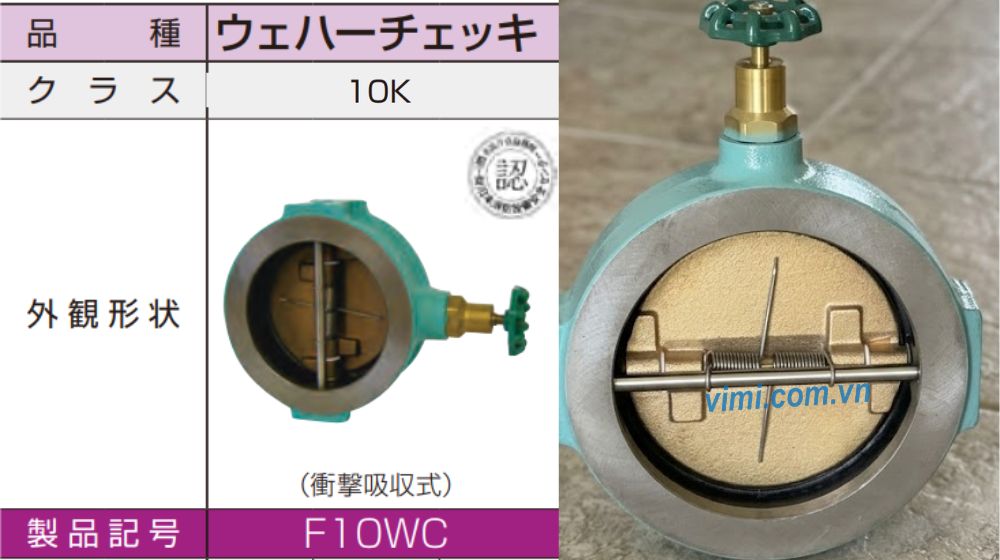

1. Yamato F10WC là loại van gì

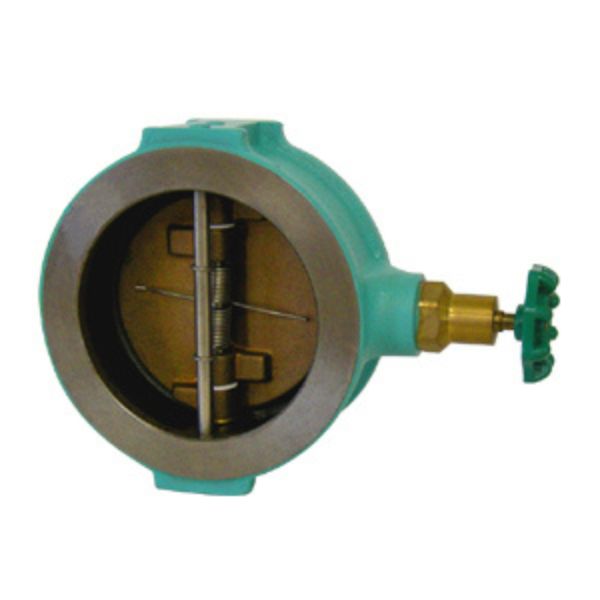

Yamato F10WC là một trong những model van 1 chiều Yamato, có tên tiếng Nhật là “ウェハーチェッキ” và tên tiếng anh là “F10WC wafer check valve with by pass”. Các đặc điểm nổi bật của Yamato F10WC bao gồm:

• Thuộc dòng van 1 chiều cánh bướm, tích hợp đường by-pass tiện lợi
• Kiểu lắp đặt kẹp wafer, lắp giữa hai mặt bích giúp tiết kiệm không gian và dễ thi công (>Tìm hiểu thêm về wafer check valve là gì)
• Cấp áp làm việc 10K theo chuẩn JIS (Nhật Bản)
• Thân van được chế tạo từ gang xám, đảm bảo độ bền và khả năng chịu lực ổn định

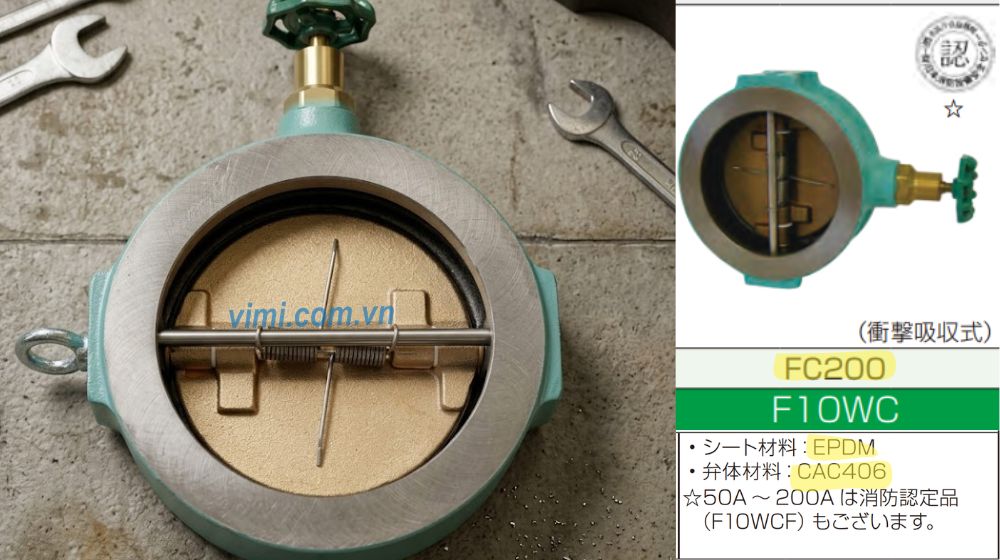

2. Cấu tạo F10WC wafer check valve with by pass

• Thân van (Body): Gang FC200 (> Hiểu thêm về vật liệu FC200 là gì)
• Đĩa van (Disc): Đồng mác CAC406
• Vòng đệm kín (Seat): Cao su EPDM

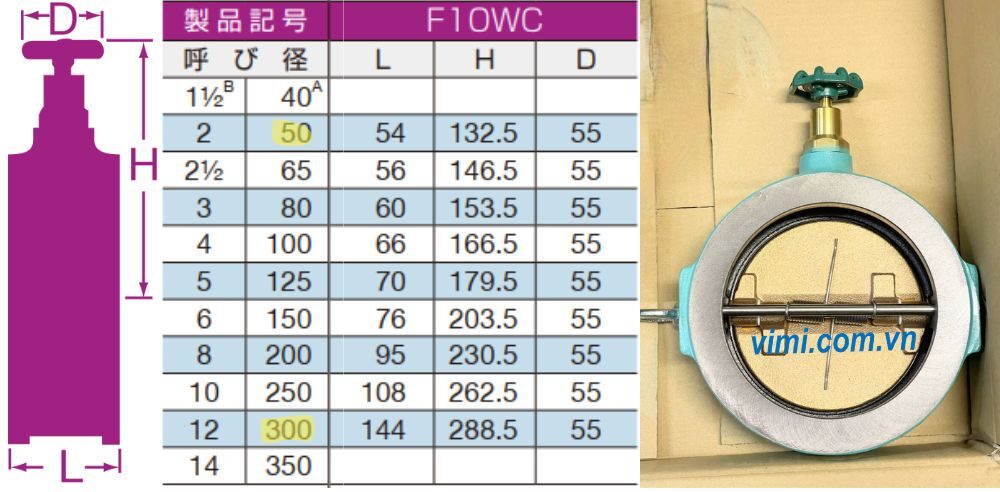

3. Kích thước của Yamato F10WC

Yamato F10WC được cung cấp với dải kích cỡ rộng, đáp ứng hầu hết các yêu cầu thiết kế đường ống từ quy mô nhỏ đến trung bình. Dưới đây là bảng kích thước chi tiết của F10WC wafer check valve with by pass theo catalog của hãng:

• Kích cỡ (A): 50 ~ 300A
• Chiều dài (L): 54 ~ 144mm
• Chiều cao (H): 132.5 ~ 288.5mm
• Đường kính tay quay (D): 55mm

Bên cạnh đó, nhà sản xuất van Yamato còn phát triển phiên bản chuyên dụng cho hệ thống phòng cháy chữa cháy là Yamato F10WCF, với dải kích cỡ từ 50A (van bướm DN50) ~ 200A, đáp ứng các tiêu chuẩn vận hành đặc thù trong lĩnh vực PCCC

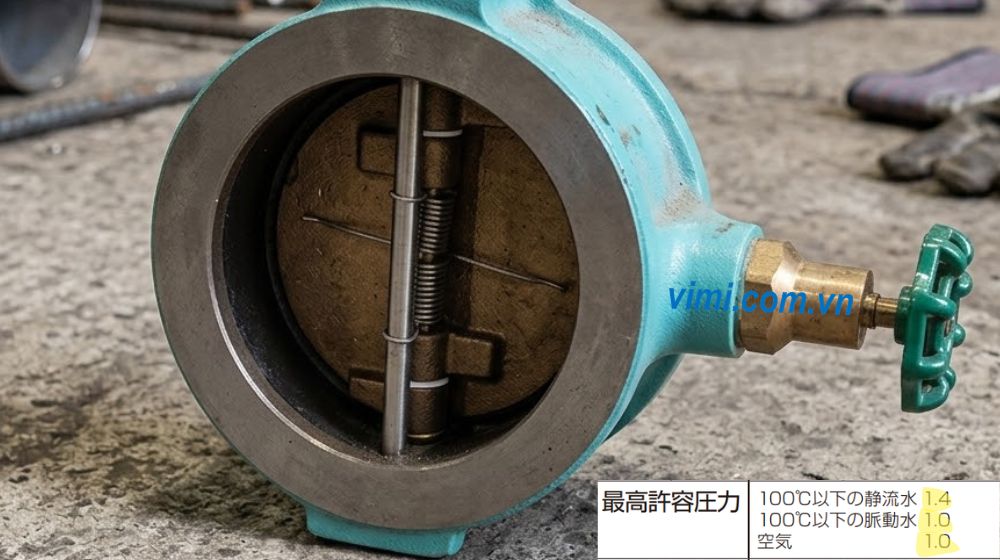

4. Áp suất làm việc của F10WC wafer check valve with by pass

Việc xác định đúng áp suất làm việc là yếu tố then chốt để đảm bảo Yamato F10WC hoạt động an toàn và bền lâu. F10WC wafer check valve with by pass được thiết kế theo tiêu chuẩn JIS loại 10K, tương ứng làm việc với áp suất 10 kgf/cm² hay 1MPa

Cụ thể, áp suất tối đa cho phép của Yamato F10WC theo từng điều kiện lưu chất như sau:

• Nước tĩnh nhiệt độ ≤ 100°C: Tối đa 1.4 MPa
• Nước xung (nước có xung áp) nhiệt độ ≤ 100°C: Tối đa 1.0 MPa
• Không khí: Tối đa 1.0 MPa

Cần lưu ý rằng khi sử dụng Yamato F10WC trong hệ thống có nhiệt độ cao hoặc áp suất biến động thường xuyên (nước xung), áp suất làm việc phải được giữ dưới ngưỡng 1.0 MPa để tránh rủi ro hư hỏng seat EPDM và đĩa van theo thời gian.

5. Lưu ý khi sử dụng Yamato F10WC

Dù Yamato F10WC là thiết bị van 1 chiều gang chất lượng cao, người dùng vẫn cần nắm rõ một số hạn chế và yêu cầu đặc thù để vạn hành thiết bị đúng cách và đạt tuổi thọ tối đa. Dưới đây là những lưu ý quan trọng khi sử dụng F10WC wafer check valve with by pass:

• Không dùng cho môi trường có chứa clo (dễ gây ăn mòn thân van)
• Không dùng cho lưu chất có chứa dầu (EPDM seat không tương thích)
• Có sẵn các loại lò xo (spring) phù hợp theo điều kiện lắp đặt:
  • Lò xo yếu: Dùng cho khí
  • Lò xo tiêu chuẩn: Đường ống nằm ngang, áp cột nước ≤80m
  • Lò xo mạnh: Áp cột nước >80m hoặc dòng chảy từ trên xuống
