Van bi mặt bích là dòng van bi được sử dụng rất phổ biến trên các hệ thống đường ống hiện nay. Nhờ việc sử dụng kết nối bích thông dụng và được chế tạo từ nhiều vật liệu nên van được rất nhiều người sử dụng lựa chọn cho hệ thống của mình.

✅ Hàng hóa	⭐ Đa dạng mẫu mã
✅ Giá tốt	⭐ Rẻ số #1
✅ Giấy tờ	⭐ Đầy đủ CO-CQ
✅ Bảo hành dài hạn	⭐ 12 tháng
✅ Giao hàng	⭐ Toàn quốc

1 Kho sản phẩm van bi mặt bích

Van bi mặt bích luôn là một mặt hàng được ưa chuộng, dùng nhiều trong các hệ thống xí nghiệp của các ngành công nghiệp nặng và nhẹ. Hiện nay Vimi đang là một trong các nhà phân phối các dòng sản phẩm van bi hàng đầu tại Việt Nam.

Với hệ thống nhiều cơ sở, kho hàng rộng với nguồn hàng luôn trữ kho số lượng lớn, chúng tôi luôn sẵn sàng đáp ứng tất cả các yêu cầu của quý khách hàng, kể cả các đơn hàng với số lượng rất lớn. Đặc biệt giá thành tại Vimi luôn là tốt nhất thị trường..

Vimi luôn sẵn hàng các sản phẩm van bi mặt bích với nhiều loại vật liệu và mẫu mã như:

• Van bi mặt bích tay gạt
• Van bi mặt bích Inox 304
• Van bi mặt bích DN80

Ngoài ra, chúng tôi tự vin cung cấp giá van bi mặt bích ở mức tốt nhất, hợp lý và cạnh tranh nhất thị trường.

2 Các thương hiệu van bi mặt bích uy tín Vimi cung cấp

Hiện nay trên thị trường có rất nhiều các thương hiệu van bi khác nhau, gây khó khăn trong việc lựa chọn của khách hàng. Dưới đây là một số các hãng sản xuất van bi được nhiều người sử dụng tin tưởng lựa chọn và đành giá rất cao. Các thương hiệu này đều có nguồn gốc xuất xứ từ các quốc gia có nền công nghiệp phát triển như: Đài Loan, Hàn Quốc…

❑ Thương hiệu Wonil

❑ Thương hiệu Haitima

❑ Thương hiệu Kosaplus

3

Ball valve flange cam kết đầy đủ chứng chỉ

Là đơn vị nhập khẩu trực tiếp mặt hàng này nên giấy tờ, chứng chỉ kèm theo luôn được chúng tôi đảm bảo đầy đủ. Qua đó giúp khách hàng chuẩn bị nhanh gọn, đầy đủ bộ hồ sơ kinh doanh để trình lên ban giám đốc và chủ đầu tư.

4

Ball valve flange được bảo hành 12 tháng

Dịch vụ bảo hành cũng là một yếu tố rất quan trọng đối với chúng tôi. Các sản phẩm cung cấp đến tay khách hàng đều là hàng chính hãng, nhập khẩu trực tiếp từ nhà sản xuất. Nên các sản phẩm van bi mặt bích chính hãng tại kho đều được hưởng chế độ bảo hành 12 tháng tiêu chuẩn từ nhà sản xuất.

Bên cạnh đó với những đối tác tin cậy và chiến lược của chúng tôi sẽ được hưởng thời hạn bảo hành lên đến 18 tháng tuỳ vào quy mô dự án của họ.

5 Van sử dụng kết nối bích thông dụng

Van kết nối với đường ống và các thiết bị khác bằng phương pháp mặt bích. Đây là phương pháp kết nối được rất nhiều người sử dụng yêu thích, bởi nó có nhiều các ưu điểm như:

♦ Kết nối đơn giản với nhiều tiêu chuẩn khác nhau

♦ Độ chắc chắn, tính ổn định cao

♦ Chịu được các rung trấn trên hệ thống

♦ Độ kín khít cao, hạn chế xảy ra sự rò rỉ

♦ Thi công lắp đặt, bảo dưỡng nhanh chóng và thuận tiện

6

Tiêu chuẩn của flange ball valve cực kỳ đa dạng

Thông thường van bi mặt bích chất lượng sẽ có các tiêu chuẩn lắp đặt chuẩn JIS, ANSI, BS, DIN. Tuỳ vào hệ thống và đặc điêm đường ống, khách hàng sẽ lựa chọn loại van bi có tiêu chuẩn mặt bích phù hợp.

Van bi mặt bích thường được cấu tạo bằng các vật liệu công nghiệp như inox, nhựa, thép… và có đa dạng kích thước, trải rộng từ DN15 – DN15. Van bi mặt bích thường được ứng dụng trong các môi trường hóa chất, dầu, gas, khí nén…

7

Flange ball valve có đầy đủ dải kích cỡ thông dụng

Là một trong những sản phẩm có độ bền cao nên có thể nói van bi mặt bích được chúng tôi nhập khẩu nhiều kích cỡ để các bạn thoải mái sử dụng cho nhiều dự án và công trình khác nhau.

Van bi mặt bích giá tốt tại Vimi có kích cỡ đa dạng từ DN08- DN300 với những tiêu chuẩn như BS – PN16 – BS4504, JIS10K, JIS20K, DIN, ANSI. Tuỳ vào đặc thù kết nối của hệ thống đường ống thì khách hàng có thể lựa chọn được loại flange ball valve flange phù hợp.

Lấy ví dụ về thông số kỹ thuật tiêu chuẩn JIN16K sau đây:

8 Van bi mặt bích là gì?

Van bi mặt bích là một thiết bị van công nghiệp được sử dụng trên hệ thống đường ống để đóng mở và điều tiết dòng chảy của các loại chất lỏng khác nhau. Dòng van bi này kết nối với đường ống bằng kết nối mặt bích có nhiều tiêu chuẩn như JIS, BS hay ANSI.

Sản phẩm van bi này giúp chúng ta kiểm soát dòng lưu chất trong đường ống bằng cách đóng mở van thông qua bộ phận tay quay, tay gạt hoặc điều khiển tự động, chúng ta có thể điều chỉnh dòng chảy theo ý muốn một cách dễ dàng và hiệu quả.

9 Phân loại van bi mặt bích

Van bi mặt bích thường được sản xuất bằng một số dạng vật liệu chính đó là: nhựa, đồng, gang, inox. Mỗi loại sẽ được ứng dụng cho các dạng môi trường và mục đích sử dụng khác nhau.

Phân loại van bi mặt bích theo vật liệu

Van bi mặt bích nhựa

Là dòng van sử dụng cho các môi trường nhiệt độ và áp suất thấp nhưng độ ăn mòn hoá học cao như các môi trường axit đặc, muối clorua… Van có thể được chế tạo từ PVC, uPVC, cPVC có độ trơ với chất hoá học cao.

Bên cạnh đó với giá thành rẻ hơn so với các loại van khác vật liệu, van bi nhựa mặt bích là cách giải quyết hợp lý cho bài toán tiết kiệm nguồn vốn cho chủ đầu tư.

Van có các tiêu chuẩn về mặt bích như BS – PN16 – BS4504, DIN phù hợp với nhiều hệ thống đường ống hiện nay, liên quan đến cung cấp nước sạch, xử lý hóa chất, nước thải…

Van bi mặt bích gang

Là dòng van bi được đúc từ gang cầu, gang dẻo, thường dùng cho các hệ thống nước sạch. Van không dùng được cho các môi chất ăn mòn hóa học cao, môi chất có tính oxi hóa bởi chúng dễ gị ăn mòn và bị gỉ sau thời gian sử dụng.

Van bi mặt bích thép

Van bi mặt bích thép là dòng ball valve flange chế tạo từ thép. Loại vật liệu này cho khả năng chống chịu áp lực, nhiệt độ cao, phù hợp với những môi trường dầu khí, nhiệt điện… tốt nhất hiện nay. Ngoài ra độ bền cơ học cũng là 1 điểm cộng của dòng vật liệu này.

Với kết nối mặt bích nhiều tiêu chuẩn, loại van này tương thích với tất cả các hệ thống đường ống công nghiệp hiện nay.

Van bi mặt bích thép có cách thức vận hành thông qua tác dụng cơ học đối với bộ điều khiển tay gạt, tay quay hoặc vận hành tự động nhờ vào bộ điều khiển điện và khí nén.

Van bi mặt bích inox

Van bi inox thường được sử dụng trong các hệ thống áp suất và nhiệt độ cao. Van được làm từ inox 304, 316 mang đến khả năng chống chịu ăn mòn hóa chất tốt. Loại vật liệu này rất phù hợp với những môi trường yêu cầu chịu nhiệt cao, khả năng chống ăn mòn và chịu nhiệt cực tốt .

Thông thường dạng kết nối với hệ thống đường ống của loại van này là dạng hai 2 ngã, 3 ngã. Van bi mặt bích inox có các tiêu chuẩn mặt bích như JIS10K, 20K, BS. Về ứng dụng cũng như cách vận hành thì van bi mặt bích inox cũng tương tự như các loại van bi thông thường.

Phân loại theo phương pháp vận hành

Van có hai hình thức vận hành chính là điều khiển cơ học bằng tay và điều khiển tự động. Van điều khiển cơ thường có giá thành rẻ hơn, ngược lại dòng van điều khiển tự động giá thành cao hơn nhưng lại phù hợp cho các hệ thống môi trường sử dụng độc hai, khó vận hành trực tiếp.

Van bi mặt bích tay gạt

Đây là loại van bi mặt bích vận hành bằng tay thông dụng nhất, thông thường thường sản phẩm của dòng này có dải kích cỡ từ DN100- DN250. Tay gạt là phương thức vận hành tương đối nhanh chóng, dễ dàng thao tác đóng mở.

Van bi mặt bích tay quay

Dòng van bi tay quay được dùng được dùng cho các dòng van có kích thước lớn, khi mà phương pháp tay gạt không còn phù hợp vì việc đóng mở van cần một lực tương đối lớn.

Van bi mặt bích điều khiển điện

Để tối ưu hóa số lượng nhân công song vẫn đảm bảo được tốc độ vận hành của cả hệ thống, ngoài ra để cải thiện tốc độ phản hồi và sự chính xác trong các đầu việc điều tiết lưu chất. Vì vậy van bi điều khiển điện sẽ là sự lựa chọn hoàn hảo trong nhiều lĩnh vực công nghiệp hiện nay.

Tại kho van của Vimi luôn sẵn hàng các dòng van bi mặt bích giá tốt điều khiển tự động bằng điện đến từ các thương hiệu lớn như Haitima, Kosasplus… Van hoạt động với các mức điện áp khác nhau như 220V, 110V, 380V, 24V, tốc độ đóng mở nhanh(8-20s) cùng sự chính xác gần như là tuyệt đối trong thao tác, điều tiết.

Van bi mặt bích điều khiển khí nén

Van bi điều khiển khí nén cũng là dòng van tự động cực kỳ thông dụng hiện nay, sở hữu một số ưu điểm khi so sánh với các dòng van bi điều khiển điện.

Van bi mặt bích điều khiển khí nén được lắp đặt trong các hệ thống tự động hóa với các tiêu chuẩn mặt bích như JIS, BS, DIN, ANSI. Bộ động cơ khí nén sẽ chuyển đổi năng lượng của khí nén thành chuyển động cơ học để vận hành van đóng mở.

Phân loại van bi mặt bích theo số lượng cửa van

Để đáp ứng được các hệ thống có số lượng dòng chảy nhiều, nhà sản xuất đã đưa ra hai dạng chính là van 2 ngã và van 3 ngã.

Van bi mặt bích 2 ngã

Van bi mặt bích 2 ngã là dòng thông dụng, gồm một cửa vào và một cửa ra, đặc trưng của dòng van bi thông thường. Van cho phép dòng chảy đi cả hai cửa với hai chiều chuyển động khác nhau.

Van bi mặt bích 3 ngã

Van bi mặt bích 3 ngả có một điểm khác so với dòng 2 ngả thông thường. Các dòng van 3 ngả sẽ có thiết kế với ba cửa, cho phép dòng lưu chất có thể đi qua cả ba cửa hoặc có thể đóng một cửa chỉ cho lưu thông qua hai cửa còn lại.

Van bi mặt bích 3 ngã là dòng van sử dụng kết nối mặt bích tiện lợi giúp van dễ dàng lắp đặt trên nhiều loại hệ thống có kích thước lớn, áp lực cao. Dòng van này có 2 dạng cấu tạo bao gồm:

Van bi 3 ngã chữ T

Đây là dòng van bi ba ngã có thiết kế viên bi khoét rổng hình chữ T đặt bên trong van. Dòng van này mang thiết kế đặc biệt với khả năng cho dòng lưu chất lưu thông qua cả 3 cửa cùng một lúc.

Người dùng cũng có thể lựa chọn đóng  1 trong 3 cửa và để cho dòng lưu chất đi qua 2 cửa còn lại.

Van bi 3 ngã chữ L

Người ta gọi đây là van bi ba ngã chữ L là bởi loại van này có thiết kế viên bi khoét rổng theo hình chữ L đặt bên trong van.

Dòng van này sẽ cho phép dòng chảy vào từ 1 cửa và đi ra tư 1 trong 2 cửa còn lại.

Phân loại van bi mặt bích theo cấu tạo thân van

Tuỳ thuộc vào kích thước mà  van bi mặt bích các loại sẽ được thiết kế với các dạng khác nhau. Số lượng thân van càng ít thì độ kín khít càng cao.

Van bi mặt bích 1 thân

Phần thân van bi được đúc liền khối duy nhất, khả năng chịu được áp lực cao và không xảy ra các hiện tượng rò rỉ, tuy nhiên việc vệ sinh bảo dưỡng dòng van này là rất khó khăn

Van bi mặt bích 2 thân

Thân van bi lắp ghép từ hai phần lại với nhau, loại van này cho người sử dụng nhưng loại kích thước lớn và đặc biệt là quá trình bảo trì bảo dưỡng hoặc sữa chữa khi gặp sự cố là tương đối dễ dàng.

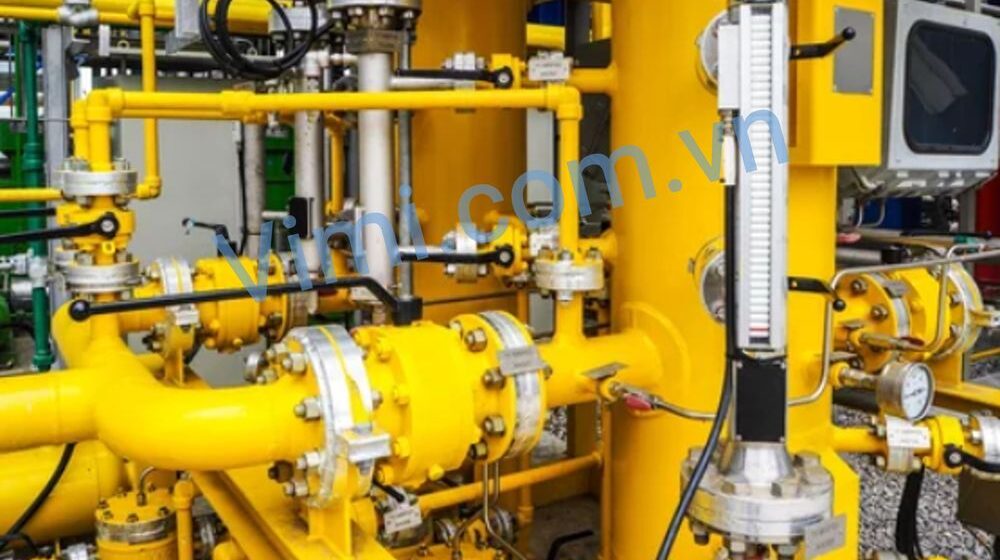

9 Ứng dụng của van bi mặt bích là gì?

Với kiểu kết nối mặt bích thông dụng, được cấu tạo từ nhiều vật liệu khác nhau, có nhiều phương pháp vận hành được sử dụng trên nhiều dạng hệ thống, nhiều loại môi trường như;

✔ Môi trường dầu khí

✔ Môi trường hoá chất, tính axit cao

✔ Trên các hệ thống nhà máy chế biến thực phẩm, bia rượu, nước ngọt

✔ Trên các đường ống dẫn nước sạch, nước thải

✔ Trong các nhà máy sản xuất công nghiệp

✔ Trong hệ thống dẫn khí, khí gas

✔ Trên các hệ thống đường ống dẫn hoá chất hay một số chất lỏng khác

10 Cấu tạo và nguyên lý hoạt động của van bi mặt bích

Mặc dù trên thị trường có rất nhiều loại van bi với mẫu mã, kích thước khác nhau. Nhưng hầu như chũng đều có những đặc điểm chung về mặt cấu tạo. Về cụ thể thì cấu trúc van bi có thể chia thành 4 phần:

Bộ phận bi van

Đây là một bộ phận nằm bên trong van có hình dạng cầu với 1 lỗ tròn xuyên qua tâm. Hầu như các loại bị van trên thị trường hiện nay đều được sản xuất từ chất liệu thép không gỉ, riêng trường hợp van nhựa thì bi van sẽ được sản xuất từ loại nhựa PVC. Các bi van luôn là bộ phận được nhà sản xuất gia công cẩn thận nhất, không chỉ đạt độ chính xác hoàn hảo về thông số mà kết cấu bề mặt còn vô cùng láng mịn. Để có  thể hình thành một cơ cấu đóng/mở hoàn chỉnh, nhà sản xuất sẽ kết nối trực tiếp phần bi van với tay quay hoặc tay gạt.

Phần thân van

Đây là phần đóng vai trò như bộ phận chính nhất của van, nó chứa đựng các bộ phận quan trọng khác như bi van, gioăng làm kín,… Chính vì vậy mà các chất liệu được chọn để sản xuất thân van như inox, gang, đồng, nhựa,…. phải đáp ứng đầy đủ các tiêu chuẩn, yêu cầu, đặc điểm của hệ thống cần lắp đặt, chất lưu.

Gioăng làm kín

Bộ phận gioăng làm kín được sản xuất từ vật liệu PTFE hoặc Teflon. Các gioăng làm kín có vai trò là tạo độ kín và khít cho van, ngăn chặn chất lưu chảy, rò rỉ sang phía bên kia van.

Bộ phận trục van

Trục van cũng là một bộ phận vô cùng quan trọng trong kết cấu van. Trục van có vai trò kết nối phần bi van với tay vặn, tay điều khiển. Nó có thể tuyền momen xoắn được sinh ra từ bộ điều khiển hoặc tay gạt, tay quay tới bi van để thực hiện đóng hoặc mở van. Trục van được sản xuất bằng chất liệu thép không gỉ nên có độ cứng vô cùng cao và sức chịu đựng bền bỉ.

Nguyên lý hoạt động của van bi mặt bích

Van bi mặt bích sử dụng bi van nhằm kiểm soát dòng chảy chất lưu phía bên trong đường ống. Khi van chuyển từ trạng thái đóng sang trạng thái mở thì lỗ của viên bi sẽ khớp với lòng đường ống để dòng chất lỏng có thể lưu thông qua. Dòng chất lưu thường được áp dụng van bi để điều tiết gồm có nước nóng, nước lạnh, dầu, hoá chất,…Khi quay tay gạt, vô lăng hoặc chịu sự tác động của điện, khí nén thì từ vị trí lỗ mở, bi van sẽ xoay sao cho lỗ bi nằm vị trí vuông góc với đường ống và dòng chất lưu sẽ bị chặn lại

10 Ưu nhược điểm của van bi mặt bích

Ưu điểm:

• Van bi mặt bích có thiết kế đơn giản, nhưng rất chắc chắn
• Van cho khả năng chịu được áp lực cao, thích nghi tốt với nhiều loại môi trường khắc nhiệt
• Van đóng mở nhanh, chỉ cần xoay 1 góc 90^o để đóng mở van
• Cho dòng chảy đi qua van
  mà không bị cản trở bởi chi tiết nào của van

Nhược điểm:

• Khi vận hành bi trượt trực tiếp lên gioăng, sau quá trinh sử dụng dễ gây ra hiện tượng hở van.
• Do ma sát của bi và gioăng van bi nên lực tác động để vận hành là tương đối lớn, điều này không phù hợp với các hệ thống thường xuyên phải đóng mở hay các loại van có kích thước lớn thì việc vận hành sẽ rất khó khăn.
• Đối với van đúc liền thì việc bảo trì bảo dưỡng van hoặc khắc phục van khi gặp sự cố rất khó khăn
