Shinyi FNCX-0150 PN10 16

Van Shinyi FNCX-0150-10(16) là van cổng ty chìm UL FM DN125 được sử dụng rộng rãi trong các hệ thống PCCC. Để lựa chọn đúng model cho công trình người dùng cần quan tâm đến kích thước kết nối, tiêu chuẩn áp lực, vật liệu chế tạo và hồ sơ chứng nhận kỹ thuật

1. Van Shinyi FNCX-0150-10(16) là gì

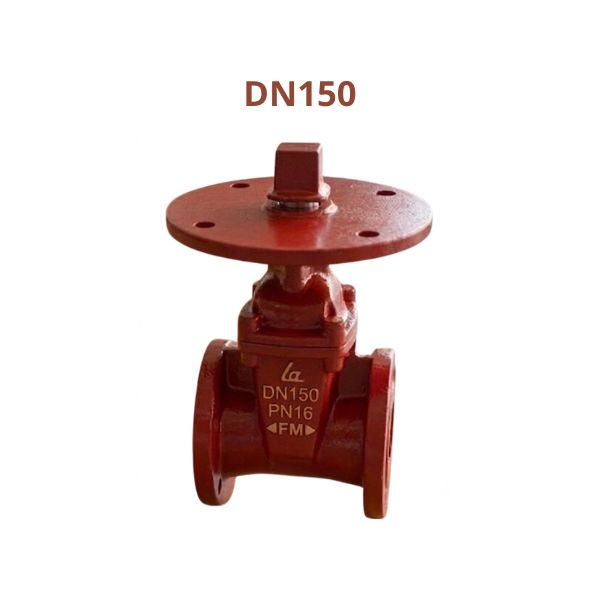

Shinyi FNCX-0150-10(16) là dòng van cổng ty chìm chuyên dùng cho các hệ thống phòng cháy chữa cháy có kích thước đường ống DN150. Van Shinyi FNCX-0150 PN10 16 được thiết kế theo tiêu chuẩn quốc tế và đạt chứng nhận UL/FM, đáp ứng yêu cầu của nhiều dự án PCCC dân dụng và công nghiệp.

Một số đặc điểm nổi bật của Shinyi FNCX-0150-10(16) là:

• Thuộc dòng van cổng ty chìm UL FM Shinyi chuyên dụng cho hệ thống PCCC
• Thiết kế van cổng ty chìm giúp tiết kiệm không gian lắp đặt
• Vận hành bằng nắp chụp (Cap) phù hợp với hố van ngầm hoặc tủ van ngoài trời
• Kết nối mặt bích theo tiêu chuẩn PN10 hoặc PN16
• Lá van bọc cao su EPDM toàn phần giúp tăng độ kín khít khi đóng
• Thân van gang cầu chịu áp lực và chống va đập tốt
• Phù hợp với các hệ thống cấp nước chữa cháy, trạm bơm và mạng lưới PCCC ngoài nhà

2. Ý nghĩa mã van Shinyi FNCX-0150-10(16)

Mỗi ký tự trong model FNCX-0150-10(16) đều thể hiện một thông số kỹ thuật quan trọng của sản phẩm. Việc hiểu rõ cách đọc mã van sẽ giúp người dùng lựa chọn đúng thiết bị theo yêu cầu thiết kế. Cụ thể, ý nghĩa mã van Shinyi FNCX-0150-10(16):

• F: Sản phẩm đạt chứng nhận UL Listed và FM Approved
• N: Ty chìm (Non-rising Stem gate valve)
• C: Vận hành bằng nắp chụp (Cap)
• X: Kết nối mặt bích (Flanged End)
• 0150: Kích thước danh nghĩa DN150 ~ 6 inch
• 10(16): Chuẩn mặt bích PN10 hoặc PN16

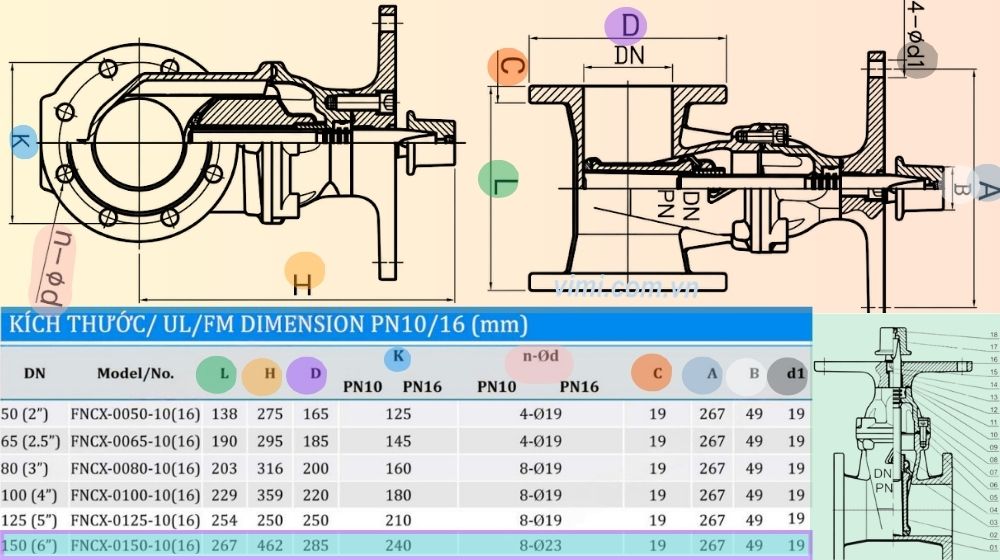

3. Kích thước lắp đặt của FNCX-0150 PN10 16

Trước khi lựa chọn hoặc thay thế thiết bị, việc kiểm tra kích thước lắp đặt là yếu tố rất quan trọng. Đối với model Shinyi FNCX-0150, các kích thước tiêu chuẩn PN10 và PN16 được thiết kế giống nhau, giúp thuận tiện trong quá trình lắp đặt

Các thông số kích thước lắp đặt của FNCX-0150 PN10 16 là:

• Chiều dài thân van (L): 267 mm
• Chiều cao tổng thể (H): 462 mm
• Đường kính ngoài mặt bích (D): 285 mm
• Đường kính vòng tâm bulong (K): 240 mm
• Số lượng lỗ bulong: 8 lỗ
• Đường kính lỗ bulong: Ø23 mm
• Độ dày mặt bích (C): 19 mm
• Kích thước phần nắp chụp: A = 267 mm
• Chiều cao nắp chụp (B): 49 mm
• Đường kính vị trí thao tác (d1): 19 mm

Khi lắp đặt van cổng DN150, người dùng nên lưu ý một số vấn đề sau:

• Đối chiếu kích thước đường ống thực tế với kích thước danh nghĩa DN150 của van
• Kiểm tra khoảng cách tâm lỗ bulong trên mặt bích để đảm bảo khả năng kết nối đồng bộ
• Xác nhận tiêu chuẩn mặt bích của hệ thống trước khi lựa chọn phiên bản PN10 hoặc PN16
• Bố trí đủ không gian phía trên van để thuận tiện cho việc vận hành bằng khóa chữ T hoặc trụ điều khiển.

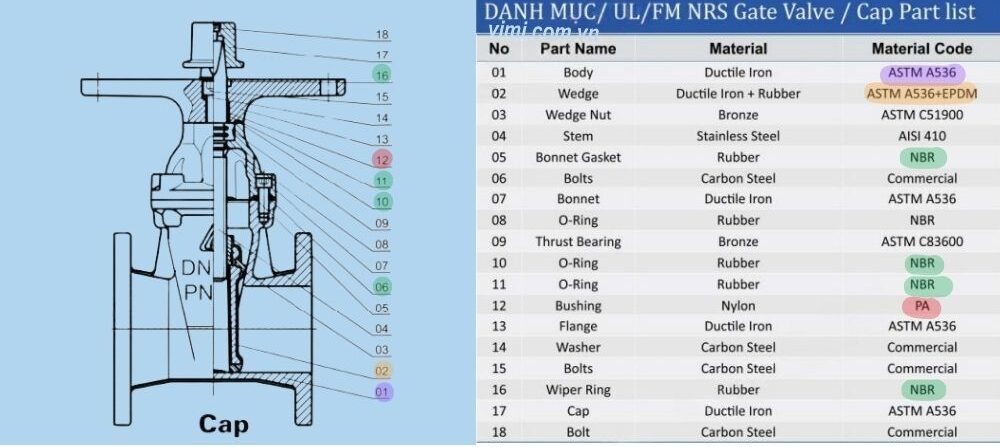

4. Vật liệu sản xuất của Shinyi FNCX-0150-10(16)

Độ bền và khả năng vận hành ổn định của Shinyi FNCX-0150-10(16) đến từ việc sử dụng các vật liệu chuyên dụng cho hệ thống PCCC. Mỗi chi tiết đều được lựa chọn nhằm đảm bảo khả năng chịu áp lực, chống ăn mòn và duy trì độ kín trong thời gian dài

Các bộ phận chính của Shinyi FNCX-0150-10(16) được chế tạo từ:

• Thân van (Body), nắp van (Bonnet) và nắp chụp (Cap): Gang cầu ASTM A536 có độ bền cơ học cao, chịu va đập tốt và thường được sử dụng trên các dòng van cổng PCCC kích thước lớn
• Lá van (Wedge): Gang cầu bọc cao su EPDM toàn phần. Thiết kế này giúp tăng khả năng làm kín, hạn chế rò rỉ và nâng cao tuổi thọ cho van cổng ty chìm
• Ty van (Stem): Inox AISI 410 có khả năng chống mài mòn và chống ăn mòn trong môi trường nước sạch
• Đai ốc ty van (Wedge Nut) và bạc đạn (Thrust Bearing): Đồng thau chất lượng cao giúp giảm ma sát, hỗ trợ quá trình đóng mở nhẹ nhàng hơn
• Gioăng làm kín (Bonnet Gasket, O-Ring, Wiper Ring): Cao su NBR có độ đàn hồi tốt, đảm bảo độ kín khít khi vận hành ở áp suất cao
• Bulong và vòng đệm: Thép carbon giúp gia tăng độ chắc chắn cho kết cấu thân van
• Bạc lót (Bushing): Nylon PA có khả năng chống mài mòn và giảm ma sát trong quá trình hoạt động

5. Mua Shinyi FNCX-0150-10(16) lưu ý gì

Trên thực tế, không phải công trình nào cũng sử dụng cùng một cấu hình van. Vì vậy trước khi đặt mua Shinyi FNCX-0150-10(16), người dùng nên kiểm tra một số yếu tố quan trọng dưới đây:

• Xác định đúng kích thước:
  • Model FNCX-0150 tương ứng với kích thước DN150 ~ 6 inch
  • Cần đối chiếu với kích thước thực tế của đường ống hoặc hồ sơ thiết kế trước khi lựa chọn.
  • Có thể tham khảo thêm các dòng van cổng nếu cần so sánh cấu hình
• Kiểm tra tiêu chuẩn mặt bích:
  • FNCX-0150-10(16) hỗ trợ chuẩn PN10 và PN16
  • Nên kiểm tra tiêu chuẩn mặt bích của hệ thống để đảm bảo khả năng lắp đặt đồng bộ
• Đối chiếu yêu cầu chứng nhận UL/FM:
  • Nhiều dự án PCCC yêu cầu van phải có chứng nhận UL Listed và FM Approved
  • Đây là yếu tố cần được xác nhận trước khi mua và nghiệm thu công trình
• Kiểm tra vật liệu và cấu hình sản phẩm:
  • Đối chiếu model đầy đủ trên catalogue
  • Kiểm tra vật liệu thân van, lá van, ty van và lớp sơn phủ
  • Đảm bảo sản phẩm phù hợp với môi trường sử dụng thực tế
• Lựa chọn nhà cung cấp uy tín:
  • Catalogue kỹ thuật chính hãng
  • Chứng nhận CO-CQ đầy đủ
  • Chứng nhận UL/FM đi kèm sản phẩm
  • Hỗ trợ tư vấn lựa chọn van cổng Shinyi phù hợp với từng công trình
