Shinyi FNCX-0200 PN10 16

Van Shinyi FNCX-0200-10(16) là dòng van cổng ty chìm cỡ DN200 đạt chứng nhận UL FM, được thiết kế chuyên biệt cho các hệ thống PCCC với khả năng làm việc ở nhiều cấp áp lực khác nhau

1. Van Shinyi FNCX-0200 PN10 16 là gì

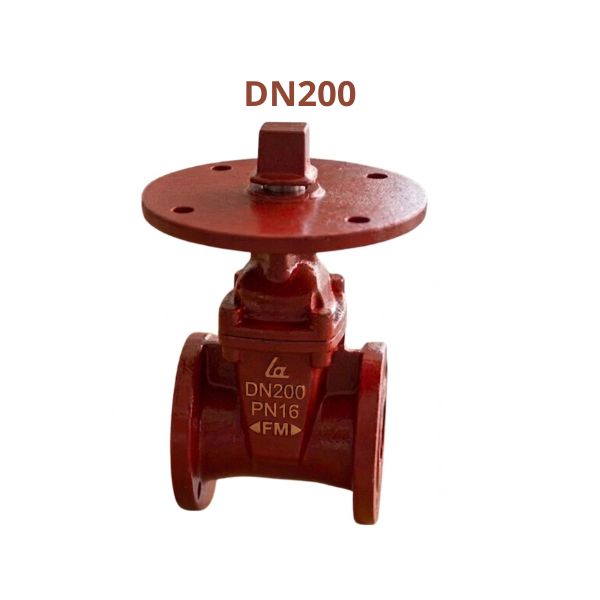

Shinyi FNCX-0200 PN10 16 là dòng van cổng ty chìm DN200 vận hành bằng nắp chụp, kết nối mặt bích và được sản xuất theo các tiêu chuẩn quốc tế dành cho hệ thống phòng cháy chữa cháy.

Một số đặc điểm nhận biết của Shinyi FNCX-0200-10(16):

• Thuộc nhóm van cổng ty nổi UL FM Shinyi chuyên dụng cho hệ thống PCCC
• Kích thước danh nghĩa DN200 ~ 8 inch >> Hiểu thêm kích thước DN200 là phi bao nhiêu
• Thiết kế van cổng ty chìm giúp tiết kiệm không gian lắp đặt
• Vận hành bằng nắp chụp (Cap) phù hợp với hố van hoặc tuyến ống ngầm
• Kết nối mặt bích tiêu chuẩn PN10 hoặc PN16
• Đạt chứng nhận UL Listed và FM Approved
• Phù hợp cho các tuyến đường ống PCCC có lưu lượng lớn

2. Đặc điểm nổi bật của Shinyi FNCX-0200-10(16)

Không chỉ đáp ứng các yêu cầu về kỹ thuật, Shinyi FNCX-0200-10(16) còn được đánh giá cao nhờ nhiều ưu điểm trong quá trình vận hành thực tế. Đặc điểm nổi bật của Shinyi FNCX-0200-10(16) gồm:

• Thiết kế ty chìm bảo vệ bộ truyền động:
  • Ty van nằm bên trong thân van
  • Hạn chế tác động từ môi trường bên ngoài
  • Giảm nguy cơ cong vênh hoặc hư hỏng trong quá trình sử dụng
• Lá van bọc cao su EPDM toàn phần:
  • Tăng độ kín khít khi đóng van
  • Hạn chế rò rỉ nước trên tuyến ống
  • Giảm hiện tượng bám cặn sau thời gian dài vận hành
• Đạt tiêu chuẩn UL FM:
  • Phù hợp với các dự án yêu cầu nghiệm thu PCCC
  • Dễ dàng đáp ứng yêu cầu của chủ đầu tư và đơn vị tư vấn thiết kế
  • Thường được sử dụng cùng các thiết bị trong hệ hệ thống PCCC đạt chuẩn quốc tế
• Sơn Epoxy chống ăn mòn:
  • Sơn phủ màu đỏ dày 250 ~ 300 μm
  • Tăng khả năng chống oxy hóa
  • Phù hợp với môi trường lắp đặt trong nhà và ngoài trời

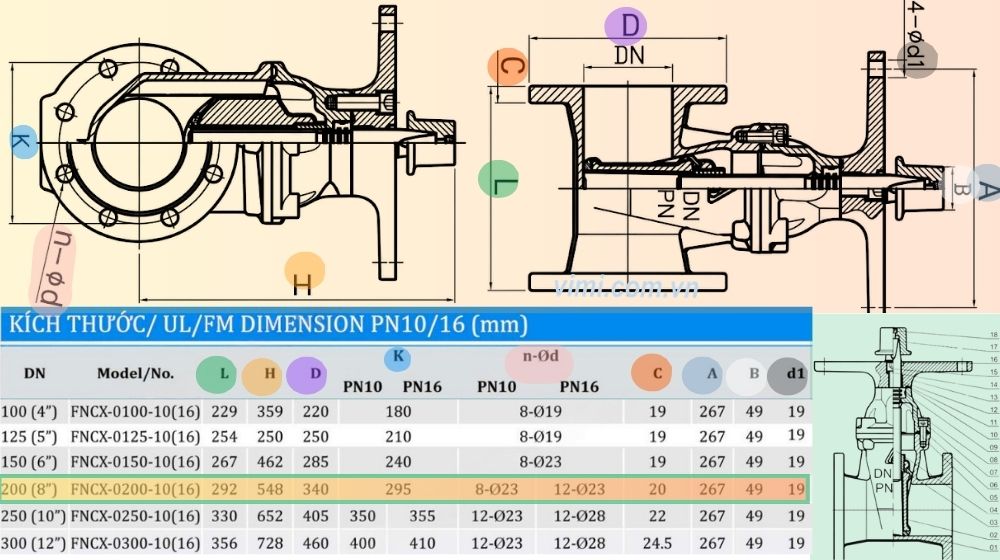

3. Kích thước lắp đặt của FNCX-0200 PN10 16

Đối với các công trình sử dụng tuyến ống DN200, việc kiểm tra kích thước lắp đặt trước khi đặt hàng là rất cần thiết để đảm bảo khả năng kết nối đồng bộ với hệ thống. Các kích thước cơ bản của Shinyi FNCX-0200 PN10 16 gồm:

• Chiều dài thân van (L): 292 mm
• Chiều cao tổng thể (H): 548 mm
• Đường kính ngoài mặt bích (D): 340 mm
• Đường kính vòng tâm bulong (K): 295 mm
• Số lượng lỗ bulong: 8 ~ 12 lỗ
• Đường kính lỗ bulong: Ø23 mm
• Độ dày mặt bích (C): 20 mm

Khi lắp đặt van cổng DN200 dòng FNCX người dùng nên lưu ý:

• Đối chiếu kích thước thực tế của đường ống
• Kiểm tra tiêu chuẩn mặt bích trong bản vẽ thiết kế
• Đảm bảo đủ không gian vận hành bằng khóa chữ T hoặc trụ điều khiển

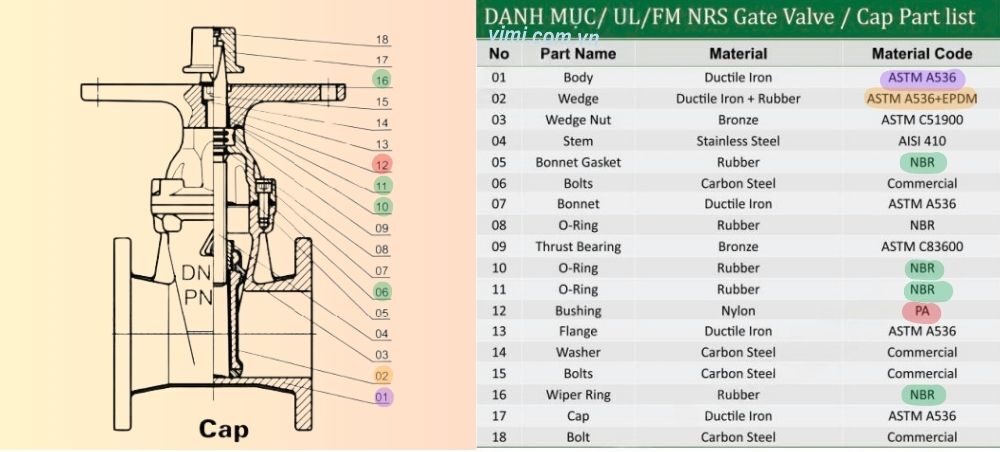

4. Vật liệu sản xuất của Shinyi FNCX-0200-10(16)

Độ bền của van FNCX-0200-10(16) phụ thuộc rất lớn vào chất lượng vật liệu cấu thành. Với FNCX-0200, các chi tiết quan trọng đều được chế tạo từ vật liệu chuyên dụng cho hệ thống cấp nước và PCCC. Các bộ phận chính của Shinyi FNCX-0200-10(16) là:

• Thân van (Body): Gang cầu mác ASTM A536
• Nắp van (Bonnet): Gang cầu ASTM A536
• Nắp chụp (Cap): Gang cầu ASTM A536
• Lá van (Wedge): Gang cầu bọc cao su EPDM
• Ty van (Stem): Inox AISI 410
• Đai ốc ty van: Đồng thau
• Bạc đạn: Đồng ASTM C83600
• Gioăng làm kín: Cao su NBR
• O-ring: Cao su NBR
• Bulong liên kết: Thép carbon
• Bạc lót: Nylon PA

5. Vị trí lắp đặt phổ biến của Shinyi FNCX-0200 PN10 16

Với kích thước DN200, Shinyi FNCX-0200 PN10 16 thường được sử dụng tại những vị trí yêu cầu lưu lượng lớn và độ tin cậy cao. Một số vị trí lắp đặt phổ biến của Shinyi FNCX-0200 PN10 16 gồm:

• Tuyến ống cấp nước chữa cháy chính:
  • Kết nối trực tiếp với nguồn cấp nước
  • Đóng vai trò cô lập từng khu vực khi bảo trì
• Phòng bơm PCCC:
  • Lắp đặt tại đầu hút hoặc đầu đẩy của bơm
  • Hỗ trợ kiểm soát dòng chảy trong quá trình vận hành
• Hệ thống vòng ngoài nhà máy:
  • Sử dụng trên các tuyến ống ngầm
  • Dễ dàng thao tác thông qua hộp van hoặc trụ điều khiển
• Trung tâm thương mại và tòa nhà lớn:
  • Lắp đặt trên các tuyến cấp nước chính
  • Đảm bảo lưu lượng nước cho hệ thống chữa cháy tự động
• Khu công nghiệp và nhà kho:
  • Phù hợp với các công trình có diện tích lớn
  • Đáp ứng nhu cầu cấp nước chữa cháy liên tục khi xảy ra sự cố
