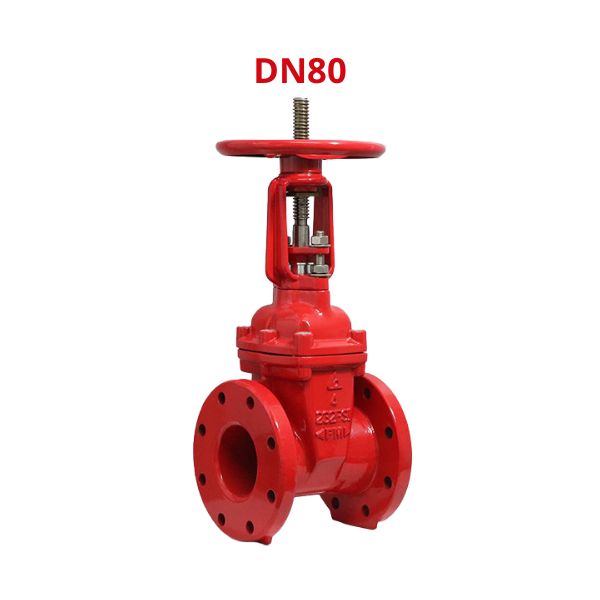

Shinyi FRHX-0080 PN10 16

Shinyi FRHX-0080-10(16) thuộc dòng van cổng ty nổi UL/FM được sử dụng phổ biến trên các tuyến ống phân phối nước chữa cháy. Với thiết kế bền bỉ, khả năng làm kín hiệu quả và đáp ứng tiêu chuẩn PCCC quốc tế, van góp phần đảm bảo hệ thống vận hành an toàn và ổn định

1. Shinyi FRHX-0080-10(16) là van gì

Shinyi FRHX-0080-10(16) thuộc dòng van cổng ty nổi UL FM Shinyi được sản xuất dành riêng cho hệ thống phòng cháy chữa cháy và mạng lưới cấp nước áp lực. Ý nghĩa của mã Shinyi FRHX-0080 PN10 PN16 được quy định như sau:

• F: Dòng van đạt chứng nhận UL/FM
• R: Ty nổi (non rising gate valve)
• H: Tay quay vận hành
• X: Kết nối mặt bích
• 0080: Kích thước DN80

Van hoạt động bằng cách nâng hạ đĩa van thông qua cơ cấu tay quay. Khi mở hoàn toàn, ty van sẽ dịch chuyển lên phía trên giúp người vận hành dễ dàng quan sát trạng thái thực tế của thiết bị.

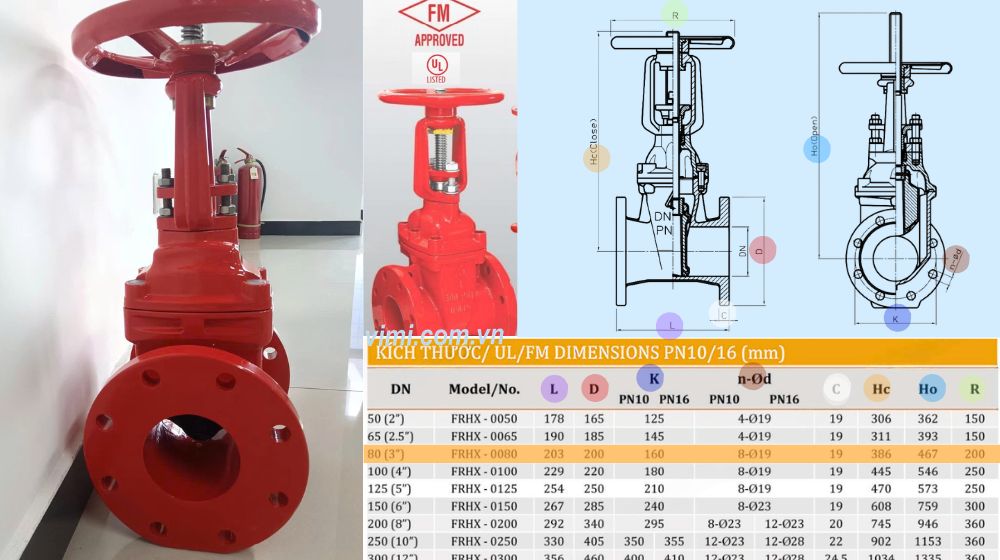

2. Kích thước lắp đặt của Shinyi FRHX-0080

Trước khi lựa chọn van, người dùng cần kiểm tra các thông số kích thước để đảm bảo khả năng lắp đặt đồng bộ với hệ thống hiện hữu. Các thông số kích thước chính của van cổng gang mã Shinyi FRHX-0080-10(16) gồm:

• Kích thước danh nghĩa: DN80 ~ 3 inch
• Chiều dài van (L): 203 mm
• Đường kính ngoài mặt bích (D): 200 mm
• Đường kính vòng tâm bulong (K): 160 mm
• Số lượng lỗ bulong: 8 lỗ
• Đường kính lỗ bulong: Ø19 mm
• Chiều cao khi đóng (Hc): 386 mm
• Chiều cao khi mở hoàn toàn (Ho): 467 mm
• Đường kính tay quay (R): 200 mm

3. Vai trò của Shinyi FRHX-0080 PN10 16

Không chỉ đơn thuần là thiết bị đóng mở dòng chảy, Shinyi FRHX-0080-10(16) còn đóng vai trò quan trọng trong việc kiểm soát và phân phối nguồn nước chữa cháy. Một số vai trò nổi bật của van cổng mặt bích mã Shinyi FRHX-0080 PN10 16 gồm:

• Kiểm soát lưu lượng nước trên các tuyến ống phân phối chính
• Hỗ trợ cô lập từng khu vực khi cần bảo trì hoặc sửa chữa hệ thống
• Duy trì khả năng cấp nước ổn định cho mạng lưới sprinkler
• Tạo điều kiện thuận lợi cho việc kiểm tra và vận hành hệ thống PCCC
• Giúp hạn chế thất thoát lưu lượng nhờ khả năng làm kín hiệu quả

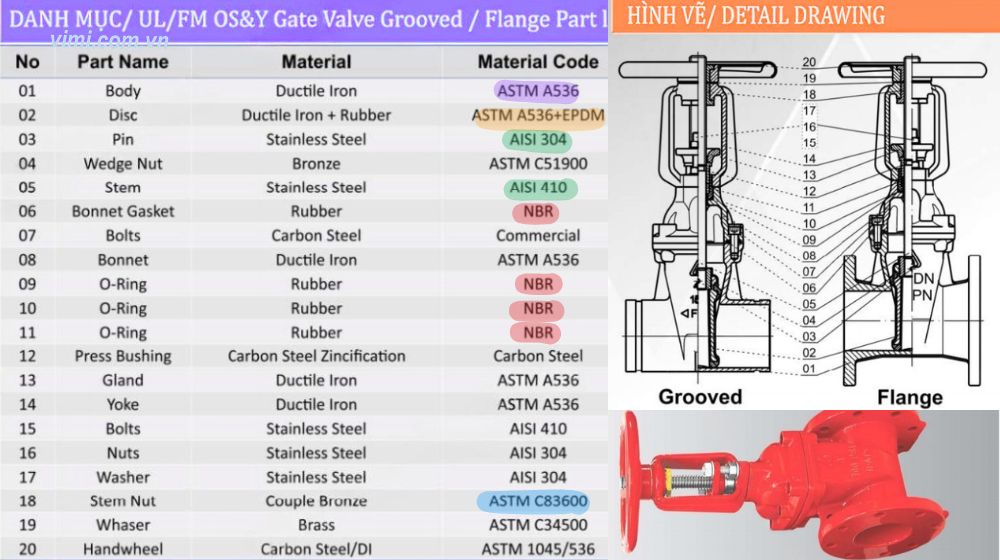

4. Vật liệu sản xuất của Shinyi FRHX-0080-10(16)

Shinyi FRHX-0080-10(16) được sản xuất từ các vật liệu chất lượng cao chuyên dùng cho hệ thống cấp nước và PCCC. Các bộ phần chính của van cổng ty nổi dòng Shinyi FRHX-0080-10(16) gồm:

• Thân van: Gang cầu ASTM A536
• Nắp van: Gang cầu ASTM A536
• Đĩa van: Gang cầu bọc EPDM
• Ty van: Inox AISI 410
• Chốt liên kết: Inox AISI 304
• Đai ốc ty: Đồng ASTM C83600
• Gioăng làm kín: NBR
• Sơn phủ: Epoxy màu đỏ dày 250 – 300 μm

5. Khi nào nên lựa chọn Shinyi FRHX-0080-10(16)

Việc lựa chọn đúng kích thước van sẽ giúp hệ thống vận hành hiệu quả và tối ưu chi phí đầu tư. Van cổng tay quay dòng Shinyi FRHX-0080-10(16) thường được lựa chọn trong các trường hợp:

• Hệ thống sprinkler có yêu cầu lưu lượng trung bình đến lớn
• Tuyến ống phân phối nước chữa cháy trong nhà xưởng
• Phòng bơm PCCC của tòa nhà và khu công nghiệp
• Hệ thống cấp nước chữa cháy ngoài trời
• Công trình yêu cầu chứng nhận UL Listed và FM Approved
