Shinyi FRHX-0100 PN10 16

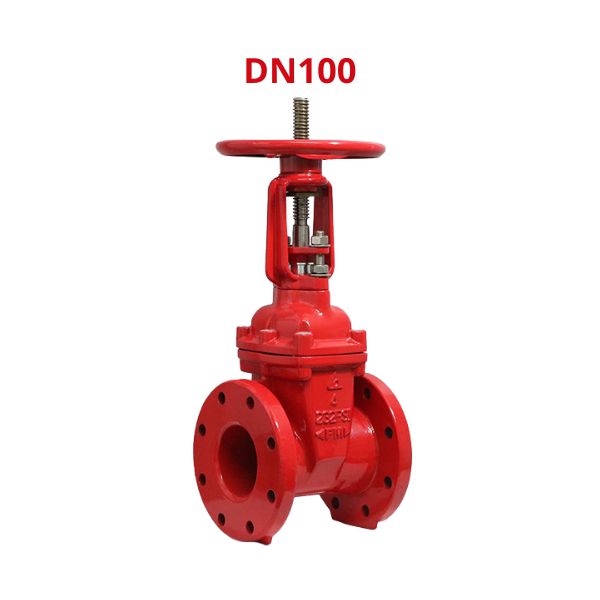

Shinyi FRHX-0100 PN10 16 thuộc dòng van cổng ty nổi UL/FM Shinyi được thiết kế cho các tuyến ống có lưu lượng lớn, yêu cầu độ tin cậy và độ bền cao. Hãy cùng tìm hiểu 5 vị trí lắp đặt phổ biến của FRHX-0100 PN10 16 trong bài viết dưới đây

1. Shinyi FRHX-0100 PN10 16 là van gì

Shinyi FRHX-0100 PN10 16 là dòng van cổng Shinyi thuộc series FRHX, được thiết kế chuyên dụng cho hệ thống phòng cháy chữa cháy và mạng lưới cấp nước áp lực. Ý nghĩa model Shinyi FRHX-0100 PN10 16 được quy định:

• F: Dòng van đạt chứng nhận UL/FM
• R: Ty nổi (non rising stem gate valve)
• H: Tay quay vận hành (Handwheel)
• X: Kết nối mặt bích
• 0100: Kích thước danh nghĩa DN100 >> Đọc thêm DN100 là phi bao nhiêu

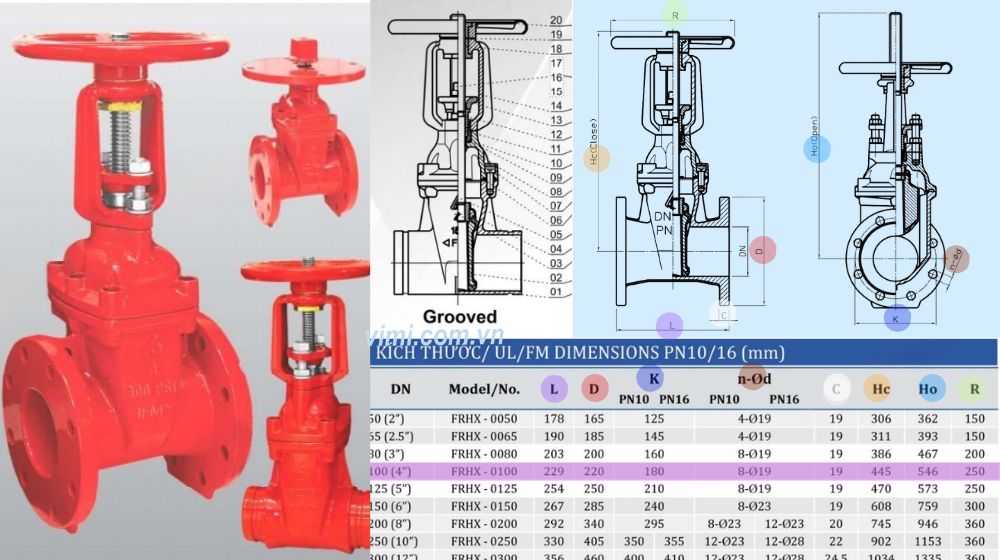

2. Kích thước lắp đặt của Shinyi FRHX-0100-10(16)

Trước khi lựa chọn van cho công trình, người dùng cần kiểm tra các thông số kích thước để đảm bảo khả năng lắp đặt và vận hành phù hợp. Các thông số lắp đặt chính của van cổng tay quay mã Shinyi FRHX-0100-10(16) gồm:

• Kích thước danh nghĩa: DN100 ~ 4 inch
• Chiều dài van (L): 229 mm
• Đường kính ngoài mặt bích (D): 220 mm
• Đường kính vòng tâm bulong (K): 180 mm
• Số lượng lỗ bulong: 8 lỗ
• Đường kính lỗ bulong: Ø19 mm
• Chiều cao khi đóng (Hc): 426 mm
• Chiều cao khi mở hoàn toàn (Ho): 551 mm
• Đường kính tay quay: 250 mm

3. Ý nghĩa của kích thước Shinyi FRHX-0100-10(16) trong hệ thống PCCC

Trong hệ thống phòng cháy chữa cháy, Shinyi FRHX-0100-10(16) được xem là một trong những kích thước tiêu chuẩn cho các tuyến ống cấp nước chính. Sở dĩ van cổng ty nổi mã FRHX-0100 PN10 16 được sử dụng nhiều là vì:

• Đáp ứng lưu lượng nước lớn phục vụ hệ thống chữa cháy
• Thích hợp cho các tuyến ống chính kết nối từ phòng bơm PCCC
• Hạn chế tổn thất áp suất trên đường ống
• Đảm bảo khả năng cấp nước ổn định đến các khu vực sử dụng
• Phù hợp với nhiều bản vẽ thiết kế PCCC cho nhà xưởng, trung tâm thương mại và khu công nghiệp

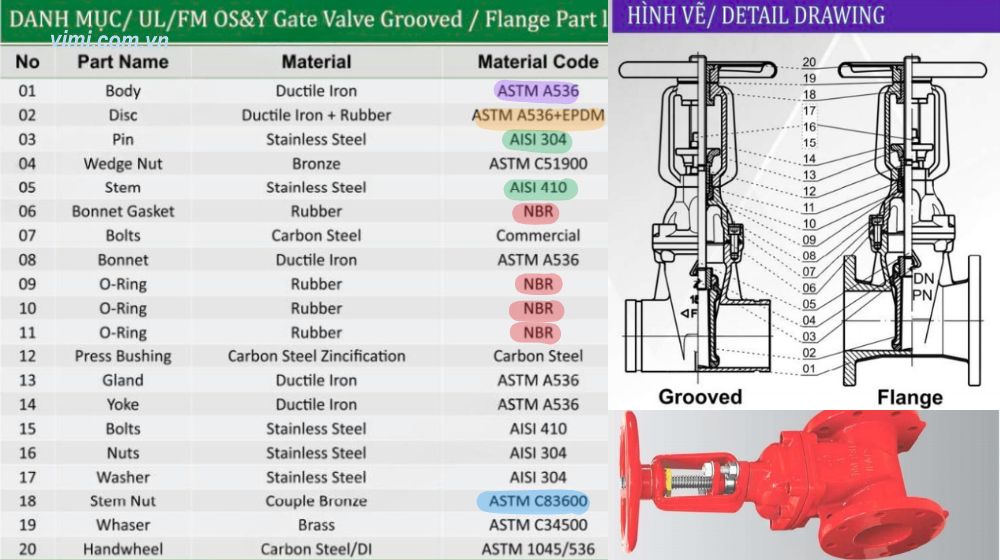

4. Bộ phận cấu thành nên Shinyi FRHX-0100 PN10 16

Độ bền và khả năng vận hành của van phụ thuộc rất lớn vào chất lượng các bộ phận cấu thành. Các chi tiết chính trên van cổng gang mã Shinyi FRHX-0100 PN10 16 gồm:

• Thân van và nắp van:
  • Chế tạo từ gang cầu mác ASTM A536
  • Chịu áp lực cao và chống va đập tốt
  • Tuổi thọ sử dụng lâu dài
• Cụm đĩa van:
  • Gang cầu bọc cao su EPDM
  • Tăng khả năng làm kín
  • Giảm rò rỉ trong quá trình vận hành
• Cụm truyền động:
  • Ty van inox AISI 410
  • Chốt liên kết inox AISI 304
  • Đai ốc ty bằng đồng ASTM C83600
• Hệ thống làm kín:
  • Gioăng NBR
  • O-ring NBR
  • Đảm bảo độ kín khít ổn định trong thời gian dài
• Lớp bảo vệ bên ngoài:
  • Sơn epoxy màu đỏ dày 250 ~ 300 μm
  • Tăng khả năng chống ăn mòn trong môi trường làm việc thực tế

5. Vị trí thường lắp đặt của Shinyi FRHX-0100-10(16)

Với khả năng đáp ứng lưu lượng lớn, van cổng mặt bích model FRHX-0100 PN10 16 thường được bố trí tại các vị trí quan trọng trong hệ thống phòng cháy chữa cháy. Các vị trí lắp đặt phổ biến của Shinyi FRHX-0100-10(16) gồm:

• Đầu ra và đầu vào của bơm chữa cháy
• Tuyến ống cấp nước chính trong hệ thống sprinkler
• Đường ống vòng quanh nhà máy và khu công nghiệp
• Phòng kỹ thuật trung tâm của tòa nhà
• Khu vực phân phối nước chữa cháy đến các nhánh hệ thống

Việc lựa chọn đúng vị trí lắp đặt giúp phát huy tối đa hiệu quả vận hành của van Shinyi FRHX-0100-10(16), đồng thời tạo thuận lợi cho công tác kiểm tra và bảo trì định kỳ.
