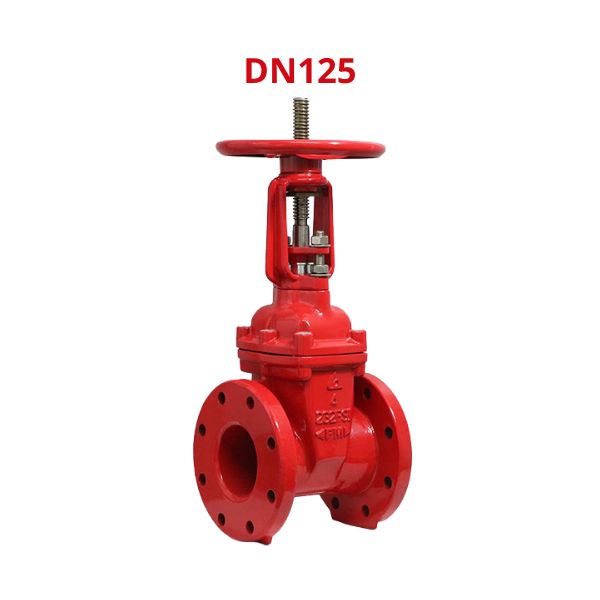

Shinyi FRHX-0125 PN10 16

Shinyi FRHX-0125-10(16) là một trong những model thuộc dòng van cổng ty nổi UL FM Shinyi được sử dụng phổ biến trong các hệ thống PCCC quy mô vừa và lớn. Với thiết kế ty nổi dễ giám sát, chứng nhận UL/FM quốc tế và khả năng đáp ứng lưu lượng cao

1. Shinyi FRHX-0125 PN10 16 là van gì

Shinyi FRHX-0125 PN10 16 là dòng van cổng Shinyi kiểu ty nổi kết nối mặt bích, vận hành bằng tay quay và được sản xuất theo các tiêu chuẩn dành cho hệ thống PCCC. Ý nghĩa của model Shinyi FRHX-0125 gồm:

• F: Dòng van đạt chứng nhận UL Listed và FM Approved
• R: Ty nổi (non rising stem gate valve)
• H: Tay quay vận hành (Handwheel)
• X: Kết nối mặt bích
• 0125: Kích thước danh nghĩa DN125

Shinyi FRHX-0125 PN10 16 thuộc nhóm van cổng ty nổi được hoạt động dựa theo nguyên lý nâng hạ đĩa van thông qua cơ cấu ren trên ty van. Khi mở hoàn toàn, phần ty sẽ dịch chuyển lên phía trên giúp người vận hành dễ dàng nhận biết trạng thái đóng mở thực tế của van

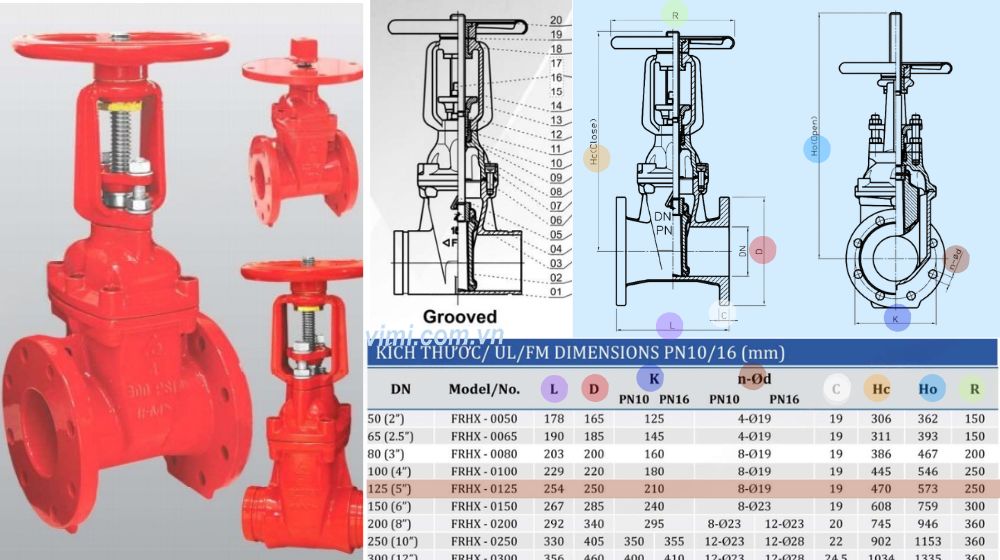

2. Kích thước lắp đặt của Shinyi FRHX-0125 PN10 16

Việc nắm rõ kích thước giúp lựa chọn và bố trí van phù hợp với hệ thống đường ống hiện hữu. Các thông số kích thước chính của Shinyi FRHX-0125 PN10 16 gồm:

• Kích thước danh nghĩa: DN125 ~ 5 inch >> Hiểu thêm DN125 là phi bao nhiêu
• Chiều dài van (L): 254 mm
• Đường kính ngoài mặt bích (D): 250 mm
• Đường kính vòng tâm bulong (K): 210 mm
• Số lượng lỗ bulong: 8 lỗ
• Đường kính lỗ bulong: Ø19 mm
• Chiều cao khi đóng (Hc): 470 mm
• Chiều cao khi mở hoàn toàn (Ho): 573 mm
• Đường kính tay quay: 250 mm

3. Khi nào nên lựa chọn Shinyi FRHX-0125-10(16)

Không phải công trình nào cũng cần sử dụng van cổng DN125 mã Shinyi FRHX-0125 PN10 16. Model này thường được lựa chọn trong các trường hợp:

• Hệ thống yêu cầu lưu lượng nước chữa cháy lớn
• Tuyến ống chính có chiều dài lớn hoặc phục vụ nhiều khu vực
• Nhà máy sản xuất và kho logistics có diện tích rộng
• Công trình có nhiều zone chữa cháy hoạt động đồng thời
• Dự án yêu cầu sử dụng thiết bị đạt chứng nhận UL/FM

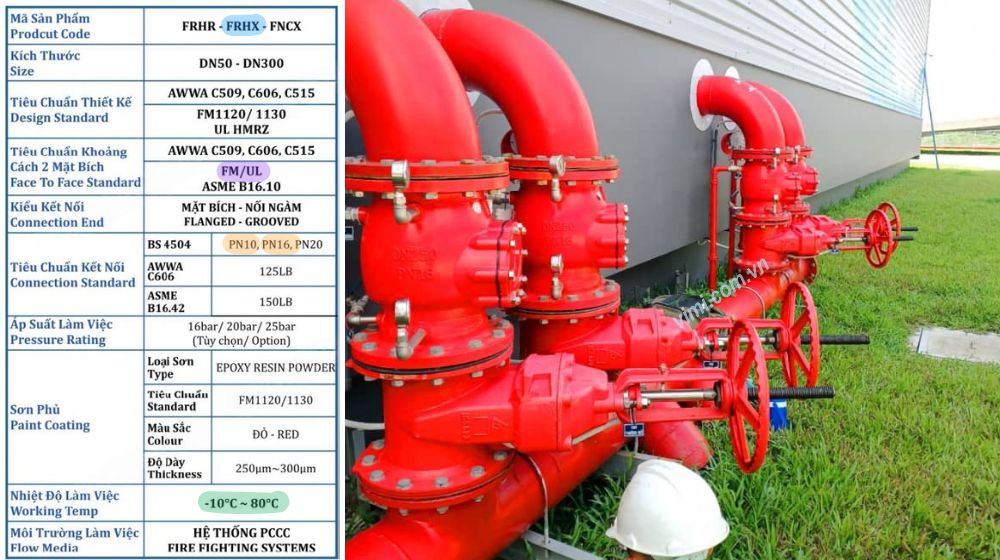

4. Yếu tố cần kiểm tra khi chọn Shinyi FRHX-0125-10(16)

Trước khi quyết định lựa chọn van cổng gang mã Shinyi FRHX-0125 PN10 16, người dùng nên kiểm tra các yếu tố sau:

• Kích thước đường ống: Đảm bảo hệ thống sử dụng đường ống DN125 hoặc được thiết kế tương thích với kích thước này
• Áp lực làm việc: Cần đối chiếu áp lực thiết kế của hệ thống với cấp áp lực PN10 hoặc PN16 của van
• Tiêu chuẩn mặt bích: Kiểm tra tiêu chuẩn kết nối để đảm bảo đồng bộ với đường ống và phụ kiện hiện có
• Không gian lắp đặt: Do thiết kế ty nổi nên cần có đủ khoảng không phía trên van để ty dịch chuyển khi vận hành
• Yêu cầu hồ sơ kỹ thuật: Một số dự án yêu cầu đầy đủ chứng nhận UL Listed, FM Approved và hồ sơ xuất xưởng đi kèm

5. Lợi ích khi sử dụng Shinyi FRHX-0125 PN10 16

Van cổng mặt bích dòng Shinyi FRHX-0125 PN10 16 mang lại nhiều lợi ích cho quá trình vận hành hệ thống phòng cháy chữa cháy:

• Đáp ứng lưu lượng nước lớn cho các công trình quy mô vừa và lớn
• Thiết kế ty nổi giúp nhận biết trạng thái đóng mở nhanh chóng
• Chứng nhận UL/FM đáp ứng yêu cầu của nhiều dự án PCCC
• Tuổi thọ cao nhờ vật liệu chất lượng và công nghệ sản xuất hiện đại
• Thuận tiện cho công tác kiểm tra, bảo trì và vận hành định kỳ
