Shinyi GRSX DN100

Không chỉ đơn thuần là một thiết bị đóng mở dòng chảy, Shinyi GRSX-0100 còn được trang bị bộ tín hiệu giám sát giúp theo dõi trạng thái vận hành của van từ xa. Dưới đây là 5 đặc điểm nổi bật giúp GRSX-0100 được nhiều đơn vị thiết kế, thi công và chủ đầu tư lựa chọn cho hệ thống PCCC

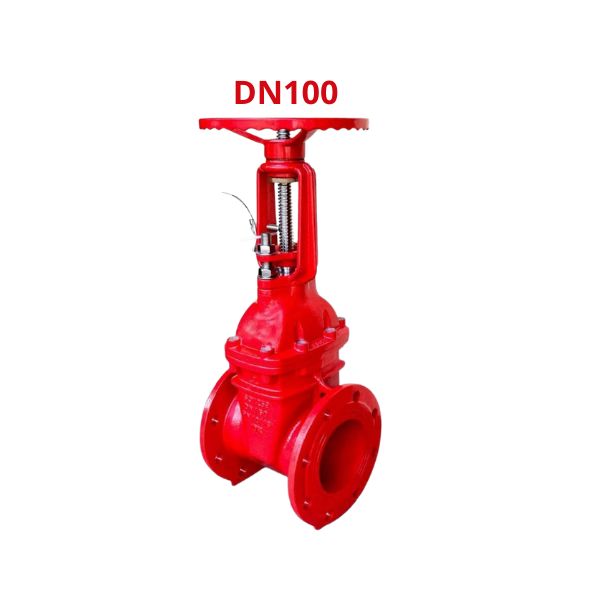

1. Van Shinyi GRSX-0100 là gì

GRSX-0100 là model thuộc dòng van cổng tín hiệu điện của Shinyi, được thiết kế để thực hiện đồng thời hai chức năng gồm đóng mở dòng nước và giám sát trạng thái vận hành của van. Sản phẩm sử dụng kiểu kết nối mặt bích, vận hành bằng tay quay và được tích hợp bộ tín hiệu giúp truyền trạng thái mở van về hệ thống điều khiển trung tâm.

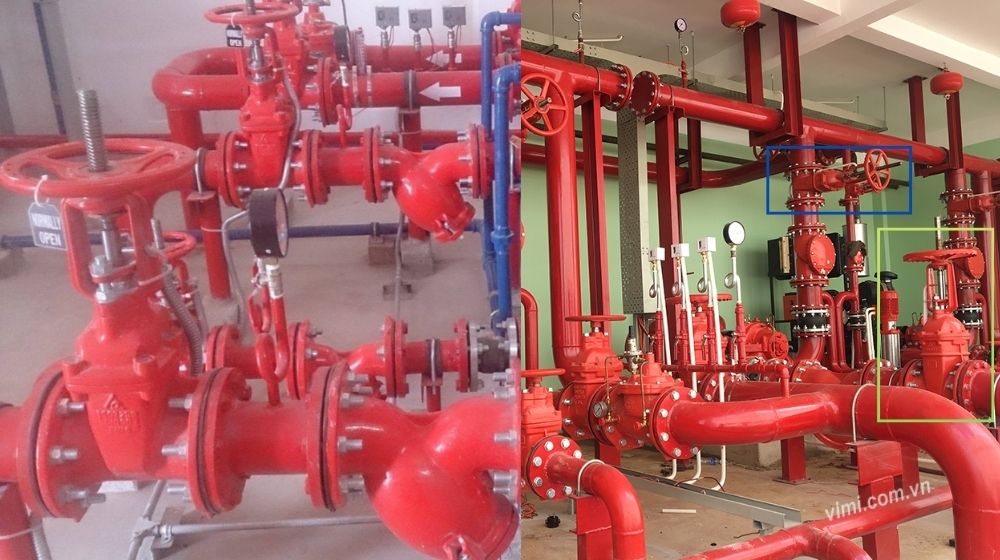

2. Vị trí thường lắp đặt của Shinyi GRSX DN100

Việc lựa chọn đúng vị trí lắp đặt giúp phát huy tối đa hiệu quả của Shinyi GRSX DN100 trong quá trình vận hành và giám sát hệ thống. Các vị trí phổ biến của van cổng tín hiệu Shinyi model GRSX-0100 gồm:

• Tuyến ống phân phối nước chữa cháy DN100
• Hệ thống sprinkler trong nhà xưởng và kho hàng
• Phòng bơm chữa cháy
• Trục cấp nước kỹ thuật của tòa nhà
• Khu vực cần theo dõi trạng thái mở van từ phòng điều khiển

3. Điểm khác biệt của Shinyi GRSX-0100

So với các dòng van cổng gang thông thường, GRSX-0100 được trang bị thêm bộ tín hiệu giám sát trạng thái vận hành. Một số điểm khác biệt nổi bật của van Shinyi GRSX-0100 gồm:

• Có khả năng gửi tín hiệu về tủ điều khiển trung tâm
• Hỗ trợ theo dõi trạng thái mở van từ xa
• Giúp phát hiện nhanh tình trạng van chưa mở hoàn toàn
• Tăng khả năng quản lý cho hệ thống PCCC
• Hạn chế rủi ro do thao tác đóng van ngoài ý muốn

Bộ tín hiệu hoạt động thông qua cơ cấu nam châm và tiếp điểm điện. Khi van đạt trạng thái mở hoàn toàn, cảm biến sẽ kích hoạt tín hiệu để truyền về hệ thống giám sát. Đây chính là đặc điểm giúp van cổng Shinyi dòng GRSX khác biệt so với các dòng van cổng thông thường chỉ có chức năng đóng mở lưu chất.

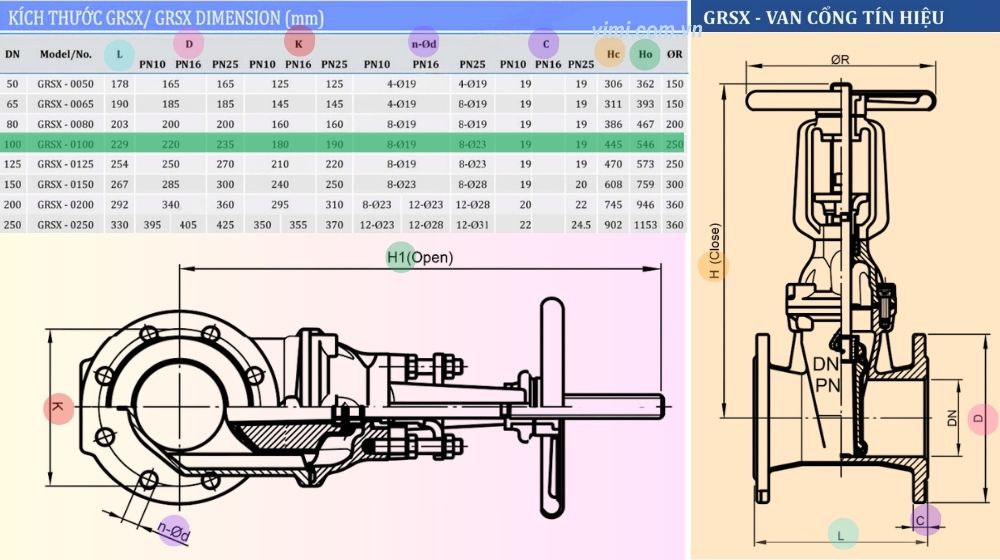

4. Kích thước lắp đặt của Shinyi GRSX-0100

Trước khi lắp đặt van cổng mặt bích model GRSX-0100, đơn vị thiết kế và thi công cần đối chiếu các thông số kích thước để đảm bảo tương thích với hệ thống đường ống. Các kích thước cơ bản của Shinyi GRSX-0100 gồm:

• Kích thước danh nghĩa: DN100 >> Đọc thêm DN100 là phi bao nhiêu
• Chiều dài thân van (L): 229 mm
• Đường kính ngoài mặt bích (D): 220 mm ~ 235 mm
• Đường kính vòng tâm bulong (K): 180 mm ~ 190 mm
• Số lượng lỗ bulong: 8 lỗ
• Đường kính lỗ bulong (Ød):  19 mm ~ 23 mm
• Chiều dày mặt bích (C): 19 mm
• Chiều cao van khi đóng (Hc): 445 mm
• Chiều cao van khi mở hoàn toàn (Ho): 546 mm
• Đường kính tay quay (ØR): 250 mm

5. Địa chỉ mua van Shinyi GRSX-0100

Để đảm bảo chất lượng van cổng ty chìm dòng GRSX-0100 và nhận được đầy đủ tài liệu kỹ thuật, người mua nên lựa chọn đại lý hoặc đơn vị phân phối chính thức có khả năng cung cấp catalogue, chứng nhận xuất xứ và chứng nhận chất lượng sản phẩm

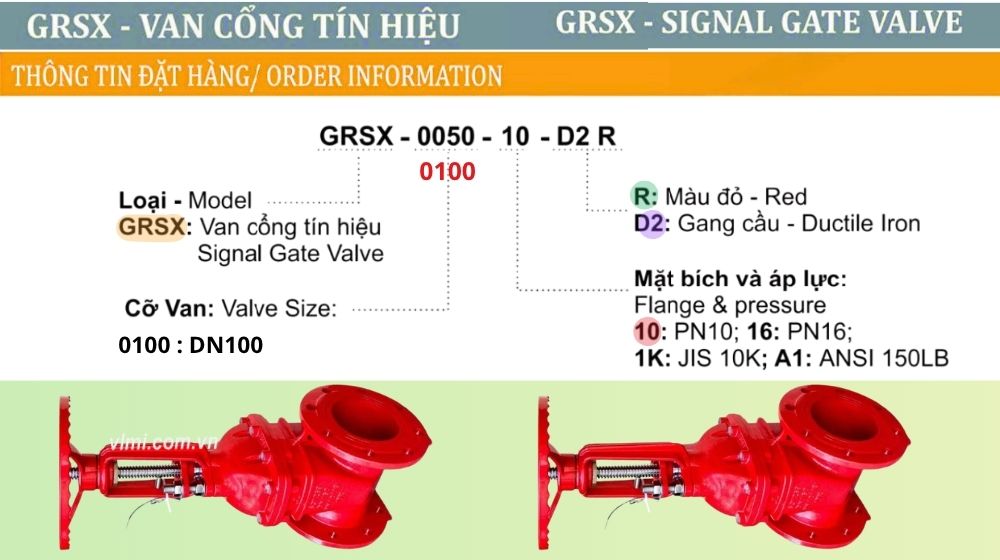

Khi yêu cầu báo giá Shinyi GRSX DN100, người dùng nên cung cấp đầy đủ model sản phẩm như:

GRSX-0100-10-D2 R

Việc cung cấp chính xác mã sản phẩm giúp đơn vị cung cấp xác nhận đúng cấu hình van, tiêu chuẩn kết nối, vật liệu chế tạo và phiên bản sản xuất theo yêu cầu của công trình. Ngoài ra, người mua cũng nên kiểm tra thêm các thông tin như:

• Tiêu chuẩn mặt bích JIS 10K
• ANSI 150LB
• Cấp áp lực làm việc phù hợp
• Vật liệu thân van bằng gang cầu ASTM A536
• Khả năng kết nối tín hiệu giám sát
