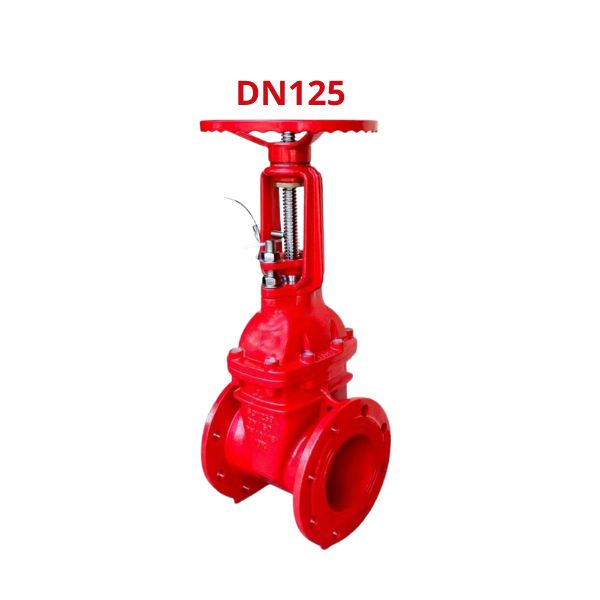

Shinyi GRSX DN125

Shinyi GRSX-0125 là dòng van cổng tín hiệu DN125 được sử dụng phổ biến trong các hệ thống phòng cháy chữa cháy nhờ khả năng đóng mở ổn định và giám sát trạng thái vận hành từ xa. Dưới đây là 10 thông số kích thước cần đặc biệt lưu ý khi lựa chọn model này

1. Khi nào nên lựa chọn Shinyi GRSX DN125

Việc lựa chọn đúng kích thước van giúp hệ thống vận hành ổn định, đảm bảo lưu lượng thiết kế và tối ưu chi phí đầu tư. Trong nhiều hệ thống phòng cháy chữa cháy hiện nay, Shinyi GRSX DN125 được sử dụng như một giải pháp trung gian giữa DN100 và DN150, đáp ứng tốt yêu cầu về lưu lượng nước cũng như khả năng giám sát trạng thái vận hành.

Một số trường hợp người dùng nên lựa chọn GRSX-0125 gồm:

• Hệ thống PCCC có tuyến ống chính DN125
• Mạng lưới sprinkler trong nhà xưởng và kho hàng
• Trung tâm thương mại và tòa nhà văn phòng
• Hệ thống cấp nước chữa cháy trong khu công nghiệp
• Các vị trí cần theo dõi trạng thái mở van từ tủ điều khiển trung tâm

Nhờ tích hợp bộ cảm biến tín hiệu, van cổng tín hiệu Shinyi không chỉ thực hiện chức năng đóng mở dòng chảy mà còn hỗ trợ quản lý hệ thống hiệu quả hơn so với các dòng van cổng gang thông thường

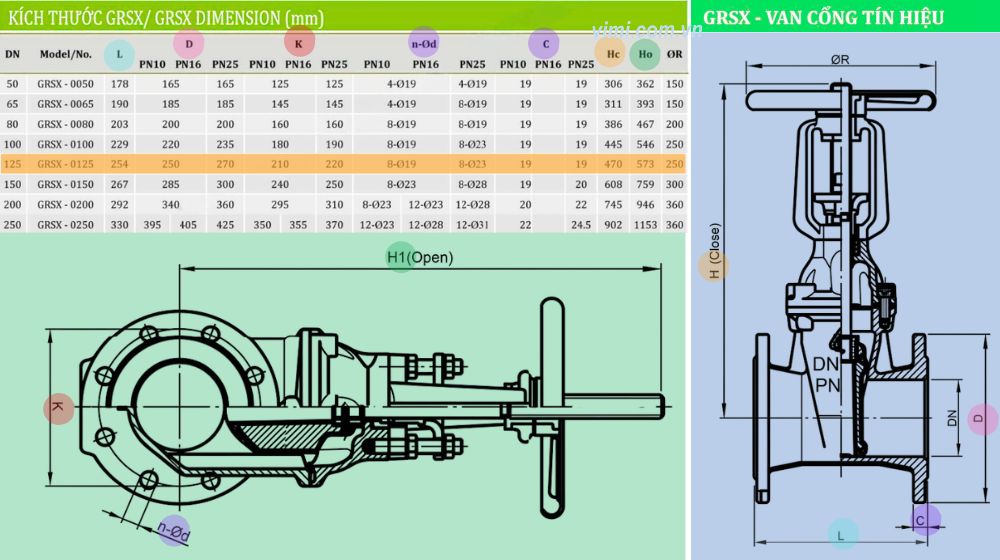

2. Kích thước lắp đặt của GRSX-0125

Trước khi lắp đặt van cổng DN125, người dùng nên kiểm tra kích thước thực tế để đảm bảo tương thích với đường ống và không gian vận hành. Theo catalogue của nhà sản xuất, Shinyi GRSX-0125 có các thông số chính:

• Kích thước danh nghĩa: DN125
• Chiều dài thân van (L): 254 mm
• Đường kính ngoài mặt bích (D): 250 mm ~ 270 mm
• Đường kính vòng tâm bulong (K): 210 mm ~ 220 mm
• Số lượng lỗ bulong: 8 lỗ
• Đường kính lỗ bulong (Ød): 19 mm ~ 23 mm
• Chiều dày mặt bích (C): 19 mm
• Chiều cao van khi đóng (Hc): 470 mm
• Chiều cao van khi mở hoàn toàn (Ho): 573 mm
• Đường kính tay quay (ØR): 250 mm

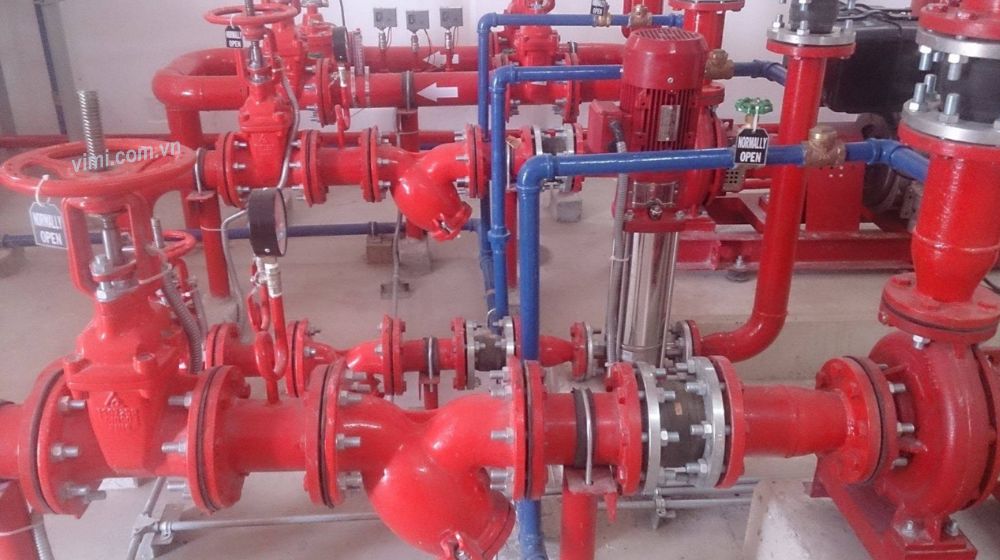

3. Khả năng giám sát trạng thái của Shinyi GRSX-0125

Điểm khác biệt nổi bật của Shinyi GRSX DN125 là bộ tín hiệu giám sát được tích hợp trên thân van. Thiết kế này giúp người vận hành theo dõi trạng thái mở van mà không cần kiểm tra trực tiếp tại hiện trường. Nguyên lý hoạt động của bộ tín hiệu trên van cổng ty nổi dòng GRSX-0125 là:

• Nam châm được gắn trên cơ cấu vận hành
• Tiếp điểm từ đặt trong hộp cảm biến
• Khi van mở hoàn toàn, nam châm kích hoạt tiếp điểm
• Tín hiệu được truyền về tủ điều khiển trung tâm
• Hệ thống có thể kết nối đèn báo hoặc còi báo theo yêu cầu

Lợi ích của bộ tín hiệu trên van cổng mặt bích dòng GRSX-0125 là:

• Giám sát trạng thái vận hành theo thời gian thực
• Hỗ trợ quản lý hệ thống PCCC tập trung
• Hạn chế tình trạng van bị đóng ngoài ý muốn
• Giảm thời gian kiểm tra định kỳ
• Tăng mức độ an toàn cho công trình

4. Vật liệu sản xuất của Shinyi GRSX-0125

Độ bền của van phụ thuộc rất lớn vào vật liệu cấu thành. Nhà sản xuất Shinyi sử dụng các vật liệu chuyên dụng nhằm đảm bảo tuổi thọ và khả năng làm việc ổn định trong môi trường PCCC. Các vật liệu chính của Shinyi GRSX-0125 gồm:

• Thân van và nắp van: Gang cầu theo tiêu chuẩn ASTM A536 hoặc EN GJS 500-7
• Lá van: Gang cầu bọc cao su EPDM
• Ty van: Inox AISI 410 hoặc AISI 304
• Chốt liên kết: Inox AISI 304 hoặc AISI 316
• Đai ốc lá van: Đồng Bronze ASTM C51900
• Gioăng làm kín: Cao su NBR
• O-ring: Cao su NBR.
• Sơn phủ: Epoxy màu đỏ dày từ 250 ~ 300 μm

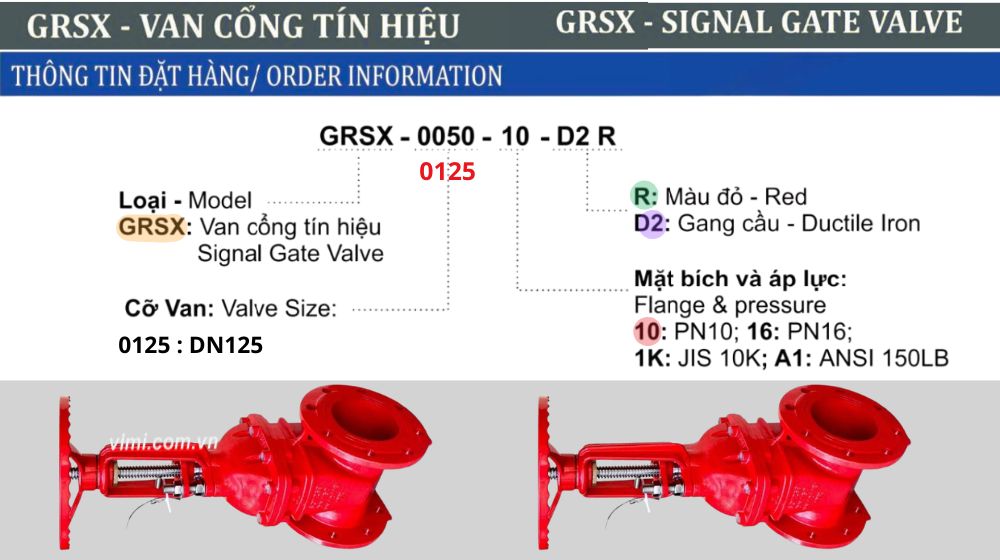

5. Cách chọn đúng model đặt hàng của Shinyi GRSX-0125

Khi tham khảo catalogue hoặc nhận báo giá từ các đại lý, người mua thường gặp model sản phẩm dưới dạng:

GRSX-0125-10-D2 R

Ý nghĩa các ký hiệu đặt hàng là:

• GRSX: Dòng van cổng tín hiệu điện vận hành bằng tay quay
• 0125: Kích thước danh nghĩa DN125
• 10: Mã cấu hình tiêu chuẩn theo catalogue
• D2: Thân van bằng gang cầu
• R: Sơn Epoxy màu đỏ dùng cho hệ thống PCCC

Ngoài model sản phẩm, người mua cũng nên đối chiếu thêm:

• Tiêu chuẩn mặt bích JIS 10K
• JIS 16K hoặc JIS 20K
• ANSI 150LB
• PN10 là gì
• PN16 là gì
