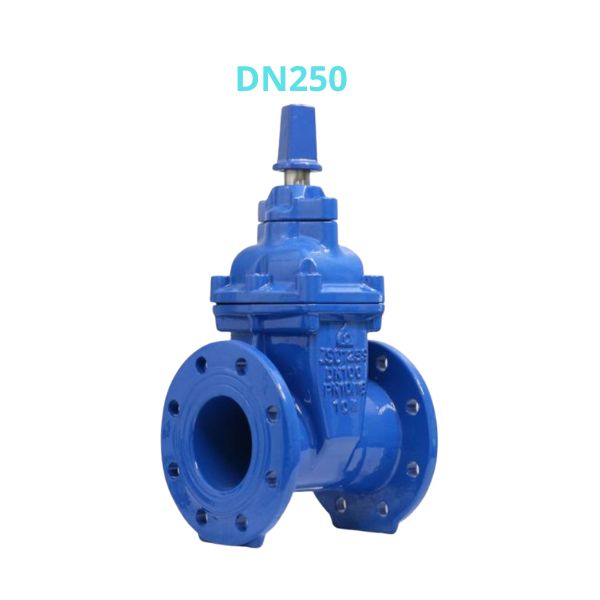

Van Shinyi GVCX-0250 là model kích thước lớn được sử dụng trên các tuyến ống truyền tải và phân phối nước có lưu lượng cao. Bên cạnh khả năng đóng ngắt ổn định, van còn mang lại nhiều lợi ích kinh tế nhờ vật liệu gang cầu chất lượng cao
1. Van Shinyi GVCX-0250 là gì
Để định hình rõ công năng và vị trí lắp đặt tối ưu của thiết bị trên tổng thể sơ đồ công trình, các kỹ sư cơ điện cần nắm rõ bản chất cấu trúc của model Shinyi GVCX DN250 là:
- Đây là dòng van cổng ty chìm (hay còn gọi là non rising gate valve) thuộc phân khúc van cổng nắp chụp Shinyi cỡ lớn, chuyên dụng cho các hệ thống đường ống chôn sâu hoặc đặt trong không gian hẹp nhờ trục ren hành trình không tịnh tiến đi lên khi đóng mở
- Ký hiệu DN250 định danh cho kích thước đường ống danh nghĩa 10 inch. Nhiều người thường tìm hiểu DN50 là phi bao nhiêu để tính toán cho nhánh nhỏ (Phi 60mm). Đối với các tuyến trục lớn sử dụng mã GVCX-0250, kích cỡ này tương đương đường kính ngoài ống lên tới ~273mm
2. Khả năng kiểm soát dòng chảy của GVCX-0250
Hoạt động trên các trục ống phân phối cấp 1 và cấp 2, mã van GVCX-0250 thể hiện năng lực điều tiết và kiểm soát dòng lưu chất vô cùng ấn tượng:
- Khác với các dòng van đóng nhanh gây ra hiện tượng búa nước nguy hiểm, dòng van này yêu cầu số vòng quay hành trình nhiều hơn, giúp áp lực lòng ống thay đổi từ từ, bảo vệ an toàn cho toàn bộ hệ thống mối nối bích
- Khi mở hoàn toàn, lá van được kéo lên hết giúp lòng van thẳng tuột, cho phép dải lưu lượng lớn đi qua mà không gặp bất kỳ vật cản nào, giảm thiểu tối đa hiện tượng sụt áp trên tuyến trục
- Thiết kế hình nêm kết hợp cao su lưu hóa EPDM đàn hồi cao giúp lá van hấp thụ xung lực dòng quét liên tục, không gây ra tiếng ồn hay hiện tượng rung lắc bệ van dưới áp lực lớn
3. Tối ưu chi phí của van Shinyi GVCX DN250
Lựa chọn mã sản phẩm GVCX-0250 mang lại bài toán kinh tế lâu dài cho toàn bộ vòng đời dự án nhờ những cải tiến về mặt vật liệu và công nghệ chế tạo. 3 điểm giúp tối ưu chi phí van Shinyi GVCX DN250 là:
- Nhờ sử dụng công nghệ đúc gang cầu cao cấp (ASTM A536), thiết bị đạt được độ bền cơ học vượt trội nhưng trọng lượng lại được tối giản đáng kể so với các dòng van cổng gang xám cồng kềnh thế hệ cũ. Điều này làm giảm chi phí xây dựng bệ đỡ bê tông kiên cố cho tuyến ống
- Cả mặt trong và mặt ngoài van đều được phủ một lớp sơn tĩnh điện Epoxy màu xanh dầy dặn, bảo vệ cốt gang bên trong khỏi sự xâm nhập của các ion axit trong đất khi chôn ngầm, loại bỏ chi phí sơn sửa hay thay mới định kỳ

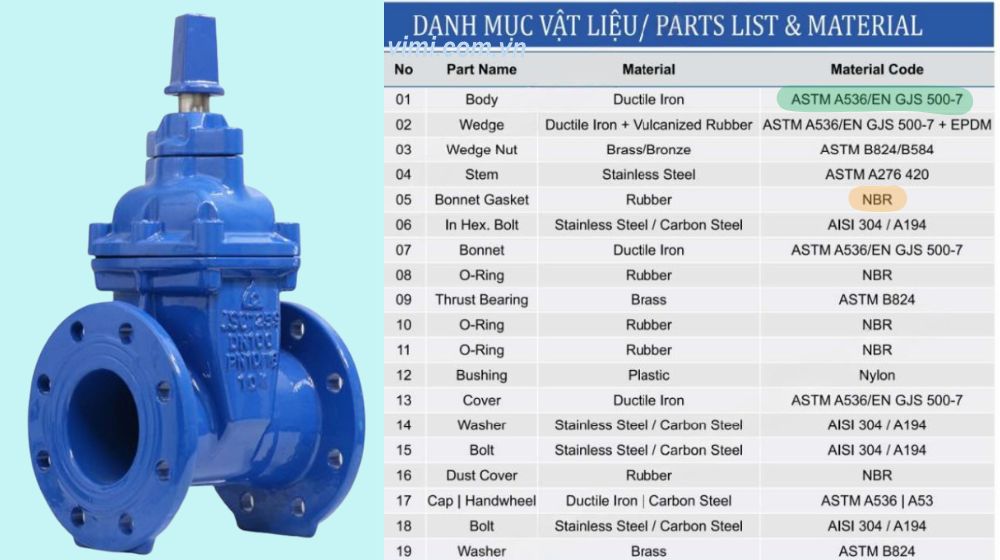

- Thiết bị sở hữu hệ thống gioăng O-ring đa tầng bằng cao su NBR cứng cáp kết hợp bạc lót nylon, cho phép các kỹ sư thay thế gioăng làm kín trục trực tiếp ngay khi hệ thống đang vận hành đầy tải, không cần xả cạn lòng ống

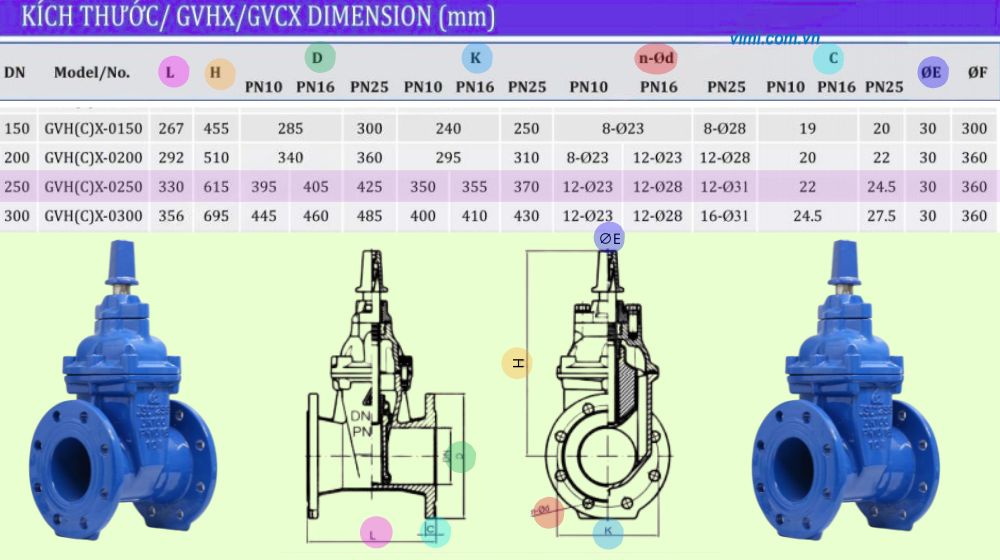

4. Kích thước kỹ thuật của van Shinyi GVCX DN250
Mẫu van cổng mặt bích model GVCX-0250 sở hữu thiết kế hình học được chuẩn hóa theo các tiêu chuẩn quốc tế nghiêm ngặt, giúp việc bóc tách bản vẽ hạ tầng trở nên dễ dàng:
- Thông số tổng thể: Chiều dài phủ bì giữa hai mặt bích (L) của van là 330mm và tổng chiều cao tính từ tâm ống đến đỉnh nắp chụp vận hành (H) đạt 615mm
- Kích thước vành bích: Đường kính ngoài vành bích (D) đạt 395mm (chuẩn PN10), 405mm (chuẩn PN16) hoặc 425mm (chuẩn PN25) với độ dày vành bích (C) dao động từ 22mm ~ 24.5mm
- Hệ thống liên kết bích: Bích van được bố trí tâm lỗ bích (K) tương ứng từ 350mm ~ 370mm, sử dụng liên kết vững chắc bằng 12 lỗ bu-lông (cỡ lỗ từ Ø23 ~ Ø31) giúp phân bổ đều lực ép, chống rò rỉ bích tuyệt đối
- Trục tiếp nhận: Đường kính trục tiếp nhận nắp chụp (ØE) đạt kích thước tiêu chuẩn 30mm, tương thích hoàn hảo với các hệ thanh nối ty kéo dài lên mặt bến hiện nay
5. Địa chỉ mua van Shinyi GVCX-0250
Để đảm bảo tiến độ thi công và chất lượng vận hành lâu dài cho công trình, việc lựa chọn một nhà cung cấp uy tín là yếu tố quyết định. Dưới đây là những yếu tố người dùng nên lưu ý khi lựa chọn nhà cung cấp van cổng gang dòng Shinyi GVCX DN250:
- Lựa chọn nhà phân phối chính thức: Khách hàng nên tìm đến các đại lý ủy quyền chính thức của thương hiệu Shinyi để được cung cấp sản phẩm GVCX-0250 đầy đủ chứng chỉ CO/CQ, danh mục vật liệu chuẩn và chính sách bảo hành chính hãng từ nhà sản xuất
- Hỗ trợ kỹ thuật chuyên sâu: Các đơn vị phân phối lớn không chỉ mang lại mức chiết khấu thương mại tốt nhất cho dự án mà còn hỗ trợ tư vấn giải pháp bóc tách kích thước bích chuẩn PN10/PN16/PN25 phù hợp với áp lực lớn
