Ren NPT là gì

Ren NPT là gì? là một dạng tiêu chuẩn ren được sử dụng trong sản xuất các sản phẩm phụ kiện hay thiết bị công nghiệp. Hiện nay, ren NPT được sử dụng rộng rãi và được ưa chuộng trên thị trường vì sự tiện dụng và giá thành hợp lý. Chúng ta hãy cùng tìm hiểu về ren NPT qua bài viết dưới đây.

1 Ren NPT là gì

Trước hết ta cần tìm hiểu về ren và một số đặc điểm riêng của nó:

Ta thường biết đến các chi tiết của thiết bị cơ khí dùng để lắp ghép, kết nối và ren chính là một phần cấu tạo của nó nhằm tạo sự liên kết cố định. Ren có tính liên hoạt mà không làm thay đổi các chi tiết. Mối ghép ren không làm thay đổi cấu trúc vật lý hay hóa học trong quá trình tham gia lắp ghép.

Mối ghép ren thực chất là 2 chi tiết có ren lắp ráp với nhau. Yêu cầu chung của mối lắp ren phải kín khít, không rò rỉ, dễ tháo lắp. Chất lượng phôi, máy gia công chính xác cao và kích thước thước hình dáng chuẩn thì đạt được chất lượng tren tốt. Ren có nhiều loại khác nhau.

ren là gì_vimi

Ren NPT được viết tắt là “National Pite Thread’ hay còn được gọi là ren ống côn quốc gia. Xuất hiện ở thời kì đầu của Mỹ và Canada được đưa vào làm loại ren chính và sau đó được sử dụng rộng rãi điển hình là thủy lực Parker, được ứng dụng rộng rãi trong ngành công nghiệp hiện nay. Ren NpT có hai loại là: ren trong và ren ngoài dạng côn.

Đối với ren ngoài (male): Ren sẽ lớn dần từ ngoài vào trong

Đối với ren trong (female): Ren sẽ nhỏ dần từ ngoài vào trong

ren NPT la gi

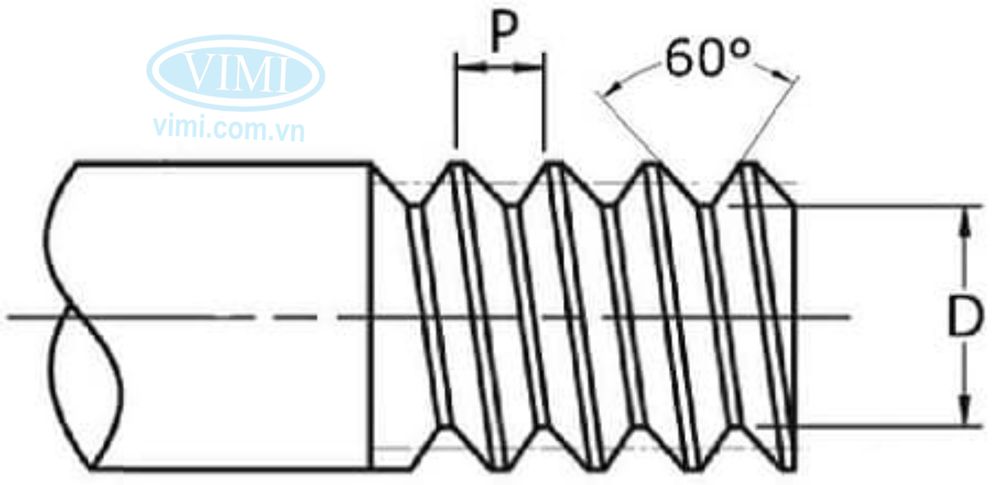

2 Đặc điểm của ren NPT là gì

Ren NPT được biết đến là một trong những sản phẩm áp dụng công nghệ tiên tiến với những đặc điểm riêng phù hợp với nhiều lĩnh vực khác nhau:

Tiêu chuẩn của tiết diện ren NPT hình tam giác với tiêu chuẩn với góc là 60 độ tương tự như ren hệ mét.

Đặc điểm của ren tiêu ông tiêu chuẩn NPT là có đỉnh và chân ren phẳng.

Đơn vị đo tiêu chuẩn của ren NPT là inch.

Ren NPT bước ren có một góc 60 dẫn đến việc khi siết quá chặt hoặc không có lớp keo bảo vệ, dễ gây hiện tượng dính ren hoặc rò rỉ áp suất.

Có độ yêu cầu cao về tiêu chuẩn và chính xác về lớp bôi trơn và độ siết khi sử dụng.

dac diem ren NPT_vimi

3 Cấu tạo của ren NPT bao gồm những gì

Sau khi tìm hiểu về đặc điểm của ren NPT chúng ta hãy cùng đến với cấu tạo của ren. Ren NPT có ba bộ phận chính, bao gồm: Bộ nối đực, bộ nối cáiđai ống.

Bộ nối cái và bộ nối đực thường được gắn tại đai nối để cung cấp áp lực cần thiết để siết chặt và bịt kín các mối nối.

Ba bộ phận của ren đều được gắn với nhau bởi tối thiểu là đai ốc với phần chéo qua hoặc một ren vặn.

Khi có một lực tác động vào bên ngoài, phần ren này lập tức được mở và tách bộ nối cái và bộ nối đực.

Trong điều kiện thông thường, đai nối của rắc co sẽ siết chặt bộ nối đực và bộ nối cái để đảm bảo không có sự rò rỉ giữa các phần của rắc co.

cau tao ren NPT_vimi

4 Kích thước ren NPT

Ren NPT có nhiều loại khác nhau và đa dạng trên thị trường công nghiệp, mỗi loại ren đều có những kích thước khác nhau. Chúng ta cần phải biết rõ các kích thước của ren NPT là gì để có lựa chọn tốt nhất.

kich thuoc ren NPT_vimi

5 Cách đọc kí hiệu ren NPT

Ren NPT có nhiều loại khác nhau về chuẩn ren dễ khiến mọi người gây nhầm lẫn nếu không tìm hiểu sâu. Dưới đây là một số cách đọc để ta hiểu hơn kí hiếu ren NPT là gì.

a. Ví dụ về đọc thông số: 1/2 – 14NPT

1/2: Đường kính danh nghĩa của ren

14: Có 14 ren trên chiều dài 1 inch

NPT: Ren National Pipe Thread theo tiêu chuẩn ANSI/ASME B1.20.1-1983

b. Các chuẩn ren NPT phổ biến ta có thể thường gặp như:

          1/16 – 27NPT 1/8 – 27NPT 1/4 – 18NPT 3/8 – 18NPT 1/2 – 14NPT
3/4 – 14NPT 1 – 11 1/2NPT 1 1/4 – 11 1/2NPT 1 1/2 -11 1/2NPT 2 – 11 1/2NPT

6 Dao tiện ren ống NPT

Bên cạnh đặc điểm, cấu tạo và kích thước thì dao tiện của ren NPT là gì cũng luôn được nhiều người quan tâm và cần tìm hiểu. Dưới đây là một số loại dao tiện của ren và đặc điểm của nó.

Tên sản phẩm Hình dạng Góc Vật liệu Lớp phủ
Dao tiện ren ống NPT1/4″ 23mm 60 độ Alloy/HSS HRC > 65
Dao tiện ren ống NPT 1/2 – 3/4″ 27mm 60 độ Alloy/HSS HRC > 65
Dao tiện ren ống NPT 1-11/2″ 27mm 60 độ Alloy/HSS HRC > 65
Dao tiện ren ống NPT 11/2 – 2″ 27mm 60 độ Alloy/HSS HRC > 65
Dao tiện ren ống NPT 1 -2″ 27mm 60 độ Alloy/HSS HRC > 65
Dao tiện ren ống NPT 1 – 2″ 38mm 60 độ Alloy/HSS HRC > 65
Dao tiện ren ống NPT21/2 – 3″ 27mm 60 độ Alloy/HSS HRC > 65
Dao tiện ren ống NPT 21/2 – 3″ 38mm 60 độ Alloy/HSS HRC > 65
Dao tiện ren ống NPT 21/2 – 3″ 27mm 60 độ Alloy/HSS HRC > 65
Dao tiện ren ống NPT 21/2 – 4″ 20mm 60 độ Alloy/HSS HRC > 65

Xem thêm các sản phẩm ứng dụng tiêu chuẩn ren NPT: Đồng hồ đo nhiệt độ | Đồng hồ đo áp suất.
