Tiêu chuẩn mặt bích JIS 20K

Tiêu chuẩn mặt bích JIS 20K là tiêu chuẩn cho mặt bích JIS có cấp áp suất cao nhưng phổ biến, được thiết kế cho những hệ thống đường ống vận hành ở áp suất và nhiệt độ khắc nghiệt. Tuy nhiên, đây cũng là loại mặt bích bị chọn sai nhiều nhất – vì người dùng chưa nắm rõ 7 nhóm thông tin kỹ thuật cốt lõi theo tiêu chuẩn JIS B 2220:2012. Thông tin dưới đây sẽ giúp bạn hiểu đúng và chọn đúng mặt bích JIS 20K ngay từ đầu.

1. Kích thước kỹ thuật mặt bích JIS 20K

Mặt bích JIS 20K có kết cấu dày và chắc chắn hơn so với JIS 16K ở cùng kích thước định danh, vì phải chịu áp suất làm việc cao hơn. Người thiết kế cần tính đến điều này khi bố trí không gian lắp đặt, chọn bulông và tính toán tải trọng lên giá đỡ.

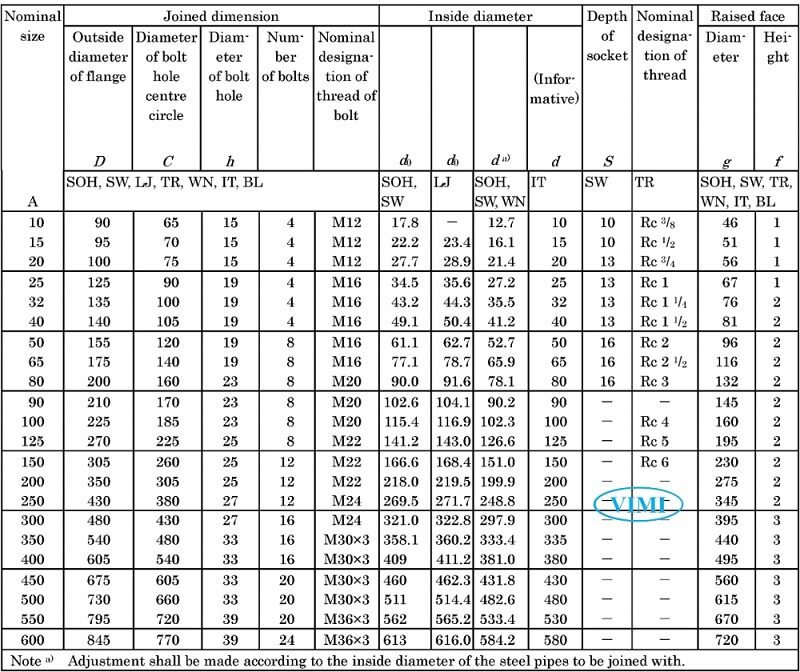

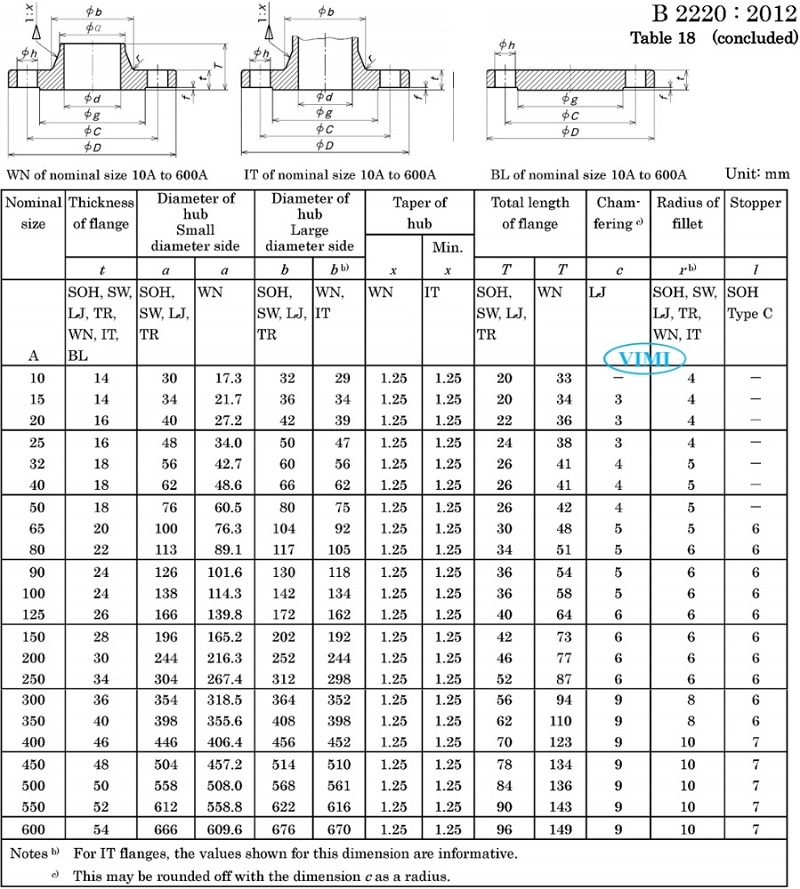

Dưới đây là thông số kỹ thuật tại kích thước điển hình theo Bảng 18 – JIS B2220:2012

So sánh với tiêu chuẩn mặt bích JIS 16K cùng size 100A:

• Độ dày tăng từ 22 mm lên 24 mm
• Có thêm thông số đường kính gờ (g) và chiều cao gờ (f) – đây là đặc trưng của bề mặt RF trên mặt bích JIS 20K

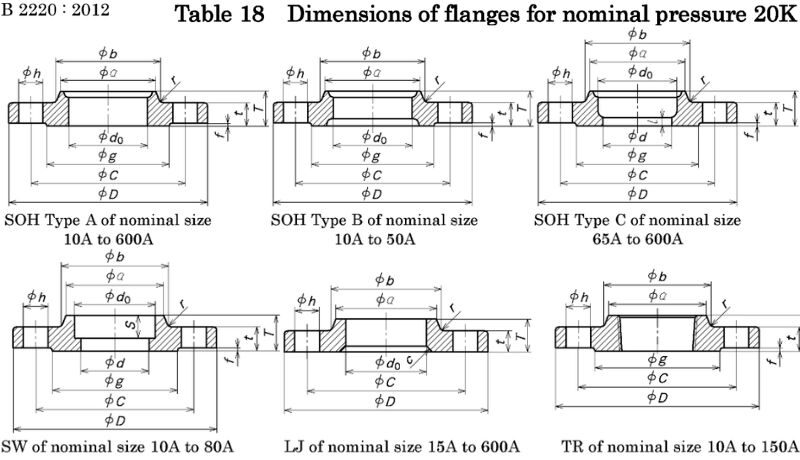

2. Chủng loại theo tiêu chuẩn JIS 20K

Khi bắt đầu tìm hiểu về mặt bích JIS 20K, câu hỏi đầu tiên tôi luôn nghe là: “20K nghĩa là gì?”. Đây không phải giá trị áp suất tính bằng MPa – đây là ký hiệu phân cấp áp suất trong hệ thống tiêu chuẩn JIS Nhật Bản. Nhầm lẫn giữa ký hiệu này với áp suất làm việc thực tế dẫn đến việc chọn sai mặt bích cho toàn bộ hệ thống. Tiêu chuẩn mặt bích JIS 20K theo JIS B 2220:2012 quy định kích thước định danh từ 10A đến 600A với các loại sau:

• SOH (Type A): Mặt bích hàn bọc đúc (Slip-on welding – hubbed).
  • Đặc biệt với JIS 20K, loại SOH chỉ áp dụng Type A – khác với các cấp áp suất thấp hơn có cả Type A và Type B.
• SW: Mặt bích hàn măng xông (Socket welding) – phù hợp cho đường kính nhỏ, áp suất cao.
• WN: Mặt bích hàn cổ (Welding neck) – chịu tải tốt nhất, ưu tiên cho điều kiện áp suất và nhiệt độ cao.
• TR: Mặt bích ren (Threaded) – dùng khi không thể thực hiện hàn tại hiện trường.
• BL: Mặt bích mù (Blank) – bịt đầu ống hoặc phục vụ kiểm tra, bảo trì.
• IT: Mặt bích đúc liền (Integral) – đúc nguyên khối với thiết bị hoặc phụ kiện.
• LJ: Mặt bích lỏng (Lap joint) – kết hợp với stub end, tiện dụng khi cần xoay để căn lỗ bulông.

Lưu ý quan trọng: Với mặt bích JIS 20K loại SOH, ký hiệu trên sản phẩm phải ghi rõ Type A. Đây là yêu cầu bắt buộc để phân biệt với các loại SOH ở cấp áp suất thấp hơn.

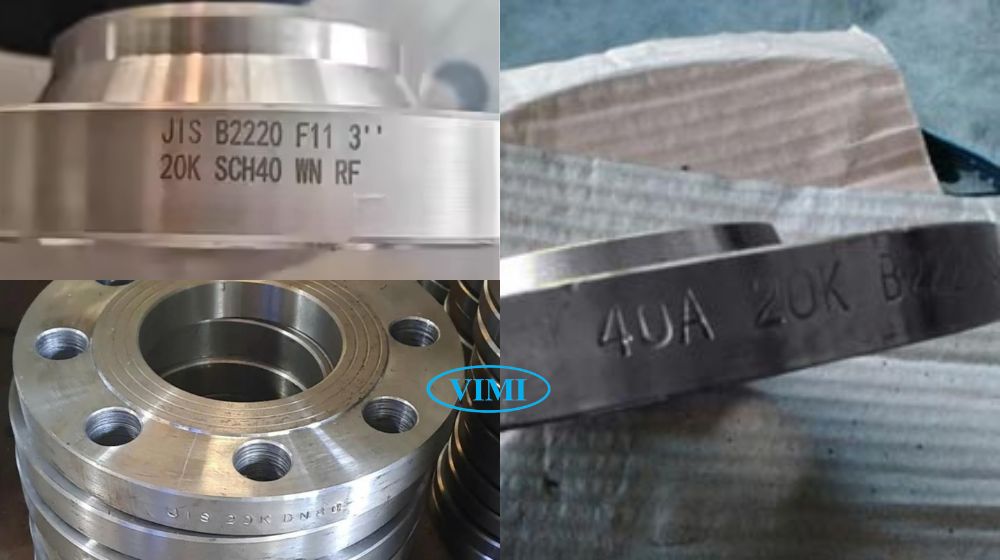

3. Ký hiệu và đánh dấu trên mặt bích JIS 20K

Đọc đúng marking trên mặt bích JIS 20K là kỹ năng bắt buộc với mọi kỹ sư kiểm soát chất lượng và người mua hàng. Bặt bích 20K không có đủ thông tin marking theo JIS B 2220 vẫn được lắp vào hệ thống áp suất cao là rủi ro pháp lý và an toàn nghiêm trọng mà hoàn toàn phòng tránh được bằng cách kiểm tra kỹ trước khi nghiệm thu hàng.

Tiêu chuẩn mặt bích JIS 20K yêu cầu các thông tin sau phải xuất hiện rõ trên bề mặt chu vi:

• Áp suất định danh: Ký hiệu “20K” – xác nhận cấp áp suất theo phân loại JIS.
• Kích thước định danh: Ví dụ “100” hoặc “100A” – chỉ rõ đường kính danh nghĩa.
• Ký hiệu vật liệu: Ví dụ “SUS304” hoặc “S25C”.
• Loại mặt bích (đối với SOH): Phải ghi rõ “A” để xác định Type A. Ví dụ đầy đủ: “20K A 50 SUS F316L”.
• Số lô đúc hoặc mã kiểm soát chất lượng: Phục vụ truy xuất nguồn gốc khi cần kiểm tra sau sự cố.

Mặt bích JIS 20K thiếu bất kỳ thông tin nào trong số trên là sản phẩm không đạt tiêu chuẩn. Từ chối nghiệm thu và yêu cầu nhà cung cấp xuất trình hồ sơ kiểm tra chất lượng đầy đủ.

4. Sai số kích thước cho phép của mặt bích JIS 20K

Sai số kích thước phản ánh trực tiếp chất lượng gia công của mặt bích JIS 20K. Ở cấp áp suất cao như 20K, sai số vượt giới hạn cho phép dẫn đến lỗ bulông không thẳng hàng, bề mặt gasket tiếp xúc không đều và mối nối rò rỉ ngay sau khi đưa vào vận hành.

Bảng 22 của JIS B 2220:2012 quy định sai số cho phép với mặt bích JIS 20K (D ≤ 600 mm):

• Đường kính ngoài (D): ±1,5 mm.
• Đường kính tâm lỗ bulông (C): ±0,5 mm – dung sai nhỏ để đảm bảo các lỗ thẳng hàng hoàn toàn khi ghép nối.
• Độ dày (t): +1,5/−0 mm (với t ≤ 20 mm); +2/−0 mm (với 20 < t ≤ 50 mm) – mặt bích không được mỏng hơn thiết kế dù chỉ 0,1 mm.
• Độ lệch tâm lỗ bulông: Không quá 0,5 mm so với tâm lỗ danh định.

Yêu cầu nhà cung cấp cung cấp báo cáo kiểm tra kích thước (dimensional inspection report) cho từng lô hàng mặt bích JIS 20K. Đây là tiêu chuẩn tối thiểu của ngành, không phải yêu cầu đặc biệt.

5. Tương quan nhiệt độ và áp suất làm việc của mặt bích JIS 20K

Đây là phần quan trọng nhất trong tiêu chuẩn mặt bích JIS 20K mà người thiết kế và kỹ sư đường ống phải nắm vững trước khi lựa chọn sản phẩm. Khả năng chịu áp suất của mặt bích JIS 20K giảm đáng kể khi nhiệt độ lưu chất tăng lên. Bỏ qua yếu tố này dẫn đến hỏng hóc hệ thống trong điều kiện vận hành thực tế. Bảng 11 của JIS B 2220:2012 quy định cụ thể như sau:

5.1 Nhóm thép carbon (vật liệu 002, 003a):

• Từ nhiệt độ thường (TL) đến 120°C: Áp suất tối đa 3,4 MPa (Phân nhóm I) hoặc 2,0 MPa (Phân nhóm II).
• Tại 220°C: Giảm còn 3,1 MPa (Phân nhóm I).
• Tại 350°C: Giảm còn 2,6 MPa (Phân nhóm I).

5.2 Nhóm thép không gỉ (SUS304, SUS316):

• Tại 120°C: Áp suất tối đa 3,4 MPa (Phân nhóm I).
• Tại 300°C: Giảm còn 2,9 MPa (Phân nhóm I).

5.3 Phân nhóm III

• Áp suất chỉ định mức 2,0 MPa và chỉ sử dụng ở nhiệt độ thường.

6. Khác biệt quan trọng của bề mặt tiếp xúc gasket của mặt bích JIS 20K

Một trong những điểm khác biệt rõ nhất giữa mặt bích JIS 20K và các cấp áp suất thấp hơn chính là quy định về bề mặt tiếp xúc gasket. Nhiều người thi công không biết điều này và lắp nhầm gasket hoặc ghép sai kiểu mặt bích, dẫn đến mối nối không đạt độ kín yêu cầu. Hiểu đúng tiêu chuẩn JIS 20K về gasket face giúp bạn tránh được sai lầm tốn kém này.

• Mặt có gờ (RF – Raised Face): Áp dụng rộng rãi cho mặt bích JIS 20K loại WN và IT. Yêu cầu độ nhám Ra từ 3,2 đến 6,3 µm.
• Mặt đực-cái (MF – Male-Female): Dùng khi cần độ kín khít cao hơn. Yêu cầu độ nhám tinh hơn, dưới 3,2 µm.
• Mặt lưỡi-rãnh (TG – Tongue and Groove): Ứng dụng trong môi trường áp suất cao, yêu cầu độ nhám dưới 3,2 µm.

Điểm quan trọng cần ghi nhớ: Tiêu chuẩn mặt bích JIS 20K không sử dụng bề mặt phẳng (FF – Flat Face) cho các loại mặt bích thông dụng. Đây là quy định rõ ràng trong JIS B 2220:2012, khác hẳn với JIS 5K hay JIS 10K. Nếu nhà cung cấp giao mặt bích JIS 20K với bề mặt FF, đó là sản phẩm không đúng tiêu chuẩn.

7. Vật liệu chế tạo mặt bích JIS 20K

Vật liệu là yếu tố quyết định tuổi thọ và độ an toàn của mặt bích JIS 20K trong môi trường vận hành thực tế. Ở cấp áp suất 20K, yêu cầu về cơ tính vật liệu cao hơn đáng kể so với JIS 16K hay JIS 10K. Bảng 5 của JIS B 2220:2012 quy định các nhóm vật liệu được chấp nhận, bao gồm cả thép hợp kim thấp – điều không có ở các cấp áp suất thấp hơn.

Thép carbon:

• S25C, SF440A, SC480 – Thép carbon có cơ tính phù hợp cho áp suất trung bình đến cao.
• SFVC 2A – Thép rèn cho bình áp lực, chịu tải tốt ở nhiệt độ cao.
• SCPH 2 – Thép đúc carbon cho nhiệt độ và áp suất cao.

Thép hợp kim thấp:

• SFVAF1, SFVAF11A – Thép rèn hợp kim thấp, chịu nhiệt độ cao tốt hơn thép carbon.
• SCPH 11, SCPH 21 – Thép đúc hợp kim thấp, dùng cho điều kiện nhiệt độ và áp suất khắc nghiệt.

Thép không gỉ:

• SUS304, SUS316 – Austenit phổ biến, chống ăn mòn tốt trong đa số môi trường công nghiệp.
• SUS304L, SUS316L – Hàm lượng carbon thấp, phù hợp sau hàn trong môi trường ăn mòn mạnh.
• SCS 13A, SCS 14A – Thép không gỉ đúc tương đương SUS304 và SUS316.
