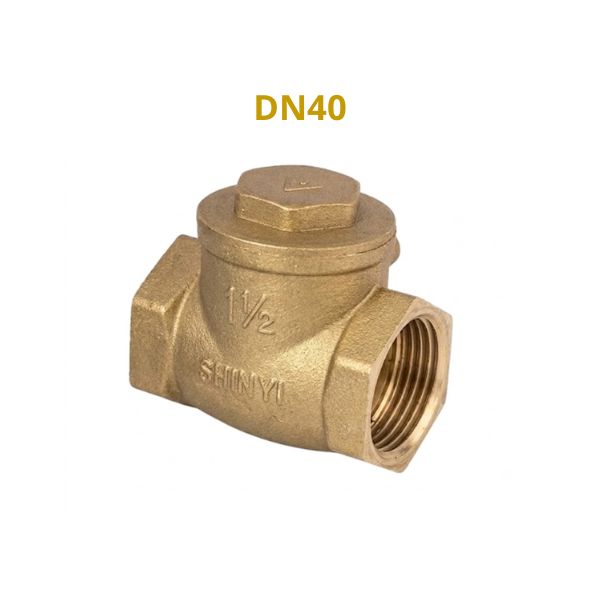

Shinyi SWBT DN40

Van Shinyi SWBT-0040 thuộc dòng van một chiều đồng lá lật được sử dụng phổ biến trong các hệ thống cấp nước sạch. Van sở hữu thiết kế đơn giản nhưng hiệu quả, với nhiều chi tiết kỹ thuật phối hợp để kiểm soát dòng chảy và ngăn hiện tượng chảy ngược.

1. Shinyi SWBT-0040 phù hợp với hệ thống nào

Shinyi SWBT-0040 được thiết kế để ngăn dòng chảy ngược và bảo vệ các thiết bị trên đường ống. Với kết nối ren 1-1/2 inch và áp suất làm việc PN16, sản phẩm phù hợp với nhiều hệ thống cấp nước khác nhau. Một số hệ thống thường sử dụng Shinyi SWBT DN40 gồm:

• Hệ thống máy bơm nước dân dụng: Lắp đặt sau bơm để ngăn nước chảy ngược và bảo vệ thiết bị. Đây là một trong những ứng dụng phổ biến của van 1 chiều máy bơm nước
• Hệ thống cấp nước tòa nhà: Được sử dụng trên các tuyến ống chính nhằm duy trì hướng dòng chảy ổn định
• Hệ thống tăng áp: Hỗ trợ giữ áp lực trên đường ống khi máy bơm ngừng hoạt động
• Đường ống phân phối nước sạch DN40: Phù hợp với các hệ thống trong nhà máy, khu dân cư và công trình thương mại
• Hệ thống xử lý nước: Đảm bảo lưu chất chỉ di chuyển theo một chiều trong các cụm xử lý và tuần hoàn nước sạch

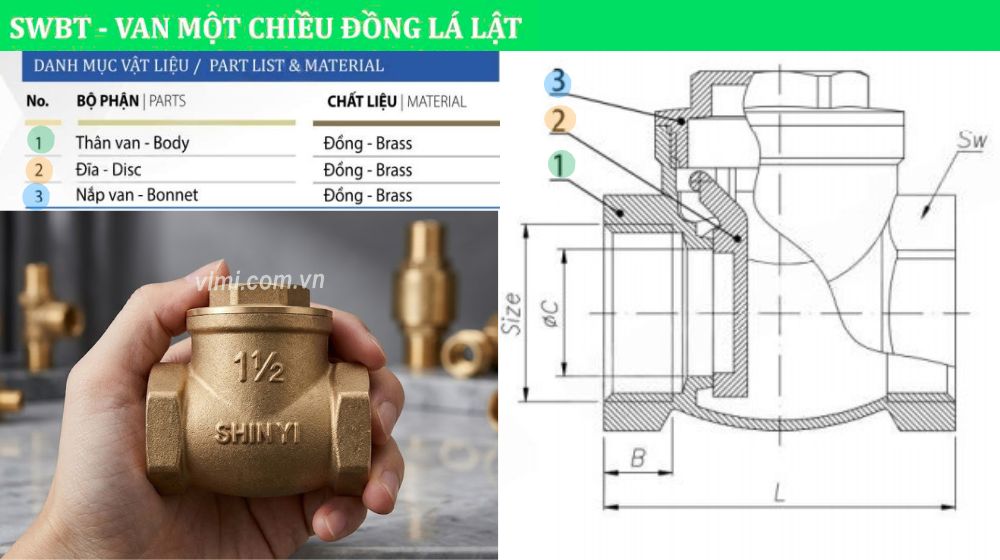

2. Cấu tạo của Shinyi SWBT-0040 gồm những bộ phần nào

Shinyi SWBT DN40 có thiết kế đơn giản nhưng vẫn đảm bảo khả năng vận hành ổn định trong thời gian dài. Các bộ phận chính của van 1 chiều lá lật Shinyi model SWBT-0040 gồm:

• Thân van (Body): Được chế tạo từ đồng thau, có nhiệm vụ chịu áp lực và bảo vệ các chi tiết bên trong
• Đĩa van (Disc): Là bộ phận trực tiếp đóng mở theo áp lực dòng chảy, giúp ngăn hiện tượng nước chảy ngược
• Nắp van (Bonnet): Kết nối với thân van, hỗ trợ việc kiểm tra hoặc bảo trì khi cần thiết
• Trục bản lề: Liên kết giữa đĩa van và thân van, cho phép lá van đóng mở linh hoạt
• Kết nối ren: Thiết kế theo tiêu chuẩn BS 21 / ISO 228-1-2000, giúp việc lắp đặt nhanh chóng và thuận tiện

3. Nguyên lý hoạt động của Shinyi SWBT-0040

SWBT-0040 hoạt động dựa trên chênh lệch áp suất giữa đầu vào và đầu ra của van. Quá trình vận hành của van 1 chiều đồng lá lật Shinyi dòng SWBT-0040 diễn ra như sau:

• Khi máy bơm hoạt động hoặc xuất hiện áp lực dòng chảy thuận, đĩa van sẽ tự động mở ra để nước đi qua
• Khi lưu lượng giảm hoặc máy bơm dừng hoạt động, trọng lượng của lá van kết hợp với áp lực ngược sẽ làm đĩa van đóng lại
• Khi có hiện tượng chảy ngược, đĩa van ép chặt vào vị trí đóng nhằm ngăn lưu chất quay trở lại nguồn cấp
• Toàn bộ quá trình đóng mở diễn ra tự động mà không cần nguồn điện hoặc bộ điều khiển hỗ trợ

Nhờ cơ chế lá lật đơn giản, SWBT-0040 giúp hạn chế thất thoát lưu lượng và bảo vệ hiệu quả các thiết bị trong hệ thống

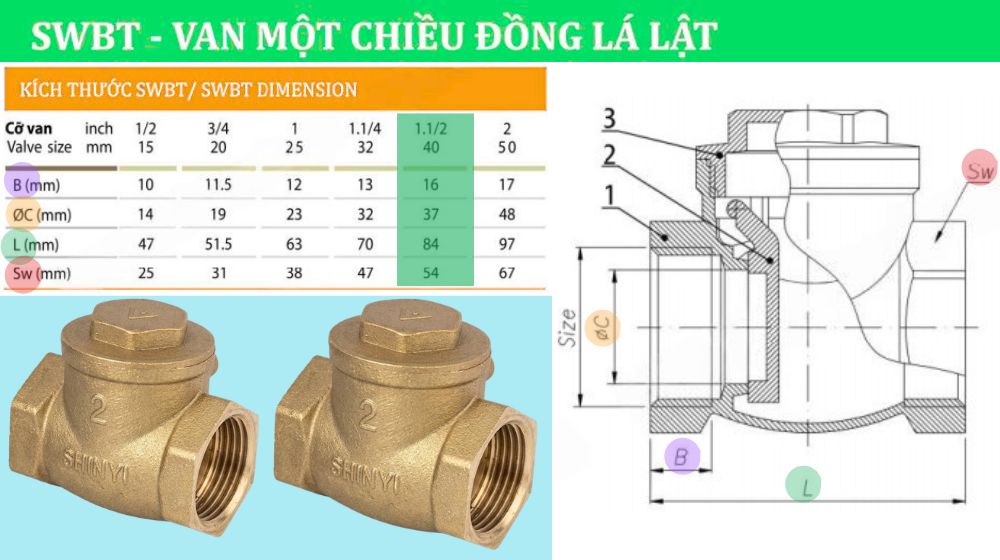

4. Kích thước lắp đặt của Shinyi SWBT DN40

Trước khi lắp đặt, người dùng nên tham khảo các thông số kích thước kỹ thuật để đảm bảo khả năng kết nối với hệ thống đường ống hiện có. Thông số kích thước của SWBT-0040 như sau:

• Kích thước danh nghĩa: DN40 ~ 1 1/2 inch
• L = 84 mm: Chiều dài tổng thể của van
• ØC = 37 mm: Đường kính lưu thông bên trong
• B = 16 mm: Kích thước phần ren kết nối
• SW = 54 mm: Kích thước bề mặt lục giác hỗ trợ thao tác lắp đặt

5. Đọc hiểu mã đặt hàng của SWBT-0040

Nhà sản xuất Shinyi sử dụng quy tắc mã hóa thống nhất giúp người dùng dễ dàng nhận biết thông số sản phẩm. Ví dụ mã đặt hàng đúng quy định là:

SWBT-0040-16-B1

Ý nghía từng thành phần trong mã đặt hàng là:

• SWBT: Dòng van một chiều đồng lá lật
• 0040: Kích thước DN40
• 16: Áp suất làm việc PN16
• B1: Vật liệu đồng thau

Thông qua mã đặt hàng này, người dùng có thể nhanh chóng xác định đúng model cần sử dụng mà không cần tra cứu toàn bộ catalogue. Đây cũng là cơ sở quan trọng giúp lựa chọn đúng kích thước và điều kiện làm việc phù hợp với hệ thống thực tế
