Shinyi SWBT-0050 được thiết kế để ngăn hiện tượng dòng chảy ngược trong hệ thống cấp nước. Bài viết dưới đây sẽ giúp bạn hiểu rõ thông số kỹ thuật, kích thước lắp đặt và ứng dụng của Shinyi SWBT DN50

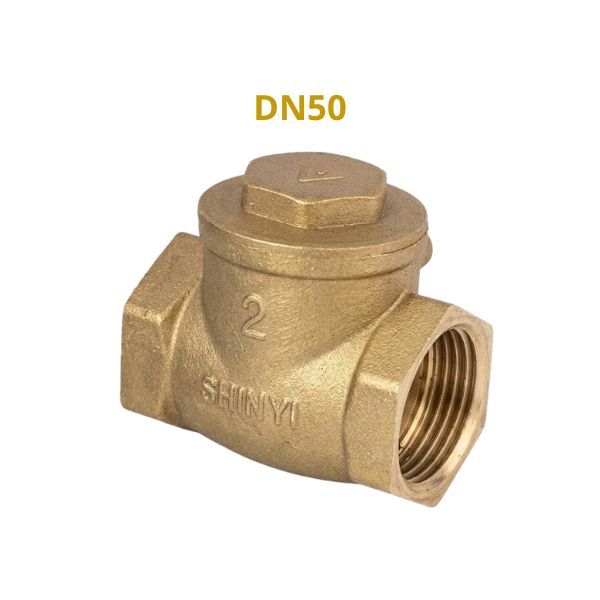

1. Van SWBT-0050 là van như thế nào
SWBT-0050 thuộc dòng van 1 chiều đồng lá lật Shinyi, được thiết kế để kiểm soát hướng dòng chảy và ngăn hiện tượng nước chảy ngược trong hệ thống đường ống. Sản phẩm hoạt động hoàn toàn tự động dựa trên áp lực của lưu chất, giúp bảo vệ máy bơm và các thiết bị phía trước van
Một số đặc điểm nổi bật của van SWBT-0050 gồm:
- Thuộc dòng van 1 chiều lá lật Shinyi sử dụng cơ cấu đĩa lật đóng mở theo dòng chảy
- Kích thước danh nghĩa DN50, tương đương kết nối ren 2 inch
- Thân van, đĩa van và nắp van được chế tạo bằng đồng thau giúp tăng khả năng chống ăn mòn
- Áp suất làm việc PN16, phù hợp với nhiều hệ thống cấp nước dân dụng và công nghiệp
- Nhiệt độ làm việc tối đa lên đến 120°C
- Thiết kế kết nối ren theo tiêu chuẩn BS 21 / ISO 228-1-2000 giúp dễ dàng lắp đặt
- Hoạt động tự động, không cần điện năng hoặc bộ điều khiển hỗ trợ
- Thường được sử dụng trong các hệ thống van 1 chiều máy bơm nước, đường ống cấp nước sạch và hệ thống tăng áp

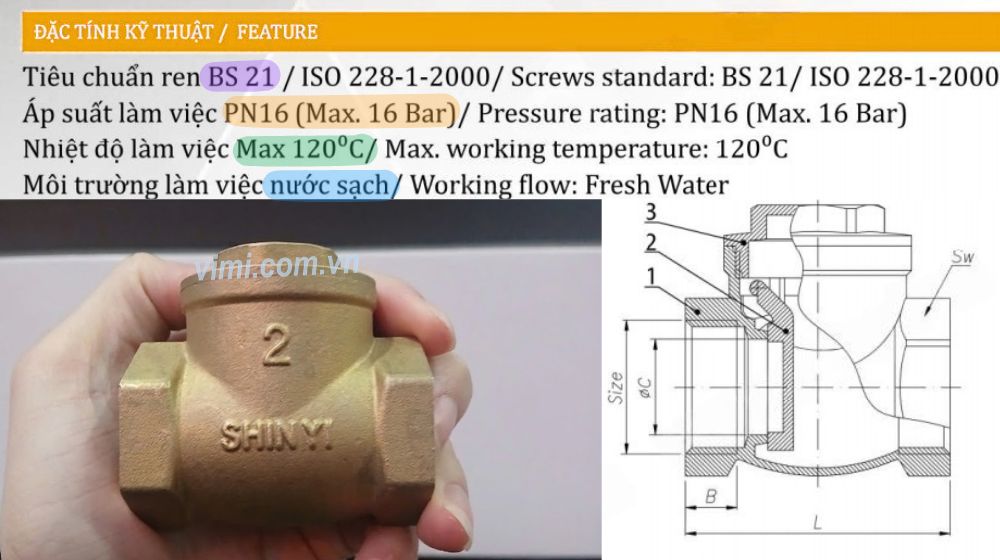

2. Thông số kỹ thuật của van SWBT-0050
Các thông số kỹ thuật cơ bản của model SWBT-0050 như sau:
- Kết nối: Ren trong
- Tiêu chuẩn ren: BS 21 / ISO 228-1-2000
- Áp suất làm việc: PN16 ~ 16 bar
- Nhiệt độ làm việc tối đa: 120°C
- Môi trường làm việc: Nước sạch

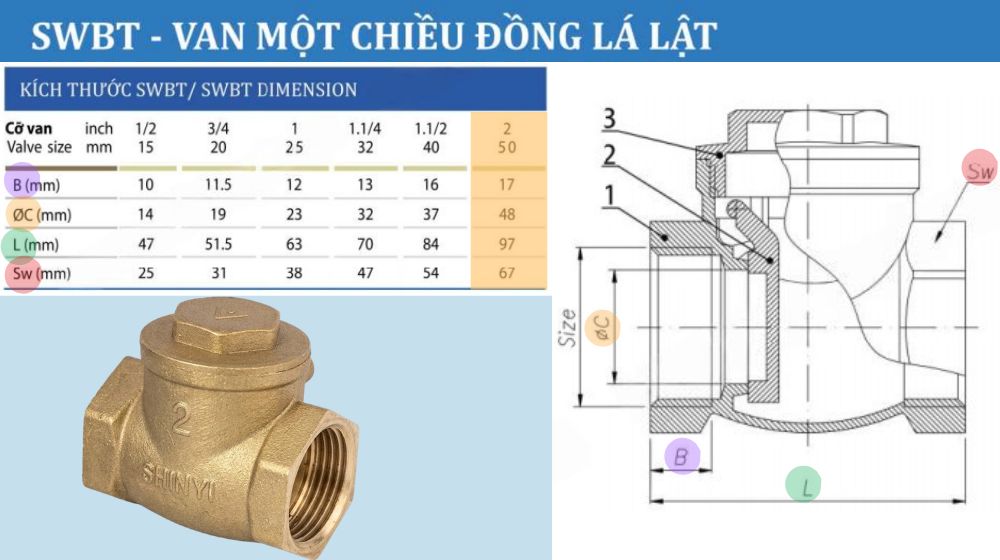

3. Kích thước lắp đặt của Shinyi SWBT DN50
Đối với các hệ thống cấp nước sử dụng đường ống DN50, việc kiểm tra kích thước lắp đặt trước khi thi công là bước quan trọng giúp đảm bảo khả năng kết nối đồng bộ và hạn chế phát sinh trong quá trình vận hành
Thông số kích thước của SWBT-0050 là:
- L = 97 mm: Chiều dài tổng thể của van, dùng để tính toán khoảng cách lắp đặt trên đường ống
- ØC = 48 mm: Đường kính lưu thông bên trong, ảnh hưởng trực tiếp đến khả năng dẫn nước qua van
- B = 17 mm: Kích thước phần kết nối ren của thân van
- SW = 67 mm: Kích thước bề mặt lục giác hỗ trợ thao tác siết và tháo lắp bằng dụng cụ chuyên dụng

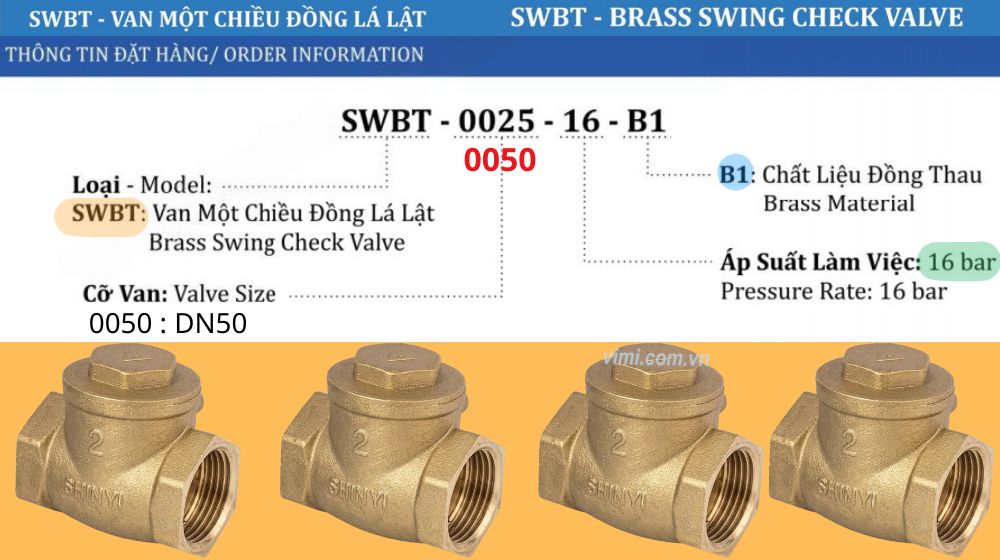

4. Hướng dẫn đọc hiểu mã đặt hàng SWBT-0050
Mã đặt hàng đầy đủ của sản phẩm được thể hiện dưới dạng: SWBT-0050-16-B1. Ý nghĩa của từng thành phần trong mã đặt hàng như sau:
- SWBT: Dòng van một chiều đồng lá lật Shinyi
- 0050: Kích thước danh nghĩa DN50 >> Hiểu thêm DN50 là phi bao nhiêu
- 16: Áp suất làm việc PN16
- B1: Vật liệu chế tạo bằng đồng thau
Việc hiểu rõ cấu trúc mã sản phẩm giúp người dùng dễ dàng lựa chọn đúng model phù hợp với hệ thống đường ống cũng như yêu cầu áp lực vận hành
5. Ứng dụng của Shinyi SWBT DN50
Với thiết kế lá lật tự động, kết nối ren 2 inch và khả năng làm việc ở áp suất PN16, Shinyi SWBT DN50 được sử dụng trong nhiều hệ thống cấp nước nhằm ngăn hiện tượng chảy ngược và bảo vệ thiết bị trên đường ống. Một số vị trí lắp đặt phổ biến của model SWBT-0050 gồm:
- Sau máy bơm nước: Van giúp giữ nước trên đường ống khi bơm ngừng hoạt động, đồng thời hạn chế dòng nước chảy ngược trở lại máy bơm.
- Trên các tuyến đường ống DN50: SWBT-0050 được sử dụng rộng rãi trong các hệ thống van một chiều DN50 nhằm đảm bảo lưu chất chỉ di chuyển theo một hướng và duy trì sự ổn định cho toàn bộ hệ thống
- Hệ thống đường ống phi 60: Với kích thước DN50 tương đương đường ống sử dụng van một chiều phi 60, van có thể lắp đặt trực tiếp trên các tuyến cấp nước sinh hoạt, đường ống kỹ thuật và hệ thống bơm tăng áp
- Bồn chứa và bể nước trung gian: Van được lắp đặt trên đường ống cấp hoặc đường ống hút nhằm ngăn nước chảy ngược về nguồn, giảm thất thoát lưu lượng và hỗ trợ vận hành ổn định.
- Hệ thống cấp nước trong nhà máy và tòa nhà: Sản phẩm phù hợp với các hệ thống phân phối nước sạch, hệ thống tăng áp và các cụm kỹ thuật cần thiết bị chống chảy ngược có độ bền cao
