Khám phá wafer check valve là gì

Wafer check valve là gì và tại sao được xem là giải pháp tối ưu trong những hệ thống yêu cầu tiết kiệm không gian? Hãy cùng các kỹ sư của chúng tôi tìm hiểu chi tiết trong bài viết dưới đây!

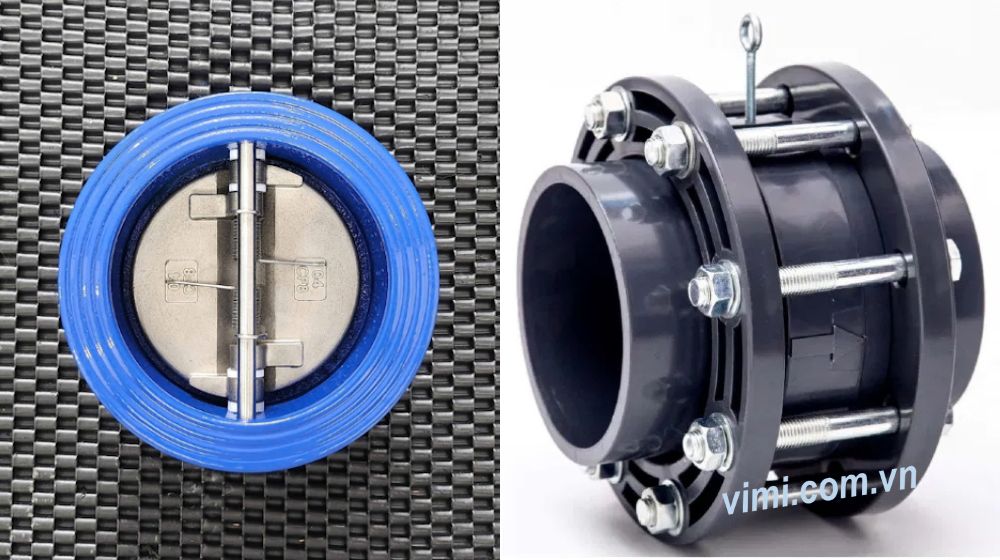

1. Wafer check valve là gì

Wafer check valve là tên gọi chung cho các dòng van 1 chiều dạng kẹp (wafer), nổi bật với thiết kế mỏng, nhỏ gọn và dễ lắp đặt. Thay vì bắt ren hoặc luồn bulong qua mặt bích như các loại van 1 chiều khác, van được kẹp trực tiếp giữa hai mặt bích của đường ống, giúp tiết kiệm không gian lắp đặt và giảm trọng lượng hệ thống đáng kể.

2. Các chủng loại wafer check valve

Trên thị trường hiện nay, wafer check valve phổ biến với hai loại chính: Loại single và loại double, được phân biệt dựa trên cấu tạo của đĩa van (plate):

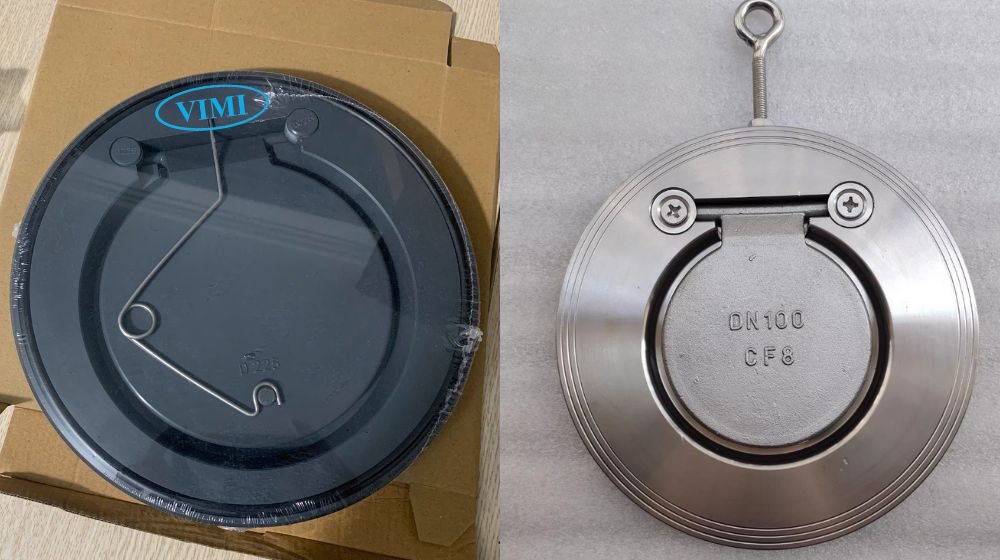

2.1 Single plate wafer check valve

Đây là van 1 chiều cửa lật, là loại van có một đĩa (single) duy nhất gắn trên bản lề và sử dụng kiểu kẹp wafer để kết nối trực tiếp với đường ống. Ngoài tên gọi single plate wafer check valve, van còn được biết đến với tên tiếng Anh khác là wafer swing check valve.

2.2 Dual palte wafer check valve

Dual plate wafer check valve còn có tên tiếng việt là van 1 chiều cánh bướm, bởi đĩa van có thiết kế hai nửa đĩa hình bán nguyệt (hình cánh bướm) gắn trên trục lò xo trung tâm và đồng thời cũng sử dụng kiểu kết nối dạng kẹp.

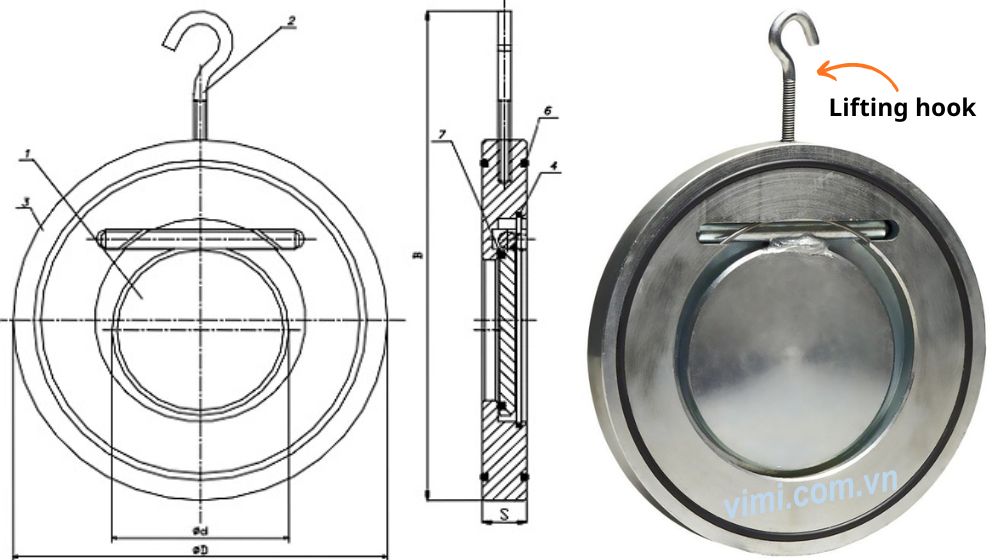

3. Lifting hook trong wafer check valve là gì

Lifting hook trong wafer check valve, hay còn gọi là “móc treo” hoặc “móc nâng”, là bộ phận thường được sản xuất kèm theo van:

• Móc treo nhằm cố định van tạm thời trong quá trình lắp đặt, giúp giữ van ổn định và an toàn khi thao tác
• Khi không có nhu cầu sử dụng, lifting hook có thể dễ dàng tháo rời mà không ảnh hưởng đến hiệu quả vận hành của van

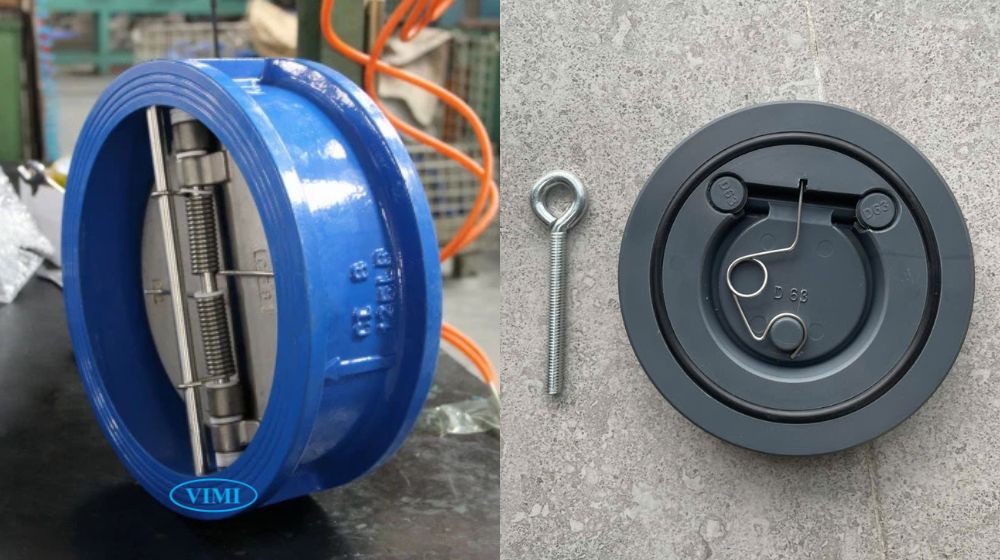

4. Wafer check valve làm từ vật liệu gì

Wafer check valve thường được chế tạo từ các vật liệu phổ biến như inox, gang hoặc nhựa, tùy thuộc vào môi trường làm việc và yêu cầu của hệ thống.

• Inox: Bền, chống ăn mòn, thích hợp nhiều môi trường
• Gang: Chắc chắn, chịu áp lực tốt, chi phí hợp lý
• Nhựa: Nhẹ, giá rẻ, phù hợp cho hệ thống áp suất và nhiệt độ thấp

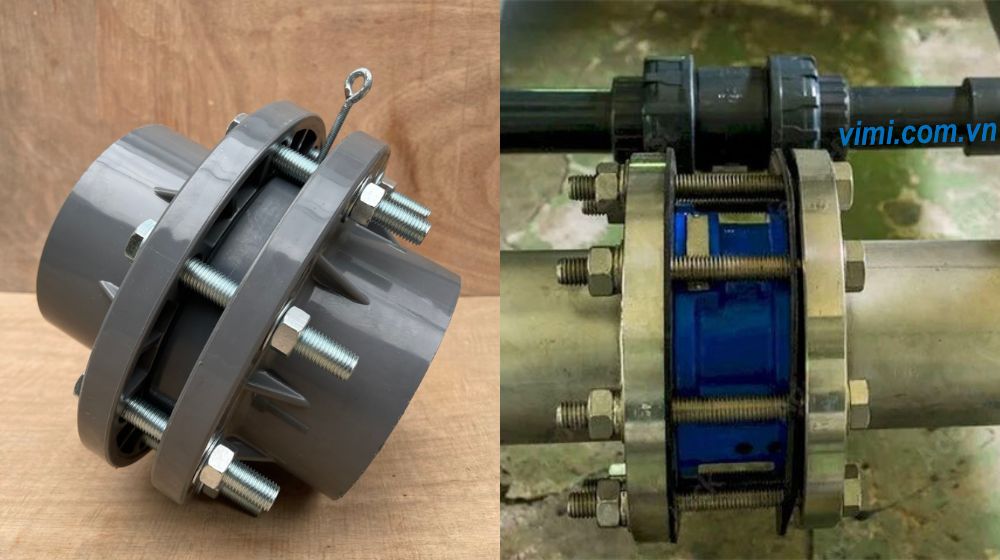

5. Ứng dụng

Nhờ cấu tạo dẹt, mỏng nhẹ, wafer check valve thường được ứng dụng trong các hệ thống có không gian lắp đặt hạn chế. Một số ứng dụng tiêu biết có thể kể đến như sau:

• Hệ thống ống nước, nước thải nhỏ gọn
• Hệ thống hơi, khí nén hoặc khí công nghiệp với đường ống hẹp
• Đường ống dầu, hóa chất trong các không gian kỹ thuật hạn chế
• Hệ thống HVAC, PCCC nơi vị trí lắp đặt bị giới hạn

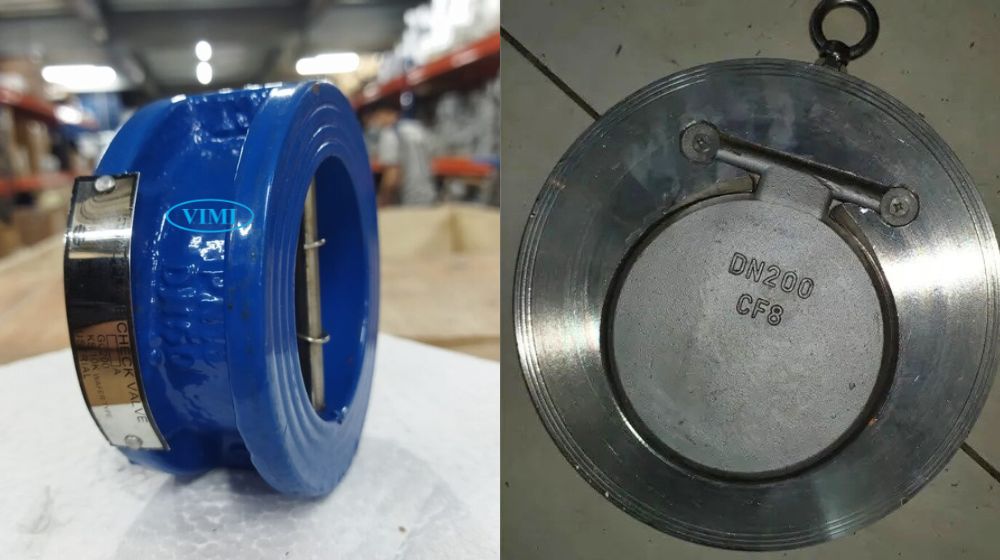

6. Giá wafer check valve có cao không

Giá bán wafer check valve không quá cao so với các loại check valve khác, nhờ thiết kế nhỏ gọn, tiết kiệm vật liệu chế tạo và dễ lắp đặt. Tuy nhiên, mức giá cụ thể thường phụ thuộc nhiều vào kích thước, loại vật liệu và thương hiện sản xuất. Nhìn chung, wafer check valve là lựa chọn kinh tế, phù hợp cho cả hệ thống dân dụng và công nghiệp

7. Kết luận

Hy vọng qua bài viết này, bạn đã nắm rõ wafer check valve là gì và vì sao loại van này được ứng dụng rộng rãi đến vậy. Nếu bạn đang tìm một giải pháp tiết kiệm không gian nhưng vẫn đảm bảo hiệu quả, wafer check valve chắc chắn là lựa chọn đáng cân nhắc.
